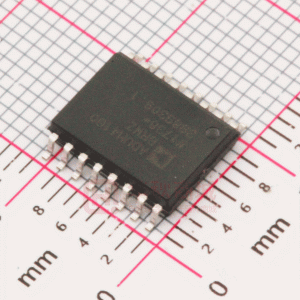

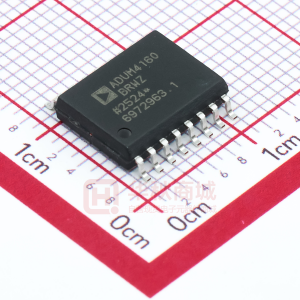

ADUM4160 全速/低速USB数字隔离器

优势和特点

• 提供中文数据手册
• 完全兼容USB 2.0
• 低速和全速数据速率：1.5 Mbps和12 Mbps
• 双向通信
• xD+和xD−线路短路保护功能

• 3.3 V和5 V（双模电源配置） - 欲了解更多信息，请参考数据手册。
• 3A类接触式ESD性能，符合ANSI/ESD STM5.1-2007标准
• 工作温度最高可达105°C
• 高共模瞬变抗扰度：>25 kV/μs
• 提供评估板
• 欲了解更多特性，请参考数据手册。

产品详情

许多微控制器实施的USB只向外部引脚提供D+和D−线路。这在许多情况下都符合需求，因为它仅需极少的外部器件，并简化了设计；不过，当需要隔离时，这会带来难题。USB线路必须自动在主动驱动D+/D−、接收数据与允许外部电阻设置总线空闲状态之间切换。ADuM4160结构既可以检测数据流向，同时能够控制输出缓冲的状态。数据流向根据一个个分组确定。

ADuM4160将基于边沿检测的iCoupler技术与内部逻辑结合使用，可实现透明、易于配置、面对上游的端口隔离器。隔离上游端口具有电路简单、电源管理和操作稳健等多种优势。

这款隔离器的传播延迟与标准集线器和电缆的传播延迟相当。它可以采用任一侧的3.1 V至5.5 V电源电压供电，并能在内部将该电压调节至信号电平，从而与VBUS直接相连。ADuM4160对上拉电阻进行隔离控制，以便外设能控制连接时序。该器件的空闲电流较低；需要挂起模式。

应用

• USB外设隔离
• 隔离式USB集线器

方框图
