LT3436 3A、800kHz 升压型开关稳压器

数据: LT3436产品技术英文资料手册

优势和特点

  • 恒定的 800kHz 开关频率
  • 宽工作电压范围:3V 至 25V
  • 高效率 0.1Ω / 3A 开关
  • 1.2V 反馈基准电压
  • ±2% 总输出电压容限
  • 使用外形扁平的表面贴装型外部组件
  • 低停机电流:11μA
  • 可同步范围:1MHz 至 1.4MHz
  • 电流模式控制
  • 在所有占空比条件下保持恒定的最大开关电流额定值

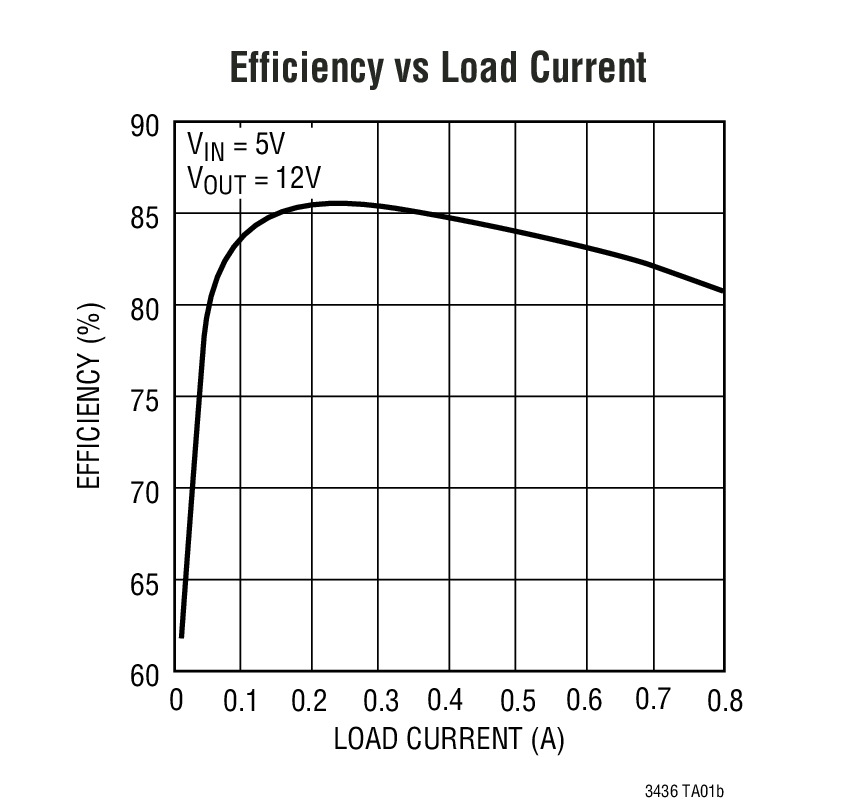

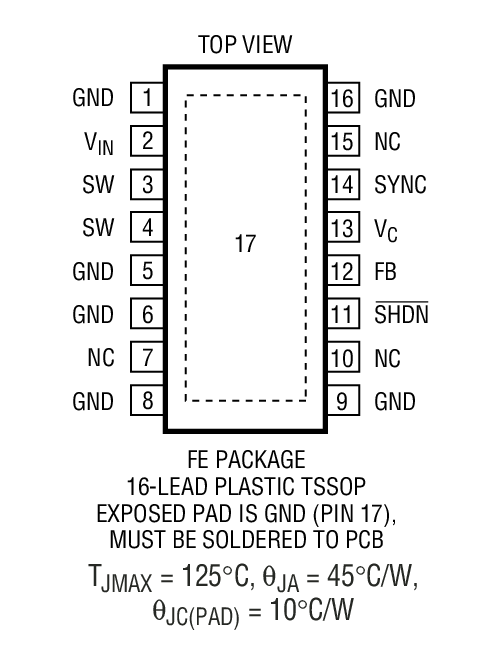

  • 采用小外形的耐热性能增强型 TSSOP-16 封装

产品详情

LT®3436 是一款 800kHz 单片式升压型开关稳压器。一个高效率 3A、0.1Ω 开关与所有必需的控制电路一起内置于芯片之中,以构成完整的高频、电流模式开关稳压器。电流模式控制可提供快速瞬态响应和卓越的环路稳定性。

新型设计方法在高开关频率和宽工作范围内实现了高效率。一个低压差内部稳压器在宽输入范围内 (从 24V 系统到锂离子电池) 保持了一致的性能。一个 1mA 的工作电源电流可保持高效率,特别是在较低输出电流条件下。停机模式可把静态电流减小至 11μA。最大开关电流在所有占空比条件下保持恒定。同步能力允许一个外部逻辑电平信号把内部振荡器频率从 1MHz 增加至 1.4MHz。

该器件提供了完整的逐周期开关电流限制保护和热停机功能。高频工作可减少输入和输出滤波组件的数量,并允许使用纤巧的片式电感器。LT3436 采用具裸露衬垫的 16 引脚 TSSOP 封装。


应用


  • DSL 调制解调器
  • 便携式计算机
  • 电池供电型系统
  • 分布式电源
