LTC1957 具 40dB 动态范围的单频段 RF 功率控制器

优势和特点

• 双频段 RF 功率放大器控制 (LTC1957-2)
• 具改善动态范围 (相对于 LTC1757A) 的内部肖特基二极管检波器
• 宽输入频率范围：850MHz 至 2GHz
• 自动置零环路消除了失调误差和温度相关失调
• 宽 V_IN 范围：2.7V 至 6V
• 允许直接连接至电池
• RF 输出功率由外部 DAC 设定
• 在发送使能之后执行快速采集
• 内部频率补偿
• 轨至轨功率控制输出
• 功率控制信号过压保护
• 低工作电流：1mA
• 非常低的停机电流：<1μA

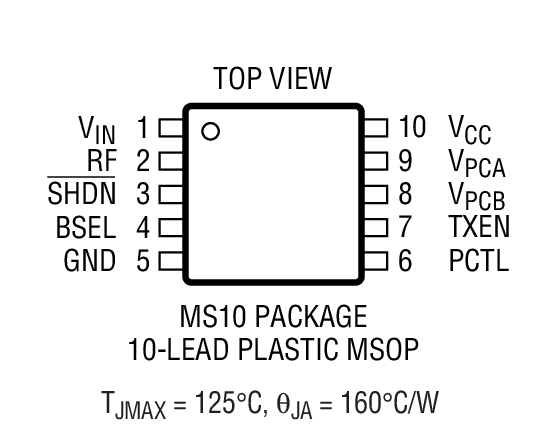

• 采用 8 引脚 MSOP 封装 (LTC1957-1) 和 10 引脚 MSOP 封装 (LTC1957-2)
• 引脚与 LTC1757A-X 兼容
• 改善的起动电压准确度和范围
• 改善的 PCTL 输入滤波

产品详情

LTC^®1957-2 是一款双频段 RF 功率控制器，用于工作在 850MHz 至 2GHz 频率范围的功率放大器。输入电压范围专为采用单节锂离子电池或 3 节镍氢 (NiMH) 电池供电工作而优化。 RF 功率控制和保护所需的几种功能被集成在一个小外形 10 引脚 MSOP 封装中，从而最大限度减小了 PCB 面积。

LTC1957-1 是一款单输出 RF 功率控制器，其在性能上与 LTC1957-2 相同，仅有的差异是 LTC1957-1 提供了一个输出 (VPCA)。LTC1957-1 可用于驱动一个单通道 RF 或具集成多路复用器的双通道模块。该器件可提供 8 引脚 MSOP 封装。

RF 功率的控制方法是：驱动 RF 放大器功率控制引脚并通过一个定向耦合器检测最终产生的 RF 输出功率。采用一个片内肖特基二极管对 RF 检测电压进行峰值检波。将经过检波的电压与 PCTL 引脚上的 DAC 电压进行比较，以控制输出功率。为 RF 功率放大器提供了针对高电源电流和高功率控制引脚电压的保护。

通过一个自动置零控制环路抵消了整个温度范围内的内部和外部失调，从而可提供准确的低功率编程。停机功能负责停用器件并将电源电流减小至 <1μA。

应用

• 单频段和双频段 GSM/GPRS 蜂窝电话
• PCS 设备
• 无线数据调制解调器
• 美国 TDMA 蜂窝电话

方框图
