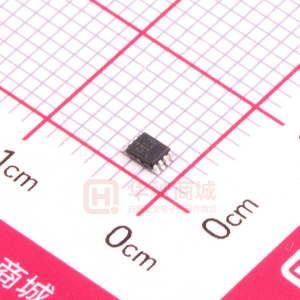

此双缓冲器和线路驱动器设计用于1.65 V至5.5 VVCC操作。
SN74LVC2G241器件专为提高三态存储器地址驱动器,时钟驱动器和面向总线的接收器和发送器的性能和密度而设计。
NanoFree封装技术是IC的重大突破封装概念,使用裸片作为封装。
SN74LVC2G241器件被组织为两个1位线驱动器,具有独立的输出使能(1OE < /span>,2OE)输入。当1OE为低且2OE为高电平时,器件将数据从A输入传递到Y输出。当1OE为高电平且2OE为低电平时,输出处于高阻态。
确保高阻态在上电或断电期间,OE应通过上拉电阻连接到VCC,OE应连接到GND下拉电阻;电阻的最小值由驱动器的电流吸收或电流源能力决定。
该器件完全适用于使用Ioff的部分断电应用。 Ioff电路禁用输出,防止在断电时损坏通过器件的电流回流。
Technology Family |
VCC (Min) (V) |
VCC (Max) (V) |
Bits (#) |
Voltage (Nom) (V) |
F @ Nom Voltage (Max) (Mhz) |
ICC @ Nom Voltage (Max) (mA) |
tpd @ Nom Voltage (Max) (ns) |
IOL (Max) (mA) |
IOH (Max) (mA) |
Schmitt Trigger |
Rating |
Operating Temperature Range (C) |
Pin/Package |
SN74LVC2G241 |
---|
LVC |
1.65 |
5.5 |
2 |
1.8 2.5 3.3 5 |
150 |
0.01 |
8.8 4.8 4.3 3.7 |
32 |
-32 |
No |
Catalog |
-40 to 125 |
8DSBGA 8SM8 8VSSOP |
