数据： 带自动方向检测和 ±15kV ESD 保护功能的 TXB0104 4 位双向电压电平转换器 数据表 (Rev. I)
TXB0104是一款采用两个独立可配置电源轨的4位同相转换器.A端口设计用于跟踪V CCA .V CCA 支持从1.2V到3.6V范围内的任一电源电压.B端口设计用于跟踪V CCB .V CCB 支持从1.65V到5.5V范围内的任意电源电压。这使得该器件可在1.2V，1.5V，1.8V，2.5V，3.3V和5V电压节点之间任意进行通用低压双向转换.V CCA 不可超过V CCB 。
当输出使能端（OE）输入为低电平时，所有输出均处于高阻抗状态。为确保在上电或掉电期间均处于高阻抗状态，必须将OE通过下拉电阻接地。驱动器的拉电流能力决定该电阻的最小值。
TXB0104器件被设计成OE输入电路由V CCA 供电。
该器件完全适用于使用I OFF 的局部关断应用.I OFF 电路可禁用输出，以防在器件掉电时电流回对器件造成损坏。
所有商标均为其各自所有者的财产。
| Technology Family |
| Bits (#) |
| VCCA (Min) (V) |
| VCCA (Max) (V) |
| VCCB (Min) (V) |
| VCCB (Max) (V) |
| tpd @ Nom Voltage (Max) (ns) |
| Drive (Max) (mA) |
| Schmitt Trigger |
| Rating |
| Operating Temperature Range (C) |
| ICC @ Nom Voltage (Max) (mA) |
| Pin/Package |
| TXB0104 | SN74AVC4T234 | SN74AVC4T245 | SN74AVC4T245-Q1 | SN74AVC4T774 | SN74AVCH4T245 | TXB0104-Q1 | TXB0302 | TXB0304 | TXS0104E | TXS0104E-Q1 |
|---|---|---|---|---|---|---|---|---|---|---|
| TXB | AVC | AVC | AVC | AVC | AVC | TXB | TXB | TXB | TXS | TXS |
| 4 | 4 | 4 | 4 | 4 | 4 | 4 | 2 | 4 | 4 | 4 |
| 1.2 | 0.9 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 0.9 | 0.9 | 1.65 | 1.65 |
| 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 |
| 1.65 | 0.9 | 1.2 | 1.2 | 1.2 | 1.2 | 1.65 | 0.9 | 0.9 | 2.3 | 2.3 |
| 5.5 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 5.5 | 3.6 | 3.6 | 5.5 | 5.5 |
| 4.7 4 | 4.3 4.2 4.1 3.8 3.7 | 3.4 3.2 2.9 2.8 | 3.4 3.2 2.9 2.8 | 3.5 3.1 2.8 2.6 2.5 | 3.4 3.2 2.9 2.8 | 7.7 7 | 16 | 12.3 | 9.6 10 | 4.6 4.2 3.1 2.4 |
| 50 | 12 | 12 | 12 | 12 | 12 | 50 | 50 | 50 | 24 | 1 |
| No | No | No | No | No | No | No | No | No | No | No |
| Catalog | Catalog | Catalog | Automotive | Catalog | Catalog | Automotive | Catalog | Catalog | Catalog | Automotive |
| -40 to 85 | -40 to 85 | -40 to 85 | -40 to 125 | -40 to 85 | -40 to 85 | -40 to 125 | -40 to 85 | -40 to 85 | -40 to 85 | -40 to 125 |
| 0.01 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.04 | 0.01 | 0.01 | 0.0144 | 0.025 |
| 12BGA MICROSTAR JUNIOR 12DSBGA 12UQFN 14SOIC 14TSSOP 14VQFN | 11uCSP | 16SOIC 16TSSOP 16TVSOP 16UQFN 16VQFN | 16VQFN | 16TSSOP 16UQFN 16VQFN | 16SOIC 16TSSOP 16TVSOP 16UQFN 16VQFN | 12UQFN 14TSSOP 14VQFN | 8X2SON | 12UQFN 16UQFN | 12BGA MICROSTAR JUNIOR 12DSBGA 14SOIC 14TSSOP 14VQFN | 14TSSOP |

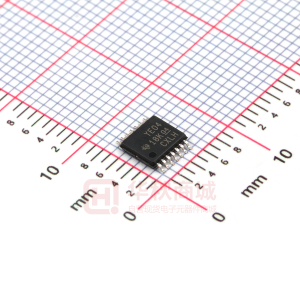

金额：￥4.23150
去购买

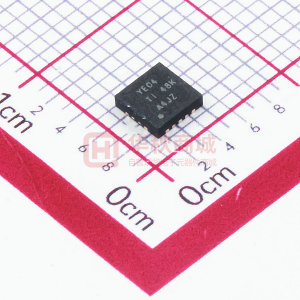

型号：TXB0104RGYR 封装：VQFN14_3.5X3.5MM_EP
品牌：TI 描述：转换器类型：电压电平 通道类型：双向 电路数：1 每个电路通道数：4 供电电压：1.2~5.5V
金额：￥
去购买
金额：￥2.16000
去购买
型号：TXB0104YZTR 封装：DSBGA12_1.9X1.4MM
品牌：TI 描述：转换器类型：电压电平 通道类型：双向 电路数：1 每个电路通道数：4 供电电压：1.2~5.5V
金额：￥2.38115
