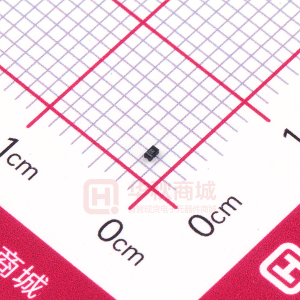

TPD1E0B04 适用于 USB Type-C 和天线保护的单通道 ESD 保护二极管

数据:

描述

TPD1E0B04是一款双向瞬态电压抑制器(TVS)ESD保护二极管阵列,用于为USB Type-C和Thunderbolt 3电路提供保护。 TPD1E0B04的额定ESD冲击消散值等于IEC 61000-4-2(4级)国际标准中规定的最高水平。

此器件特有一个0.13pF IO电容(每通道),适合于保护速率高达20Gbps的高速接口,例如USB 3.1 Gen2,Thunderbolt 3以及天线接口。低动态电阻和低钳位电压可针对瞬变事件提供系统级保护。

TPD1E0B04采用符合行业标准的0201( DPL)封装。

特性

  • IEC 61000-4-2 4级(接触)静态放电(ESD)保护
    • ±8kV接触放电
    • ±9kV气隙放电
  • IEC 61000-4-4瞬态放电(EFT)保护
    • 80A(5 /50ns)
  • IEC 61000-4-5浪涌保护
    • 1.7A(8 /20μs)
  • < li> IO电容:0.13pF(典型值),
    0.15pF(最大值)
  • 直流击穿电压:6.7V(典型值)
  • 超低泄漏电流:10nA(最大值)
  • 低ESD钳位电压
  • 支持速率最高达20Gbps的高速接口
  • 低插入损耗:大于30GHz(-3dB带宽
  • 工业温度范围:-40°C至+ 125°C
  • 超小型0201封装

应用

  • 终端设备
    • 便携式计算机和台式机
    • 手机和平板电脑
    • 机顶盒
    • 电视和监视器
    • USB软件狗
    • 扩展坞
  • 接口
    • USB Type-C
    • Thunderbolt 3
    • USB 3.1 2代
    • 高清多媒体接口(HDMI)2.0 /1.4
    • USB 3.0
    • DisplayPort 1.3
    • PCI Express 3.0
    • 天线

所有商标均为其各自所有者的财产。

参数 与其它产品相比 ESD 保护和 TVS 浪涌二极管


Number of Channels (#)
IO Capacitance (Typ) (pF)
Breakdown Voltage (Min) (V)
IEC 61000-4-2 Contact (+/- kV)
IEC 61000-4-2 Air-Gap (+/- kV)
Interface
Features
Bi-/Uni-Directional
IO Leakage Current (Max) (nA)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Dynamic Resistance (Typ) (Ω)
Clamping Voltage (V)
Pin/Package
TPD1E0B04 TPD1E01B04 TPD1E04U04 TPD1E05U06 TPD1E10B06 TPD1E1B04 TPD1E6B06 TPD4E02B04
1     1     1     1     1     1     1     4
0.13     0.18     0.5     0.4     12     1     6     0.25
6.7     6.4     5     6.5     6     6.4     6     5.5
8     15     16     12     30     30     15     12
9     17     16     15     30     30     15     15
USB Type-C     HDMI 1.4/1.3
HDMI 2.0
USB 3.0
USB Type-C
HDMI 1.4/1.3
HDMI 2.0
USB 2.0
USB 3.0
USB Type-C
Ethernet
HDMI 1.4/1.3
HDMI 2.0
LVDS
SATA/PCIe
USB 3.0
USB Type-C
Audio
GPIO
General Purpose
Push Button
Audio
Ethernet
General Purpose
LVDS
USB 2.0
General Purpose     HDMI 1.4/1.3
HDMI 2.0
USB 3.0
USB Type-C
0201
0402
0201
0402
0201
0402
0402     0402     0402     0201     N/A
Bi-Directional     Bi-Directional     Uni-Directional     Uni-Directional     Bi-Directional     Bi-Directional     Bi-Directional     Bi-Directional
10     10     10     10     100     100     100     10
Catalog     Catalog     Catalog     Catalog     Catalog     Catalog     Catalog     Catalog
-40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125
X1SON
X2SON
X1SON
X2SON
X1SON
X2SON
X1SON     X1SON     X1SON     X2SON     USON
2X1SON: 1 mm2: 1 x .6(X1SON)
2X2SON: 0 mm2: .3 x .6(X2SON)
2X1SON: 1 mm2: 1 x .6(X1SON)
2X2SON: 0 mm2: .3 x .6(X2SON)
2X1SON: 1 mm2: 1 x .6(X1SON)
2X2SON: 0 mm2: .3 x .6(X2SON)
2X1SON: 1 mm2: 1 x .6(X1SON)     2X1SON: 1 mm2: 1 x .6(X1SON)     2X1SON: 1 mm2: 1 x .6(X1SON)     2X2SON: 0 mm2: .3 x .6(X2SON)     10USON: 3 mm2: 1 x 2.5(USON)
1.0     0.57     0.25     0.8     0.8     0.15     0.55     0.47
7.2     7.0     5.3     10     10     6.3     10     6.6
2X1SON
2X2SON
2X1SON
2X2SON
2X1SON
2X2SON
2X1SON     2X1SON     2X1SON     2X2SON     10USON
