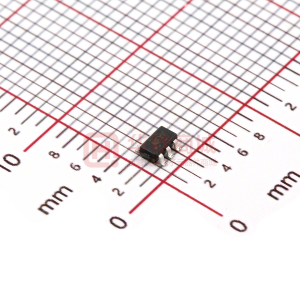

TPD4E001-Q1器件是一款低电容TVS二极管阵列,设计用于为通信线路中连接的敏感电子元件提供ESD保护。每个通道包含一对将ESD脉冲引导至V CC 或者GND的瞬态电压抑制二极管。根据IEC 61000-4-2国际标准规定,TPD4E001-Q1可防止接触放电电压高达±8kV和气隙放电高达电压±15kV的ESD事件发生。该器件每通道的电容低至1.5pF,因此非常适用于高速数据接口。低泄露电流(最大10nA)确保了系统的最低功耗和模块接口的高精度。
此外,此器件还适用于为使用USB 2.0,以太网或高精度模拟接口的汽车音响主机,后座娱乐系统以及后座摄像机系统提供保护。
所有商标均为其各自所有者的财产。
Number of Channels (#) |
IO Capacitance (Typ) (pF) |
Breakdown Voltage (Min) (V) |
IEC 61000-4-2 Contact (+/- kV) |
IEC 61000-4-2 Air-Gap (+/- kV) |
Interface |
Features |
Bi-/Uni-Directional |
IO Leakage Current (Max) (nA) |
Rating |
Operating Temperature Range (C) |
Package Group |
Package Size: mm2:W x L (PKG) |
Dynamic Resistance (Typ) (Ω) |
Clamping Voltage (V) |
Pin/Package |
TPD4E001-Q1 | TPD2E001-Q1 | TPD4E05U06-Q1 |
---|---|---|
4 | 2 | 4 |
1.5 | 1.5 | 0.5 |
11 | 11 | 6.5 |
8 | 8 | 12 |
15 | 15 | 15 |
Ethernet General Purpose LVDS Memory/SIM Card USB 2.0 | Ethernet General Purpose LVDS Memory/SIM Card USB 2.0 | Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS USB 2.0 USB 3.0 |
N/A | N/A | N/A |
Uni-Directional | Uni-Directional | Uni-Directional |
+/-10 | +/-1 | 10 |
Automotive | Automotive | Automotive |
-40 to 125 | -40 to 85 | -40 to 125 |
SOT-23 | SOT-5X3 | USON |
6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) | 5SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3) | 10USON: 3 mm2: 1 x 2.5(USON) |
1.2 | 0.96 | |
25 | 25 | 14 |
6SOT-23 | 5SOT-5X3 | 10USON |
