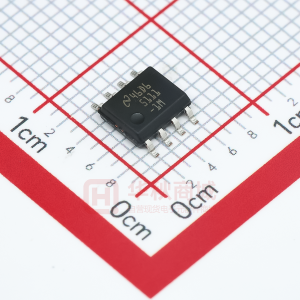

LM5111 双路 5A 复合成型闸极驱动器

数据:

描述

LM5111双栅极驱动器取代了行业标准栅极驱动器,提高了峰值输出电流和效率。每个化合物输出驱动器级包括并联工作的MOS和双极晶体管,它们共同从容性负载吸收超过5 A的峰值。结合MOS和双极器件的独特特性,可以降低驱动电流随电压和温度的变化。还提供欠压锁定保护。驱动器可以与输入和输出并联运行,连接到驱动器电流能力的两倍。该器件采用SOIC封装或热增强型MSOP-PowerPAD封装。

特性

  • 独立驱动两个N沟道MOSFET
  • 复合CMOS和双极性输出降低输出电流变化
  • 5-A漏极和3A电流源电流能力
  • 可以并联两个通道以使驱动电流加倍
  • 独立输入(兼容TTL)
  • 快速传播时间(典型值为25 ns)
  • 快速上升和下降时间(14 ns和12 ns上升和下降,分别为2 nF负载)
  • 提供双同相转换,双反相和组合配置
  • 电源轨欠压锁定保护(UVLO)ƒ
  • LM5111-4 UVLO通过OUT_B配置为通过OUT_A和NFET驱动PFET
  • 引脚与行业标准栅极驱动器兼容

所有商标均为其各自所有者的财产。

参数 与其它产品相比 低侧驱动器


Number of Channels (#)
Power Switch
Peak Output Current (A)
Input VCC (Min) (V)
Input VCC (Max) (V)
Rise Time (ns)
Fall Time (ns)
Prop Delay (ns)
Input Threshold
Channel Input Logic
Input Negative Voltage (V)
Features
Rating
Operating Temperature Range (C)
Package Group
LM5111 LM5110 LM5112 LM5112-Q1
2     2     1     1
MOSFET     MOSFET     MOSFET     MOSFET
5     5     7     7
3.5     3.5     3.5     3.5
14     14     14     14
14     14     14     14
12     12     12     12
25     25     25     25
TTL     TTL     TTL     TTL
Inverting
Non-Inverting
Combination
Inverting
Non-Inverting
Combination
Inverting
Non-Inverting
Inverting
Non-Inverting
0     0     0     0
UVLO Configured to Drive PFET through OUT_A     Negative Output Voltage Capability     Negative Output Voltage Capability     Negative Output Voltage Capability
Catalog     Catalog     Catalog     Automotive
-40 to 125     -40 to 125     -40 to 125     -40 to 125
MSOP-PowerPAD
SOIC
SOIC
WSON
MSOP-PowerPAD
WSON
WSON

方框图 (2)
