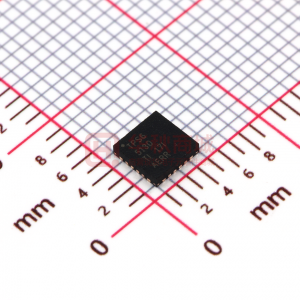

TPS65130 具有正负(双路)输出的 800mA 升压电流,用于 OLED 和 CCD 传感器,24 QFN

数据:

描述

TPS6513x是双输出DC-DC转换器,可产生高达15 V的正输出电压和低至15 V的负输出电压,带输出在典型应用中,电流在200 mA范围内,具体取决于输入电压与输出电压之比。该器件的总效率高达85%,是便携式电池供电设备的理想选择。 2.7 V至5.5 V的输入电压范围允许器件由电池或固定的3.3 V或5 V电源供电。 TPS6513x采用小型4 mm×4 mm VQFN-24封装。该器件的最小开关频率为1.25 MHz,可以设计小型电源应用,因为它只需要几个小型外部元件。

该转换器采用固定频率PWM控制拓扑结构,如果是电源 - 保存模式已启用,它在轻载电流下使用脉冲跳跃模式。它的工作静态电流仅为500μA。独立使能引脚允许两个输出的上电和断电排序。该器件具有内部限流过压保护和热关断功能,可在故障条件下实现最高可靠性。

特性

  • 2.7 V至5.5 V输入电压范围
  • 双可调输出电压高达15 V和
    低至?? 15 V
  • 在TPS65130处升压和逆变器主开关时的800 mA典型开关电流限制
  • 2-A升压时的典型开关电流限制> TPS65131的逆变器主开关
  • 正输出效率高达89%
    电压轨
  • 负输出效率高达81%
    电压轨
  • 低负载时高效率的省电模式
    电流
  • 上电和掉电排序的独立使能输入
  • 外部控制输出支持的PFET
    完全断开电池连接
  • 最低1.25 MHz固定频率PWM
    操作
  • 热关断
  • 两个输出端的过压保护< /li>
  • 1-μA关断电流
  • 小型4 mm×4 mm VQFN-24封装(RGE)

参数 与其它产品相比 LCD/OLED 显示偏置解决方案


DisplayType
IC Integration
Vin (Min) (V)
Vin (Max) (V)
Pin/Package
Source Driver Voltage (Min) (V)
Source Driver Voltage (Max) (V)
Level Shifter/Scan Driver (Ch)
V_POS (Min) (V)
V_POS (Max) (V)
V_NEG (Min) (V)
V_NEG (Max) (V)
Special Function
Topology
Type
TPS65130 TPS65131 TPS65131-Q1 TPS65132
LCD Bipolar     LCD Bipolar     LCD Bipolar     LCD Bipolar
LCD Bias     LCD Bias     LCD Bias     LCD Bias
2.7     2.7     2.7     2.5
5.5     5.5     5.5     5.5
24VQFN     24VQFN     24VQFN     15DSBGA
20WQFN
-15     -15     -15     -6
15     15     15     6
0     0     0     0
3.2     3.2     3.2     4
15     15     15     6
-15     -15     -15     -6
-2     -2     -2     -4
Adjustable Sequencing     Adjustable Sequencing     Adjustable Sequencing     Adjustable Sequencing
I2C I/F
Output Discharge
Split-Rail     Split-Rail     Split-Rail     Split-Rail
Converter     Converter     Converter     Converter

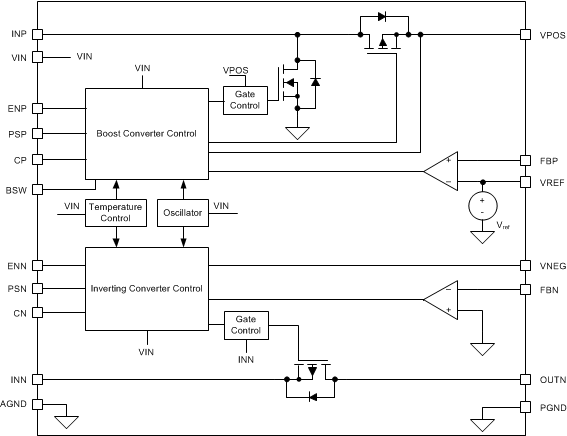

方框图 (1)

技术文档

数据手册(1)
