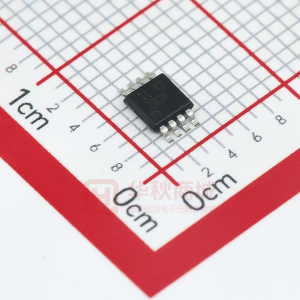

TCA9617B TCA9617B 电平转换 I2C 总线中继器

数据:

描述

TCA9617B是一款专门用于I 2 C总线和SMBus系统的BiCMOS双路双向缓冲器。它能够在混合模式应用中提供低压(低至0.8V)和更高压(2.2V至5.5V)之间的双向电压电平转换(上升转换和下降转换)。电平转换期间,这个器件在不损失系统性能的情况下可扩展I 2 C和相似的总线系统。

TCA9617B缓冲I 2 C总线上的串行数据(SDA)和串行时钟(SCL)信号,从而将550pF的两条总线连接至一个I 2 C应用。这款器件也可用于将总线隔离为电压和电容两部分。

特性

  • 双通道双向I 2 C缓冲器
  • 支持标准模式,快速模式( 400kHz)和快速模式+(1MHz)I 2 C操作
  • 在A侧上,运行电源电压范围为0.8V至5.5V
  • 在B侧上,运行电源电压范围为2.2V至5.5V
  • 从0.8V至5.5V和2.2V至5.5V的电压电平转换
  • 针对TCA9517的封装和功能替代产品
  • 高电平有效中继器启用输入
  • 漏极开路I 2 CI /O
  • 5.5V电压容错I 2 C和启用输入支持
  • 无闭锁操作
  • 断电高阻抗I 2 C总线引脚
  • 器件上支持时钟扩展和多主机仲裁
  • 锁断性能超过100mA,符合JESD 78 II类规范的要求
  • 静电放电(ESD)保护性能超过JESD 22规范的要求
    • 4000V人体模型(A114-A)
    • 1500V充电器件模型(C101)

应用范围

  • 服务器
  • 路由器(电信交换设备)
  • 工业设备
  • 具有多个I 2 C从器件和/或印刷电路板(PCB )走线较长的产品

所有商标均为其各自所有者的财产。

参数 与其它产品相比 I2C 电平转换器、缓冲器和集线器


Number of Outputs
fSCLK (Max) (MHz)
VCC (Max) (V)
VCC (Min) (V)
Frequency (Max) (kHz)
Channel Width
Master Side I2C Bus Capacitance Supported (pF)
Slave Side I2C Bus Capacitance Supported (pF)
Features
Operating Temperature Range (C)
Package Group
Pin/Package
TCA9617B
2
1
5.5
0.8
1000
2
550
550
Enable Pin
Low Voltage
Open-Drain I/O Type
-40 to 85
VSSOP
8VSSOP
