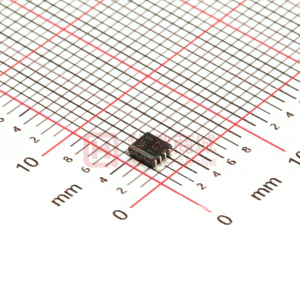

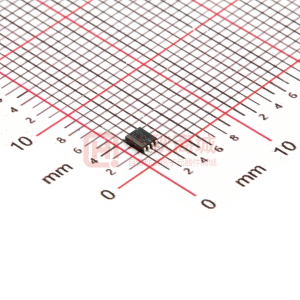

TCA9406 2 位双向 1MHz I2C 总线和 SMBus 电压电平转换器

TCA9406是一个2位双向I ² C和SMBus电压电平转换器，带有输出使能（OE）输入。它的工作范围为A侧的1.65 V至3.6 V，参考V _CCA ，B侧的2.3 V至5.5 V，参考V _CCB 。这使器件能够在典型的1.8V，2.5V，3.3V和5V电源轨中的较低和较高逻辑信号电平之间进行接口。

引用OE输入引脚到V _CCA ，可以直接绑定到V _CCA ，但它也是5.5 V容忍的。 OE引脚也可以被控制并设置为逻辑低电平，以将所有SCL和SDA引脚置于高阻态，从而显着降低静态电流消耗。

正常情况下I ² C和SMBus操作或其他开漏配置，TCA9406可支持高达2Mbps;因此，它与标准I ² C速度兼容，其中SCL的频率为100 kHz（标准模式），400 kHz（快速模式）或1 MHz（快速模式加）。该器件还可用作通用电平转换器，当A侧和B侧端口均由推挽式器件驱动时，TCA9406可支持高达24 Mbps的速率。

TCA9406功能SCL_A，SDA_A，SCL_B和SDA_B上的内部10kΩ上拉电阻。可以在总线上增加额外的上拉电阻，以降低总上拉电阻并加快上升沿。
