TLV5619-EP 增强型产品 12 位,单通道 Dac,并行,电压输出,低功耗

数据:

描述

TLV5619是一款12位电压输出DAC,带有微处理器和TMS320兼容并行接口。 12个数据位是双缓冲的,因此可以使用LDAC \引脚异步更新输出。在正常工作期间,器件在5 V电源下耗散8 mW,在3 V电源下耗散4.3 mW。通过将DAC设置为关断模式,功耗可降至50 nW。

输出电压由一个×2增益轨到轨放大器缓冲,该放大器具有A类输出级提高稳定性并缩短稳定时间。

特性

  • 受控基线
    • 一个装配/测试现场,一个制造现场
  • 40°C至125°C的扩展温度性能
  • 增强的减少制造源(DMS)支持
  • 增强产品更改通知
  • 资格认证谱系
  • 2.7V至5.5V单电源供电
  • ±0.4 LSB微分非线性(DNL),±1.5 LSB积分非线性(INL)
  • 12位并行接口
  • 与TMS320 DSP兼容
  • 内部上电复位
  • 稳定时间1μs(典型值)
  • 低功耗:
    • 5 m电源时为8 mW
    • 4.3 mW 3 V电源
  • 参考输入缓冲器
  • 电压输出
  • 单调过温
  • 异步更新
  • 应用程序
    • 电池供电测试仪器
    • 数字偏移和G ain调整
    • 电池供电/远程工业控制
    • 机器和运动控制设备
    • 无绳和无线电话
    • 语音合成
    • 通信调制器
    • 任意波形生成

符合JEDEC和行业标准的元件认证,确保在扩展温度范围内可靠运行。这包括但不限于高加速应力测试(HAST)或偏压85/85,温度循环,高压釜或无偏HAST,电迁移,键合金属间寿命和模塑化合物寿命。此类鉴定测试不应被视为超出规定的性能和环境限制使用该组件的合理性。

参数 与其它产品相比 数模转换器


Resolution (Bits)
Settling Time (µs)
Sample / Update Rate (MSPS)
DAC Channels
Architecture
Power Consumption (Typ) (mW)
DNL (Max) (+/-LSB)
Interface
INL (Max) (+/-LSB)
Reference: Type
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Gain Error (Max) (%FSR)
SFDR (dB)
SNR (dB)
TLV5619-EP
12
1
1
1
String
4.3
1
Parallel
4
Ext
Buffered Voltage
HiRel Enhanced Product
-40 to 125
SOIC
20SOIC: 132 mm2: 10.3 x 12.8(SOIC)
0.5
72
78

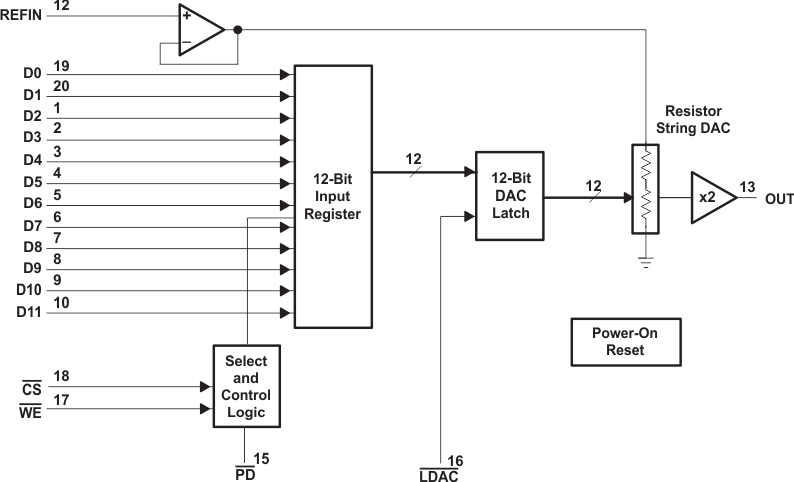

方框图 (1)
