LM98714 具有集成 CCD/CIS 传感器定时发送器和 LVDS 输出的 3 通道 16 位 45 MSPS 数字复印机 AFE

数据: LM98714 Three Channel, 16-Bit, 45 MSPS Analog Front End With LVDS/CMOS Output and Integrated CCD/CIS Sensor Timing Generator 数据表

描述

LM98714是一款完全集成的高性能16位,45 MSPS信号处理解决方案,适用于数码彩色复印机,扫描仪和其他图像处理应用。采用相关双采样(CDS)的创新架构实现了高速信号吞吐量,CDS通常用于CCD阵列,或采样和保持(S /H)输入(用于接触式图像传感器和CMOS图像传感器)。信号路径采用8位可编程增益放大器(PGA),±9位偏移校正DAC和每个输入独立控制的数字黑电平校正环路。 PGA和偏移DAC独立编程,为三个输入中的每一个提供唯一的增益和偏移值。然后将信号路由至45 MHz高性能模数转换器(ADC)。全差分处理通道具有出色的抗噪能力,具有-74dB的极低本底噪声。 16位ADC具有出色的动态性能,使LM98714在图像复制链中透明。

特性

  • LVDS /CMOS输出
  • LVDS /CMOS像素速率输入时钟或ADC输入时钟
  • 用于CCD或CIS传感器的CDS或S /H处理
  • 每个通道的独立增益/偏移校正
  • 每个通道的数字黑电平校正环
  • 可编程输入钳位电压
  • 灵活的CCD /CIS传感器定时发生器
  • 主要规格
    • 最大输入电平:1.2或2.4伏模式
      • (均带+或 - 极性选项)
    • ADC分辨率:16位
    • ADC采样率:45 MSPS
    • INL:±23 LSB(典型值)
    • 通道采样率:15 /22.5 /30 MSPS
    • PGA增益步长:256步
    • PGA增益范围:0.7至7.84x < /li>
    • 模拟DAC分辨率:±9位
    • 模拟DAC范围:±300 mV或±600 mV
    • 数字DAC分辨率:±6位
    • < li>数字DAC范围:-1024 LSB至+ 1008 LSB
    • SNR:-74dB(0 dB PGA增益)
    • 功耗:505 mW(LVDS )610 mW(CMOS)
    • 工作温度:0至70°C
    • 电源电压:3.3 V标称值(3.0 V至3.6 VRange)
    < /li>

所有商标均为其各自所有者的财产。

参数 与其它产品相比 CCD/CIS 成像 AFEs


Resolution (Bits)
Number of Channels (#)
Samples/Sec (MSPS)
Output Data Format
Supply Voltage(s) (V)
Operating Temperature Range (C)
Pin/Package
LM98714 LM98519 LM98620 LM98725
16     10     10     16
3     6     6     3
45     65     70     81
LVDS
CMOS
CMOS     LVDS     LVDS
CMOS
3.3     3.3     3.3     3.3
0 to 70     0 to 70     0 to 70     0 to 70
48TSSOP     80TQFP     80TQFP     56TSSOP

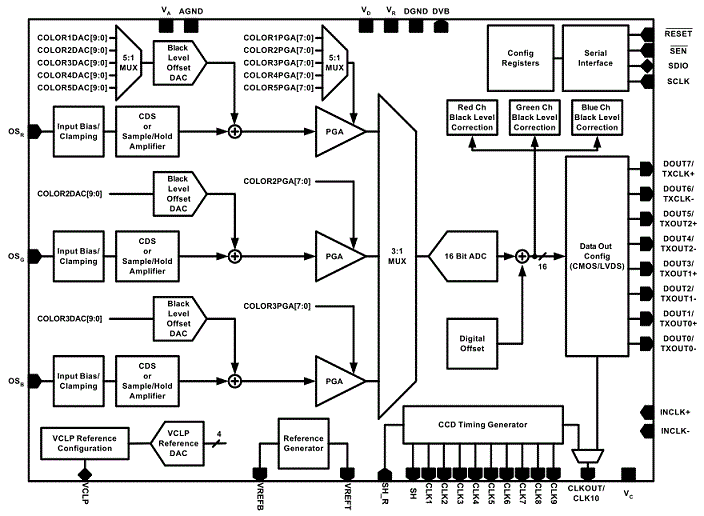

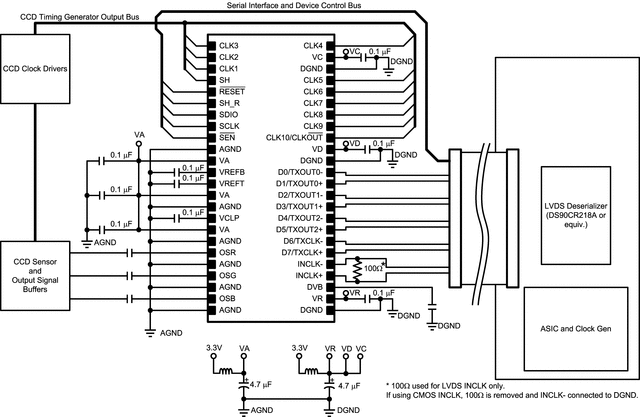

方框图 (2)
