LT3093负线性稳压器

2020年03月25日 15:37 次阅读

LT3093负线性稳压器

Analog Devices LT3093负线性稳压器是一款高性能、低压差、负线性稳压器,采用ADI的超低噪声和超高PSRR架构,可为噪声敏感型应用供电。该器件可以轻松并联以进一步降低噪声、增加输出电流以及在PCB上散热。

LT3093可在典型的190mV电压差下提供200mA电流。工作静态电流标称值为2.35mA,关断时降至3µA。该器件的误差放大器具有宽输出电压范围(0V至19.5V),并采用单位增益。借助该特性,可提供与编程输出电压无关的、几乎恒定的输出噪声、PSRR、带宽和负载调整。其他特性包括双极性使能引脚、可编程限流值、快速启动功能以及用于指示输出电压调节的可编程电源正常。该稳压器具有跟踪功能,可控制上游电源,以保持LT3093两端的恒定电压,从而最大限度地降低功耗并优化PSRR。

LT3093采用电容值低至4.7µF的陶瓷输出电容器稳定工作。内置保护包括带折返的内部限流值和带迟滞的热限制。LT3093采用散热增强型12引脚MSOP和3mm × 3mm DFN封装。

FEATURES

超低RMS噪声:0.8µVRMS(10Hz至100kHz)

超低点噪声:10kHz时为2.2nV/√Hz

超高PSRR:1MHz时为73dB

输出电流:200mA

宽输入电压范围:-1.8V至-20V 单电容器可改善噪声和PSRR 100µA SET

引脚电流:±1%初始精度 单电阻器可对输出电压进行编程 可编程限流值

低压差:190mV

输出电压范围:0V至–19.5V 可编程电源正常和快速启动 双极性精密使能/欠压定 (UVLO) 引脚

VIOC引脚控制上游稳压器,以最大限度地降低功耗,并优化PSRR 电容值低至4.7µF的陶瓷输出电容器 12引脚MSOP和3mm × 3mm DFN封装

应用

射频和精密电源

极低噪声仪器仪表

高速/高精度数据转换器

医疗应用:诊断和成像

用于开关电源的后置稳压器

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

详细讲解有刷马达如何控制

详解“有刷马达如何控制”主要涉及的几个问题 第一个问题如何在原理图设计中进行同一个项目将两个工程进行交叉复制?
发烧友学院发表于 2016-07-07 00:00 0次阅读
详细讲解有刷马达如何控制

新型超级电容器可拉至原来的八倍大,适用于可穿戴电...

杜克大学和密歇根州立大学的研究人员已经设计出一种新型超级电容器,即使被拉伸到原来大小的8倍时,它仍然....
发表于 2020-03-25 13:57 14次阅读
新型超级电容器可拉至原来的八倍大,适用于可穿戴电...

学子专区—ADALM2000实验:将BJT连接为...

本次实验的目的是研究将双极性结型晶体管(BJT)连接为二极管时的正向/反向电流与电压特性。
发表于 2020-03-25 11:01 59次阅读
学子专区—ADALM2000实验:将BJT连接为...

高集成度模拟前端AFE AD7124在RTD测温...

与ADI合作三十多年的代理商——Excelpoint世健公司技术支持工程师Vincent Chen向....
发表于 2020-03-25 10:45 59次阅读
高集成度模拟前端AFE AD7124在RTD测温...

自动体外除颤器(AED)的发展可赢取电容器的新发...

“ AED是一种能够自动识别异常心律并给予电击除颤的急救设备,抢救心跳骤停患者的成功率远高于徒手心肺....
发表于 2020-03-25 09:10 7次阅读
自动体外除颤器(AED)的发展可赢取电容器的新发...

为何PFC对实现高能效至关重要

几乎每个人都意识到需要优化能效,无论是力求在高能源价格时代限制成本的消费者和企业运营商,还是期望满足....
发表于 2020-03-25 09:08 11次阅读
为何PFC对实现高能效至关重要

ANC耳机的ADI数字主动降噪设计方案解析

一般情况下,ANC主动降噪的有效频率在50Hz—2KHz之间。对于超过2KHz的噪音,降噪耳机可以通....
发表于 2020-03-24 16:19 37次阅读
ANC耳机的ADI数字主动降噪设计方案解析

无功补偿电容器损坏的原因及解决方案

补偿电容器引出线由薄铜片制成,如果生产制造工艺不良,边缘不平有毛刺或弯曲,其尖端容易产生电晕,电晕使....
发表于 2020-03-23 16:12 33次阅读
无功补偿电容器损坏的原因及解决方案

自愈式电容器受欢迎的原因

自愈式电容器采用单层聚丙烯膜作为介质,表面蒸镀了一层薄金属作为导电电极。当施加过高的电压时,聚丙烯膜....
发表于 2020-03-23 16:08 27次阅读
自愈式电容器受欢迎的原因

自愈式电容器更换的步骤及注意事项

当自愈式电容器需要更换时,应该先断开无功补偿柜的开关。因为更换自愈式电容器需要将损坏的电容器拆除,断....
发表于 2020-03-23 16:03 28次阅读
自愈式电容器更换的步骤及注意事项

搭载COT引擎的OptiMOS™ IPOL稳压器...

OptiMOS™ IPOL产品系列配备稳定性增强的 COT引擎,支持全陶瓷电容设计,并且无需外部补偿....
发表于 2020-03-23 15:41 74次阅读
搭载COT引擎的OptiMOS™ IPOL稳压器...

学子专区—ADALM2000:齐纳二极管稳压器

稳压器是一种让负载上的输出电压保持恒定而不随负载电流变化的电路。例如,负载可以是微控制器系统,这就要....
发表于 2020-03-23 15:21 332次阅读
学子专区—ADALM2000:齐纳二极管稳压器

两款交流稳压器电路图分享

此图为最简单的交流稳压器,仅由电感和电容组成,只是电感比较特殊,不能用普通的电感器。
发表于 2020-03-23 15:05 98次阅读
两款交流稳压器电路图分享

PCB设计初学必看!不遵守规范是会出错的哦~

PCB设计不是一件随心所欲的事,有很多的规范要求需要设计者遵守,下文是一些常用的PCB设计规范,希望可以帮助到...
发表于 2020-03-23 11:35 258次阅读
PCB设计初学必看!不遵守规范是会出错的哦~

电容器的型号含义

选购电容器的时分都知道自个想要的是啥类型的商品,可是工程师通知收买需求收买的电容器类型,很对收买员自....
发表于 2020-03-22 15:53 95次阅读
电容器的型号含义

怎么检测电容器的好坏

电容器好坏的区别方法首要是查看电力电容器的容值,而电容器与电容(不论是哪种电容瓷片电容、金属化电容等....
发表于 2020-03-22 15:24 280次阅读
怎么检测电容器的好坏

关于DDR5你知道多少 DDR5的新挑战

驱动DRAM内存市场向DDR5升级的动力应该是来自对带宽有强烈需求的专业应用领域,比如云服务器、边缘....
发表于 2020-03-22 14:12 715次阅读
关于DDR5你知道多少 DDR5的新挑战

ADAS1000读取ECG帧数据问题

使用ADI的ADAS1000芯片采集ECG心电数据,移植官方的驱动例程,单独读写配置寄存器都是正确的,导联脱落也能...
发表于 2020-03-20 15:36 48次阅读
ADAS1000读取ECG帧数据问题

全自动交流稳压器电路图

稳压器电路由稳压和保护两部分组成。输入交流电压在160V~250V范围内,输出稳定在220V正负10....
发表于 2020-03-20 11:56 166次阅读
全自动交流稳压器电路图

使用抽头电感的离线式降压稳压器设计说明

DN05059 / D,设计说明描述了降压功率转换器的简单,低功率,恒定电压输出变化,用于为白色电表,电表和工...
发表于 2020-03-20 09:41 293次阅读
使用抽头电感的离线式降压稳压器设计说明

在学习ADI公司的ADuCM361这个芯片,看不懂示例代码。求教。

如题,在看示例代码,但是里面的函数在哪找?搜了ADuCM361的数据手册和用户手册都没找到?像 DioOen(pADI_G...
发表于 2020-03-19 16:51 231次阅读
在学习ADI公司的ADuCM361这个芯片,看不懂示例代码。求教。

适用于低电压的NCP565 1.5 A差线性稳压器

NCP565 1.5 A低压差线性稳压器的典型应用。 NCP565低压差线性稳压器将在固定输出电压或低至0.9 V的可调电...
发表于 2020-03-19 10:12 539次阅读
适用于低电压的NCP565 1.5 A差线性稳压器

使用固定比率转换器提高供电网络效率

PDN 性能通常以功耗、瞬态响应、物理尺寸、重量及成本来衡量。影响 PDN 性能的一个主要设计挑战是....
发表于 2020-03-19 09:44 275次阅读
使用固定比率转换器提高供电网络效率

电力电容器的运行与维护

装置电容器组地点的环境温度不得超过40℃,24h内平均温度不得超过30℃,一年内平均温度不得超过20....
发表于 2020-03-19 09:30 77次阅读
电力电容器的运行与维护

艾普凌科新型汽车单芯片电源集成电路,具有电源电压...

艾普凌科有限公司今天发布了具有电压监控功能的S-19310/S-19315/S-19316系列汽车L....
发表于 2020-03-18 16:53 532次阅读
艾普凌科新型汽车单芯片电源集成电路,具有电源电压...

ADI LT8228 100V双向电压或电流调节...

ADI公司的LT8228是100V双向电压或电流同步调节器,具有反向电源,反向电流和故障保护功能,–....
发表于 2020-03-18 09:08 54次阅读
ADI LT8228 100V双向电压或电流调节...

µModule缓解云端的焦虑 专为应对工业电源挑...

为了不让数据“白云”变成带污染原罪的“黑云”,除了采用清洁能源此类的“开源”措施外,从源头上减少消耗....
发表于 2020-03-17 16:30 327次阅读
µModule缓解云端的焦虑 专为应对工业电源挑...

PIC 16F628A问题

大家好,我已经开始用PIC单片机工作了。我有PIC16F628 A,我用的是PACTIT3程序员。我从闪烁的LED开始...
发表于 2020-03-17 10:01 34次阅读
PIC 16F628A问题

双输出高效率高密度模块稳压器DC2066A

DC2066A,演示电路是一款双输出,高效率,高密度模块稳压器,具有4.5V至16V输入范围。每个输出可...
发表于 2020-03-17 09:59 127次阅读
双输出高效率高密度模块稳压器DC2066A

三端稳压器怎么制作开关型稳压电源?

用三端稳压器制作的开关型稳压电源
发表于 2020-03-17 08:57 61次阅读
三端稳压器怎么制作开关型稳压电源?

电极中碳纳米管含量对其储能性能影响的研究分析

高性能微型超级电容器的进步在微型电子设备的发展和应用中扮演着重要的角色。石墨烯由于其理论比表面积高、....
发表于 2020-03-16 14:36 240次阅读
电极中碳纳米管含量对其储能性能影响的研究分析

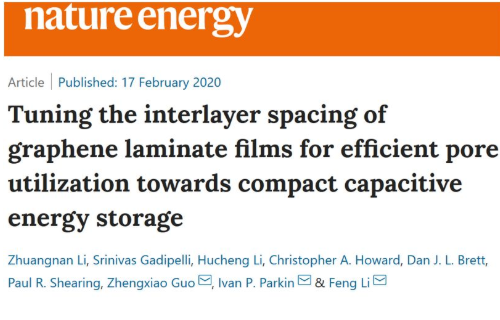

含有GO和EG的石墨烯薄膜电极高于传统多孔碳材料...
