电感滤波电路的工作原理

2021年05月19日 09:19 次阅读

电感滤波电路的工作原理

在大电流的情况下,由于负载电阻RL很小。若采用电容滤波电路,则电容容量势必很大,而且整流二极管的冲击电流也非常大,在此情况下应采用电感滤波。由于电感线圈的电感量要足够大,所以一般需要采用有铁心的线圈。

工作原理

当流过电感的电流变化时,电感线圈中产生的感生电动势将阻止电流的变化。当通过电感线圈的电流增大时,电感线圈产生的自感电动势与电流方向相反,阻止电流的增加,同时将一部分电能转化成磁场能存储于电感之中;当通过电感线圈的电流减小时,自感电动势与电流方向相同,阻止电流的减小,同时释放出存储的能量,以补偿电流的减小。因此经电感滤波后,不但负载电流及电压的脉动减小,波形变得平滑,而且整流二极管的导通角增大。

在电感线圈不变的情况下,负载电阻愈小,输出电压的交流分量愈小。只有在RL>>ωL时才能获得较好的滤波效果。L愈大,滤波效果愈好。

另外,由于滤波电感电动势的作用,可以使二极管的导通角接近π,减小了二极管的冲击电流,平滑了流过二极管的电流,从而延长了整流二极管的寿命。
       责任编辑:tzh

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

林超文PCB设计进阶实战应用_第1课时:整体设计思路(下)

您现在进入的是林超文进阶课,第一课时(下)直播间林超文PCB设计工程师全集,总共有三套直播课程,分别为:入门篇、进阶篇、
发烧友学院发表于 2017-11-07 00:00 5747次阅读
林超文PCB设计进阶实战应用_第1课时:整体设计思路(下)

采用ADPD188BI的烟雾探测参考设计

01 烟雾探测器新标准 在商场、宾馆、住宅等场所的天花板上随处可见烟雾探测器的白色身影。烟雾探测器内....
发表于 2021-05-18 17:16 102次阅读
采用ADPD188BI的烟雾探测参考设计

数字电路常用的设计准则你必须知道

信号滤波褪耦:对每个模拟放大器电源,必需在最接近电路的连接处到放大器之间加去耦电容器。
发表于 2021-05-18 16:37 61次阅读
数字电路常用的设计准则你必须知道

浅谈晶振的工作原理

晶体振荡器是指从一块石英晶体上按一定方位角切下薄片(简称为晶片),石英晶体谐振器,简称为石英晶体或晶....
发表于 2021-05-18 10:40 37次阅读
浅谈晶振的工作原理

浅谈单片机晶振的作用

单片机晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振,便于各部分保持同步。有些通讯系....
发表于 2021-05-18 10:37 25次阅读
浅谈单片机晶振的作用

单片机晶振概述及工作原理

单片机晶振是单片机内部电路产生单片机所需的时钟频率的部件,单片机晶振提供的时钟频率越高,那么单片机运....
发表于 2021-05-18 10:34 37次阅读
单片机晶振概述及工作原理

滤波器该怎么选择

滤波器,想必做电子的同行对这个器件再熟悉不过了,这是一个非常常见的,而且使用相当频繁的元件。特别是涉....
发表于 2021-05-18 10:28 35次阅读
滤波器该怎么选择

变电站中结合滤波器和载波器作用是什么

变电站中结合滤波器和载波器作用如下: (1)结合滤波器的上端头通过耦合电容器与高压输电线路相连,下端....
发表于 2021-05-18 10:21 29次阅读
变电站中结合滤波器和载波器作用是什么

EMI滤波电路的作用是什么

EMI滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰,同时也起到减少开关电源本身对外界的电磁干扰....
发表于 2021-05-18 10:09 34次阅读
EMI滤波电路的作用是什么

无线充电技术已经越来越被广泛采用

学过电磁场理论的同学都知道,电和磁是一对镜像的好兄弟,理论上它们的作用应该是相当的,它们共同作用传递....
发表于 2021-05-18 09:53 195次阅读
无线充电技术已经越来越被广泛采用

电感的工作原理是什么

电感是导线内通过交流电流时,在导线的内部周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。当电感....
发表于 2021-05-18 09:20 44次阅读
电感的工作原理是什么

有源晶振和无源晶振的作用

无源晶体需要用DSP片内的振荡器,无源晶体没有电压的问题,信号电平是可变的,也就是说是根据起振电路来....
发表于 2021-05-18 09:15 36次阅读
有源晶振和无源晶振的作用

全面剖析阻抗及输入阻抗和输出阻抗

阻抗及输入阻抗和输出阻抗解析     阻抗是电阻和电抗的统称,电阻和电抗最大的差异在于电阻限流(欧姆....
发表于 2021-05-18 09:00 170次阅读
全面剖析阻抗及输入阻抗和输出阻抗

精选推荐:开关电源电路各种损耗的分析

输入部分损耗 1、脉冲电流造成的共模电感T的内阻损耗加大 适当设计共模电感,包括线径和匝数 2、放电电阻上的损耗...
发表于 2021-05-18 06:00 86次阅读
精选推荐:开关电源电路各种损耗的分析

求教一个简单问题。

这是限幅电路,问个简单的问题。 当二极管导通时,U。的电压是二级管+直流电压,为什么不是交流电压+电阻电压呢?...
发表于 2021-05-18 00:57 37次阅读
求教一个简单问题。

Vishay推出新款小型1500外形尺寸汽车级插...

器件符合 AEC-Q200 标准,用以取代体积较大且昂贵的解决方案,可在 +155 °C 高温下连续....
发表于 2021-05-17 16:12 243次阅读
Vishay推出新款小型1500外形尺寸汽车级插...

充气柜高压熔断器部件的作用是什么

从充气柜图纸中可以看出,环柜的核心部分采用负载开关和引信,负载容量不大,其高压电路通常由负载开关或真....
发表于 2021-05-17 14:51 26次阅读
充气柜高压熔断器部件的作用是什么

深度解读深紫外LED封装技术现状与展望

深紫外发光二极管(deep-ultraviolet light-emitting diode, DU....
发表于 2021-05-17 14:13 298次阅读
深度解读深紫外LED封装技术现状与展望

三端稳压器LM317的扩流电路相关资料推荐

当负载电流大于三端可调集成稳压器标称电流值时,可用扩流的办法来解决。   图1所示的电路是用一只P...
发表于 2021-05-17 07:37 0次阅读
三端稳压器LM317的扩流电路相关资料推荐

请问这个是由于什么原因

我想用带通滤波器滤出350hz方波的三次谐波,也就是1150hz的正弦波,但是无论如何都会只有负半部分(图一),上半部分为...
发表于 2021-05-15 23:19 32次阅读
请问这个是由于什么原因

怎么计算共模电感?

共模电感磁芯选择环形磁芯,还需知道基本参数输入电流、感抗、频率。
发表于 2021-05-15 16:08 168次阅读
怎么计算共模电感?

二极管有什么特性

二极管内部是一个半导体,是一种导电性可控,范围从绝缘体到导体之间的材料。
发表于 2021-05-15 15:46 272次阅读
二极管有什么特性

平面式电感位置传感器是什么原理?

传感器电路部分产生正弦信号给激励线圈,激励线圈平面产生交变磁场,理想状态下希望在激励线圈平面内的交变....
发表于 2021-05-15 15:06 164次阅读
平面式电感位置传感器是什么原理?

耦合在电路中的作用是什么

我们在学习和生活中经常会遇见能量的相互传送问题,其实在电路中,能量也是需要被相互传送的,这里要提到“....
发表于 2021-05-15 14:42 196次阅读
耦合在电路中的作用是什么

电感有哪些关键参数,如何选择电感?

电感(inductor)是能把电能转化为磁能储存起来的器件,具有阻碍电流变化的作用。
发表于 2021-05-15 11:24 206次阅读
电感有哪些关键参数,如何选择电感?

快恢复二极管反向恢复时间是怎么定义的呢?

​  快恢复二极管反向恢复时间(tr)的定义:电流通过零点由正向转换到规定低值的时间间隔。它是衡量高频续...
发表于 2021-05-14 14:12 44次阅读
快恢复二极管反向恢复时间是怎么定义的呢?

Y电容的用法 你真的懂了吗?

一、什么是Y电容? Y电容是分别跨接在交流输入线L - PE和N - PE之间的电容,就像英文字母Y....
发表于 2021-05-14 10:37 429次阅读
Y电容的用法 你真的懂了吗?

延时开关电路相关资料下载

  电路工作过程:人工触动图中的微动开关S1则IC-1A的输入端①脚为高电平,该高电平由IC-1A、IC-1B两次反相...
发表于 2021-05-14 07:41 0次阅读
延时开关电路相关资料下载

如何用CD4541BE制作的延时断电开关电路

定时器电路并不少见,但能保证在任意时间用电器结束时用电,再按预定的时间延时切断电源的定时器几乎没有。随着各类电...
发表于 2021-05-14 07:40 0次阅读
如何用CD4541BE制作的延时断电开关电路

用NE555风扇周波调速电路资料推荐

夏天要来了,电风扇又得派上用场。这里介绍一个电风扇模拟阵风周波调速电路,可以为将我们家里的老式风扇增加一个实用...
发表于 2021-05-14 07:36 0次阅读
用NE555风扇周波调速电路资料推荐

一款水位自动控制电路资料推荐

  当水井、水位处于高水位时,靠浮球棒的顶力,浮球连杆凸起1把K1常开触点接通,电源经过L到K1、K2、KM线圈N...
发表于 2021-05-14 06:53 0次阅读
一款水位自动控制电路资料推荐

如何自制充电器定时插座

这款简易定时插座能对充电器最后阶段涓电流浮充进行定时,当涓电流浮充达设定值后,智能定时插座自动切断充电器及自身...
发表于 2021-05-14 06:12 0次阅读
如何自制充电器定时插座

贴片二极管M7的相关知识

关于贴片硅整流二极管M7,总是能收到客户的各种问题:M7是什么二极管?M7二极管封装尺寸是什么?丝印....
发表于 2021-05-13 17:31 353次阅读
贴片二极管M7的相关知识

电容器是电子电路中不可缺少的一部分,它的作用是什...

电容器在电子电路中几乎是不可缺少的储能元件,它具有隔断直流、连通交流、阻止低频的特性。广泛应用在耦合....
发表于 2021-05-13 15:37 57次阅读
电容器是电子电路中不可缺少的一部分,它的作用是什...

二极管在电路中的工作原理

生活中LED灯可谓是随处可见,内部是有灯泡起电器灯丝所组成的简单电路结构,但是又有多少人了解在电路中....
发表于 2021-05-13 15:03 74次阅读
二极管在电路中的工作原理

安森美半导体推出新一代1200V碳化硅二级管

高能效和可靠性在电源应用中日益重要,尤其是为了使制造商能满足更严格的国际标准。 安森美半导体新的65....
发表于 2021-05-13 14:43 185次阅读
安森美半导体推出新一代1200V碳化硅二级管

关于LED支架防湿气结构设计方案

LED支架是LED灯珠在封装之前的基板,起到保护固晶焊线和硅胶成型的作用,导通电路,并影响到光、电特....
发表于 2021-05-12 17:01 236次阅读
关于LED支架防湿气结构设计方案

单片机中咋用二极管实现不同电压的输出?

利用二极管的单向导电性可以设计出好玩、实用的电路。 分享本文,分析限幅电路和钳位电路,是如何用二极管....
发表于 2021-05-12 14:14 179次阅读
单片机中咋用二极管实现不同电压的输出?

中性点接地电阻柜和消弧线圈工作原理及内部配置不同

而中性点接地电阻柜的作用是单项接地故障时能快速切除故障,抑制谐振过电压,还可以使输电设备的绝缘水平降....
发表于 2021-05-11 15:30 41次阅读
中性点接地电阻柜和消弧线圈工作原理及内部配置不同

全面解析Li-Fi光通信技术

随着智能手机、笔记本电脑、平板电脑等无线设备的普及,无线上网越来越成为人们的“第一需要”,如今,一种....
发表于 2021-05-11 11:48 463次阅读
全面解析Li-Fi光通信技术

高功率TVS管5KP33A/5KP33CA的参数...

电路保护器件TVS二极管采购的路上,懂行的大多都是直接开门见山地带着物料型号到处找供应商、生产厂商咨....
发表于 2021-05-10 16:57 67次阅读
高功率TVS管5KP33A/5KP33CA的参数...

交流数字可编程变频电源的选型

数字可编程变频电源主要用于电网仿真,可以模拟世界不同国家的电网,为产品供电,并在其他测试设备上测试相....
发表于 2021-05-10 16:43 18次阅读
交流数字可编程变频电源的选型

安全限值由隔离器失效模式确定

电隔离在工业和汽车系统中很常见,是进行高压防护或抵消接地电位差的一种手段。设计人员以前使用光耦合器进....
发表于 2021-05-10 15:05 301次阅读
安全限值由隔离器失效模式确定

5W稳压二极管型号分享

5W稳压二极管,型号有哪些?稳压二极管根据额定功耗分有:1W、1.5W、2W、3W、5W,之前科普过....
发表于 2021-05-10 15:02 66次阅读
5W稳压二极管型号分享

一文详解肖特基二极管和PN结二极管的选型

二极管选型相对简单,相信每个硬件工程师,都有对比过肖特基二极管与PN结二极管的差异。
发表于 2021-05-08 17:43 745次阅读
一文详解肖特基二极管和PN结二极管的选型

TVS二极管的封装形式有哪些

在实际电路保护应用中,具体选用何种封装形式的TVS瞬态(变)电压抑制二极管为电路安全保驾护航,可咨询....
发表于 2021-05-08 17:36 127次阅读
TVS二极管的封装形式有哪些

3W稳压二极管型号分享

新冠肺炎疫情以来,一直影响着各行各业,对于国产电路保护器件来说,是挑战也是机遇。由于海外疫情持续蔓延....
发表于 2021-05-08 16:54 67次阅读
3W稳压二极管型号分享

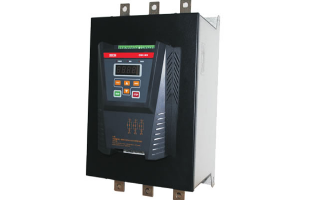

软起动器的功能介绍
