高压柴油发电机组接地电阻柜两种设计方案

2021年05月10日 16:03 次阅读

我们的生活越来越离不开电,柴油发电机组在生活中的应用越来越广泛。不同应用,不同要求,将会设计出不同的接地电阻柜与之配套使用。

现有高压柴油发电机组接地电阻柜有两种设计方案:

1. 每台发电机组配置一个接地电阻柜。接地电阻柜由高压接触器或断路器,接地电阻,接地保护继模块组成。如并机系统,则需加装一个PLC控制模块,用于控制每个接地电阻的断路器在正确的时间闭合或断开。因为在多台高压并机系统中只允许一台高压柴油发电机组接地。

优势和缺点:每台高压柴油发电机组配置一个接地电阻柜,在改造工程中灵活方便:既可以适用于每台柴油发电机组单机运行,又适合多台柴油发电机组并机运行。在增加机组时也方便。 缺点是:由于每台柴油发电机组均有接地电阻,接地故障继电器和CT,占地面积多,成本高。如有两个或以上接地电阻同时接地,接地保护模块容易产生误动作。

2. 多台柴油发电机组共用一个接地电阻,接地电阻连接采用多个高压接触器控制。整个系统配置一套接地电阻柜。接地电阻柜由一个接地电阻,多个高压接触器和一个接地保护模块组成。

优势和缺点:多台柴油发电机组共用一个接地电阻,减少了接地电阻的成本,同时也减少了占地面积。 但在改造工程中,如柴油发电机组需单机运行,需另外增加接地电阻柜。

柴油发电机组接地电阻柜订货须知:

1、柴油机组的功率、电压及数量;

2、柜体的材质、颜色、尺寸及进出线方式;

3、电阻值、通流时间及通流电流

4、电流互感器的变比;

5、是否加装电阻柜智能监控装置;

6、是否加装真空接触器;

7、若机组数量大于1,是否加装PLC控制器,实现多路互锁。
.
       责任编辑:lq

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

接地电阻柜内安装的电阻是否会受到温度变化的影响

接地电阻柜中安装的电阻和其他半导体器材相同,受到温度会造成比较大的影响,当温度升高的时候,它的暗电阻....
发表于 2021-05-10 15:07 10次阅读
接地电阻柜内安装的电阻是否会受到温度变化的影响

接地电阻柜和消弧线圈二者之间有什么区别

电力系统中好多是消弧线圈换成了电阻柜,有的电阻柜又换成了消弧线圈。 二个产品各有优点,要求不高的系统....
发表于 2021-05-10 15:05 15次阅读
接地电阻柜和消弧线圈二者之间有什么区别

接地电阻柜有必要安装智能控制器吗

智能控制器的安装已成为中性点接地电阻柜的发展趋势。现在越来越多的用户希望在电阻柜中安装智能监控装置。....
发表于 2021-05-10 14:59 5次阅读
接地电阻柜有必要安装智能控制器吗

关于接地电阻柜分类与设计的详细说明

在说接地电阻柜的设计前,我们先来了解下接地电阻柜的分类: 1、从保护对象上分为:变压器中性点接地电阻....
发表于 2021-05-10 14:46 15次阅读
关于接地电阻柜分类与设计的详细说明

中性点接地电阻柜对电能质量的提高起到了重大作用

10KV配电网中大量采用电缆线路,系统中电容电流快速增加,广泛应用中性点经小电阻接地的运行方式。 接....
发表于 2021-05-10 14:42 6次阅读
中性点接地电阻柜对电能质量的提高起到了重大作用

中性点接地电阻柜的原理及其特点的简单介绍

中性点接地叫工作接地是指发电机、变压器的中性点接地,主要作用是加强低压系统电位的稳定性,减轻由于一相....
发表于 2021-05-10 14:29 6次阅读
中性点接地电阻柜的原理及其特点的简单介绍

NS-FZ发电机中性点接地电阻柜的作用是什么

NS-FZ发电机中性点接地电阻柜是安装在发电机中性点上的保护性设备,发电机中性点用电缆通过接地电阻柜....
发表于 2021-05-10 14:23 5次阅读
NS-FZ发电机中性点接地电阻柜的作用是什么

柴油发电机组单机与并机运行如何配置接地电阻柜

柴油发电机组是一种技术密集型的产品,在电网日益发展的今天,柴油发电机组仍有广泛的应用。一些重要场所,....
发表于 2021-05-10 09:33 0次阅读
柴油发电机组单机与并机运行如何配置接地电阻柜

变压器中性点接地电阻柜是什么,它的作用有哪些

保定市新思达电气科技有限公司生产的0.4kV~35kV的NS-BZ变压器中性点接地电阻柜是电网中采用....
发表于 2021-05-10 09:17 4次阅读
变压器中性点接地电阻柜是什么,它的作用有哪些

发电机中性点接地电阻柜的常用选型方法

发电机中性点接地电阻柜常用选型方法: 1.考虑发电机组的电容电流,以及出线电缆的电容电流,除非电缆出....
发表于 2021-05-07 15:36 18次阅读
发电机中性点接地电阻柜的常用选型方法

如何保护柴油机组设备在运行中减少损害

柴油机组发电在国内及国际上应用广泛,怎么保护柴油机组设备在运行中少受损害甚至不受损害,是一大难题。特....
发表于 2021-05-07 15:33 18次阅读
如何保护柴油机组设备在运行中减少损害

接地电阻柜、中性点接地电阻柜及电阻柜的简介

电阻柜全称中性点接地电阻柜,主要安装在变压器中性点,发电机中性点和柴油机组中性点上,国际和国内的行业....
发表于 2021-05-07 14:48 37次阅读
接地电阻柜、中性点接地电阻柜及电阻柜的简介

NS-DR低压接地电阻柜的柜体配置介绍

我国的《煤矿安全规程》中明确规定:中性点直接接地的变压器或者是发电机不允许直接向井下供电,煤矿井下电....
发表于 2021-05-07 14:46 22次阅读
NS-DR低压接地电阻柜的柜体配置介绍

NS-DR低压接地电阻柜的简介,它有哪些用途

NS-DR-10/0.69kV高阻接地保护柜是低压接地电阻柜的一种,主要用于煤矿系统。高阻接地保护柜....
发表于 2021-05-07 14:44 24次阅读
NS-DR低压接地电阻柜的简介,它有哪些用途

怎样去设计光电电流互感器高压侧电路模块?

怎样去设计光电电流互感器高压侧电路模块?...
发表于 2021-05-07 06:18 0次阅读
怎样去设计光电电流互感器高压侧电路模块?

接地电阻柜和消弧线圈之间的区别是什么

电力系统中好多是消弧线圈换成了电阻柜,有的电阻柜又换成了消弧线圈。二个产品各有优点,要求不高的系统,....
发表于 2021-05-06 16:30 22次阅读
接地电阻柜和消弧线圈之间的区别是什么

高压固态软起动的运作接线方法是怎样的

1,第一种是高压固态软起动后,一直到电机上供电系统,不用转换,那样接线非常简单。 我们在具体运用之中....
发表于 2021-05-06 11:19 38次阅读
高压固态软起动的运作接线方法是怎样的

电气控制原理电路设计的方法

分析设计法是根据生产工艺的要求选择适当的基本控制环节(单元电路)或将比较成熟的电路按其联锁条件组合起....
发表于 2021-05-04 17:03 19次阅读
电气控制原理电路设计的方法

交流接触器安装、调整及使用注意事项

安装接触器接线时,应该注意勿使螺钉、垫圈、接线头等零件失落,以免落入接触器内部而造成卡住或短路现象。....
发表于 2021-05-04 16:30 96次阅读
交流接触器安装、调整及使用注意事项

三相电机简易缺相保护电路

台上三相空气开关,中间继电器吸合。按下K2常开按钮,K2自锁,交流接触器K合上如果A相因故障缺相,则....
发表于 2021-05-04 16:23 675次阅读
三相电机简易缺相保护电路

接触器的工作原理

其工作原理如下:当操作开关7接通吸持电磁铁线圈4的电路时,衔铁3被吸向铁芯,触头1接通。要维持触头在....
发表于 2021-05-04 16:11 19次阅读
接触器的工作原理

已知用电设备容量求容量、电阻、容抗和转矩口诀

常用电流互感器,额定负荷阻抗欧:二次额定一安培,阻抗容量伏安数。二次额定五安培,容量乘四除以百。
发表于 2021-05-04 16:06 21次阅读
已知用电设备容量求容量、电阻、容抗和转矩口诀

电气控制电路图的识图思路

先识主,后识辅先识主,就是从主回路开始识图。首先,要看清楚设备由几台电动机拖动,各台电动机的作用,结....
发表于 2021-05-04 16:05 52次阅读
电气控制电路图的识图思路

机械互锁和电气互锁原理的区别

这个回路是比较简单的,大致原理是保证电机正转时反转不能接通,而反转时正转也不能接通,否则同时吸合接触....
发表于 2021-05-04 15:59 24次阅读
机械互锁和电气互锁原理的区别

电路图的基本特征和主要用途

按供电电源和功能划分两部分:主电路按能量流(即电流)流向绘制,表示了电能经熔断器、接触器至电动机的供....
发表于 2021-05-04 15:57 76次阅读
电路图的基本特征和主要用途

直流电机的使用及的常见故障及处理

用压缩空气吹净附着于电机内部的灰尘,对于新电机应去掉风窗处的包装纸。检查轴承润滑油脂是否洁净、适量,....
发表于 2021-05-04 15:55 35次阅读
直流电机的使用及的常见故障及处理

电工知识:电路图中虚线代表什么意思?

如何看懂电路图,那么今天我们以自动往返电路为例介绍一下如何看懂电路图。
发表于 2021-05-03 18:07 180次阅读
电工知识:电路图中虚线代表什么意思?

接触器自锁到底怎么接线?一根线一根线实物讲解

关于接触器自锁如何接线?这个问题一直困扰很多新手电工师傅,那么本期我们以电路+实物的形式展现给大家,....
发表于 2021-05-03 18:03 74次阅读
接触器自锁到底怎么接线?一根线一根线实物讲解

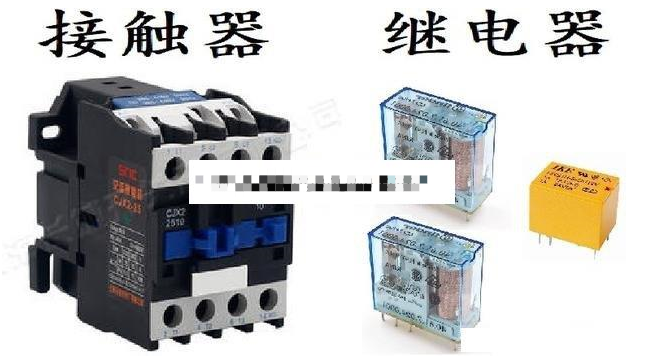

接触器与继电器结构区别
