关于接地电阻柜分类与设计的详细说明

2021年05月10日 14:46 次阅读

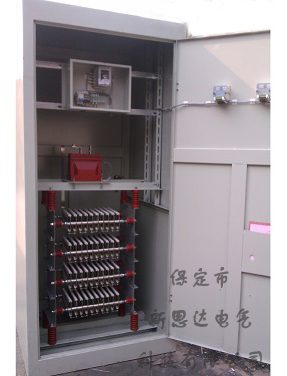

在说接地电阻柜的设计前,我们先来了解下接地电阻柜的分类:

1、从保护对象上分为:变压器中性点接地电阻柜和发电机中性点接地电阻柜

2、从电压等级上分为:低压接地电阻柜、6kV接地电阻柜、10kV接地电阻柜、20kV接地电阻柜、35kV接地电阻柜

3、从安装场所分为:户内型和户外型

4、从电阻值上分为:高阻接地电阻柜和小电阻接地电阻柜

5、从配置上分为:带接地变电阻柜和不带接地变电阻柜

接地电阻柜在设计时,设计人员需要考虑很多因素:

(1)根据整个系统的电容电流来确定是采用高阻接地还是小电阻接地:当电容电流在7-10A以内时,可以采用高电阻接地方式,发生单相接地故障只发信号,不跳闸;电容电流大于50A时,可以采用小电阻接地方式,接地后立即跳闸。

(2)根据变压器接线方式确定装不装变压器:变压器星接时可以直接使用电阻接地系统;变压器为角接时,可以安装独立的接地变压器,中性点电阻与之连接使用。

(3)根据使用场所来设计是户内型还是户外型;户内型的,柜体顶部可以设计成平顶的;如果是户外型,柜子顶部必须设计成倾斜的,需要加防雨沿,防止电阻柜进雨水。

(4)根据电阻柜的上下游设备的接线方式确定柜子的进出线方式,一般有上进下出和下进下出,采用上进下出时柜体顶端装有穿墙套管

(5)根据使用场所的环境决定采用哪种柜体,一般有KYN28柜、冷轧钢板、不锈钢柜体三种。

(6)在设计可加NS-DZK电阻柜智能监控装置,监测接地电阻柜多个参数,可记录单相接地时间、电阻片温度、接地电流大小、环境温湿度,并能记录接地次数,同时具有通讯接口,满足了变电站可无人职守的发展要求。

(7)为检修方便设计时加装真空接触器或隔离开关;

(8)电阻柜重量在300kg以上的,柜体顶部设计装有吊环,便于机械吊装。
