对于中性点接地电阻柜的电阻值我们该如何选择

2021年04月28日 14:37 次阅读

我们知道中性点接地电阻柜的类型很多,即使同样电压等级下,也存在两台参数相差很多甚至是完全不同的电阻柜。中性点接地电阻柜涉及的参数无非就是电压、电阻、电流、时间,时间一般都是选择10S,由于U(电压)=I(电流)*R(电阻),我们只需知道U、I、R三个参数中的两个,就可以确定第三个参数。但是很多情况下,客户只提供了U(电压),提供了系统运行的一些情况。那么这种情况下我们如何选择或确定中性点接地电阻柜的电阻值?

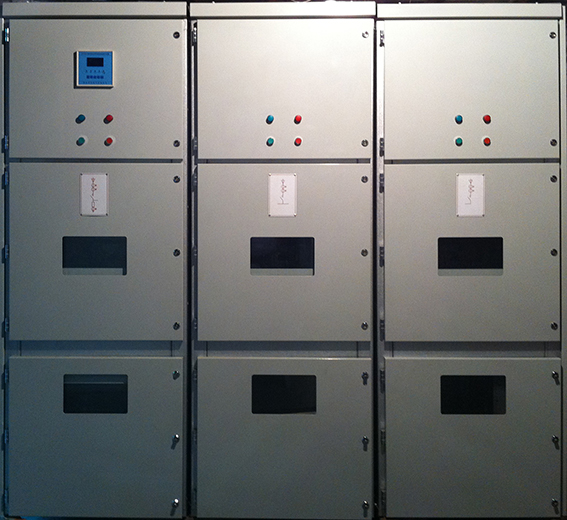

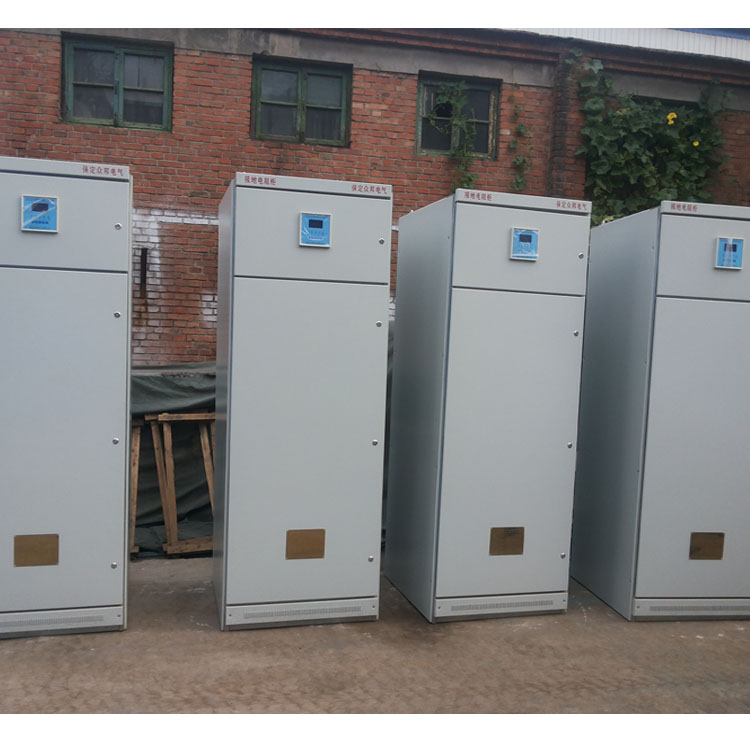

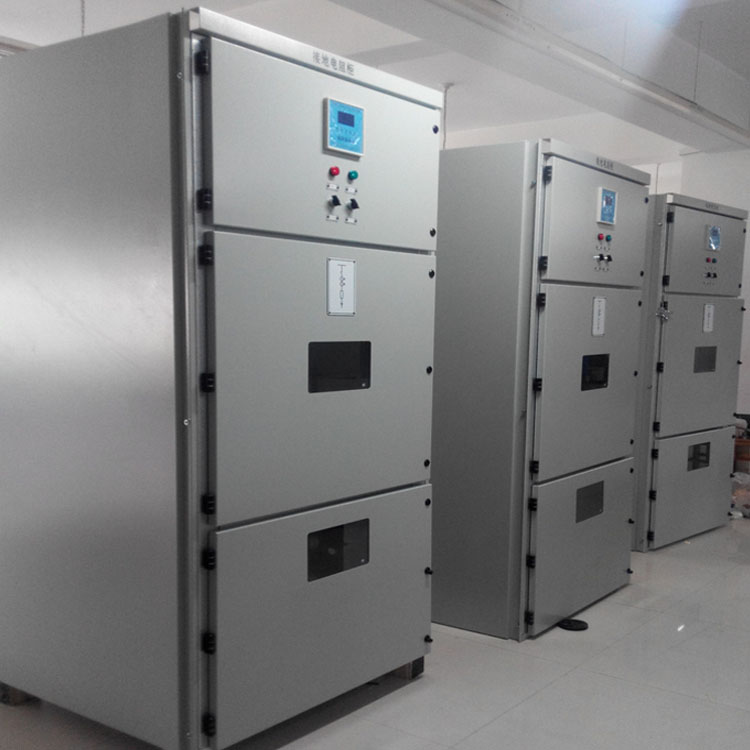

配电系统中性点接地方式是一个综合性、系统性的科学性问题,关系到电网的运行可靠性。NS-BZ中性点接地电阻柜方式主要优点是可以限制电网过电压水平,主要应用在以电缆为主的配电网中。

中性点电阻应根据以下条件综合分析,进行合理选择:

a.按限制弧光接地过电压的要求选择

当IR= Ic时,在半个周期内可将电网对地电容的电荷泄放到只有0.043 Q0,这时可将间歇性弧光过电压倍数限制在2.5倍以内。当IR= 4Ic时,可将间歇性弧光过电压倍数限制在2倍以内,一般选取IR= (1~4)Ic即可满足限制间歇性弧光过电压的要求。(IR指流过电阻电流,Ic指系统电容电流。)

b.按保证继电保护灵敏度的要求选择

中性点经电阻接地系统是通过各条线路的零序保护来判断故障线路的,当某条线路发生单相接地故障时,该线路的零序保护动作,跳开本线路的断路器,使故障点与电源隔离。

在中性点经低电电阻或电阻接地系统中,当发生金属性单相接地时,流过故障线路的零序故障电流Ijd=(IR2+ICΣ2)½,流过非故障线路的零序电流为馈线本身的电容电流IC。L,Ijd远远大于IC。L,线路的零序保护是按躲过本线路的对地电容电流进行整定的,单相接地时,故障电流远远大于整定植,保护灵敏度是完全可以保证的。

c.按降低对通信线路的干扰影响考虑

为了降低中性点经小电阻接地配电网单相接地时对通信线路的影响,应选择阻值较小的中性点接地电阻,同时尽量减小馈电线路的平行敷设长度,增大两种线路之间的距离。

d.从对人生安全方面考虑

中性点经小电阻接地系统在发生单相接地故障时,由于保护能正确动作跳闸,在短时间内使接地故障线路失去电源,一方面可使触电人员在很短的时间内脱离电源,大大减小对触电人员的伤害程度。另一方面,由于保护动作跳闸的时间很短,人员在保护动作的时限内接触故障点的概率是非常小的。也就大大的减少了单相接地故障时造成人身伤害事故机会。电缆线路在发生单相接地时由于外皮的分流作用,入地电流仅有一小部分,所以引起的地电位升高也比较小,一般不会造成危险的跨步电压和接触电压。

所以从降低故障点的跨步电压和接触电压角度考虑,IR值越小越好,即中性点接地电阻阻值越大越越好。

e.从减小故障点接地短路电流考虑

故障点的单相接地短路电流越大,故障时对故障设备的损害越大,从减小单相接地故障电流对故障设备的损害程度考虑,中性点接地电阻的阻值越大越好。每种事物都有它的规律性,都在等待我们去发现、去总结。中性点接地电阻柜也不例外。

fqj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

中性点接地电阻柜的分类介绍

中性点接地电阻柜可以分为3种:变压器中性点接地电阻柜、发电机中性点接地电阻柜、低压接地电阻柜。
发表于 2021-04-27 11:10 18次阅读
中性点接地电阻柜的分类介绍

关于NS-DR低压接地电阻柜的介绍

保定市新思达电气科技有限公司生产的NS-DR低压接地电阻柜是220V-1000 V低压系统接地电阻的....
发表于 2021-04-27 10:43 50次阅读
关于NS-DR低压接地电阻柜的介绍

接地电阻柜的作用介绍

接地电阻柜国际广泛采用发电机中性点高阻接地,以限制接地电流,防止各种过电压的危害。中性点通过电阻器接....
发表于 2021-04-27 10:17 32次阅读
接地电阻柜的作用介绍

如何选择变压器中性点接地方式

随着我国城网农网改造的深入发展,配电网容量迅速增加,网络结构日趋完善,根据建设需要,架空裸导线路正逐....
发表于 2021-04-27 10:09 98次阅读
如何选择变压器中性点接地方式

NS-DR低压接地电阻柜的用途

NS-DR低压接地电阻柜,指的是用于220V~1000V低压系统中接地用电阻配套装置。主要用于低压柴....
发表于 2021-04-27 09:56 15次阅读
NS-DR低压接地电阻柜的用途

低压接地电阻柜出现故障的原因

低压接地电阻柜在日常的正常工作中,经常会因为安装不良而出现一些不该发生的事故,下面由给大家讲解一下低....
发表于 2021-04-27 09:51 14次阅读
低压接地电阻柜出现故障的原因

NS-DR低压接地电阻柜的发展优势

根据我国《煤矿用电安全规程》上的明确规定:中性点直接接地的变压器或者是发电机是不允许直接向井下供电的....
发表于 2021-04-27 09:49 14次阅读
NS-DR低压接地电阻柜的发展优势

NS-DR低压接地电阻柜安装注意事项

NS-DR低压接地电阻柜是220V~1000V低压系统中接地用电阻配套装置。为了提高1000V/66....
发表于 2021-04-27 09:43 19次阅读
NS-DR低压接地电阻柜安装注意事项

浅谈中性点接地电阻柜的优势

在电力系统中,接地电阻柜的应用是非常多的,他的优势也是非常明显的,使用中性点接地电阻柜不仅可以避免很....
发表于 2021-04-27 09:35 35次阅读
浅谈中性点接地电阻柜的优势

选择中性点接地电阻柜的注意事项

中性点接地电阻柜是一种较好的成套接地设备,其中也包括接地变压器、电阻器、电阻柜智能监控装置、隔离开关....
发表于 2021-04-26 15:34 25次阅读
选择中性点接地电阻柜的注意事项

NS-FZ型发电机中性点接地电阻柜概述及特点

NS-FZ型发电机中性点接地电阻柜为专用于发电厂发电机中性点采用高电阻接地的成套装置。发电机电压等级....
发表于 2021-04-26 14:58 19次阅读
NS-FZ型发电机中性点接地电阻柜概述及特点

接地开关柜的基本控制原理是什么

NS-FZ/JCG系列发电机中性点接地电阻柜/接地开关柜数据中心专用,可以起到限制接地电流、防止各种....
发表于 2021-04-26 10:15 18次阅读
接地开关柜的基本控制原理是什么

接地电阻柜的作用及种类

接地电阻柜,即中性点接地电阻柜,分为NSDR低压接地电阻柜、NSBZ变压器中性点接地电阻柜和NSFZ....
发表于 2021-04-26 09:57 17次阅读
接地电阻柜的作用及种类

接地电阻柜的特点是什么

接地电阻柜产品在逐渐趋向于多样化,接地电阻柜将零散的单相变压器、电阻器、电流互感器、接地保护输出端子....
发表于 2021-04-23 14:31 21次阅读
接地电阻柜的特点是什么

中性点接地电阻柜该怎么进行连接

中性点接地电阻柜是使用在中性点不接地的供电系统中的,在我国通常都是使用在6KV、10KV和400V,....
发表于 2021-04-23 14:26 30次阅读
中性点接地电阻柜该怎么进行连接

没有中性点接地电阻柜对中性点三相不平衡的影响

我们知道中性点电阻柜和成套的中性点间隙装置是变压器中性点的保护装置。单相故障时,可进行保护;如果单相....
发表于 2021-04-20 16:40 43次阅读
没有中性点接地电阻柜对中性点三相不平衡的影响

运放的选择策略有哪些?有哪些典型应用?

运放的选择策略有哪些? 运放的分类有哪几种?典型应用有哪些? ...
发表于 2021-04-20 07:26 0次阅读
运放的选择策略有哪些?有哪些典型应用?

变压器中性点接地电阻柜的设备特性是什么

1.目标明确,保护到位 变压器中性点接地电阻柜适用于系统中性点小电阻或中电阻接地的场合。此时,当电网....
发表于 2021-04-17 10:36 130次阅读
变压器中性点接地电阻柜的设备特性是什么

变压器中性点接地电阻柜是什么,它有何作用

《接地电阻柜的工作原理》 我国电力系统常用的中性点接地方式有:中性点直接接地、中性点不接地、中性点经....
发表于 2021-04-12 15:55 74次阅读
变压器中性点接地电阻柜是什么,它有何作用

关于标准1%电阻值的问题

请问一下关于标准1%电阻值的问题
发表于 2021-04-12 07:17 0次阅读
关于标准1%电阻值的问题

浅述绝缘电阻测试仪要测绝缘电阻和吸收比试验意义

一、直流电压作用下流过绝缘介质的电流 当电气设备绝缘的两端施加直流电压时,将有一电流流过绝缘介质,这....
发表于 2021-04-06 13:46 201次阅读
浅述绝缘电阻测试仪要测绝缘电阻和吸收比试验意义

你真的了解EMI设计中的重要电子元件磁珠吗?

作为一种常见的电子元件,磁珠的主要功能是抑制信号线的高频噪声,因为其优异的抑制电磁干扰性能,被广泛应....
发表于 2021-04-04 09:58 251次阅读
你真的了解EMI设计中的重要电子元件磁珠吗?

什么是制动斩波器及制动单元?

四象限运行就是负载能够反过来驱动电动机.典型的例子就是升降机应用,重物下放过程中,负载反过来驱动电动....
发表于 2021-03-02 11:05 580次阅读
什么是制动斩波器及制动单元?

35KV接地电阻柜在移动阿里巴巴项目中的应用

35KV接地电阻柜广泛应用于移动阿里巴巴项目 一、电阻柜概述 保定众邦电气有限公司生产的ZD-DNR....
发表于 2021-03-01 15:24 64次阅读
35KV接地电阻柜在移动阿里巴巴项目中的应用

接地电阻柜的主要应用领域都有哪些

接地电阻柜的应用主要表现在哪些领域?中性点接地电阻柜最常用的领域是电力设备的使用。 中性点电阻柜可为....
发表于 2021-03-01 15:19 50次阅读
接地电阻柜的主要应用领域都有哪些

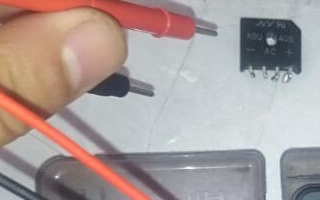

电工必知整流桥好坏的两种检测方法

首先要了解一下交流端和直流端在没有标注的情况下怎么判断出来:把万用表调到的R*100档位,红表笔固定....
发表于 2021-02-17 17:52 841次阅读
电工必知整流桥好坏的两种检测方法

浅析IT系统的优缺点及为什么一般不引出中性线

如果IT系统引出中性线会造成什么结果呢?中性线没有发生接地故障时,系统可以正常工作。IT系统某相发生....
发表于 2021-02-14 18:24 1236次阅读
浅析IT系统的优缺点及为什么一般不引出中性线

如何测量钢管的电阻值

想测量一根500米长的钢管的电阻值,最简单的方法就是用数字万用表的电阻档去测量其阻值,测量时,将数字....
发表于 2020-10-30 17:48 544次阅读
如何测量钢管的电阻值

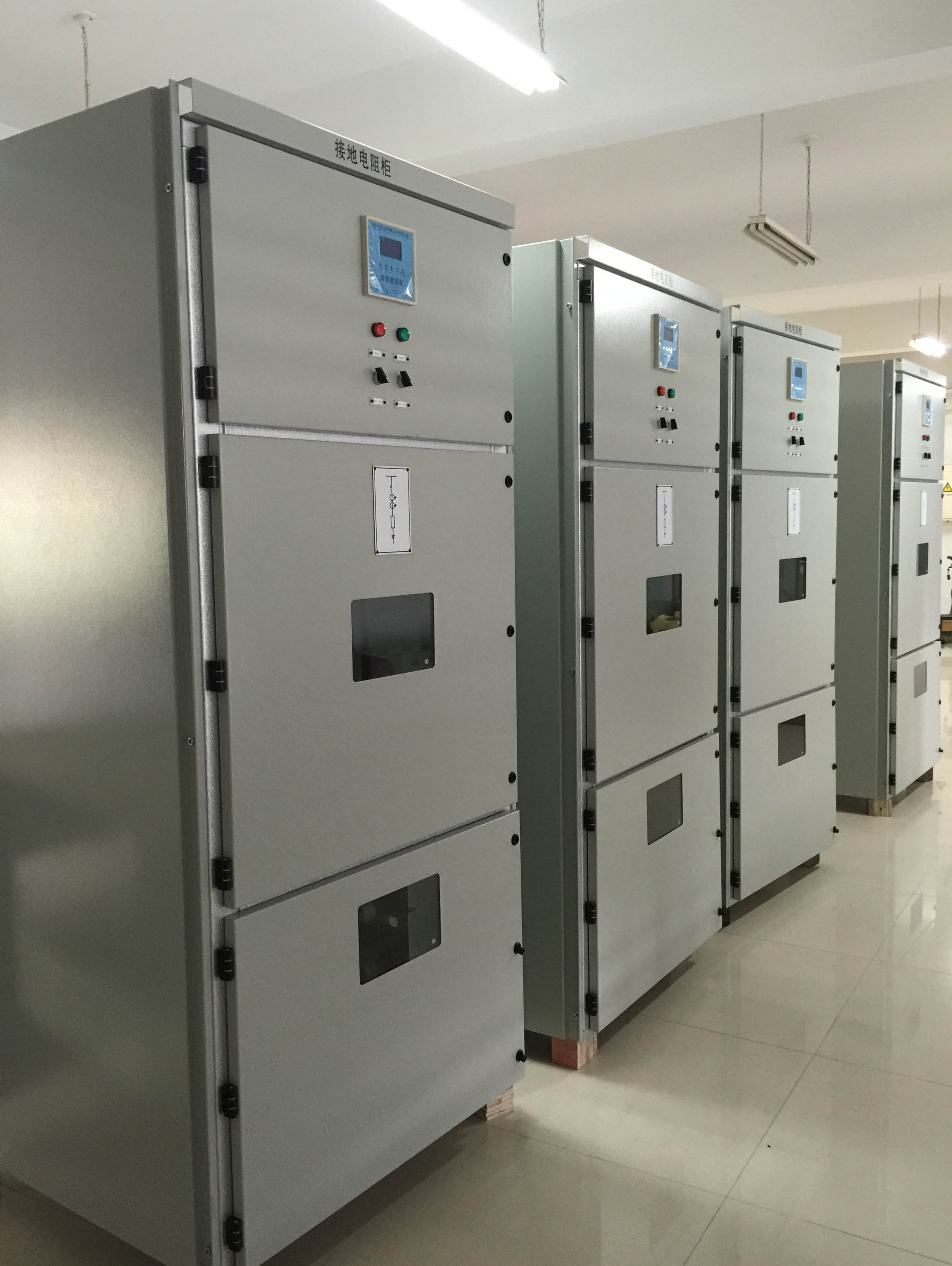

关于发电机中性点接地电阻柜的相关技术指导

发电机中性点接地电阻柜的概述以及技术指导,发电机在运行中,发生单相接地是最常见的故障,其危害性在于故....
发表于 2020-09-11 11:36 219次阅读
关于发电机中性点接地电阻柜的相关技术指导

电阻柜在电力行业中的应用,它的价值是什么

电阻柜在电力行业发展中有哪些价值?自电阻柜以质优价廉投放市场以来,得到了全国电阻柜用户的一致好评。电....
发表于 2020-09-11 10:27 165次阅读
电阻柜在电力行业中的应用,它的价值是什么

ZB-DNR低压接地电阻柜的使用方法以及注意事项

1. 电阻柜的柜体一般采用GGD、GCS柜体,也可以采用冷轧钢板柜体或不锈钢柜耐腐蚀,一般用于户内,....
发表于 2020-08-12 16:01 273次阅读
ZB-DNR低压接地电阻柜的使用方法以及注意事项

为何实际电路和教科书电路差别这么大?

教科书中的电路就像经典力学里面牛顿的惯性定律一样,打个比方。惯性定律讲在理想光滑平面上有初速度的运动....
发表于 2020-08-04 10:38 1887次阅读
为何实际电路和教科书电路差别这么大?

选购中性点接地电阻柜时的注意事项和选购方法

中性点接地电阻柜需要根据不同的现场,不同的保护对象来选择,所以中性点接地电阻柜很少是现货现卖的,都需....
发表于 2020-07-17 11:50 156次阅读
选购中性点接地电阻柜时的注意事项和选购方法

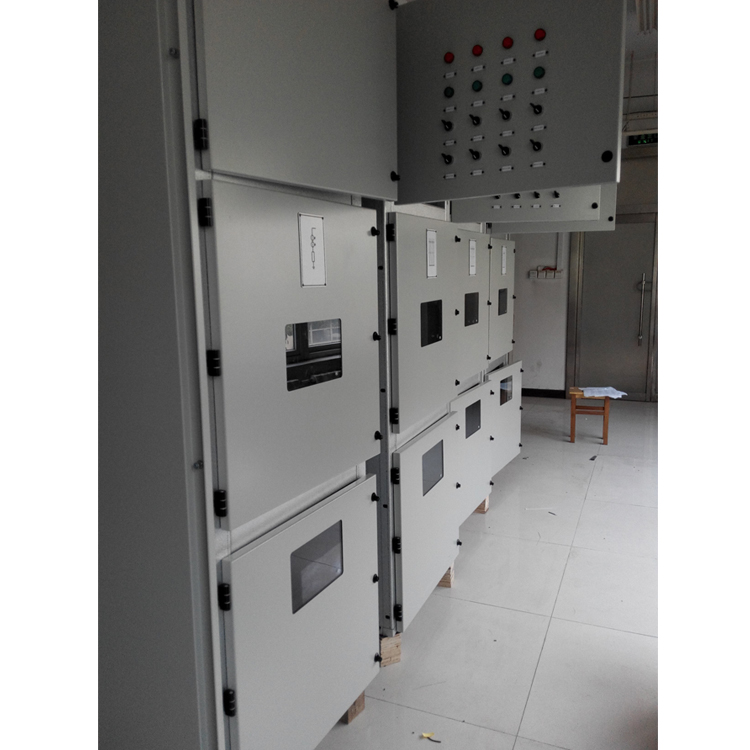

中性点接地电阻柜中的电阻器的相关计算

在系统中,中性点接地电阻柜一般采用的是中性点不接地,或者经小电阻或者消弧线圈等接地。 中性点接地电阻....
发表于 2020-05-26 14:16 403次阅读
中性点接地电阻柜中的电阻器的相关计算

发电机中性点接地电阻柜中隔离开关的应用

发电机中性点接地电阻柜经常需要安装隔离开关,他可以明显的看到断开点,确保检修和实验人员的安全。但是它....
发表于 2020-05-26 11:05 331次阅读
发电机中性点接地电阻柜中隔离开关的应用

发电机中性点接地电阻柜出现了漏电现象应该怎样解决...

发电机中性点接地电阻柜适用于3~66KV的电力系统中,以电缆线路为主的城市配电网、大型工矿企业、机场....
发表于 2020-05-26 10:27 384次阅读
发电机中性点接地电阻柜出现了漏电现象应该怎样解决...

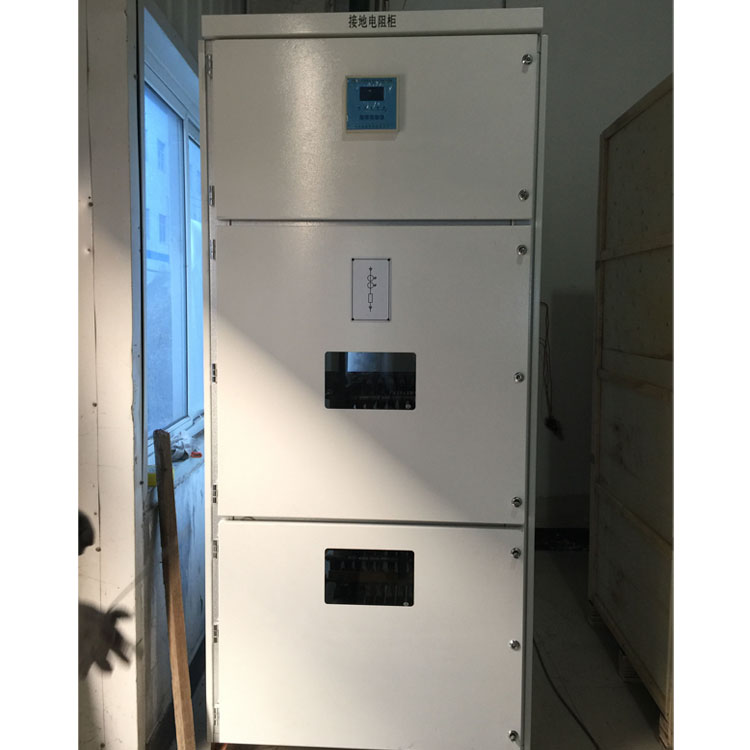

发电机中性点接地电阻柜在选用需要注意什么

发电机中性点接地电阻柜可以把故障电流限制到适当值,一方面使继电保护有足够的灵敏度和选择性,同时又使故....
发表于 2020-03-13 09:58 592次阅读
发电机中性点接地电阻柜在选用需要注意什么

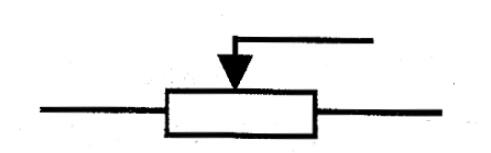

带开关电位器图形符号怎么画
