真空断路器的电气间隙与爬电距离之间的分析

2021年04月27日 11:16 次阅读

电器商品的电气间隙,(真空断路器)尽量依据低压系统的绝缘互相配合,而绝缘互相配合则是建立在一瞬间过电压被限制在规定的破坏性承担电压,而系统中的电器或机械设备导致的一瞬间过电压也尽量低于开关电源电路系统规定的破坏性电压。因此:

1.电器的额定值绝缘电压应≥开关电源电路系统的额定值电压

2.电器的额定值破坏性承担电压应≥开关电源电路系统的额定值破坏性承担电压

3.电器导致的暂态过程过电压应≤开关电源电路系统的额定值破坏性承担电压。

依据以上三规范,电器的额定值破坏性承担电压(首先选择值)Uimp就与开关电源电路系统的相对地电压和电器的安裝种类等有十分大的关系:相对地电压值越大,安裝种类越高[分为I(信号水平级)、Ⅱ(负载水平级)、Ⅲ(变电设备水平级)、Ⅳ(开关电源电路水平级)],要求额定值破坏性承担电压就越大。例如相对地电压为220V,安裝种类为Ⅲ时,Uimp为4.0KV,假如安裝种类为Ⅳ,Uimp为6.0KV。一般塑壳式真空断路器的Uimp为6.0KV空气污染等级3级或四级,其至少的电气间隙是5.5mm。而产品的实际的电气间隙,都超出5.5mm。

相关爬电距离,GB/T14048.1《低压开关设备与控制设备总则》规定:电器(产品)的至少爬电距离与额定值绝缘电压(或实际工作上电压)、电器产品运用场所的空气污染等级以及?例如:额定值绝缘电压为660(690)V,空气污染等级为3,产品运用的绝缘原料级别为Ⅲa(175≤cTI〈400,CTI为绝缘原料的走电绝缘性指数〉,至少爬电距离为11mm。

一般真空断路器的爬电距离都极大地超过规定的数值。总体来说,倘若电器产品的电气间隙和爬电距离,保证绝缘互相配合要求,就不易因为外部过电压或线路机械设备本身的操作过程过电压造成机械设备的化学物质电透过。GB7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》(等郊于IEC439-1:1992),对绝缘互相配合的要求与GB/T14048.1是完全一样的。

有一些机械设备电器生产厂家明确指出真空断路器走线用接地铜排,其各相相正中间的(汽体)间隔应超出12mm,有的甚至明确指出真空断路器的电气间隙应超出20mm。这类要求是不合理的,它早就超出了绝缘互相配合的要求。对于大电总流量型号规格,为了更好地能够更好地避免在产生短路容量时导致电动排斥力,或是大电总流量时电导体发热,为了更好地能够更好地提高散热室内空间设计,因而适当拓宽多色的室内空间设计间隔也是可以的。

这时候无论是保证12mm或20mm,都能够由机械设备电器生产厂家自行解决,或请电器元件厂提供有弯头的接线端子或连接板(片)来进行。一般真空断路器原装时,都提供开关电源电路端多色的隔弧板,以防止电孤喷出时造成多色短路故障常见故障。零飞弧的真空断路器为防开断短路容量时有水解反应分子式逸出,也安裝这种隔弧板。如果沒有隔弧板,则对裸接地铜排可绑扎绝缘带,其间隔应非常大100毫米。

fqj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

中性点接地电阻柜的分类介绍

中性点接地电阻柜可以分为3种:变压器中性点接地电阻柜、发电机中性点接地电阻柜、低压接地电阻柜。
发表于 2021-04-27 11:10 2次阅读
中性点接地电阻柜的分类介绍

修复电池武林秘籍“三板斧”你来尝试!

若放电曲线与正常曲线相似,仅是平台段非常短,则电池极可能是早期容量损失(PCL)。深放电并过充电,通....
发表于 2021-04-27 10:53 4次阅读
修复电池武林秘籍“三板斧”你来尝试!

如何选择变压器中性点接地方式

随着我国城网农网改造的深入发展,配电网容量迅速增加,网络结构日趋完善,根据建设需要,架空裸导线路正逐....
发表于 2021-04-27 10:09 6次阅读
如何选择变压器中性点接地方式

单片机和esp8266的连接

51单片机的电压为5v,esp8266的电压为3.3v。通过串联1k电阻,可以降压直接连接嘛...
发表于 2021-04-26 20:37 45次阅读
单片机和esp8266的连接

电力电容器的作用是什么

一般的电容多用于在线路板上面,但是还有一些特定的电容适用于大型的电力设备当中,虽然在市场中占比不大,....
发表于 2021-04-26 15:03 11次阅读
电力电容器的作用是什么

发电机中性点接地方式介绍

发电机中性点接地方式的选择发电机是电力系统的原动力,在运行中必须具备对突发性故障的应变能力,发电机中....
发表于 2021-04-26 14:47 45次阅读
发电机中性点接地方式介绍

电缆接地箱的种类有哪些

根据电压等级分类,一般情况下电压等级在35KV以下采用三芯电缆的情况比较多。三芯电缆只需要电缆终端及....
发表于 2021-04-26 14:34 11次阅读
电缆接地箱的种类有哪些

NS-FZ发电机中性点接地电阻柜的相关知识

NS-FZ发电机中性点接地电阻柜是安装在发电机中性点上的保护性设备,其原理是中性点通过电阻接地可以把....
发表于 2021-04-26 14:29 12次阅读
NS-FZ发电机中性点接地电阻柜的相关知识

变压器中性点间隙保护装置特点介绍

110kV、220kV是供电网络的主要电压等级,由于电压很高,中性点一般采用直接接地方式,由于继电保....
发表于 2021-04-26 14:02 10次阅读
变压器中性点间隙保护装置特点介绍

电力智能运维有哪些好处

近年来,在新一轮工业革命的背景下,工业互联网建设是我国经济发展战略转型的重要抓手。能源互联网是工业互....
发表于 2021-04-26 11:53 65次阅读
电力智能运维有哪些好处

接地电阻柜的作用及种类

接地电阻柜,即中性点接地电阻柜,分为NSDR低压接地电阻柜、NSBZ变压器中性点接地电阻柜和NSFZ....
发表于 2021-04-26 09:57 11次阅读
接地电阻柜的作用及种类

逆变器的主要技术指标

在光伏系统中,太阳电池发出的电能先由蓄电池储存起来,然后经过逆变器逆变成220V或380V的交流电,....
发表于 2021-04-26 09:13 97次阅读
逆变器的主要技术指标

关于TSA5059的基本知识点汇总

TSA5059是什么? TSA5059工作原理是什么? 有什么方法可以控制TSA5059? TSA5059有什么典型应用? ...
发表于 2021-04-26 06:32 0次阅读
关于TSA5059的基本知识点汇总

如何去预测地弹的大小?

预测地弹大小的方法有哪些?
发表于 2021-04-26 06:00 0次阅读
如何去预测地弹的大小?

电容安装时的注意事项​

作为电子行业中体型微小的产品之一,电容在众多电器产品的线路板中可谓是随处可见,一块巴掌大小的金属板面....
发表于 2021-04-25 15:00 34次阅读
电容安装时的注意事项​

如何抑制电源纹波噪声,有什么有效方法吗

在应用电源模块常见的问题中,降低负载端的纹波噪声是大多数用户都关心的。那么模块的纹波噪声该如何降低?....
发表于 2021-04-25 14:43 47次阅读
如何抑制电源纹波噪声,有什么有效方法吗

关于柴油发电机日常使用时的一些注意事项

不同品牌的发电机,不同功率的发电机,价格也不尽相同。就类别而言,发电机的分类包括:发电机分:直流发电....
发表于 2021-04-25 14:18 15次阅读
关于柴油发电机日常使用时的一些注意事项

关于柴油发电机组常见的55个基础知识问答

广大客户作为柴油发电机组的拥有者和使用者, 在使用发电机组的时候不仅要对柴油发电机组有基本的认识了解....
发表于 2021-04-25 14:09 31次阅读
关于柴油发电机组常见的55个基础知识问答

剖析三元锂电池挤压损伤试验

电动汽车主要是以动力电池作为动力源,由此引入了动力电池包、高低压线束以及负载端防护等一系列问题。而动....
发表于 2021-04-25 14:04 127次阅读
剖析三元锂电池挤压损伤试验

柴油发电机的工作原理以及基本结构的介绍

今天长沙示旺机电公司和大家聊聊有关湖南发电机基本结构,工作原理及采购时注意事项,总结为一句话:柴油发....
发表于 2021-04-25 12:10 36次阅读
柴油发电机的工作原理以及基本结构的介绍

直流电源管脚为什么需要增加电容

除电阻外,在我们的设计中,最常用的设备是电容。不要小看这些小小的电容,作用是非常大的,如果在电路中使....
发表于 2021-04-25 09:44 46次阅读
直流电源管脚为什么需要增加电容

什么是电子负载,电子负载的注意要点有哪些

1、什么是电子负载? 负载是一种消耗电能的设备,可以将电能转换为机械能、热能、光能、所需的风能或电能....
发表于 2021-04-23 17:46 441次阅读
什么是电子负载,电子负载的注意要点有哪些

剩余电流动作断路器被烧毁的原因是什么

与你家里开的电器是多少沒有多少关联。(剩余电流动作断路器)可能是剩余电流动作断路器的额定值电流选择过....
发表于 2021-04-23 17:11 31次阅读
剩余电流动作断路器被烧毁的原因是什么

剩余电流动作断路器不按时跳闸的原因分析

现如今供电系统及其电机控制路线之中,(剩余电流动作断路器)更加普遍采用的过电流保护机器设备,各式各样....
发表于 2021-04-23 17:03 39次阅读
剩余电流动作断路器不按时跳闸的原因分析

联动台的正常应用标准是怎样的

联动台是吊车的重要组成一部分,一切正常运用应具备以下特点: 1)塔自锁互锁站附近的汽体温度不超过40....
发表于 2021-04-23 16:55 52次阅读
联动台的正常应用标准是怎样的

接地电阻柜的特点是什么

接地电阻柜产品在逐渐趋向于多样化,接地电阻柜将零散的单相变压器、电阻器、电流互感器、接地保护输出端子....
发表于 2021-04-23 14:31 19次阅读
接地电阻柜的特点是什么

稳压电源哪些牌子好

稳压电源是一种可以为负载提供稳定的交流或直流电源的电子设备,分为两类:交流稳压电源和直流稳压电源。
发表于 2021-04-23 09:34 94次阅读
稳压电源哪些牌子好

直流电源如何输出正负电压

您可能需要从直流电源获得正电压输出和负电压输出,以用于应用或测试目的。这需要至少两个直流电源,或具有....
发表于 2021-04-23 09:29 80次阅读
直流电源如何输出正负电压

请问怎样去设计D类音频系统的斩波运放电路?

斩波运放的工作原理是什么? 怎样去设计斩波运放电路? 如何降低D类音频系统的低频噪声和电压失调? ...
发表于 2021-04-23 07:28 0次阅读
请问怎样去设计D类音频系统的斩波运放电路?

电感电流与电压的关系

感抗与电感、频率成正比,因此电感线圈对高频电流的阻碍作用很大,而对直流则可视作短路。还应该注意,感抗....
发表于 2021-04-22 14:07 72次阅读
电感电流与电压的关系

探究完美的电气控制柜是怎样设计出来的?

一个好的电气控制柜离不开工人娴熟的技艺,更离不开设计人员科学和实用的设计。如何才能设计出一面合格的电....
发表于 2021-04-22 11:34 183次阅读
探究完美的电气控制柜是怎样设计出来的?

防水泄压膜的特点介绍

防水泄压膜按照字面意思就是一种防水且能泄压的薄膜,其实本质上还是防水透气膜,防水泄压膜主要目的是在防....
发表于 2021-04-22 09:30 38次阅读
防水泄压膜的特点介绍

关于静电防护的基本知识都总结好了

静电防护原理    静电防护方法 静电防护器材 电子产品制造中防静电技术指标要求 ...
发表于 2021-04-22 07:15 0次阅读
关于静电防护的基本知识都总结好了

LED照明设计基础知识速看

LED驱动器通用要求 LED驱动电源的拓扑结构 LED照明能效问题 LED驱动器标准 ...
发表于 2021-04-22 07:10 0次阅读
LED照明设计基础知识速看

怎样去认识电压比较器给混合信号应用带来的价值?

怎样去认识电压比较器给混合信号应用带来的价值?...
发表于 2021-04-22 07:02 0次阅读
怎样去认识电压比较器给混合信号应用带来的价值?

带负氧离子发生器的自动空气清新机电路 电子资料

本文介绍的空气清新机带有自动检测功能,当室内空气污浊或有害气体达到一定浓度时,能够自动产生负氧离子,保持空气清...
发表于 2021-04-22 06:51 0次阅读
带负氧离子发生器的自动空气清新机电路 电子资料

如何利用水触点给双向可控硅SCR提供触发电压

用“热得快”烧水方便快捷,但不足之处是一旦使用不慎烧水过久,引起水位过低,导致发热管烧坏,甚至损坏热水瓶;或者...
发表于 2021-04-22 06:46 0次阅读
如何利用水触点给双向可控硅SCR提供触发电压

一款节能的25W节能灯电路电子资料

本文介绍一种实用的LED自动应急照明灯电路,它用24只发光二极管串并联后待命,它能在市电停电或家中交流电路故障或...
发表于 2021-04-22 06:28 0次阅读
一款节能的25W节能灯电路电子资料

你一定要看的五种变频器常见故障分析

变频器作为自动化工厂生产的交换器,在生产作业中的作用毋庸置疑,今天,小编将变频器常见故障分析做简繁整....
发表于 2021-04-21 14:09 199次阅读
你一定要看的五种变频器常见故障分析

简述TCXO的5个关键元件 快进来看看吧!

从去年下半年开始,TCXO温补晶振变得炙手可热。今天,我们继续讨论一下温度控制的晶体振荡器。 在我们....
发表于 2021-04-21 12:01 109次阅读
简述TCXO的5个关键元件 快进来看看吧!

小型电压互感器的爆炸能否防止

说到小型电压互感器爆炸状况的防止,就这一点而言,大家实际上也就是要留意应当要检查一下小型电压互感器之....
发表于 2021-04-21 10:34 58次阅读
小型电压互感器的爆炸能否防止

简述Kelvin四线连接电阻测试技术及应用

介绍了开尔文(Kelvin)四线连接方式测试电阻的原理,针对复杂电阻网络提出电阻隔离测试技术。分析了....
发表于 2021-04-21 10:24 246次阅读
简述Kelvin四线连接电阻测试技术及应用

如何正确操作高压差分探头

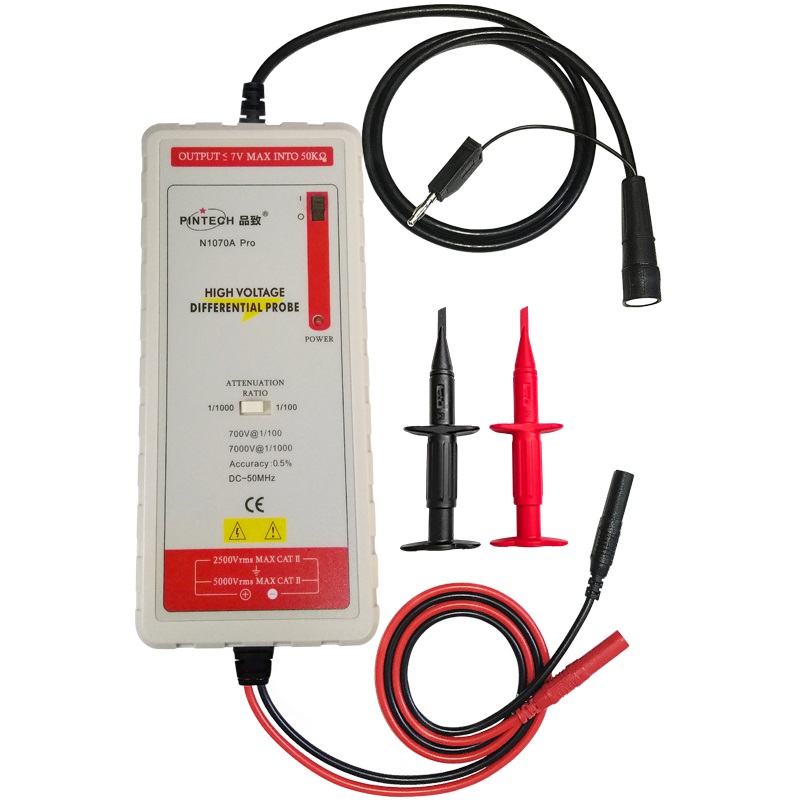

pintech品致高压差分探头广泛应用于各种场合。它可以为当今高速功率测量、车辆总线测量和数字系统设....
