无源探头接地线的影响都有哪些

2021年04月25日 14:41 次阅读

无源探头以其坚固耐用、价格低廉的优点,被工程师广泛应用在各种测试中,无源探头的带宽介于几百MHz到1GHz之间,该规格是在工厂用具有特定接地电感和源阻抗的专用测试夹具获得的。这些探头配有测量时需要使用的接地线,接地线的方式可能会对探头的实际带宽和响应产生重大影响。

探头的手册中会显示探头的输入电阻和输入电容,对于500MHz带宽的探头,典型值为C = 9.5 pF,R = 10 M欧姆,但是手册中缺少的一个指标是接地线电感,这是因为人们可选择的示波器探头接地方式有很多种,相互之间差异很大。


带有长接地线的无源探头等效电路模型

最常用的探头接地方法是使用末端为鳄鱼夹的长地线,这可能会产生大于200nH的接地回路电感,这会极大地影响探头的性能。但在大多数情况下,人们使用的接地线是长鳄鱼夹线,这对探头的带宽和频率响应带来影响。为了改善探头的实际带宽,须选用一些特殊的无源探头附件来改善R和L。比如使用刀片状地线或弹簧状地线。另外改善电路环路也很重要,比如探头就近连接低感抗的地,下图使用铜箔,为探头提供了一个优质的地连接点。

为了进一步验证地线效应对测量的影响,我们使用两种地线方式来测量同一个5MHz方波信号,连接图如下:


测试结果显示长地线的电感效应引起了方波震荡。

结论:示波器无源探头对地线的感抗和被测电路的源阻抗非常敏感。在用无源探头连接被测物时要特别考虑这个因素。

fqj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

关于PCB布线时的规则与技巧

PCB板中的电源、地线的处理 数字电路与模拟电路的共地处理 布线中网络系统的作用 ...
发表于 2021-04-23 07:01 0次阅读
关于PCB布线时的规则与技巧

DC/DC转换器设计原则和地线连接方法

接地线设计有哪些原则需要遵循? 有哪几种PCB设计示例? ...
发表于 2021-04-23 06:06 0次阅读
DC/DC转换器设计原则和地线连接方法

【示波器旅行指南|工程师如何开启一场说走就走的旅...

小泰是泰克MSO6B示波器,高达10G带宽、50G采样率、八个通道,帮助工程师及时完成任务,又可以随....
发表于 2021-04-20 09:44 740次阅读
【示波器旅行指南|工程师如何开启一场说走就走的旅...

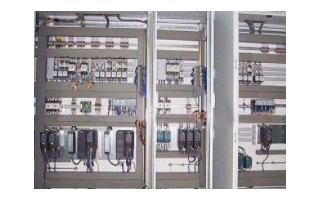

PLC主要抗干扰措施

PLC控制系统的地线包括系统地、屏蔽地、交流地和保护地等。接地系统混乱对PLC系统的干扰主要是各个接....
发表于 2021-03-23 15:08 196次阅读
PLC主要抗干扰措施

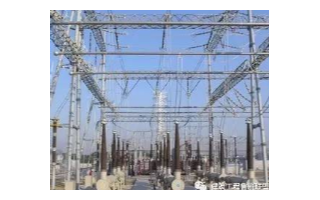

变电站电气安装中存在的主要问题分析

为了满足反措要求, 在全站除电源箱和检修电源箱外, 其余与保护相关的端子箱内均要求加装接地铜排, 其....
发表于 2021-03-16 10:01 70次阅读
变电站电气安装中存在的主要问题分析

接线端子使用中常见问题分析

有两种可能:端子松动造成接触电阻过大,从而过热;端子未松动,但是回路因某种未知原因而过电流发热,例如....
发表于 2021-01-23 10:13 410次阅读
接线端子使用中常见问题分析

普通的示波器与市电没有隔离是会导致零线或火线对地...

而对于这种场景:示波器直接接市电,电路板接 AC Source,此时对电路板进行测量,甚至测量 AC....
发表于 2020-10-07 10:57 422次阅读
普通的示波器与市电没有隔离是会导致零线或火线对地...

电源纹波测试如何选择合适的示波器探头?

把探头连接上示波器后看到示波器上波形噪声大,是正常的,这是因为没有构成闭合回路耦合进入空间噪声引起的....
发表于 2020-08-07 16:32 1154次阅读
电源纹波测试如何选择合适的示波器探头?

常见的示波器探头有四种,四种探头的介绍

泰克基础示波器,全球已售出超过1,000,000台,以入门级价格,提供优异的测试精度和高级调试功能。....
发表于 2020-07-23 16:05 1189次阅读
常见的示波器探头有四种,四种探头的介绍

火线、零线和接地线有什么区别

我们用测电笔很容易判断出那根线是火线,那根线是零线。在用测电笔测试220V的市电时,如果试电笔的氖管....
发表于 2020-06-15 14:59 1914次阅读
火线、零线和接地线有什么区别

三孔插座的接地线起作用吗

接地线生命安全的保护线!
发表于 2020-06-13 15:09 680次阅读
三孔插座的接地线起作用吗

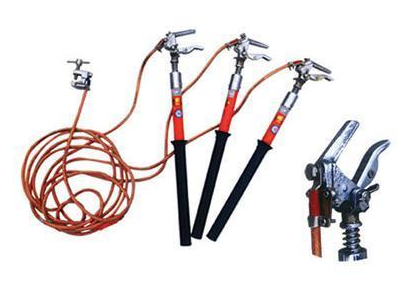

便携式短路接地线的用途及结构

便携式短路接地线作用:高压接地线是用于线路和变电施工,为防止临近带电体产生静电感应触电或误合闸时保证....
发表于 2020-04-06 17:25 388次阅读
便携式短路接地线的用途及结构

便携式短路接地线的技术要求与使用方法

1.施工接地线由接地。
发表于 2020-03-22 17:21 364次阅读
便携式短路接地线的技术要求与使用方法

便携式短路接地线的技术要求及使用方法

1.使用携带型短路接地线前,应先验电确认已停电,在设备上确认无电压后进行。先将接地线夹连接在接地网或....
发表于 2020-03-20 15:00 682次阅读
便携式短路接地线的技术要求及使用方法

高压接地线的操作规范_高压接地线的使用注意事项

高压接地线使用前,应进行外观检查,软铜线有无断头裸露损坏,各处链接是否牢固,如发现软铜线松股、断股、....
发表于 2020-03-12 15:11 4369次阅读
高压接地线的操作规范_高压接地线的使用注意事项

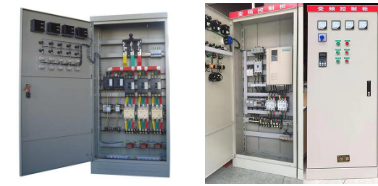

配电柜接地线的接线方法及注意事项

箱内电器部件须接地的部分,也要与PE排连接,所有需要配出的回路中的地线,均由PE排引出,螺栓用铜芯导....
发表于 2020-02-20 21:51 10389次阅读
配电柜接地线的接线方法及注意事项

三相短路接地线的作用_三相短路接地线使用

三相短路挂接地线是一项重要的电气安全技术措施,其操作过程应该严肃、认真、符合技术规范要求,千万不可马....
发表于 2020-01-03 13:52 4941次阅读
三相短路接地线的作用_三相短路接地线使用

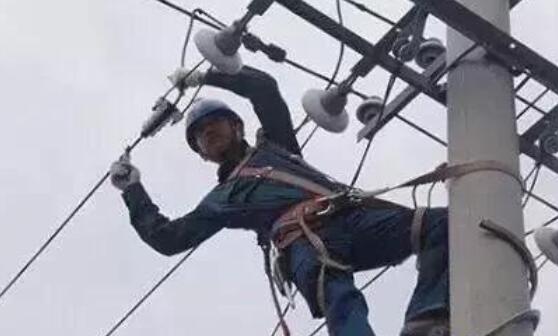

装设接地线的步骤_装设接地线注意事项

装设和拆除接地线时,必须两人进行。当验明设备确实无电后,应立即将检修设备接地,并将三相短路。
发表于 2019-12-19 14:27 8728次阅读
装设接地线的步骤_装设接地线注意事项

短路接地线怎么分类?

短路接地线用途: 用于线路和变电施工,为防止临近带电体产生静电感应触电或误合闸时保证安全之用。 ...
发表于 2019-10-08 14:29 206次阅读
短路接地线怎么分类?

接地线的重要性

 万物出于土,因为土中蕴藏混合的各种金属元素,加之有水,这个地球就成了一个无电阻的大导体,所以电科学....
发表于 2019-09-28 08:06 2853次阅读
接地线的重要性

接零线和地线不同吗?相同点、不同点解析

零线与地线并不是同一概念,零线是中线的俗称,是电力部门提供的工作线路。就是说我们每家每户使用的两线照明线路,一...
发表于 2019-09-18 08:00 892次阅读
接零线和地线不同吗?相同点、不同点解析

三相短路接地线原理

三相短路接地线属于组合式接地线,JDX系列三相短路接地线又名便携式短路接地线,合相式短路接地线,携带....
发表于 2019-05-09 17:23 7315次阅读
三相短路接地线原理

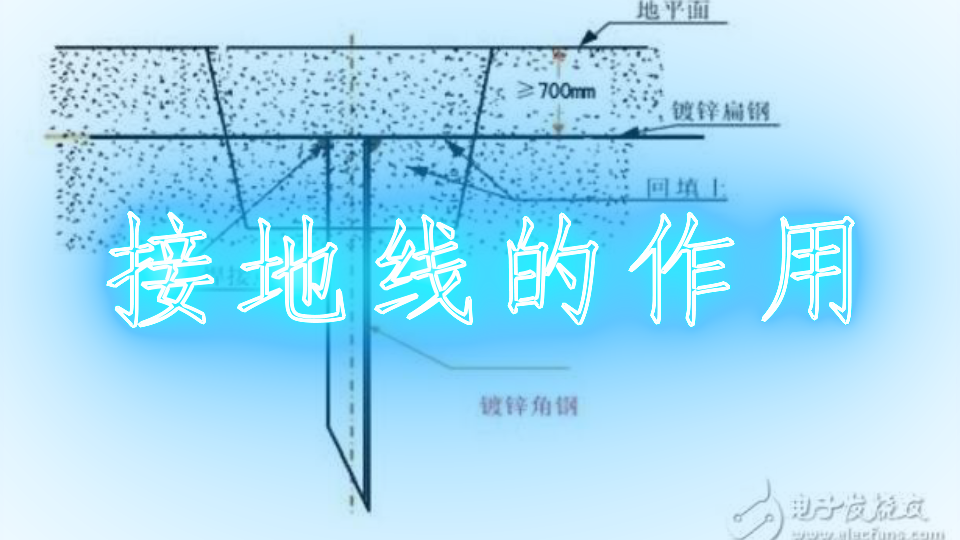

接地线的作用

家用电器设备由于绝缘性能不好或使用环境潮湿,会导致其外壳带有一定静电,严重时会发生触电事故。为了避免....
发表于 2019-03-08 16:41 8239次阅读
接地线的作用

接地装置由什么组成

本文首先介绍了接地装置的组成,其次介绍了塔吊接地装置示意图,最后介绍了接地装置结构图。接地装置由接地....
发表于 2018-08-28 17:34 31455次阅读
接地装置由什么组成

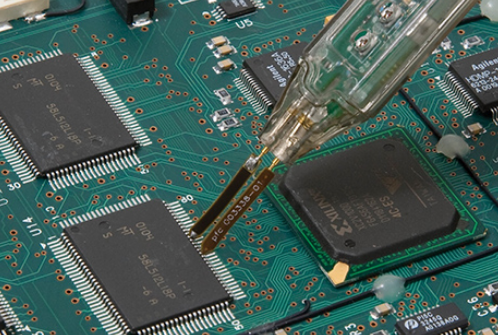

无源探头为何适合带宽在50MHz以下测量应用
