AFPM消防设备电源监控系统的组成以及它的应用介绍

2020年11月09日 14:54 次阅读

1应用介绍

AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统,该系统可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重要消防单位以及石油化工、文教卫生、金融、电信等领域。AFPM100消防设备电源状态监控器是AFPM消防设备电源监控系统的核心,AFPM100监控器通过RS485总线与多台传感器相连,构成集散式消防设备电源监控系统,实时监控消防设备主、备电源的工作状态。

监控器采用集中式、模块化设计,配接传感器,通过监测消防设备电源的电压、电流开关状态等运行相关信息、报警信息、故障信息等,并存储、分析、统计,方便用户进行监控和管理;通过人机交互界面,将消防设备电源的数据汇总显示,具有管理、查看、报警、打印等功能。某特殊医学用途配方食品生产项目,现场安装19台AFPM3-2AV消防电源监控模块分布于强电井消防配电箱内。现场消防电源监控模块采用总线方式接至消控中心的AFPM100壁挂式消防电源监控系统。本设备结构合理、可靠性高、功能较强、维护方便、性价比高,系统界面友好、易学易用。

3设计原则

该项目消防设备电源监控系统其设计遵循下列原则:

1)消防设备电源监控系统组成及要求:

1系统应由下列部分或全部监控装置组成:监控器、电压传感器。

2系统形式与选择应符合下列规定:对于单体建筑且监控点数小于220点的系统至少应由一台监控器及若干台传感器等设备组成,系统中的监控器不应超过两台;大型建筑或建筑群宜采用分散与集中相结合的控制方式,即在各消防控制室或有人值班场所设置监控器,将各消防设备电源状态及报警信息传回至控制中心的中央监控器,统一管理、监控、显示信息。

3任一台监控器所连接的传感器的地址总数不应超过128点。其中每一总线回路连结设备的地址总数宜留有不少于地址总数额定容量10%的余量,且每回路地址总数不宜超过56点(有中继器的情况下)。

4在有消防控制室的场所,监控器应设置在消防控制室内。在无消防控制室的场所,监控器应设置在有人值班的场所。

5传感器的设置应采用末端设置;

2)《消防控制室通用技术要求》GB25506-2010

5.7消防电源监控器应符合下列要求:a)应能显示消防用电设备的供电电源和备用电源的工作状态和故障报警信息。b)应能将消防用电设备的供电电源和备用电源的工作状态和欠压报警信息传输给消防控制室图形显示装置。

4系统组成

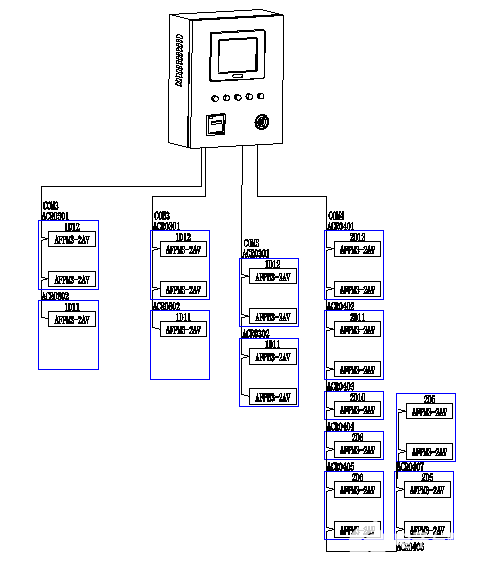

消防设备电源监控系统采用分层分布式结构,由站控管理层、网络通讯层和现场设备层组成。各消防设备电源监控模块通过屏蔽双绞线RS485接口,采用MODBUS通讯协议总线型连接接入壁挂式主机。

系统组网结构

1)站控管理层,消防设备电源监控主机。

2)网络通讯层,通讯介质:系统主要采用阻燃屏蔽双绞线,以RS485接口,MODBUS通讯协议实现现场设备与上位机的实时通讯。

3)现场设备层,现场设备层是数据采集终端,主要为AFPM3-2AV消防设备电源监控模块。

1、实时监测两路三相电压;

2、具有过压、欠压、缺相、错相报警;

3、提供两路开关量输入功能,可监测开关状态;

4、提供一路继电器输出,可连接报警控制回路;

5、具有事件存储功能,报警器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;

6、采用现场总线通信技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准MODBUS协议可以与各种标准系统相连;

7、集成度高,网络化,智能化程度高,动作特性合理。
