关于直流高压发生器的过流过压保护功能

2020年11月06日 13:53 次阅读

智能型直流高压发生器是直流高压发生器中很典型的一种类别,在近几年,它的应用也是非常广泛了。

智能型直流高压发生器采用新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警。同时采用计算机控制技术,控制PWM脉宽调制、测量、保护及显示,在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息。

直流高压发生器具有输出功率大、体积小、重量轻并且有可靠的过压、过流及零位静止合闸保护功能,直流高压发生器带0.75倍电压锁存按键功能,并配有时间继电器,该直流高压发生器能在试验中设置定时声音报警,整个测试仪便于携带,操作方便,安全可靠,特别适用于电力检修部门,发电厂以及电力检修单位现场试验。

直流高压发生器

智能型直流高压发生器的一个特色就是具有过压保护功能:就是直流高压发生器在试验时,如果不需要设定时,可将电压整定旋钮顺时针旋到大,这时过压保护在超过额定输出电压动作,过压保护指示灯(黄色)亮。

如果需要设定过压保护值时,智能型直流高压发生器在试验前,可先不接被试品,将电压整定旋钮顺时针旋到大,然后按前述操作过程升压至所需电压值,再将电压整定旋钮逆时针旋到过压保护值时且过压保护指示灯(黄色)亮,此时过压保护值即设定。然后关掉智能型直流高压发生器电源开关,用接地棒将高压接地放电,接上试品即可试验,此时试验电压超过设定值时将自动切断高压,过压保护动作。

智能型直流高压发生器具有的低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等多种保护功能,并且仪器还带有中文报警提示及声音提示。

1、内部电压测量回路开路保护:在内部测压电阻开路、电压测量信号线断路电缆接线柱接触不良时,如果没有保护,这时仪器电压表没有指示,而高压端已有电压,这可能造成人身伤害事故。

2、过流保护:当高压输出端短路,仪器应立即切断输出,同时仪器不应有损坏。

3、过压保护:当高压输出超过过压整定值时,仪器应立即自动切断输出,这保证试品不会应过压造成损坏。

4、零位保护:电位器应归零才能升压,防止高压端有电压,对人身与仪器造成危害。

5、接地保护:当仪器没有接地或接地不良的情况下,仪器应有接地报警并有相应提示,且不能升压,防止对人身与仪器造成危害,在特殊情况下,无可靠接地也要进行试验时,可长按75%功能键解除保护,方便用户在现场进行试验。

fqj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

浅谈直流高压发生器给电缆耐压试验的操作

直流高压发生器仪器选用先进技术的元器件,使仪器更可靠、更稳定,倍压筒体积小,容量大,过载能力强,便于....
发表于 2020-11-06 13:52 4次阅读
浅谈直流高压发生器给电缆耐压试验的操作

关断式和限流式电路过流保护电路的概述

现在的社会里不开电的存在,那么也就离不开各种各样的电路,那么你知道电流保护电路的原理吗?现在的电路越....
发表于 2020-10-31 11:22 531次阅读
关断式和限流式电路过流保护电路的概述

基于555时基IC的负离子发生器电路解析

负离子发生器、臭氧发生器的电路跟电子灭蚊拍的电路原理相似,都是通过振荡电路及升压电路来产生高压的,所....
发表于 2020-10-29 10:34 119次阅读
基于555时基IC的负离子发生器电路解析

如何连接直流高压发生器

直流高压发生器如做容性负载时,应接入限流电阻 1试验器在使用前应检查其完好性,联接电缆不应有断路和短路,设备无破...
发表于 2020-10-28 16:58 175次阅读
如何连接直流高压发生器

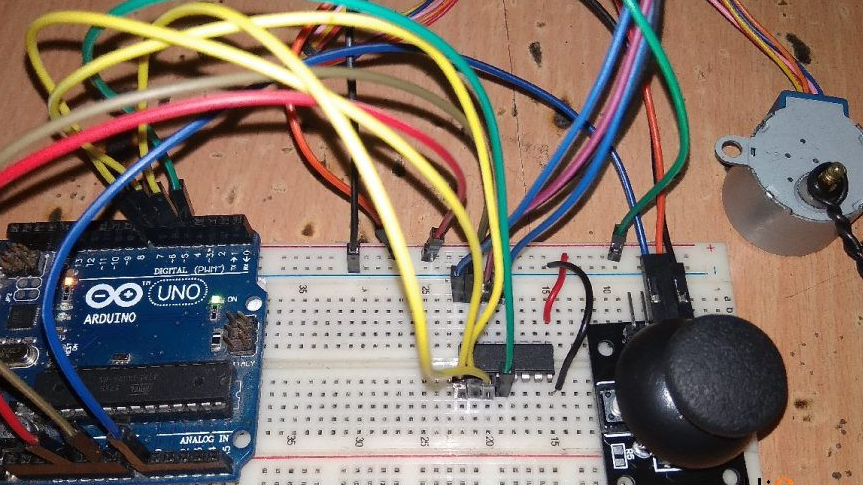

通过Arduino控制步进电机速度和旋转方向

在本篇文章中,我们将学习如何使用摇杆和Arduino开发板控制步进电机的知识。在这里,我们将使用Ar....
发表于 2020-10-28 16:28 577次阅读
通过Arduino控制步进电机速度和旋转方向

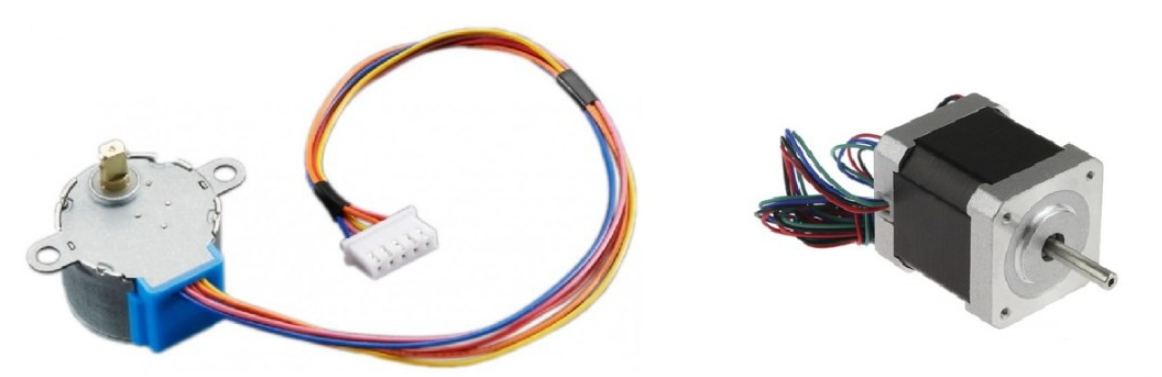

如何使用电位器实现步进电机控制方案

在本篇文章中,我们将学习如何使用电位器和Arduino开发板实现步进电机控制。步进电机可用于软盘驱动....
发表于 2020-10-24 10:51 1383次阅读
如何使用电位器实现步进电机控制方案

NSAT-2000电子元器件自动测试系统的特点与...

电子元器件是电子元件和小型的机器、仪器的组成部分,其本身常由若干零件构成,可以在同类产品中通用;常指....
发表于 2020-10-22 09:28 75次阅读
NSAT-2000电子元器件自动测试系统的特点与...

四条管脚的电位器内部结构和使用方法

电位器(potentiometer)也被称作滑动变阻器(rheostat)是一个机械电子器件,通常具....
发表于 2020-10-21 10:52 427次阅读
四条管脚的电位器内部结构和使用方法

四端电位器的介绍和作用

此文来源于清华大学自动化系卓晴老师的公众号- TsinghuaJoking,对基础的器件进行了非常详....
发表于 2020-10-21 10:51 228次阅读
四端电位器的介绍和作用

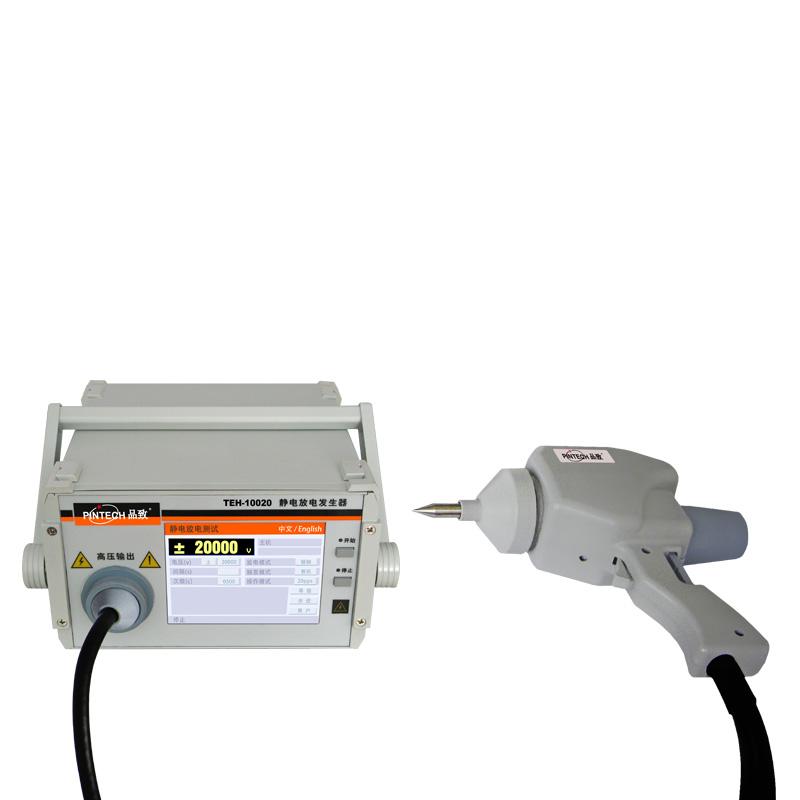

我们该如何选择一台合适自己使用的静电放电发生器

随着中国电磁兼容仪器的发展不断推进,市面上也有了越来越多的品牌和产品。今天小编就来和大家讲讲如何选择....
发表于 2020-10-13 13:44 78次阅读
我们该如何选择一台合适自己使用的静电放电发生器

利用按钮式数字电位器控制高达20V电压的解决方案

本文介绍一款利用按钮式数字电位器简单高效地控制高达20V电压的完整解决方案。
发表于 2020-10-11 11:43 434次阅读
利用按钮式数字电位器控制高达20V电压的解决方案

通信系统中电平/幅度调整电路图解析

幅度调整电路作用:就是把'1','0'两个调制信号(对应于5V,GND)转换成压控振荡器VCO(CD....
发表于 2020-10-07 16:02 393次阅读
通信系统中电平/幅度调整电路图解析

电源噪声和高速DAC的相位噪声有什么影响应该如何...

文中将要讨论的所有噪声源,设计人员可能会茫然不知所措。一种简单的做法是采取某种“推荐解决方案”;但对....
发表于 2020-10-06 18:08 114次阅读
电源噪声和高速DAC的相位噪声有什么影响应该如何...

磁敏电阻的两大应用

磁敏电阻的应用比较广泛,在自动控制中的应用主要有以下两方面。
发表于 2020-10-03 16:50 231次阅读
磁敏电阻的两大应用

日光灯的亮度调度电路图

如图所示日光灯的亮度调度电路,B2是原日光灯镇流器,它不需求从头绕制。电位器W调度单结晶体管BT33....
发表于 2020-09-24 14:16 362次阅读
日光灯的亮度调度电路图

利用软件编程实现高分辨率数字电位器的解决方法

POT0和POT3为POT1-2(POT1和POT2串连以后的叫法)设置端电压。也必须保证POT1和....
发表于 2020-09-18 16:33 477次阅读
利用软件编程实现高分辨率数字电位器的解决方法

基于ITER导体横截面样品和核磁兼容式,加快芯屏...

同时,安徽创新馆不仅线下展馆内“黑科技”云集,大会论坛期间,更携一批产业创新成果“跃上云端”,从量子....
发表于 2020-09-10 10:21 658次阅读
基于ITER导体横截面样品和核磁兼容式,加快芯屏...

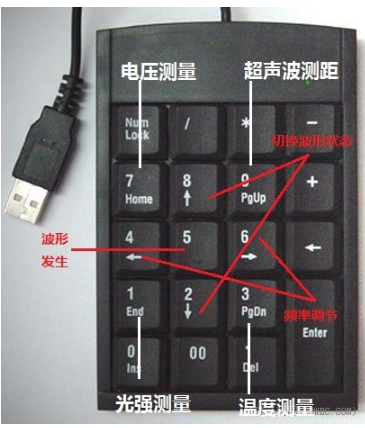

基于Altera DE0开发板的超声波测距模块设...
