关于SD卡接口ESD静电防护方案图的介绍

2020年12月02日 11:44 次阅读

SD卡,相信大家并不陌生,广泛应用于手机、电脑、相机、多媒体播放器、汽车电子SD卡等产品中。SD卡集成度非常高,而且很脆弱,极其容易受到静电损害。

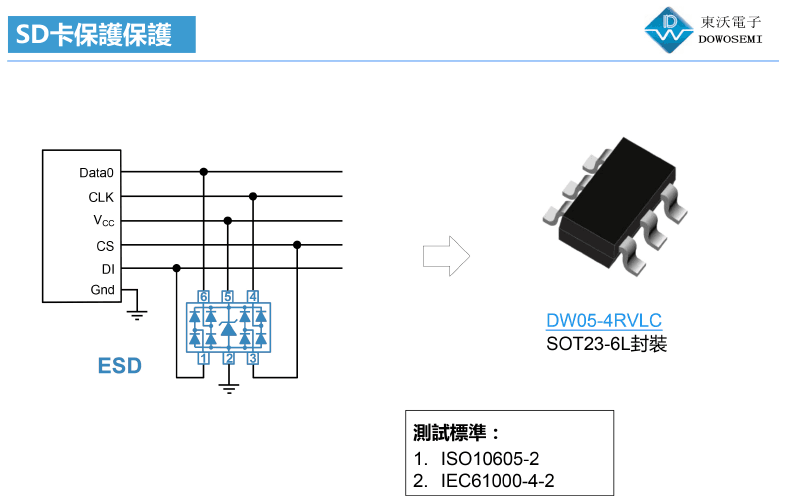

为此,为了实现SD卡数据高传输率并避免数据缺失的现象,有必要对SD卡进行静电保护。接下来要跟大家分享的就是东沃电子设计的SD卡ESD静电保护方案设计图:

从SD卡ESD静电保护方案图中可以看出,电路方案中选用的器件是:ESD静电保护二极管DW05-4RVLC,SOT23-6L封装,低结电容,低漏电流,响应速率快,封装体积小,节约PCB空间。

东沃电子SD卡ESD静电保护方案满足ISO10605-2和IEC61000-4-2,等级4,接触放电8KV,空气放电15KV。
