电源模块散热的三种有效方法介绍

2020年06月08日 11:20 次阅读

电源模块能量从高温区传递到低温区域基础方法有三种:辐射、传输和对流。

辐射:不一样温度的两个物块间发热量的电磁感应传递。传输:发热量通过固态介质的传递。对流:发热量通过流体介质(气体)的传递。

在各种各样的具体运用中,全部三种发热量传递的方法常有不一样水平的效果。在绝大多数运用中,对流是最关键的发热量传递方法,若加上此外两种散热方法,实际效果更优。但在一些状况下,这两种方法也可能会产生反效果。因而,设计方案优质的散热系统时,全部三种发热量传递方法都理 用心考虑到 。

1、辐射源 散热

当两个不一样温度的介面相对时,将造成发热量的持续辐射传递。辐射对某些物块温度的最后影响决策于很多要素:各构件的温度差、相关构件的方位、构件表层的光滑度及其 相互的间距等。因为没办法把这种要素量化分析,再加上周边环境自身的辐射式动能互换的影响,因而测算辐射对温度的危害很繁杂,很难精准算计。

开关电源变换器控制模块具体运用中,不太可能单借助辐射式散热做为转化器的制冷方式。在绝大多数状况下,辐射源只有消散总发热量的10 %或以下,因而,辐射散热一般只有作为关键散热方法之外 的一种辅助方式,而且热设计方案时一般都不考虑到它对电源模块温度的影响。在具体运用中,一般变换器控制模块的温度都高过自然环境温度,因而,辐射动能传递有利于散热。可是,在一些状况下,控制模块周边一些热源(电子器件板,大功率电阻等)的温度比电源模块的温度更高,这些 物体的辐射热反倒会使控制模块的温度上升。

在散热设计方案中,应依据热辐射将会造成的影响,科学安排变换器控制模块周边元器件的相对性部位。当发烫元器件挨近变换器控制模块时,以便变弱辐射源的加温效用,在控制模块和发烫元器件之间应插进隔热板细薄的鳍片。

2、传输散热

在很多应用中,电源模块基板上的发热量要经传热元器件传输到很远的散热表面上。那样,电源模块基板的温度将相当于散热面的温度、传热元器件的温度及两表面的温度总和。传热元器件的热阻两者之间长度L成正比,与两者之间截面积及传热率反比,采用适度的原材料和截面积,还可以有效减少传热元器件的热阻。在安装空间和成本费都容许的情况下,应取用热阻值最少的散热器。理应记牢,电源模块基板温度稍微减少一点,平均没有故障的时间(MTBF)就会明显提升 。

散热片的生产制造原材料是影响效率的关键要素,挑选时务必多方面留意。在绝大多数运用中,电源模块造成的发热量将从基板传输到散热器或传热元器件上。可是在电源模块基板和传热元器件之间的表面上把造成温度差,这类温度差务必加以控制,热阻串联在散热控制回路中,基板的温度应是表面的温度和传热元器件的温度总和。

假如不加以控制,表面的温度上升会非常明显的。表面的总面积应尽量大一些,而且表面的光滑度理应在5密耳(0.005英尺)之内。为了更好清除表层的凸凹不平,可以在表面填充导热胶或传热垫。)采用适度的对策后,表面的热阻可降至0.1 ℃/W以下 。

只有减少散热热阻(RTH)或降低功耗(Ploss)才可以减少温度,提升TAmax,开关电源的最大功率跟应用场景温度相关,影响主要参数包含损耗输出功率Ploss、热阻RTH和最高开关电源壳温TC 。高效率和散热最佳的开关电源 温度会较低。在标称输出功率输出时,它们的能用温度会余量。效率较低或散热较弱的开关电源的温度会较高。它们必须风冷或降额应用。

3、对流散热

对流散热是爱浦电源变换器最常用的散热方式,对流一般分成自然对流和强制对流两种。热量从发烫物块表层传递到温度较低的周边静止的气体中,称之为自然对流;热量从发烫物块 表层传递到流动性 的气体中,称之为强制对流。

自然对流的优势是非常容易实现、不用电风扇、成本费较低、并且散热的可信性很高。可是,与强制对流对比,为了达到同样的基板温度,所需要散热器的体积很大。自然对流散热器设计方案还应留意以下内容:一般散热器都只给出垂直散热片的主要参数。水平散热片散热实际效果较弱。假如须水平安裝,理应适度地提升散热器的面积,也可选用强制对流散热。

fqj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

第十一部:基于UC3842芯片的Boost开关电源设计

张飞全集《全网最完整最系统硬件电路工程师必学经典课程》  了解详情->>http://u
发烧友学院发表于 2018-05-15 00:00 10340次阅读
第十一部:基于UC3842芯片的Boost开关电源设计

开关电源各种系统的核心部分有哪些?

散热管理的难点在于要在获得更高散热性能、更高工作环境温度以及更低覆铜散热层预算的同时,缩小封装尺寸。....
发表于 2020-06-06 09:24 192次阅读
开关电源各种系统的核心部分有哪些?

如何让电路的心脏——“电源”更可靠

国际上,通用的可靠性定义为:在规定条件下和规定的时间内,完成规定功能的能力。此定义适用于一个系统,也....
发表于 2020-06-05 16:06 233次阅读
如何让电路的心脏——“电源”更可靠

常见的电源有哪些

调压电源通过变压器zhi和整流器,把交流电dao变成直流电的装置叫做整流电源。用途是把其他形式的能转....
发表于 2020-06-05 10:06 95次阅读
常见的电源有哪些

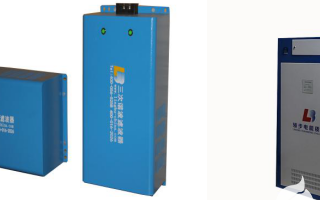

酒吧和酒店的零线电流大该如何解决

酒吧在生活上带来更多元化的娱乐方式,而酒店则在生活中承担了一份旅人家庭的温馨以及喜事聚集地。酒店作为....
发表于 2020-06-04 17:27 22次阅读
酒吧和酒店的零线电流大该如何解决

核电池的优点非常多,但是一样有缺点,这是一把双刃...

生活中,我们常常被蓄电池的电量不足弄的相当尴尬。在这时候,经常会感慨如果电池能一次用上百年是多么令人....
发表于 2020-06-04 16:41 322次阅读
核电池的优点非常多,但是一样有缺点,这是一把双刃...

开关电源占空比D、电感值L、效率η公式推导

任何事物都具有两面性,开关电源也不例外。坏的PCB布局布线设计不但会降低开关电源的性能,更会强化EM....
发表于 2020-06-04 15:13 302次阅读
开关电源占空比D、电感值L、效率η公式推导

开关电源做“做安规”请记住这 4 点!

以後认证机构对获得认证的产品转入跟踪检查,UL一般是一年四次,CCC是每年一次,其他认证机构的周期也....
发表于 2020-06-04 14:49 206次阅读
开关电源做“做安规”请记住这 4 点!

辐射发射测试实验的整体过程

3. 实际上该测试属于共模电压测试(电源线对大地的骚扰电压测试)由于这部分连接属单点接地,检查设备内....
发表于 2020-06-04 09:33 267次阅读
辐射发射测试实验的整体过程

电源模块中纹波和噪声的区别介绍

在电源的AC特性中,有一纹波参数,也有人称为噪声。但是两者是有区别的,下面了解一下电源模块纹波和噪声....
发表于 2020-06-03 17:35 52次阅读
电源模块中纹波和噪声的区别介绍

电源模块的输出电压会变低的原因是什么

一般来说,模块在上板前都会进行功能测试,验证模块的电压输出是否正常。电源模块输出有电压但电压低于标称....
发表于 2020-06-03 17:34 46次阅读
电源模块的输出电压会变低的原因是什么

电源模块越来越小巧的技术因素分析

电源模块上市已经很长时间了,通常是一种采用开关模式的封装电源,能够轻松焊接到电路板上,用于将输入电压....
发表于 2020-06-03 17:33 38次阅读
电源模块越来越小巧的技术因素分析

AC-DC开关电源输出成了振荡波形

芯片是CR6842,电路照着参考图做的,问题应该出在前级,是什么原因造成的啊 ...
发表于 2020-06-03 14:40 300次阅读
AC-DC开关电源输出成了振荡波形

在电源模块设计时一些容易被忽略的问题

虽然采用模块式的设计有以上的多个优点,但模块式设计以至板上直流/直流转换器设计也有本身的问题,很多人....
发表于 2020-06-02 15:07 39次阅读
在电源模块设计时一些容易被忽略的问题

电源模块的作用以及采用电源模块的优点

电源模块是可以直接贴装在印刷电路板上的电源供应器 (见图1),其特点是可为专用集成电路(ASIC)、....
发表于 2020-06-02 15:05 105次阅读
电源模块的作用以及采用电源模块的优点

效率分析、开关元件分析和磁性元件分析的介绍

开关电源(SMPS)技术依托电源半导体开关设备,如金属氧化物场效应晶体管(MOSFET)和绝缘门双极....
发表于 2020-06-02 15:04 145次阅读
效率分析、开关元件分析和磁性元件分析的介绍

DCDC电源模块温度的使用范围以及降额使用

一般厂家的模块电源都有几个温度范围产品可供选用:商品级、工业级、军用级等,在选择模块电源时一定要考虑....
发表于 2020-06-01 16:38 46次阅读
DCDC电源模块温度的使用范围以及降额使用

DC/DC模块电源以其优异的性能在很多行业有着广...

DC/DC模块电源以其体积小巧、性能卓异、使用方便的显著特点,在通信、网络、工控、铁路、军事等领域日....
发表于 2020-06-01 16:37 30次阅读
DC/DC模块电源以其优异的性能在很多行业有着广...

热释电红外传感器的原理、结构特性及在监控报警系统...

随着时代的不断进步,人们对自己所处环境的安全性提出了更高的要求,尤其是在家居安全方面,不得不时刻留意....
发表于 2020-05-31 15:59 116次阅读
热释电红外传感器的原理、结构特性及在监控报警系统...

开关电源环路稳定性分析

开关电源环路稳定性分析,对环路稳定性进行分析和讲解。。。 ...
发表于 2020-05-31 14:35 355次阅读
开关电源环路稳定性分析

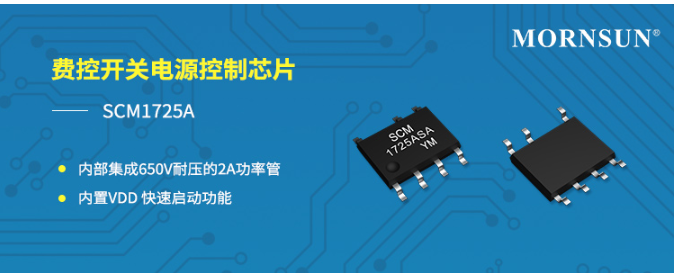

金升阳推出功率密度高、响应快速费控开关电源控制芯...

十三五期间,我国将加快推进智能电网的建设,国家电网在此期间将会实现智能电表全覆盖(90%)。为响应国....
发表于 2020-05-31 11:15 254次阅读
金升阳推出功率密度高、响应快速费控开关电源控制芯...

AT89S51单片机实验板的详细资料简介

AT89S51单片机实验及实践系统板(以后简介系统板)集成多个硬件资源模块,每个模块各自可以成为独立....
发表于 2020-05-30 11:01 361次阅读
AT89S51单片机实验板的详细资料简介

包含FNx5xx60TDx的RD-412参考设计

RD-412,参考设计使用FNF51060TDx低EON,EOFF,10A / 600V,0.75 kW / 220 VAC电源模块,...
发表于 2020-05-29 17:13 152次阅读
包含FNx5xx60TDx的RD-412参考设计

使用FNF51560TDx的220 VAC电源模块

RD-412,参考设计使用FNF51560TDx低EON,EOFF,15A / 600V,0.75 kW / 220 VAC电源模块,...
发表于 2020-05-29 13:06 101次阅读
使用FNF51560TDx的220 VAC电源模块

开关电源的工作原理_开关电源中高频变压器的作用

开关变压器以其转化效率高、体积小、重量轻以及工作的电压范围比较宽等许多优点,在手机充电器、电瓶车充电....
发表于 2020-05-28 17:14 457次阅读
开关电源的工作原理_开关电源中高频变压器的作用

热敏电阻广泛应用开关电源行业

在电子元件中,热敏电阻通常是由对温度极为灵敏、热惰性很小的锰、钴、镍的氧化物烧成半导体陶瓷材料制成的....
发表于 2020-05-27 16:20 75次阅读
热敏电阻广泛应用开关电源行业

北京中宇豪开关电源模块荣获欧盟CE和RoHS双认...

北京中宇豪电气有限公司在经过权威第三方检测机构的严苛测试与检验后,符合相关标准,并获得了欧盟CE和R....
发表于 2020-05-27 14:12 384次阅读
北京中宇豪开关电源模块荣获欧盟CE和RoHS双认...

开关电源不采用431如何实现稳压输出?

请问如图电路输出实测是30V怎么实现的? ...
发表于 2020-05-27 10:39 1197次阅读
开关电源不采用431如何实现稳压输出?

开关电源设计从入门到精通

开关电源设计从入门到精通
发表于 2020-05-27 10:26 470次阅读
开关电源设计从入门到精通

学习开关电源你必须知道的电路详解

学习开关电源你必须知道的电路详解
发表于 2020-05-23 11:40 780次阅读
学习开关电源你必须知道的电路详解

儒卓力推出新品,Recom高功率密度紧凑型电源模...

带有降压稳压器的Recom RPX-2.5电源模块采用集成的倒装芯片技术,提供高功率密度和优化的散热....
发表于 2020-05-22 11:24 323次阅读
儒卓力推出新品,Recom高功率密度紧凑型电源模...

三甲医院采用紫外传感器监测消毒灯辐射强度

紫外线消毒灯,就是用紫外线杀灭包括细菌繁殖体、芽胞、分支杆菌、冠状病毒、真菌、立克次体和衣原体等,凡....
发表于 2020-05-22 09:42 261次阅读
三甲医院采用紫外传感器监测消毒灯辐射强度

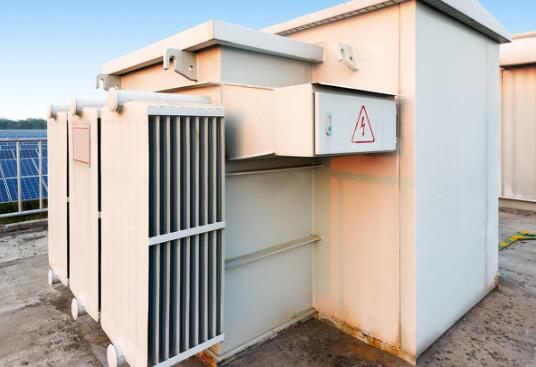

变电站辐射安全距离是多少

在我们小区的附近经常可以看见各式各样的变电站,然而变电站是会对人体产生辐射影响的,那么变电站辐射安全....
发表于 2020-05-20 11:31 592次阅读
变电站辐射安全距离是多少

浅谈开关电源芯片的功能和原理

开关电源芯片功能是管理主系统的电源,开关电源芯片通常用于使用电池作为电源的设备,例如移动电话或便携式....
发表于 2020-05-20 09:58 816次阅读
浅谈开关电源芯片的功能和原理

变电站的辐射范围

2011年6月,在北京大学召开的工频电磁场与人居健康安全国际研讨会上,世界卫生组织官员明确提出,电力....
发表于 2020-05-19 16:45 189次阅读
变电站的辐射范围

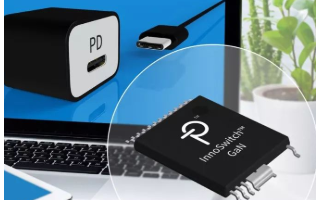

是什么让PowiGaN与众不同?

基于PowiGaN的开关电源IC可实现95%的高效率,输出功率高达100 W。它们不仅适合大功率快速....
发表于 2020-05-19 10:56 551次阅读
是什么让PowiGaN与众不同?

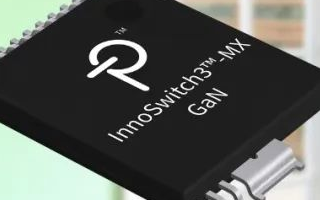

InnoSwitch3-MX隔离式开关电源IC产...
