剧院三维数字化三维激光扫描技术是连接BIM模型和工程现场

2020年04月24日 15:33 次阅读

剧院三维数字化三维激光扫描技术是连接BIM模型和工程现场的有效纽带

三维激光扫描技术是整个三维数据获取和重构技术体系中的最新技术,其实现了直接从实体进行快速逆向获取三维数据及模型的重新构建。在建设工程施工阶段,将BIM模型用于现场管理需要集成有效的技术手段作为辅助。

三维激光扫描技术可以高效、完整地记录施工现场的复杂情况,与设计BIM模型进行对比,为工程质量检查、工程验收带来巨大帮助。所以,三维激光扫描技术是连接BIM模型和工程现场的有效纽带。

案例展示

三维扫描对象是一家剧院,剧院后期需要扩建,由于剧院建造时间比较久远,前期设计图纸已经丢失,剧院扩建设计单位想要获取整个剧院的三维信息,用于后期设计改造,以及造价评估。在开发架构清单时,3D扫描非常重要。这种测量技术大大加快了BIM技术(scan2revit)中的对象建模过程。

由于建筑的几何结构十分复杂,确定性和几何精度是非常重要的,计划随后进行升级、扩建。3D扫描还可以提供全景360模型,这大大方便了识别较小的细节,并支持虚拟检查。

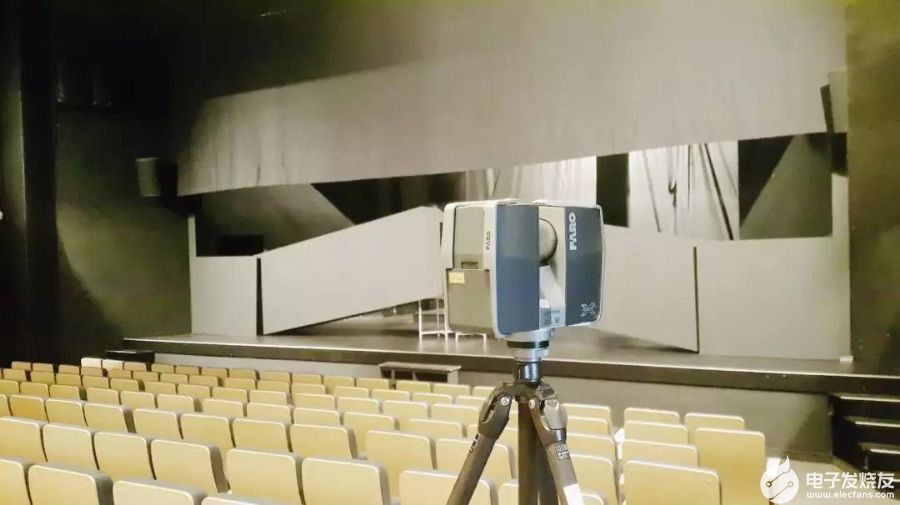

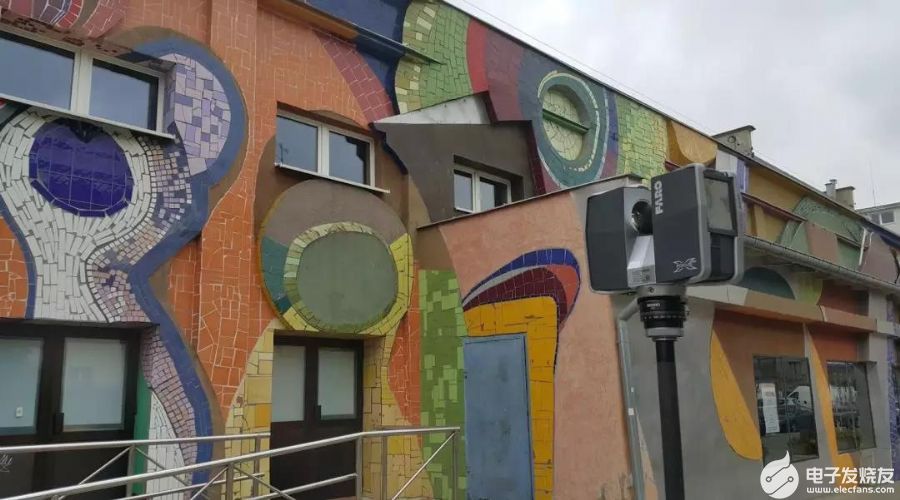

1.数据采集

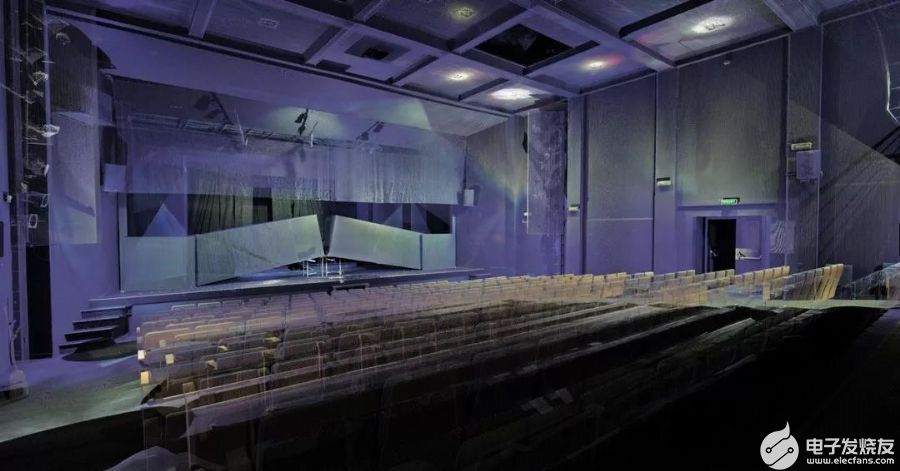

地面三维激光扫描获得的原始数据由离散矢量距离点构成,它是一个点的集合,称之为“点云”。建筑物的表面模型即由这些点集构成。在利用三维激光扫描仪对建筑物进行数据采集之前,需依据实地的地形、建筑物的大小与复杂程度等因素,设计合理的扫描路线,确定标靶数与标靶位置,确定合理的扫描范围、采样密度以及扫描距离。完成了相关参数的设定,便可开始进行数据采集。地面三维激光扫描仪最终获取的数据包括被扫描建筑物的点云数据与外置相机获取的影像信息。

数据采集

2.数据处理

数据处理一般包含以下几个步骤:噪声去除、多视对齐、数据精简、曲面重构。

3. 三维建模

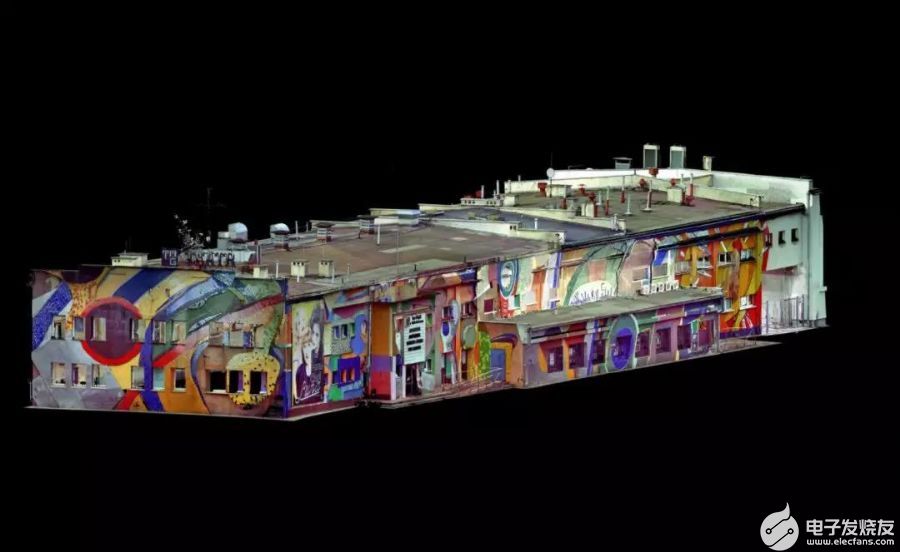

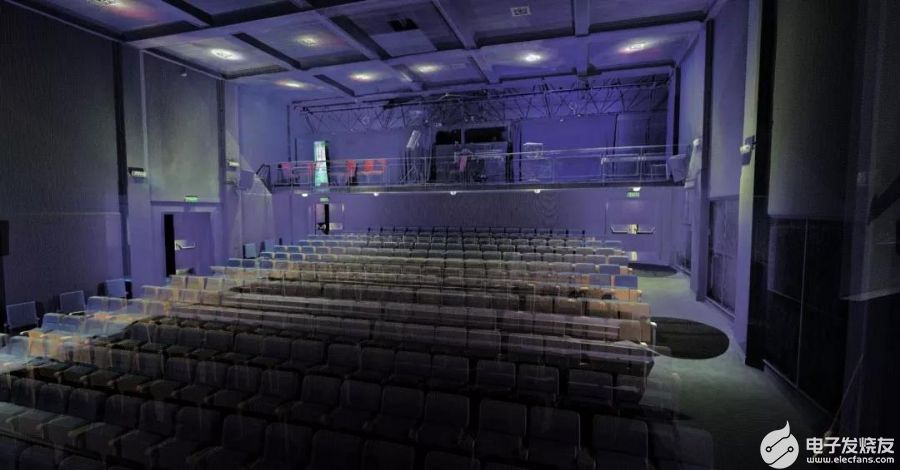

通过采集的三维点云数据重构建筑的三维模型。

三维激光扫描技术与BIM模型在项目管理中的集成应用处在初步应用阶段。随着三维激光扫描技术与BIM技术的进一步发展,二者在项目管理中的集成应用会进一步扩大和加深。lw

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

三维激光扫描技术逆向电网电力系统巡查三维检修工作...

非接触式激光测距,安全快速,成本低,数据精确可靠,避免了传统人工上线带电作业的危险性和人为因素对测量....
发表于 2020-04-24 15:09 2次阅读
三维激光扫描技术逆向电网电力系统巡查三维检修工作...

三维激光扫描仪水利工程地形扫描测量应用于水利工程...

三维激光扫描仪应用于水利工程云南某水库库区地形测量 项目概况 水库工程测区境界为预建选址水库及周边地....
发表于 2020-04-24 15:06 4次阅读
三维激光扫描仪水利工程地形扫描测量应用于水利工程...

橡叶轮水泵叶轮渣浆泵叶轮胶轮高精度三维激光扫描化...

项目简介 客户产品 该客户的产品是塑胶轮,该产品的关键是叶片,这类属于闭式叶轮,叶片的角度,叶片的光....
发表于 2020-04-24 15:01 0次阅读
橡叶轮水泵叶轮渣浆泵叶轮胶轮高精度三维激光扫描化...

地面三维激光扫描仪对地形图的测区进行三维激光扫描...

地面三维激光扫描仪对地形图的测区进行三维激光扫描测量 1、项目要求:利用地面三维激光扫描仪对测区进行....
发表于 2020-04-24 11:42 2次阅读
地面三维激光扫描仪对地形图的测区进行三维激光扫描...

3d扫描仪为中心全景大空间的三维坐标数据风力发电...

扫描仪为中心全景大空间的三维坐标数据风力发电塔运营维护监测项目概述 风电场需要定期对风机进行日常的巡....
发表于 2020-04-24 10:54 2次阅读
3d扫描仪为中心全景大空间的三维坐标数据风力发电...

工业机械液压缸套飞机逆向设计三维激光扫描产品设计...

项目简介 客户产品 该客户的产品为液压缸套,该产品的表面精度要求虽然不高,但装配孔的孔位和精加工面的....
发表于 2020-04-24 10:46 2次阅读
工业机械液压缸套飞机逆向设计三维激光扫描产品设计...

建筑中BIM数字化建模过程

BIM的定义 BIM技术(建筑信息模型)是数字技术在建筑工程中的直接应用,解决建筑工程在软件中的描述....
发表于 2020-04-24 09:57 11次阅读
建筑中BIM数字化建模过程

阿里巴巴将为上海消费者节省20亿

阿里巴巴将为上海消费者节省20亿,并在5月、6月继续推出大力度促消费实招,发挥线上线下融合的新零售独....
发表于 2020-04-24 09:34 107次阅读
阿里巴巴将为上海消费者节省20亿

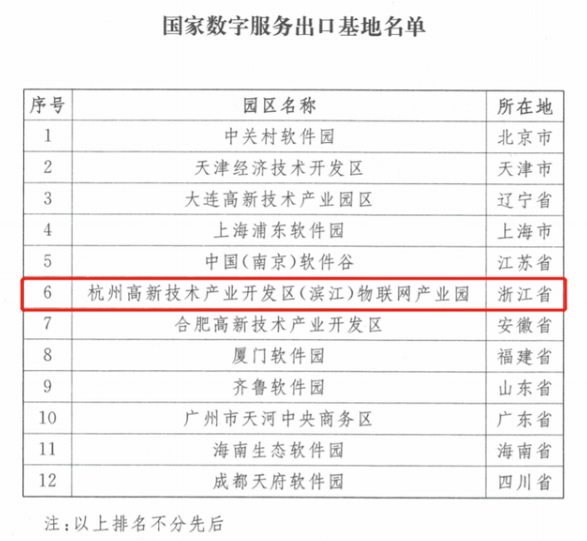

首批12家国家数字服务出口基地名单
