手持式三维扫描仪对工业三维检测应用铸造模具冲压模具三维扫描与检测

2020年04月20日 09:38 次阅读

手持式三维扫描仪对工业三维检测应用

手持式三维扫描设备因其灵巧,便携,高精度的特点,不受工厂复杂环境的影响,既能满足其检测要求,又能极大的提高质量检测的效率,且能兼顾许多传统检具无法检测的参数种类,已经逐步被企业所接受和应用,在工业质量检测领域得到了广泛的应用。

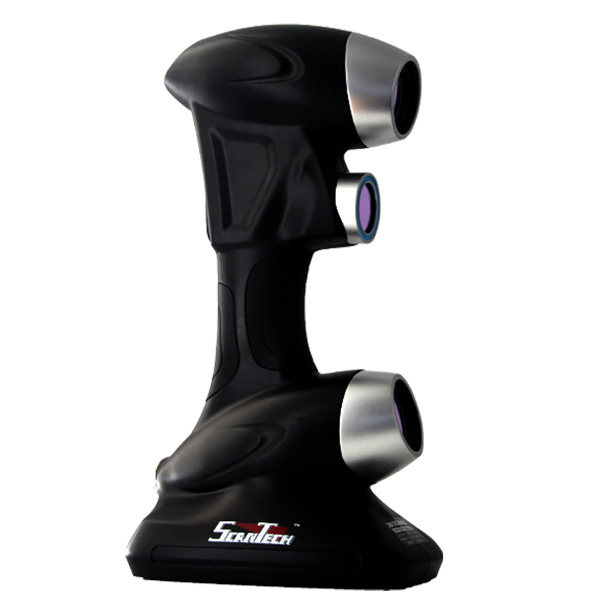

利用宁瑞手持式三维扫描仪数据采集

三维质量检测的关键在于高精度三维模型的建立,也就是原始点云的快速获取,采用形展手持式三维激光扫描仪HScan能直接快速获取检测工件的高精度点云数据。

手持式三维激光扫描仪对产品的操作

解决方案

在被扫描的产品上快速的贴上定位标记点,先使用我公司的摄影测量对该产品进行拍摄,拍摄完成后,通过非接接触式三维激光扫描,对被测件进行整体的扫描后,获取工件表面形状三维数据;然后,将获取的数据进行逆向建模,从而得到更准确的数据。

扫描过程

Ø 贴标记点用时20分钟;

Ø 摄影测量拍摄15分钟

Ø 三维数据扫描用时1小时;

Ø 数据后处理及建模1天。

数据处理

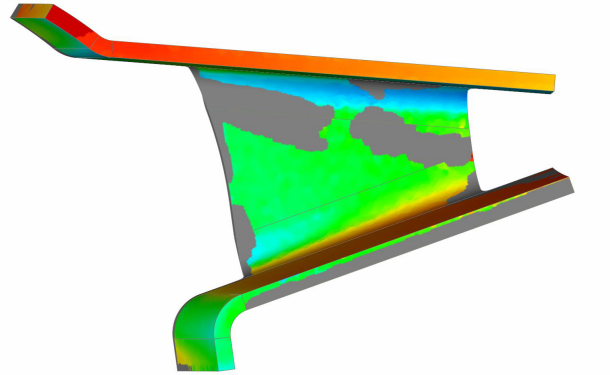

将工件成品的三维模型和三维设计数模进行偏差对比分析,判断其偏差是否在容差范围内,输出工业检测报告。

结果展示

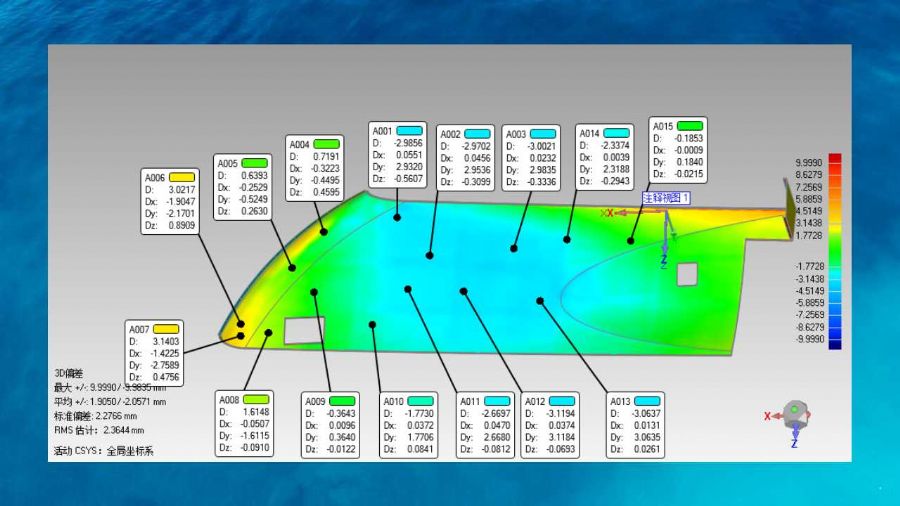

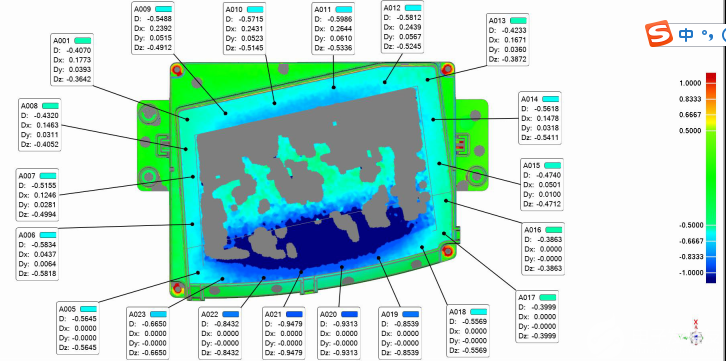

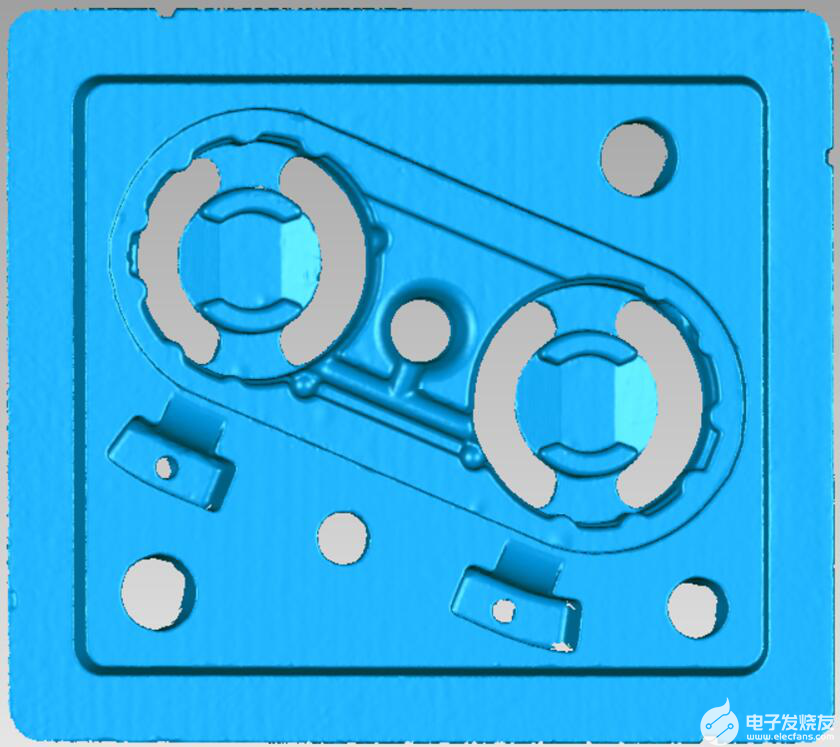

工件实物图与工件检测报告

总结

对于外形较大的产品,通过使用我公司的摄影测量和手持式三维激光扫描仪相结合的测量方法,能够准确的测出产品的外形,而且能保证产品精度,是客户大型产品的不二选择。

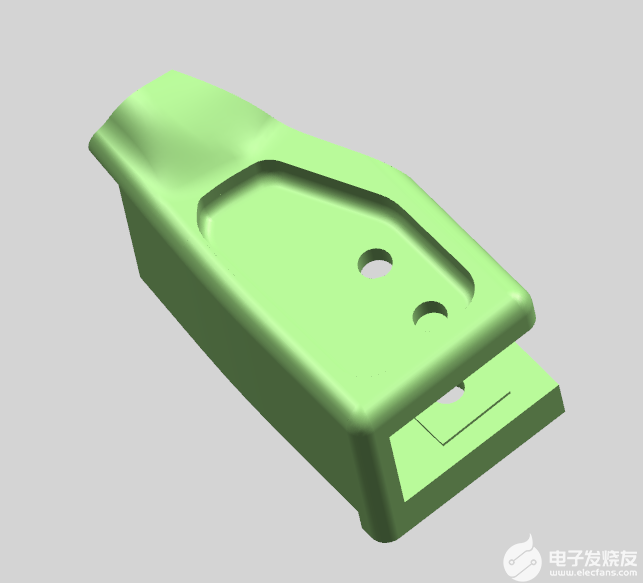

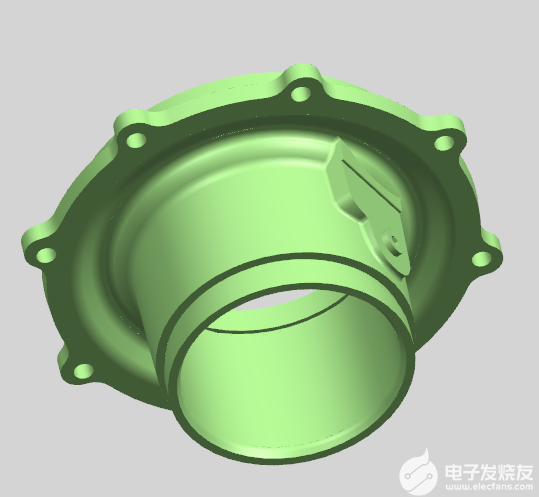

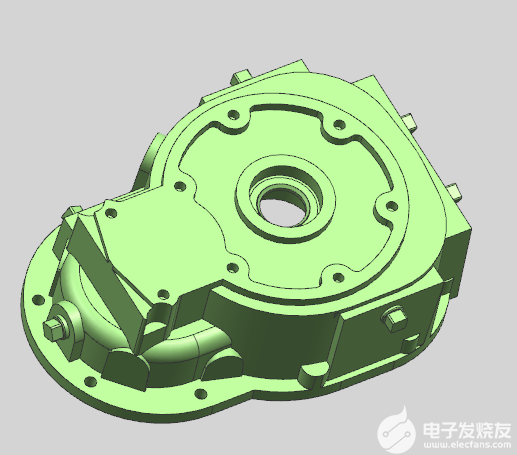

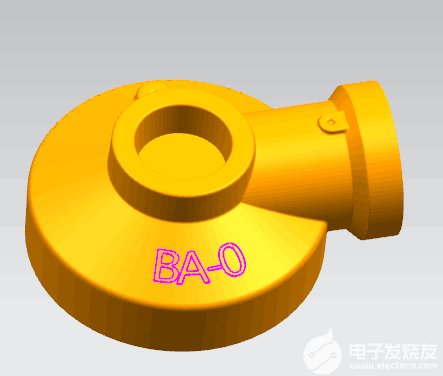

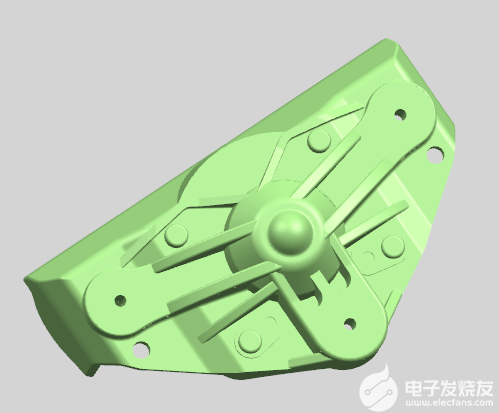

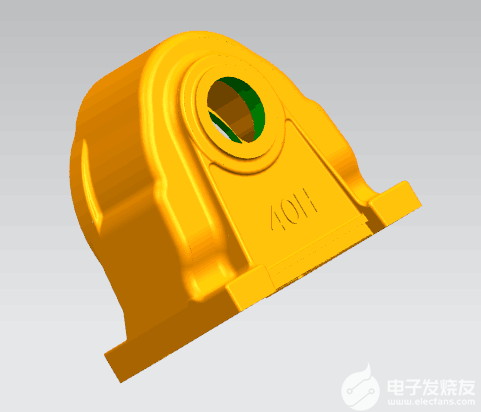

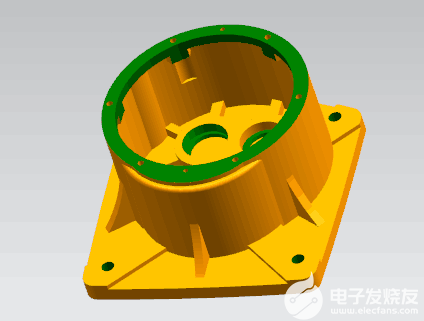

逆向/对比产品展示
