成都虹威科技带您了解频谱分析仪

2020年04月03日 09:42 次阅读

我们是成都虹威科技有限公司,专业的仪器仪表提供商及服务商可为您提供北京普源各款带宽不同的单色及彩色数字存储示波器,其中有彩色液晶,带宽200M,采样率1GS/s示波器DS5202CA、彩色液晶,带宽150M,采样率1GS/s示波器DS5152CA、单色液晶,带宽150M,采样率1GS/s示波器DS5152MA、彩色液晶,带宽150M,采样率250MS/s示波器DS5152C、单色液晶,带宽150M,采样率250MS/s示波器DS5152M、彩色液晶带宽100M,采样率1GS/s示波器DS5102CA、彩色液晶,60M带宽,采样率1GS/s示波器DS5062CA、单色液晶,带宽40M,采样率250MS/s示波器DS5042M、单色液晶,带宽25M,采样率250MS/s示波器DS5022M等等。

频谱分析仪是研究电信号频谱结构的仪器,用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量,可用以测量放大器滤波器电路系统的某些参数,是一种多用途的电子测量仪器。 频谱分析仪又分为两种:

1、扫频式频谱分析仪
它是具有显示装置的扫频超外差接收机,主要用于连续信号和周期信号的频谱分析。它工作于声频直至亚毫米的波频段,只显示信号的幅度而不显示信号的相位。它的工作原理是:本地振荡器采用扫频振荡器,它的输出信号与被测信号中的各个频率分量在混频器内依次进行差频变换,所产生的中频信号通过窄带滤波器后再经放大和检波,加到视频放大器作示波管的垂直偏转信号,使屏幕上的垂直显示正比于各频率分量的幅值。本地振荡器的扫频由锯齿波扫描发生器所产生的锯齿电压控制,锯齿波电压同时还用作示波管的水平扫描,从而使屏幕上的水平显示正比于频率。


2、实时式频谱分析仪
在存在被测信号的有限时间内提取信号的全部频谱信息进行分析并显示其结果的仪器主要用于分析持续时间很短的非重复性平稳随机过程和暂态过程,也能分析40兆赫以下的低频和极低频连续信号,能显示幅度和相位。傅里叶分析仪是实时式频谱分析仪,其基本工作原理是把被分析的模拟信号经模数变换电路变换成数字信号后,加到数字滤波器进行傅里叶分析;由中央处理器控制的正交型数字本地振荡器产生按正弦律变化和按余弦律变化的数字本振信号,也加到数字滤波器与被测信号作傅里叶分析。正交型数字式本振是扫频振荡器,当其频率与被测信号中的频率相同时就有输出,积分处理后得出分析结果供示波管显示频谱图形。正交型本振用正弦和余弦信号得到的分析结果是复数,可以换算成幅度和相位。分析结果也可送到打印绘图仪或通过标准接口计算机相连。

3、DS6104系列数字示波器是带宽高达1GHz,采样率高达5GSa/s, 具有同类产品中存储深度和波形捕获率的高性能通用数字示波器。

DS6104系列采用了当今的许多先进技术和工艺,整体性能达到国际先进水平,是针对广泛的数字示波器市场包括通信,半导体,计算机,航空航天国防,仪器仪表,工业电子,消费电子,汽车电子,现场维修,研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器.

DS6104数字示波器:

带宽1GHz

高实时采样率5GSa/s

大存储深度140Mpts

高波形捕获率

180,000 wfms/s

通道数4

触发功能

边沿,脉宽,斜率,视频,码型,RS232/UART,I2C,SPI,CAN,USB

串行总线解码

I2C,SPI,CAN,RS232/UART

波形运算

A+B、A-B、A×B、A/B、FFT、可编辑高级运算、逻辑运算

自动测量

峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A->B上升沿、延迟A->B下降沿、相位A->B上升沿、相位A->B下降沿的测量

输入阻抗:1MΩ,50 Ω

显示:10.1英寸(257 mm)的TFT液晶显示器,800水平×RGB×480垂直像素,多级灰度显示

带宽限制:20MHz,250MHz

接口:双USB HOST,USB DEVICE,LAN,VGA输出,10MHz输入/输出,Aux输出(触发输出,快沿,通过/失败,校准,GND)

尺寸(宽×高×深):399.0 mm× 255.3 mm×123.8 mm

重量:5.345 ± 0.2 kg(不含包装

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

如何快速提升单片机开发效率

主题简介及亮点:如今环境下电子工程师缺乏系统性的工程技能训练,而测试与调试技术更是其中的关键,本次直播通过对示波器与逻辑
发烧友学院发表于 2019-03-01 00:00 2165次阅读
如何快速提升单片机开发效率

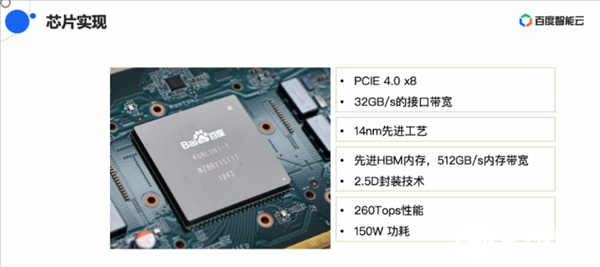

百度自研AI芯片昆仑解读 与国产处理器飞腾良好适...

4月2日下午,百度智能芯片总经理欧阳剑在一场公开课中首次对昆仑芯片进行了详细分享,并公开了昆仑K20....
发表于 2020-04-03 08:56 87次阅读
百度自研AI芯片昆仑解读 与国产处理器飞腾良好适...

AMD StoreMI技术被终止 要开发更好的替...

在2018年的锐龙2000系列处理器上,AMD引入了一种名为StoreMI的技术,它跟Intel的R....
发表于 2020-04-03 08:45 60次阅读
AMD StoreMI技术被终止 要开发更好的替...

物联网安全的防御条款是怎样的

基于指令的存储器访问控制:一种将堆栈的数据部分与返回地址部分分开的技术。
发表于 2020-04-02 17:09 36次阅读
物联网安全的防御条款是怎样的

Intel Comet Lake-H系列发布 C...

Intel第十代酷睿处理器家族已经有了面向轻薄本的Ice Lake-U/Y、Comet Lake-U....
发表于 2020-04-02 15:15 235次阅读
Intel Comet Lake-H系列发布 C...

英特尔推出采用14nm工艺的十代酷睿标压处理器,...

4月2日早间消息,据外媒VideoCardz报道,英特尔正式推出了Comet Lake-H十代酷睿标....
发表于 2020-04-02 14:30 182次阅读
英特尔推出采用14nm工艺的十代酷睿标压处理器,...

晶体管密度的提升,决定着CPU的整体性能

五年前,AMD似乎不太可能超越领先的竞争对手英特尔,但事实恰恰是这样,这不是最初的Zen架构,而是去....
发表于 2020-04-02 14:26 219次阅读
晶体管密度的提升,决定着CPU的整体性能

有没有一个PIN和端口清单在PIC32处理器上使用这个MICROSTICK II?

好日子,有没有一个PIN和端口清单在PIC32处理器上使用这个MICROSTICK II?IE:我不能使用IC2设...
发表于 2020-04-02 10:25 16次阅读
有没有一个PIN和端口清单在PIC32处理器上使用这个MICROSTICK II?

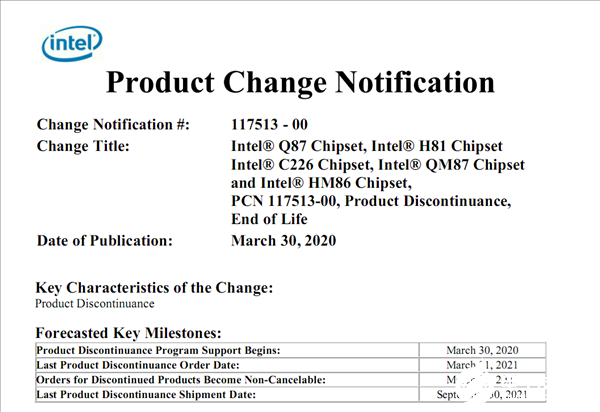

Intel宣布多款主板芯片组转入停产退市流程 1...

Intel近日发布通知,H81、Q87、QM87、HM86、C226主板芯片组转入停产退市流程,和它....
发表于 2020-04-02 09:28 73次阅读
Intel宣布多款主板芯片组转入停产退市流程 1...

测量部分重新配置的时间

你好 我可以测量将.bit重新配置到PR区域所需的时间吗? 我在论坛中搜索,我得到了使用.bit文件大小和处理器频率测...
发表于 2020-04-02 09:21 12次阅读
测量部分重新配置的时间

Intel四代酷睿H81主板停产 22nm工艺逐...

Intel近日发布通知,H81、Q87、QM87、HM86、C226主板芯片组转入停产退市流程,和它....
发表于 2020-04-02 08:52 345次阅读
Intel四代酷睿H81主板停产 22nm工艺逐...

最新版Matlab 2020a修复处理器识别bu...

Mathwork Matlab是一款极为流行、权威的计算软件,但是去年11月的时候,有人发现AMD锐....
发表于 2020-04-02 08:38 85次阅读
最新版Matlab 2020a修复处理器识别bu...

示波器基础二十问(上)

目录 第一问:示波器的波形代表什么意义? 第二问:示波器的波形区的网格代表什么? 第三问:如何进行示波器的探针...
发表于 2020-04-01 18:31 140次阅读
示波器基础二十问(上)

新型存储的挑战与机遇

存储器是现代信息系统的关键组件之一,已经形成了一个主要由DRAM与NAND Flash组成的超过16....
发表于 2020-04-01 16:49 245次阅读
新型存储的挑战与机遇

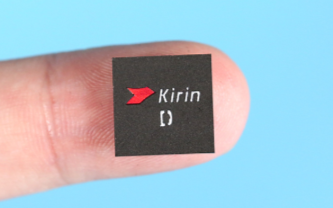

麒麟820性能如何,能否成为新一代中端手机的芯片...

3月30日,荣耀30S系列全面推出。其中,最大亮点要数麒麟820芯片,这款自研中高端5G芯片能否像麒....
发表于 2020-04-01 16:06 261次阅读
麒麟820性能如何,能否成为新一代中端手机的芯片...

台积电3nm试量产延期,A14处理器量产推迟

3月31日讯,在新冠肺炎疫情严峻的形势下,供应链传出消息称,台积电3 nm 试产线安装被迫延后,原定....
发表于 2020-04-01 14:32 197次阅读
台积电3nm试量产延期,A14处理器量产推迟

PIC18F47K42的I2C问题

我有麻烦让I2C总线在PIC18F47 K42上工作。我正在从PIC18F46K20处理器升级,那里一切都运转正常。在工作中...
发表于 2020-04-01 09:32 17次阅读
PIC18F47K42的I2C问题

台积电4月量产苹果A14处理器的计划不变

在全球抗击新型冠状病毒传播的过程中,苹果的供应链合作伙伴出现了许多中断和不确定性。上周,业界曾传出,....
发表于 2020-04-01 09:24 238次阅读
台积电4月量产苹果A14处理器的计划不变

中芯国际2019年报:销售额同比增加1.4% 1...

盈利方面,中芯国际去年毛利润6.425亿美元,毛利率20.6%,相比2018年的毛利率为22.2%。....
发表于 2020-04-01 08:47 371次阅读
中芯国际2019年报:销售额同比增加1.4% 1...

Dspic33ep两个信号之间的时间差

你好,处理器-dspic33EP512MU810 Fosc-120MHz有可能用输入捕获模块测量两个方波(小于800KHz)之间的时差。还...
发表于 2020-04-01 07:45 12次阅读
Dspic33ep两个信号之间的时间差

华为发布基于Intel最新处理器的服务器产品,性...

除了大力发展自己的鲲鹏、昇腾产业生态,在美国各种限制封杀之下,华为依然坚持与全球伙伴的密切合作,近日....
发表于 2020-03-31 16:46 495次阅读
华为发布基于Intel最新处理器的服务器产品,性...

荣耀30S首发华为第二块集成5G芯片,性能到底如...

去年7月,荣耀9X系列带来麒麟810处理器,凭借7nm旗舰级制程优势和自研NPU,麒麟810在与老对....
发表于 2020-03-31 16:00 677次阅读
荣耀30S首发华为第二块集成5G芯片,性能到底如...

华为放弃西澳大利亚州的列车无线电系统合同,荣耀3...

美国开发远程人脸识别系统,实现1公里内目标识别;因美国的贸易限制,华为放弃了西澳大利亚州的列车无线电....
发表于 2020-03-31 15:07 2535次阅读
华为放弃西澳大利亚州的列车无线电系统合同,荣耀3...

搭载高通骁龙845手机

自从2017年3月第一代锐龙处理器发布之后,AMD的份额连续10个季度上升,在DIY领域叫好又叫卖,....
发表于 2020-03-31 14:34 440次阅读
搭载高通骁龙845手机

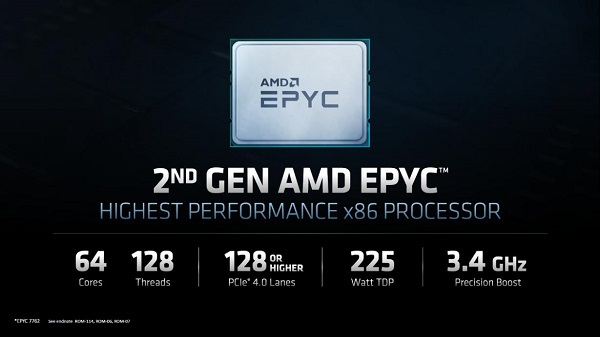

140+项世界纪录从何而来?解读第二代AMD E...

作为一款现代数据中心的高性能x86服务器处理器,第二代AMD EPYC(霄龙)处理器还未发布便受到了....
发表于 2020-03-31 11:24 431次阅读
140+项世界纪录从何而来?解读第二代AMD E...

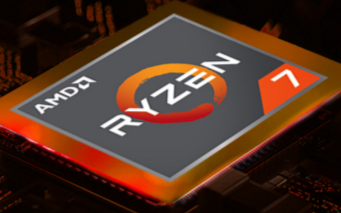

锐龙7 4800H性能表现优异 接近桌面级主流旗...

AMD正式解禁了锐龙4000H系列游戏本的性能,7nm工艺、Zen2架构大发神威,不过目前首测的都是....
发表于 2020-03-31 10:49 478次阅读
锐龙7 4800H性能表现优异 接近桌面级主流旗...

7nm锐龙4000笔记本处理器能效比提升100%

今晚AMD解禁了锐龙4000系列笔记本处理器的评测,45W高性能的锐龙4000H及15W低功耗的锐龙....
发表于 2020-03-31 08:47 318次阅读
7nm锐龙4000笔记本处理器能效比提升100%

μCOS-III怎么在Cortex-M3处理器上移植?

μC/OS-III是一款基于优先级调度的抢占式实时内核,Micrium公司于2011年8月公开了μC/OS-III的源码,其...
发表于 2020-03-31 08:19 76次阅读
μCOS-III怎么在Cortex-M3处理器上移植?

嵌入式开发板有什么功能?

嵌入式开发板是半导体行业分工合作的载体之一,它为开发产品的厂商提供基本的底层硬件、系统和驱动等资源,使得用户不...
发表于 2020-03-31 07:57 78次阅读
嵌入式开发板有什么功能?

工业服务器电脑在性能和安全方面有着怎样的优势

工业服务器电脑是一种兼具服务器的应用特性和工控机适应性的计算机,其由商用服务器和工控机演化而来。其采....
发表于 2020-03-30 16:30 235次阅读
工业服务器电脑在性能和安全方面有着怎样的优势

荣耀MagicBook Pro锐龙版性能评测,可...

为了控制笔记本的重量以及续航,轻薄本都是清一色的采用低功耗处理器,毕竟想要让轻薄本驯服45W TDP....
发表于 2020-03-30 14:59 274次阅读
荣耀MagicBook Pro锐龙版性能评测,可...

手机运行内存真的越大越好吗?别再花没必要的冤枉钱...

随着科技的发展,智能手机基本上已经达到人手一部,手机内存也随着人们的需求,设计的越来越大,现在很多人....
发表于 2020-03-30 11:34 174次阅读
手机运行内存真的越大越好吗?别再花没必要的冤枉钱...

华为5nm麒麟处理器打破垄断

作为手机的心脏—处理器芯片的世界,以前一直是高通和苹果两虎相争,美国在这个领域拥有绝对的话语权。华为....
发表于 2020-03-30 08:41 571次阅读
华为5nm麒麟处理器打破垄断

artix-7的SD卡怎么处理?

大家好, 我目前正在开发一个项目,其中包含一个将输入视频流写入asd卡的组件。 我希望有人能指出我实施解决方案的方...
发表于 2020-03-30 06:31 18次阅读
artix-7的SD卡怎么处理?

Leti使用3D堆栈制造的96核芯片

随着半导体技术逐渐进入工艺极限和物理极限,如何提高芯片性能成为行业关注的焦点,封装技术就是提升芯片性....
发表于 2020-03-29 21:52 409次阅读
Leti使用3D堆栈制造的96核芯片

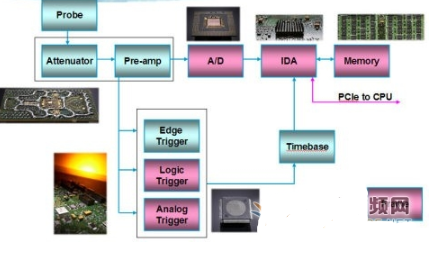

数字示波器结构原理 数字示波器内部结构图
