ATA-61520功率放大器在电火花加工中的应用

2020年03月23日 14:35 次阅读

实验名称:

Aigtek功率放大器ATA-61520在电火花加工中的应用

实验原理:

电火花加工(Electrical discharge machining, EDM)是通过在工具电极和工件电极之间施加高频脉冲电压来将工具电极和工件电极表面之间某一相对间隙最小处或绝缘强度最低处的工作液介质电击穿,从而使工具电极和工件电极之间不断产生脉冲性的火花放电,火花放电所形成的等离子体通道温度高达5000~7000K,足以将任何金属材料熔化和汽化而蚀除,因此每一次放电都会在工具电极和工件电极上形成一个很小的放电凹坑。

实验仪器:

ATA-61520功率放大器、函数发生器、电火花加工系统、模具钢板。

实验过程:

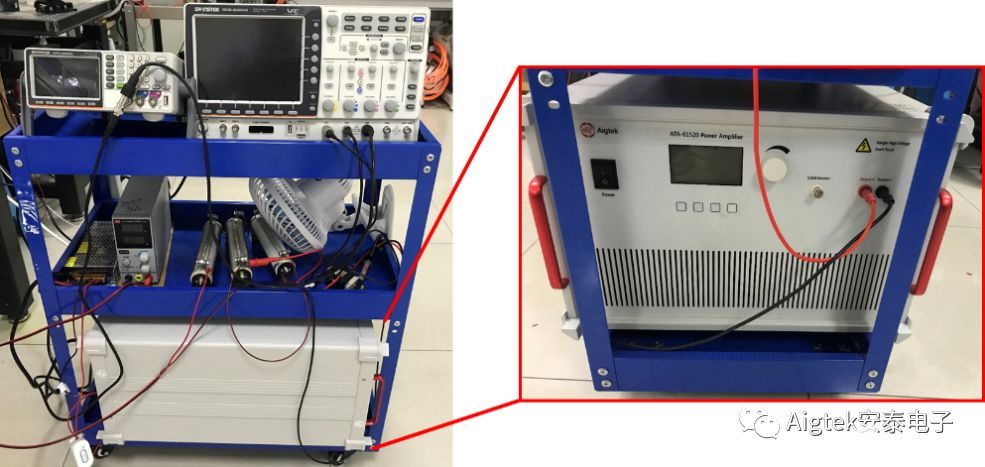

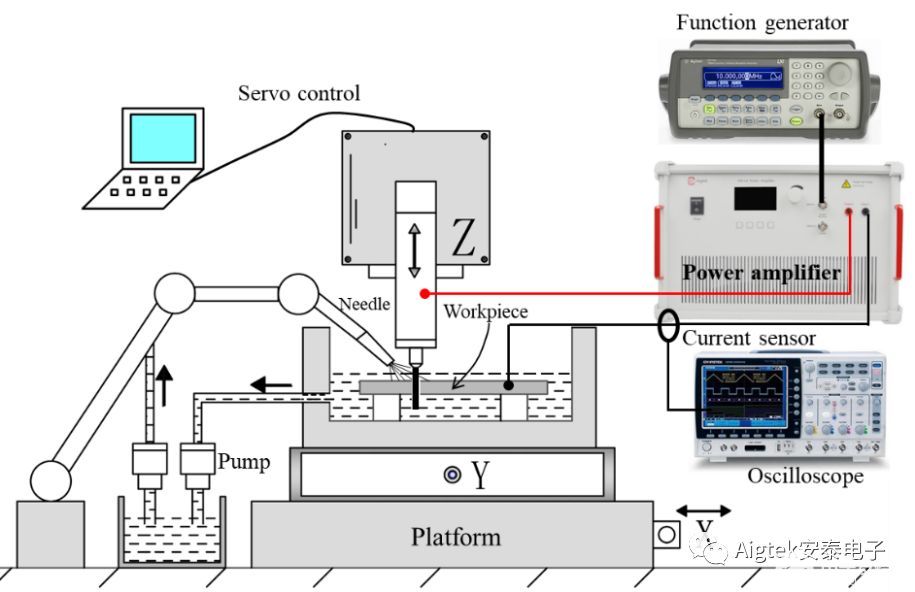

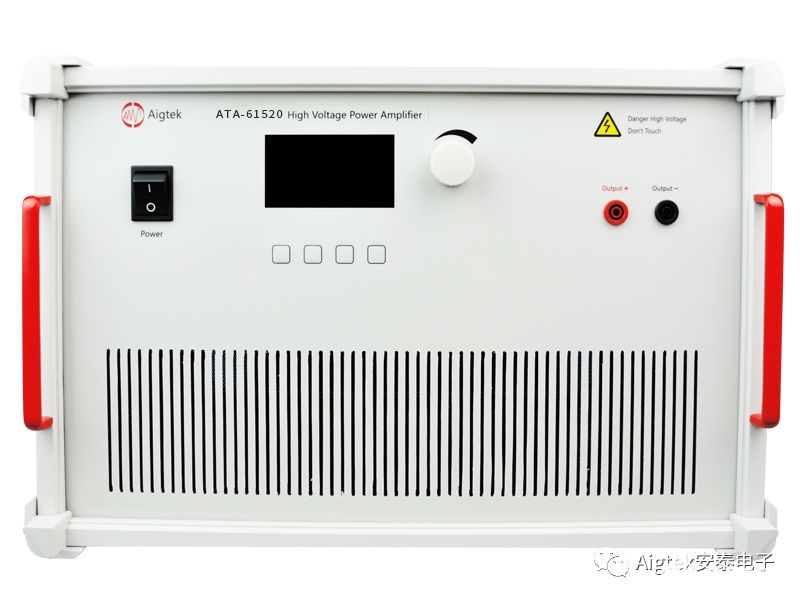

搭建该电火花加工系统采用了ATA-61520功率放大器,如图1所示,电火花加工电源系统;实物图如图2所示,其中,函数发生器产生高频脉冲信号,ATA-61520功率放大器将高频信号进行放大,产生电火花加工所必须的大功率高频脉冲电压。

实验结果:

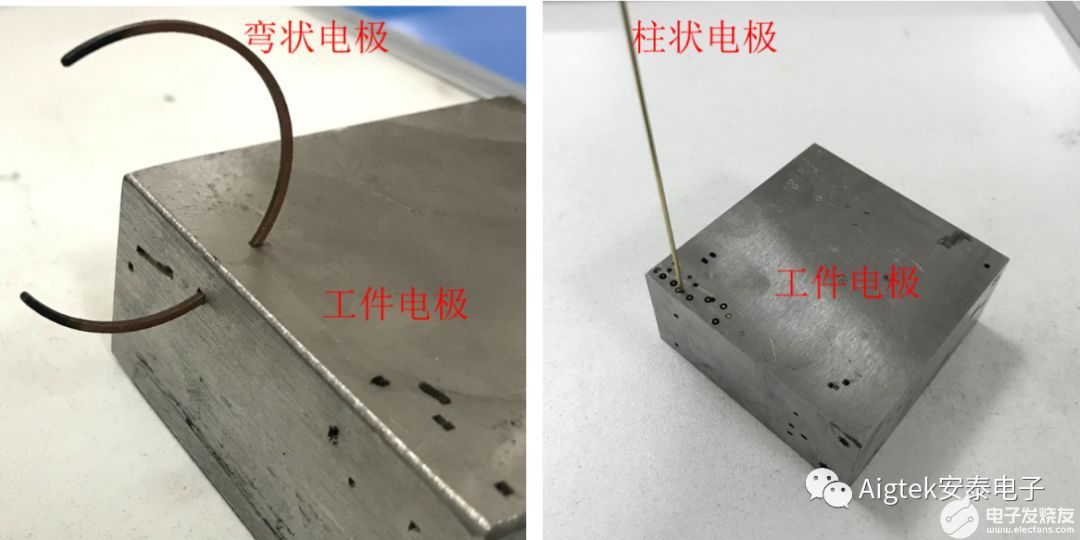

ATA-61520功率放大器搭所构成的高频超短脉宽电源进行了电火花加工实验研究,图3、4为在模具钢上加工的异型孔,采用弯曲铜电极加工出来曲孔,采用柱状铜电极加工出来高精度深小孔。

结论:

ATA-61520功率放大器能够在大功率条件下提供高频电压,且具有使用方便、精度高、稳定性高、性价比高等特点,非常适用于需要高频大功率脉宽电源的加工领域中,通过实验证实了该电源在电加工中使用的优势。
