电磁炉IGBT管代换遵循原则

2020年03月28日 11:20 次阅读

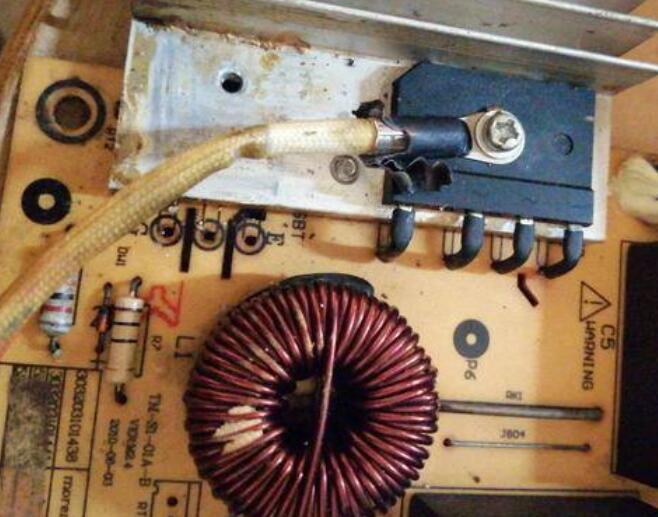

  IGBT电磁炉常常容易损坏的元器件之一,经验老到的维修人员对于电磁炉不工作,有时候很容易联想到IGBT是否有问题,也正因为这样,设计时候对IGBT进行温度检测,当温度达到一定值时候断开输入,这样对IGBT也是一种保护,同时还有过压、过流保护等,因此,如果IGBT管烧坏想要替代一个,那么就要根据实际情况来代换,一般遵循几个原则:

  1、宁大勿小

  由于IGBT管工作在高电压、大电流、温度高状态,一般不超过2000W的电磁炉在相同的条件选择20A~30A的IGBT即可,例如H20R12031200V20A可以用FGA25N1201200V25A代换,虽然耐压一样,但是你仔细查看会发现在其他方面还是存在不同点,例如开关速度、封装等信息。



  2、有无阻尼

  很多的IGBT内部里面都有阻尼二极管,但是也不保证有些管没有,因此在代换时候需要特别注意是否含有阻尼二极管,含阻尼二极管的IGBT管可代换不含阻尼二极管的IGBT管,但是反过来就不行,如果实在要用,那么在外部电路加一个快恢复二极管。

  3、封装大小

  由于IGBT通常工作于高温状态,因此很大的使用场合下都是配散热器,这样这样导致不同型号的IGBT所需要的散热片不一样,在代换时候根据实际整机情况选择合适的封装。

  4、价格因素

  好的IGBT对于电磁炉的质量有着重要的保障,像英飞凌、仙童等厂商的IGBT质量过硬,当然价格也会有所差别,代用时候也需要根据实际情况。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

电磁炉的原理是怎么样的详细资料概述

我们生活中常见的电磁炉原理是把电磁场的能量转换为热能的一种装置,他是由整流电路将50/60Hz的交流....
发表于 2020-04-06 11:49 210次阅读
电磁炉的原理是怎么样的详细资料概述

电磁炉的作业原理及构成

电磁炉是通过电子线路板构成有些发作交变磁场、当用含铁质锅具底部放置炉面时,锅具即切开交变磁力线而在锅....
发表于 2020-04-05 15:11 72次阅读
电磁炉的作业原理及构成

美的电磁炉放电后不加热检修电路

美的SH204-M电磁炉加电后放锅不加热,但风扇运转正常,面板按键均有反应。
发表于 2020-04-05 14:20 55次阅读
美的电磁炉放电后不加热检修电路

电磁炉能加热食物的工作原理

对于从事家电行业的人员来说,对于电磁炉如何实现食物加热应该会有所了解,事实上电磁炉是利用电磁感应原理....
发表于 2020-04-04 17:59 73次阅读
电磁炉能加热食物的工作原理

电磁炉盘上热敏电阻是多大?

热敏电阻有很多类型,作为测温使用的一般有玻封型、环氧树脂型、小头径漆包线型等,作为电磁炉的测温元器件....
发表于 2020-04-04 17:36 130次阅读
电磁炉盘上热敏电阻是多大?

迪科尔电磁炉不加热的维修电路

迪科尔电磁炉不加热怎么修? 此机接电源开机键后,显示1广符号(正常工作时,应显示广广符号),且不加热....
发表于 2020-04-04 16:51 48次阅读
迪科尔电磁炉不加热的维修电路

TCL电磁炉不加热啪啪响维修电路

TCL电磁炉不加热啪啪响声是怎么回事呢?
发表于 2020-04-04 16:49 67次阅读
TCL电磁炉不加热啪啪响维修电路

美的电磁炉指示灯亮但不加热是怎么回事

美的电磁炉上电操作开/关机键,所有指示灯都亮,数码显示屏有显示,能听到检锅声,风扇也运转,但不加热。
发表于 2020-04-04 16:44 77次阅读
美的电磁炉指示灯亮但不加热是怎么回事

苏泊尔电磁炉e4故障原因及解决

苏泊尔C19s04A电磁炉通电后,屏显显示故障代码E4,不加热。苏泊尔电磁炉故障代码E4表示为是欠压....
发表于 2020-04-04 16:26 67次阅读
苏泊尔电磁炉e4故障原因及解决

九阳电磁炉e7故障维修实例

九阳JYC-21CS11电磁炉在使用过程中突然停止加热,显示故障代码“E7”.过一会儿重新开机又可以....
发表于 2020-04-04 16:22 44次阅读
九阳电磁炉e7故障维修实例

为什么电磁炉通电后没有反应,它在使用时要注意什么

电磁炉因具有发热快、使用方便、功能丰富等优点,受到许多用户的青睐。电磁炉是通电工作的,因此在使用中大....
发表于 2020-04-03 15:09 295次阅读
为什么电磁炉通电后没有反应,它在使用时要注意什么

电磁炉出现故障完全无反应,这些技巧可以帮到你

电磁炉这类设备不仅加热快和技能环保,还有着炒蒸煮炖炸等多种功能,能满足咱们日常生活的各种烹饪需求,所....
发表于 2020-04-03 15:03 412次阅读
电磁炉出现故障完全无反应,这些技巧可以帮到你

电磁炉的基本原理以及常见故障维修

电磁炉的基本工作原理是:炉盘线圈工作电压约300V左右,300V的直流高压是220V交流电经过整流桥....
发表于 2020-04-03 14:50 497次阅读
电磁炉的基本原理以及常见故障维修

电磁采暖炉有辐射吗,它的安全范围是多少

随着煤改电在全国的推广使用,环境污染比较严重的燃煤锅炉已逐渐被淘汰, 环保节能安全水电分离的电磁加热....
发表于 2020-04-01 15:04 212次阅读
电磁采暖炉有辐射吗,它的安全范围是多少

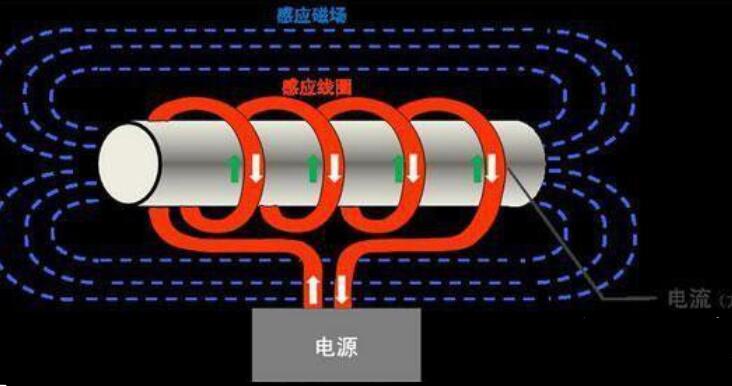

塑料机选择电磁加热器的优点及使用安装介绍

正常来说塑料机的工作环境一般灰尘较多,灰尘多了之后,对电磁加热控制主板就非常不利。
发表于 2020-04-01 14:59 181次阅读
塑料机选择电磁加热器的优点及使用安装介绍

电磁炉核心元器件解析

电磁炉在我们日常生活当中经常用到,其中它的工作原理是利用电磁感应原理,利用不断变化的电流通过线圈的时....
发表于 2020-03-28 11:12 232次阅读
电磁炉核心元器件解析

检测电磁炉电源模块好坏的方法

电磁炉的整流模块实际上就是一个由四个二极管封装的整流桥;其中使用好多的有GBU2510作为一款25A....
发表于 2020-03-28 09:50 491次阅读
检测电磁炉电源模块好坏的方法

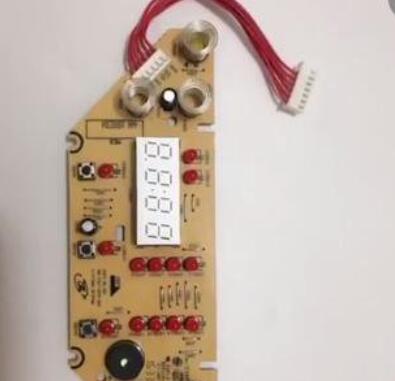

电磁炉主板

高手看看这个电磁炉主板的 排线这第四个fn是什么 现在我的面板的pan怎么接...
发表于 2020-03-18 19:36 155次阅读
电磁炉主板

电磁炉用什么锅最好_电磁炉天天炒菜费电吗

现在市面上已经有了电磁炉的专用锅,电磁炉分为了两种,一种是只能使用平底锅的电磁炉,一种是平底和圆底锅....
发表于 2020-03-18 09:18 231次阅读
电磁炉用什么锅最好_电磁炉天天炒菜费电吗

口碑最好的家用电磁炉品牌排名

本文主要阐述了口碑最好的六家家用电磁炉品牌排名状况。
发表于 2020-03-18 09:06 572次阅读
口碑最好的家用电磁炉品牌排名

电磁炉加热一下就停一下什么原因及解决办法

电磁炉有时会出现加热故障,现象是热一下停一下在热一下又停一下,基本隔一秒一热一停,调节火力也不起作用....
发表于 2020-03-18 09:02 1680次阅读
电磁炉加热一下就停一下什么原因及解决办法

电磁炉e6什么意思怎么解决_电磁炉e3是什么意思...

本文先后分析了介绍了电磁炉e6、电磁炉e3和电磁炉e1所代表的含义及解决方法。
发表于 2020-03-18 08:56 363次阅读
电磁炉e6什么意思怎么解决_电磁炉e3是什么意思...

电磁炉对孕妇有辐射吗_电磁炉对人体有什么危害

本文首先分析了电磁炉对孕妇是否有辐射,其次阐述了电磁炉对人体的危害,最后介绍了如何避免电磁炉辐射的方....
发表于 2020-03-18 08:51 350次阅读
电磁炉对孕妇有辐射吗_电磁炉对人体有什么危害

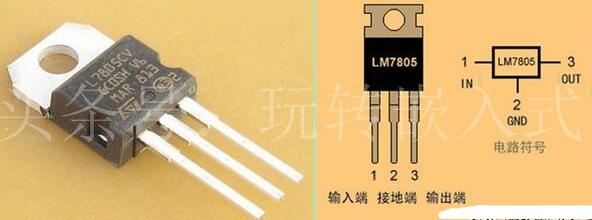

如何判断电磁炉7805的好坏

7805是比较常用的三端稳压器,可以将较高的直流电源转换为较低的直流电压,该芯片具有三个引脚,分别为....
发表于 2020-03-14 11:27 948次阅读
如何判断电磁炉7805的好坏

电磁炉低压直流18V是怎么来的

电磁炉是比较常见的家用电器,其工作原理为电磁感应,利用电磁辐射对锅进行加热,电磁炉有层层缠绕的线圈,....
发表于 2020-03-08 17:30 692次阅读
电磁炉低压直流18V是怎么来的

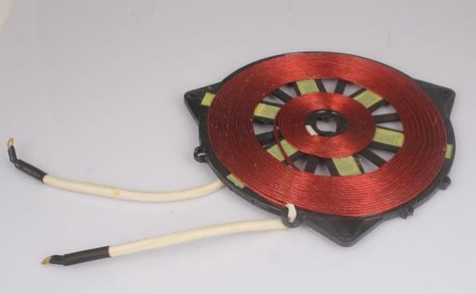

电磁炉线圈如何维修

在我们的家中,有很多人都会使用电磁炉,电磁炉的功能是非常强大的,也给我们的生活带来了很多的便利,电磁....
发表于 2020-03-08 16:43 726次阅读
电磁炉线圈如何维修

基于stm32电磁炉的设计

有没有老哥有stm32电磁炉的原理图,小白一个,该怎么做啊...
发表于 2020-03-02 16:23 946次阅读
基于stm32电磁炉的设计

电磁炉达不到额定功率的三大原因

弄清楚了电磁炉的加热原理,我们就很容易知道电磁炉达不到额定功率的原因了,一般都是以下几点原因造成。
发表于 2020-01-24 14:38 1334次阅读
电磁炉达不到额定功率的三大原因

电磁炉电路板如何维修

我们都知道电磁炉检锅分电流检锅(大多数国产机常用)和高压脉冲检锅(尚朋堂常用)两种。电流检锅是通过电....
发表于 2019-12-28 10:21 2164次阅读
电磁炉电路板如何维修

IXGF25N250(IGBT)中的 Electrically Isolated Tab 在电路图当中应该怎样连接

IGBT器件,具体型号IXGF25N250 查看芯片资料,管脚图片为图1,封装图片为图2. 管脚为1  2 ...
发表于 2019-12-06 09:26 417次阅读
IXGF25N250(IGBT)中的 Electrically Isolated Tab 在电路图当中应该怎样连接

电磁炉不能持续谐振,请问该电路是否合格?

有大佬帮忙看一下这个电磁炉的电路吗? 按理说应该是按下S1后给出一个高电平,让电路启动,L3和C1(在电路图的左上...
发表于 2019-11-20 12:35 743次阅读
电磁炉不能持续谐振,请问该电路是否合格?

2019年家电整体市场遭遇“寒冬”,退热趋势明显

进入2019年以来,家电整体市场遭遇“寒冬”,即便是往年一直量额双收的小家电市场,也再难维持高速增长....
发表于 2019-11-13 15:04 2662次阅读
2019年家电整体市场遭遇“寒冬”,退热趋势明显

小米推出米家电磁炉C1,众筹价仅为99元包邮

10月30日,小米推出一款全新的电磁炉产品——米家电磁炉C1。自2017年第一代米家电磁炉发布以来,....
发表于 2019-10-31 15:25 1968次阅读
小米推出米家电磁炉C1,众筹价仅为99元包邮

小米宣布将于明日推出米家电磁炉C1 原价119元

10月29消息,小米商城宣布将于明日上午10点带来众筹新品——米家电磁炉C1,原价119元,众筹价9....
发表于 2019-10-29 17:16 1194次阅读
小米宣布将于明日推出米家电磁炉C1 原价119元

电磁炉检锅的原理是什么?

电磁炉检锅原理(附电路图)
发表于 2019-10-25 09:11 328次阅读
电磁炉检锅的原理是什么?

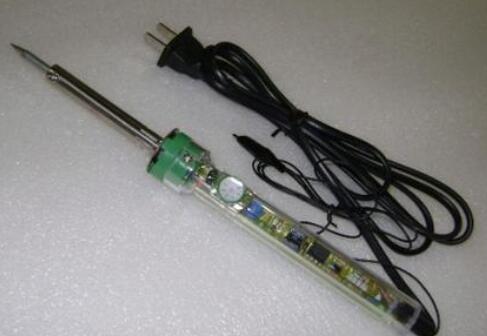

电烙铁加热原理和电磁炉一样吗
