太阳能路灯控制器接线图

2019年10月22日 09:12 次阅读

  太阳能路灯控制器接线有哪几种方式

  保障电流恒流输出、控制输出时段、输出功率的调节三种方式。

  保障电流恒流输出,由于LED自身需要通过技术手段进行恒流或者限流,否则根本无法正常的工作。LED灯采用的办法通常是外加一个驱动电源来进行LED的恒流,但是这却需要带来功率上得损耗,使得加上独立驱动电源的更加耗电。

  控制输出时段,太阳能控制器可以设置好时间段,到了设定好的时间段开始输出电流开始工作。输出功率的调节,在太阳能路灯的应用中,对功率进行调节。调节功率可以控制LED灯的亮度。

  太阳能路灯控制器接线图

太阳能路灯控制器接线图
太阳能路灯控制器接线图

  太阳能路灯控制器连接顺序:

  1、连接蓄电池。连接蓄电池之前,确保蓄电池电压高于6V以启动控制器。若系统是24V的,得确保蓄电池电压不低于18V。系统电压选择只有在第一-次启动控制器时自动识别。安装保险时,注意呆险装置离蓄电池正极端最大距离为150mm ,确认接线无误后接通保险。

  2、连接负载。太阳能路灯控制器负载端可以连接额定工作电压与蓄电池额定电压相同的直流用电设备,控制器以蓄电池电压给负载供电。接负载的正负极到控制器的负载接线端子。负载端可能存在电压,接线时要仔细认真,避免发生短路。 应该在负载正极或负极导线上接一个保险装置, 安装过程中不要接通保险。 安装后确认无误接通保险。如果负载是通过配电盘连接的,每一个负载回路中都有单独接保险,所有的负载电流不能超过控制器的额定电流。

  3、连接光伏阵列。控制器能够适用12V、24V的离网型太阳能组件,也可以使用开路电压不超过规定的最大输入电压的并网组件。系统中太阳能路灯组件电压要不低于系统电压。

  4、检查连接。再检查一遍所有的连接,看每一个端子的正负极是否正确, 6个接线端子是否都拧紧了。

  5、确认通电。当蓄电池给控制器供电,控制器启动时,控制器上的蓄电池LED指示灯会点亮,注意观察是否正确。6、接上蓄电池后,控制器指示灯呈流水状态。注:正负极接反,控制器不工作

  7、接好负载后,连续按三下“调整”按键,调整时间,负载亮。注:负载不能短路,不然损坏控制器8、负载不亮,请检查负载,或测量蓄电池电压。

  9、接上光电池后,负载灭,说明光控正常,反之,请检查光电池。

  10、测试阶段: (1 )若-切都正常,绿灯常亮。( 2)若蓄电池欠压,红灯常亮。(3 )光电池无电压,黄灯常亮。

  注意:接线方法,要按照控制器上面所标注的图示接线。否则控制器不工作。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

四轴机器人编程与应用

主题简介:本次直播主要讲解四轴机器人控制器基本原理及组成。四轴机器人的核心技术内嵌人工智能算法的工业级运动控制技术和伺服
发烧友学院发表于 2018-10-30 00:00 11587次阅读
四轴机器人编程与应用

以太网控制器ENC28J60缺少的是一些更高的协议

嗨,几天前,在网上搜索有关Enc28 J60的文章时,我在这里找到了这个论坛。所以我是比较新的。我注册的主要目的是我有...
发表于 2019-10-23 12:01 7次阅读
以太网控制器ENC28J60缺少的是一些更高的协议

请问调试会话启动不对该怎么办?

你好, 我已经在一个项目上工作了几天没有问题,现在我遇到和发布(使用创建者3.3 S2,CY8C58XX控制器)。 首...
发表于 2019-10-23 10:16 19次阅读
请问调试会话启动不对该怎么办?

PID控制器怎么调试?

PID是以它的三种纠正算法而命名的。这三种算法都是用加法调整被控制的数值。而实际上这些加法运算大部分变成了减法...
发表于 2019-10-23 09:12 46次阅读
PID控制器怎么调试?

LT4320是理想的二极管桥控制器,可驱动四个N沟道MOSFET,支持典型的DC至600Hz的电压整流

LT4320IMSE理想二极管桥控制器的典型应用电路。 LT4320是理想的二极管桥控制器,可驱动四个N沟道MOSF...
发表于 2019-10-23 08:44 43次阅读
LT4320是理想的二极管桥控制器,可驱动四个N沟道MOSFET,支持典型的DC至600Hz的电压整流

LT4320是理想的二极管桥控制器,可驱动四个N沟道MOSFET,支持典型的DC至600Hz的电压整流

LT4320IDD理想二极管桥控制器的典型应用电路。 LT4320是理想的二极管桥控制器,可驱动四个N沟道MOSFE...
发表于 2019-10-23 08:33 47次阅读
LT4320是理想的二极管桥控制器,可驱动四个N沟道MOSFET,支持典型的DC至600Hz的电压整流

LT4320-1是理想的二极管桥控制器,可驱动四个N沟道MOSFET,支持典型的DC至600Hz的电压整流

LT4320IDD-1理想二极管桥控制器的典型应用电路。 LT4320-1是理想的二极管桥控制器,可驱动四个N沟道MOS...
发表于 2019-10-23 08:05 46次阅读
LT4320-1是理想的二极管桥控制器,可驱动四个N沟道MOSFET,支持典型的DC至600Hz的电压整流

无法在PIC16F887中将控制器从睡眠模式唤醒

我试图用计时器1中断从睡眠中唤醒PIC16F87控制器。但我无法实现它。即使我尝试设置T1Syc和TMR1CS位,但不能...
发表于 2019-10-22 13:06 11次阅读
无法在PIC16F887中将控制器从睡眠模式唤醒

万能断路器组成结构有哪些?

由于承载电流多数在630A以上,最高可至6300A,出于支承,绝缘,以及预期短路电流较大,电弧能量强等方面因素的影响,...
发表于 2019-10-22 09:11 39次阅读
万能断路器组成结构有哪些?

基于Verilog怎么实现LCM控制器?

液晶显示器由于具有低压、微功耗、显示信息量大、体积小等特点,在移动通信终端、便携计算机、GPS卫星定位系统等领...
发表于 2019-10-22 08:07 15次阅读
基于Verilog怎么实现LCM控制器?

怎么在80MHz下减少2UV的辐射发射?

我正在使用一个产品的5LP设备正在测试的FCC和CE认证。在80MHz的响应略有超出,我怀疑这是控制器。我需要在80...
发表于 2019-10-22 07:54 46次阅读
怎么在80MHz下减少2UV的辐射发射?

索尼环形控制器专利文件曝光

在任天堂健身环火了之后,另外一款环形控制器也浮出了水面。根据专利文件显示,索尼申请了一款环形控制器的....
发表于 2019-10-21 14:50 580次阅读
索尼环形控制器专利文件曝光

太阳能水温差控制器的制作教程

我在Internet上找到的几乎每个教程都显示了直接连接到ESP8266的继电器模块,如第二幅图所示....
发表于 2019-10-21 14:17 611次阅读
太阳能水温差控制器的制作教程

大象机器人的发展现状和未来走向趋势了解

众所周知,相比于传统机器人,协作机器人最大的特点是安全。那么,在安全机器人概念之下,又有哪些更多的细....
发表于 2019-10-20 09:21 72次阅读
大象机器人的发展现状和未来走向趋势了解

运动控制器的调试步骤

选好控制方式;将PID参数清零;让控制器上电时默认使能信号关闭;将此状态保存,确保控制器再次上电时即....
发表于 2019-10-19 11:16 1533次阅读
运动控制器的调试步骤

贝加莱推出新型处理器,集控制器与多点触控HMI于...

Power Panel C50可在单个HMI设备中提供强大的控制器与现代投射电容式触摸屏相结合的优势....
发表于 2019-10-18 17:43 62次阅读
贝加莱推出新型处理器,集控制器与多点触控HMI于...

80年代模拟视频效果控制器的制作

我在麦克风盒中构建了Visualist。还内置了一个小型显示器。您可以自由选择合适的方式放置按钮和电....
发表于 2019-10-18 17:06 718次阅读
80年代模拟视频效果控制器的制作

声控彩灯控制器电路图

该电路能随着音乐节奏不断变换灯光色彩,可作为歌舞厅的装饰灯。该声控变色彩灯电路由电源电路、声控电路、....
发表于 2019-10-18 11:37 422次阅读
声控彩灯控制器电路图

研扬最新发布了一款环保型的嵌入式控制器

工业PC机的主要生产商发布了一款隶属于研扬绿色嵌入式系统产品线的环保型产品,名为GES-3300F。....
发表于 2019-10-16 17:23 98次阅读
研扬最新发布了一款环保型的嵌入式控制器

苹果申请新专利,可穿戴电子环形计算设备可佩戴在手...

北京时间10月16日消息,苹果向美国专利专利商标局提交一份文件,与穿戴电子环形计算设备有关。按照描述....
发表于 2019-10-16 16:28 890次阅读
苹果申请新专利,可穿戴电子环形计算设备可佩戴在手...

响度控制器电路图

响度控制器的设置是为了补偿人耳的听觉缺陷。响度控制器有开关控制式电路、单抽头式电路、双抽头式电路和无....
发表于 2019-10-16 15:25 113次阅读
响度控制器电路图

四款立体声平衡控制器电路图分析

立体声工作状态下,左、右声道电路是分开的,但2RP12接在左、右声道前置放大器输出端,由于2RP12....
发表于 2019-10-16 14:37 442次阅读
四款立体声平衡控制器电路图分析

圣诞灯控制器的制作图解

总之,不少于200个2.5天内编写的总代码行数。像往常一样,我允许任何人使用和修改该软件,但是如果要....
发表于 2019-10-15 11:41 164次阅读
圣诞灯控制器的制作图解

焊接机器人控制器的作用

焊接机器人控制器的作用是什么?控制器是机器人的核心部件,它实施焊接机器人的全部信息处理和对机械手的运....
发表于 2019-10-14 14:44 299次阅读
焊接机器人控制器的作用

机器人控制器有哪些类型_机器人控制器发展

机器人控制器是根据指令以及传感信息控制机器人完成一定的动作或作业任务的装置,它是机器人的心脏,决定了....
发表于 2019-10-14 14:39 317次阅读
机器人控制器有哪些类型_机器人控制器发展

PID控制如何进行参数整定常用口诀详细概述

1. PID常用口诀: 参数整定找最佳,从小到大顺序查,先是比例后积分,最后再把微分加,曲线振荡很频....
发表于 2019-10-13 09:05 288次阅读
PID控制如何进行参数整定常用口诀详细概述

Arduino 2合1模型火车控制器的制作教程

该软件的蓝牙版本使用单字母命令来启动前进,倒车,刹车和油门功能。实际上,收到的命令将替换手动开关,但....
发表于 2019-10-12 11:13 572次阅读
Arduino 2合1模型火车控制器的制作教程

怎样制作基于SNES控制器的Arduino游戏

这是关于代码的最后一步。我只是要快速了解游戏循环的操作,因为对于新手程序员来说,这应该很容易理解。
发表于 2019-10-12 08:48 149次阅读
怎样制作基于SNES控制器的Arduino游戏

带热控制器的静音风扇的制作

 该开关位于垂直面板的后面。我添加了支撑件,以增加机柜的稳定性,并且用手将其放在金属条上很容易找到。
发表于 2019-10-11 11:03 1020次阅读
带热控制器的静音风扇的制作

从控制器形态看家电发展的四个阶段

对于很多产品来说,有手机控制未必比没手机控制智能,很多厂商将手机控制作为智能的必要条件,其实就是在强....
发表于 2019-10-10 17:05 98次阅读
从控制器形态看家电发展的四个阶段

Xbox无线控制器PC适配器DIY图解

 rf模块的工作原理与任何其他USB设备一样,只要您具有驱动程序且不必同步它,则arduino在此项....
发表于 2019-10-10 10:41 951次阅读
Xbox无线控制器PC适配器DIY图解

如何制作用于PC游戏的方向盘

将焊锡丝连接到每个按钮后,必须连接,然后在另一个游戏垫中进行连接,如图片所示
发表于 2019-10-09 11:04 763次阅读
如何制作用于PC游戏的方向盘

四线制的太阳能路灯控制器接线方法

四线制的太阳能路灯控制器,也有五六线制的,原理和接线方法基本差不多。可以控制路灯,电池和照明灯具,那....
发表于 2019-10-07 15:53 304次阅读
四线制的太阳能路灯控制器接线方法

小型直流马达转速控制器电路图

通过改变电容的充电和放电电阻,改变脉冲列的脉冲宽度,间接改变小型直流马达的平均直流电压,从而改变转速....
发表于 2019-10-07 15:38 869次阅读
小型直流马达转速控制器电路图

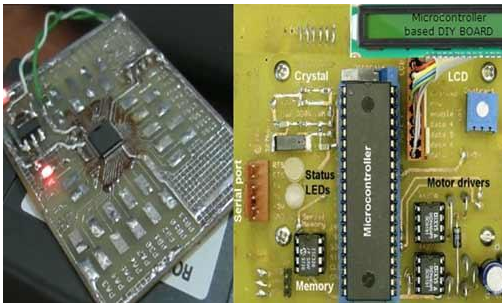

微控制器板具备哪一些特性

微控制器板的规格是总线类型,处理器类型,存储器,端口数,端口类型和操作系统。
发表于 2019-10-05 17:24 101次阅读
微控制器板具备哪一些特性

智能传感器在建筑行业有什么样的作用详细介绍

在智能农业中,可以通过物联网传感器技术识别有害昆虫,例如激光雷达。也可以使用气体传感器来对农作物生长....
发表于 2019-10-04 12:22 1268次阅读
智能传感器在建筑行业有什么样的作用详细介绍

使用AD6676设计微波点对点接收器的基站电路的...

微波点对点链路是无线移动网络的一个组成部分,它提供 了基站(BTS/Nodes)与无线控制器(BSC....
发表于 2019-10-04 12:07 640次阅读
使用AD6676设计微波点对点接收器的基站电路的...

一种基于System Verilog语言开发的星...

图1所示为传统功能仿真测试平台模型。传统功能仿真测试平台由激励模块、待测设计和接收模块三部分组成。其....
发表于 2019-10-01 16:49 737次阅读
一种基于System Verilog语言开发的星...

Raunaq Shah在VR项目研发时,对VR的...

在此前,我得到了一个很棒的机会大客户开展了VR项目的研发,这让我在一个有趣的新方向上扩展了我的知识和....
发表于 2019-10-01 16:40 224次阅读
Raunaq Shah在VR项目研发时,对VR的...

可上下限温度的感温控制器电路图说明

 本例电路利用LM35D温度传感器和LM358运算放大器(这里当比较器使用)设计而成的一款具有上下限....
发表于 2019-10-01 14:50 724次阅读
可上下限温度的感温控制器电路图说明

感温动作控制器电路讲解

本例电路采用负温度系数的热敏电阻作为温度传感器,可以在环境温度低于设定值时控制继电器动作。
发表于 2019-10-01 10:38 186次阅读
感温动作控制器电路讲解

电容式触摸屏的控制器电路设计

 计算机触摸屏是一种显著改善人机操作界面的输入设备,具有直接、简单、快捷的优点,在各个领域中有着广泛....
发表于 2019-10-01 10:27 800次阅读
电容式触摸屏的控制器电路设计

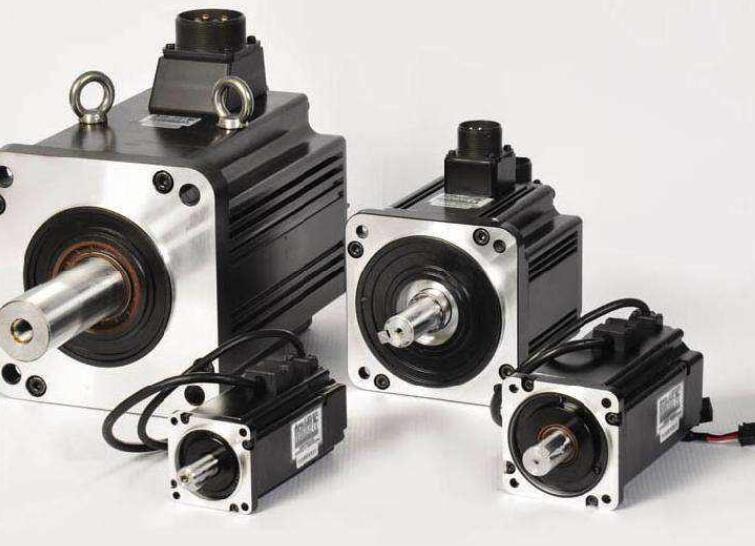

伺服电机控制器的使用场合及安装

伺服电机控制器是数控系统及其他相关机械控制领域的关键器件,一般是通过位置、速度和力矩三种方式对伺服马....
发表于 2019-10-01 09:28 114次阅读
伺服电机控制器的使用场合及安装

步进电机控制器原理_步进电机控制器编程实例

步进电机控制器是一种能够发出均匀脉冲信号的电子产品,它发出的信号进入步进电机驱动器后,会由驱动器转换....
发表于 2019-10-01 08:58 269次阅读
步进电机控制器原理_步进电机控制器编程实例

步进电机控制器接线图

步进电机控制器接线图如下:接线之前我们需要大概了解,控制器需要发送什么信号,才能控制驱动器,进而操纵....
发表于 2019-10-01 08:51 148次阅读
步进电机控制器接线图

如何在汽车中添加一些RGB灯带和控制器

 我选择将我的汽车放在我的车下,并在下面安装一个手动RGB控制器。所以没有更多的理由!
发表于 2019-09-30 16:45 933次阅读
如何在汽车中添加一些RGB灯带和控制器

控制器是工业机器人的核心控制系统

工业机器人是一个复杂的集成系统,机器人本体就是它的身体,眼睛就是它的视觉系统等等,今天我们来说一下,....
发表于 2019-09-30 11:32 84次阅读
控制器是工业机器人的核心控制系统

原始Xbox控制器转USB游戏杆教程

如果您没有xbox,或者只是不想打开它以取出控制器端口,那么仍然可以使用操纵杆!
发表于 2019-09-30 09:06 1237次阅读
原始Xbox控制器转USB游戏杆教程

如何制作智能太阳能路灯

 本指南演示了以SLG46140V GreenPAK CMIC作为主要控制元件的智能路灯的设计。事实....
发表于 2019-09-29 17:37 377次阅读
如何制作智能太阳能路灯

新型LED驱动器控制器电路设计

AL5614Q是一款可调节线性LED控制器,可在4.5伏至60伏的输入电压范围内工作。该器件提供最大....
发表于 2019-09-29 10:30 227次阅读
新型LED驱动器控制器电路设计

嵌入式系统在机器人中的应用

嵌入式控制器越来越微型化、功能化。微型机器人、特种机器人等也获得更大的发展机遇,无论从控制系统的结构....
发表于 2019-09-27 14:15 100次阅读
嵌入式系统在机器人中的应用

如何使用Arduino和NRF24L01制作PS...

 在代码中,您可能还会发现与BatteryCheck有关的内容,目前尚未使用。最初,我打算使用它来检....
发表于 2019-09-27 11:04 1449次阅读
如何使用Arduino和NRF24L01制作PS...

如何制作USB笔记本电脑键盘控制器

 如果您不打算使用原始笔记本电脑USB键盘的底座,您可以像上面显示的那样建立一个木制底座。我用了3张....
发表于 2019-09-26 14:25 1741次阅读
如何制作USB笔记本电脑键盘控制器

如何创建一个DualShock4控制的Ardui...

这就是将PS4 DualShock 4控制器连接到Arduino的方式!如果有读者还在学习如何使用A....
发表于 2019-09-26 09:54 584次阅读
如何创建一个DualShock4控制的Ardui...

嵌入式系统中DRAM控制器的CPLD如何解决

80C186XL16位嵌入式微处理器是Intel公司在嵌入式微处理器市场的上导产品之一,已广泛应用于....
发表于 2019-09-25 11:25 236次阅读
嵌入式系统中DRAM控制器的CPLD如何解决

树莓派灯光控制器的制作

单击内容,然后单击播放列表。创建一个新的播放列表,并使用下拉菜单,将音频和fseq文件结合在一起,然....
发表于 2019-09-25 09:54 353次阅读
树莓派灯光控制器的制作

怎样在Mac上使用XboxOne控制器

 这时,您可以启动自己喜欢的模拟器, Steam或其他平台,并通过其设置配置您的控制器以播放。请享用....
发表于 2019-09-25 09:39 830次阅读
怎样在Mac上使用XboxOne控制器

阻抗控制的特点及阻抗控制的实现方法

在阻抗控制的早期,使用了固定增益的PD控制,这种方法实现简单,但在机器人位形、速度变化时无法保持理想....
发表于 2019-09-25 09:28 188次阅读
阻抗控制的特点及阻抗控制的实现方法

怎样用PS3控制器控制遥控车

 无论如何,一旦执行了此操作,您只需要告诉arduino以所需的输出量输出输出,汽车就会行驶!
发表于 2019-09-24 11:46 713次阅读
怎样用PS3控制器控制遥控车

如何制作USBSNES控制器

我使用下面的板进行设计。我将芯片放在适当的位置,并使用dremmel削减了电路板上所有不需要的区域。....
发表于 2019-09-24 10:30 782次阅读
如何制作USBSNES控制器

怎样为Arduino构建L293D电机板控制器

它将变得令人困惑和不知所措,但是为了帮助您,请在一张纸上 向后 画出引脚连接。然后翻阅图纸几次以确保....
发表于 2019-09-23 10:32 325次阅读
怎样为Arduino构建L293D电机板控制器

路灯计时控制器的制作

  现在按照URS设置时间将BLUB ON关闭
发表于 2019-09-23 10:15 677次阅读
路灯计时控制器的制作

直流电机控制器原理图

 我们平时使用的直流电机在进行操控时,主要有两种控制方式,在进行操作时我们都要了解直流电机控制原理图....
发表于 2019-09-23 09:34 230次阅读
直流电机控制器原理图

嵌入式工控机定制化在现在有了什么改变

作为智能制造的核心设备,工控机无论是从技术还是产业发展来看,都出现了一些新的变化,而面向行业的专业嵌....
发表于 2019-09-21 10:18 102次阅读
嵌入式工控机定制化在现在有了什么改变

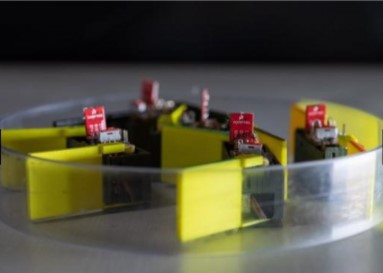

超级智能粒子机器人可实现变形和移动

近日,美国陆军在新型机器人开发方面取得了新进展——用智能粒子制造群体机器人。佐治亚理工学院和西北大学....
发表于 2019-09-21 08:16 111次阅读
超级智能粒子机器人可实现变形和移动

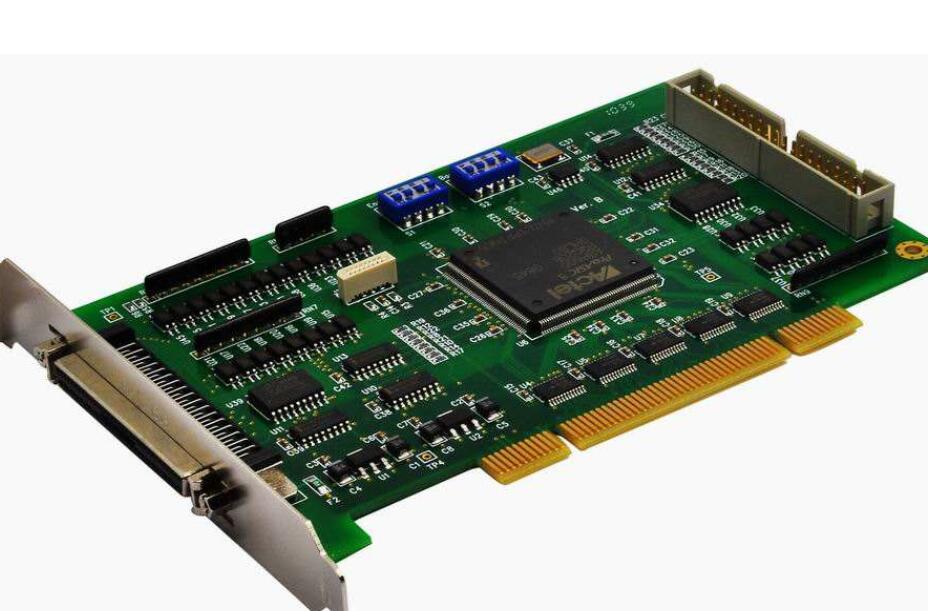

运动控制器分类_运动控制器选型

运动控制器是整个运动控制系统的核心,作用是执行编写的程序,通过采集现场的I/O信号,实现各种运算功能....
发表于 2019-09-18 10:39 206次阅读
运动控制器分类_运动控制器选型

门禁控制器的通讯方式有哪些

门禁系统:又称出入管理控制系统(Access Control System) ,它是在传统的门锁基础....
发表于 2019-09-16 09:58 145次阅读
门禁控制器的通讯方式有哪些

Qorvo新型PAC5556电源应用控制器的特性...

Qorvo日前推出新型PAC5556电源应用控制器(PAC),采用小型52引脚10x10 QFN封装....
发表于 2019-09-14 10:09 158次阅读
Qorvo新型PAC5556电源应用控制器的特性...

我国山东寿光与芯恩合作关于特色功率芯片和高端微控...

9月6日,山东寿光与芯恩(青岛)集成电路有限公司俎永熙博士代表团队正式签署战略合作协议。这次签约的项....
发表于 2019-09-11 09:06 1547次阅读
我国山东寿光与芯恩合作关于特色功率芯片和高端微控...

怎样看懂集成电路图?主要看什么?

看整机电路图、板块电路图和系统电路图都是看以集成电路为核心的电路图。应当怎样看集成电路图?看什么内容....
发表于 2019-09-10 10:49 1930次阅读
怎样看懂集成电路图?主要看什么?

控制器的两种传输模式_控制器的基本功能

控制器(英文名称:controller)是指按照预定顺序改变主电路或控制电路的接线和改变电路中电阻值....
发表于 2019-09-09 11:33 1327次阅读
控制器的两种传输模式_控制器的基本功能

NCP5425 双同步降压控制器

5是一款高度灵活的双降压控制器,内置栅极驱动器,可与多个配置的两个输入电源和一个或两个输出一起使用。该器件包含两个采用前馈电压模式控制方法的独立同步双NFET降压调节器所需的所有电路。 NCP5425可以采用4.6至12伏的单电源供电,支持单相或双相单相输出。当用作双输出控制器时,第二个输出跟踪第一个输出的电压瞬变。支持低噪声应用的功率消隐以及独立的逐周期电流限制。该器件采用20引脚TSSOP封装,允许设计人员最小化PCB面积。 特性 4.6至13.2伏的操作 双同步降压设计 两个独立电源的可编程功率共享和预算 0.8伏+/- 1%低电压参考输出 1.5A峰值功率驱动 使用ROSC Pin对噪声敏感应用进行消隐 可编程频率,150 kHz至750 kHz操作 可编程软启动 周期间过流保护 独立可编程电流限制 快速瞬态响应的100%占空比 内部斜率补偿 控制器之间的异相同步 可配置为单相两相输出或两相单相输出 这些是Pb - 免费设备 输入欠压锁定 通过使用COMP Pins启用/关闭 电源排序 电路图、引脚图和封装图...
发表于 2019-08-09 11:39 32次阅读
NCP5425 双同步降压控制器

NCP1587 低电压同步降压控制器

7和NCP1587A是低成本PWM控制器,设计采用5V或12V电源供电。这些器件能够产生低至0.8V的输出电压。这些8引脚器件提供最佳集成度,以减小电源的尺寸和成本。 NCP1587和NCP1587A提供1A栅极驱动器设计和内部设置的275kHz(NCP1587)和200kHz(NCP1587A)振荡器。栅极驱动器的其他效率增强特征包括自适应非重叠电路。 NCP1587和NCP1587A还集成了外部补偿误差放大器和电容可编程软启动功能。保护功能包括可编程短路保护和欠压锁定。 特性 优势 输入电压范围4.5至13.2V 多功能性 电压模式PWM控制 易于使用 0.8V +/- 1%内部参考电压 增强绩效 可调输出电压 多功能性 电容可编程软启动 易于使用 内部1A门驱动器 增强性能 可编程电流限制 易于使用 应用 终端产品 图形卡 台式计算机 服务器/网络 DSP和FPGA电源 DC-DC稳压器模块 DSP和FPGA电源 电路图、引脚图和封装图...
发表于 2019-08-09 11:38 47次阅读
NCP1587 低电压同步降压控制器

NCV891930 低静态电流2 MHz汽车同步...

930是一款2 MHz固定频率低静态电流降压控制器,具有扩频,工作电压高达38 V(典型值)。它可以与时钟同步或分离NCV891930。峰值电流模式控制用于快速瞬态响应和宽输入电压和输出负载范围的严格调节。反馈补偿是设备内部的,允许设计简化。 NCV891930能够在高于敏感AM频段的恒定基极开关频率下,从3.5 V(启动期间为4.5 V)的汽车输入电压范围转换为18 V,无需昂贵的滤波器和EMI对策。对于20 V至38 V(典型值)的输入电压,开关频率可折叠回1 MHz。在高达45 V的负载突降条件下,调节器关闭。高压偏置调节器可自动切换到外部5 V偏置电源,以提高效率。提供多种保护功能,如UVLO,电流限制,短路保护和热关断。即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波,从而形成节省空间的开关解决方案。(NCV881930提供410 kHz版本) 特性 空载时30μA工作电流 75 mV电流限制感应 能够进行45 V负载转储 具有锁定的板可选固定输出电压 2 MHz工作频率同步能力 自适应非重叠电路 集成扩频 逻辑电平启用输入可以绑定直接电池 短路保护脉冲跳过 UV...
发表于 2019-07-29 19:02 42次阅读
NCV891930 低静态电流2 MHz汽车同步...

NCP81232 具有双环路功能的多相控制器 可...

32可配置为单输出或双输出稳压器,旨在与DrMOS功率级配合使用。该IC可设置多达8种独特的输出配置,可提供单输出操作,单相或四相操作,或双输出设备,相位组合为3 + 1,2 + 2,2 + 1,和1 + 1。该控制器提供差分电流检测和电压检测,以提高精度。该器件支持DCR电流检测,或者可以容纳来自DrMOS的IMON信号。这些器件提供过流保护,过压/欠压保护和过温保护。 特性 优势 带内部偏压的4.5V至24V输入 针对12V和5V总线电压设计进行了优化 可调节输出从0.6V到5V 为核心电压供电的低电压能力 可调开关频率从200kHz到1.2MHz 允许优化设计尺寸和效率 PWM输出兼容3.3V和5V DrMOS 与标准DrMOS兼容 8配置(单输出或双输出) Flexibilit y允许分配权力 差异输出感 采用高电流设计保持电压精度 差分电流检测 允许DCR电流检测(或来自DrMOS的Iout) 过流,过压/欠压和热保护 防止故障 应用 终端产品 高电流设计 核心电源轨 DDR内存 FPGA电源 基站 网络 路由器 电路图、引脚图和封装图...
发表于 2019-07-29 19:02 35次阅读
NCP81232 具有双环路功能的多相控制器 可...

NCV881930 低静态电流410 kHz汽车...

930是一款410 kHz固定频率低静态电流降压控制器,具有扩频,工作电压高达38 V(典型值)。它可以与时钟同步或分离NCV881930。峰值电流模式控制用于快速瞬态响应和宽输入电压和输出负载范围的严格调节。反馈补偿是设备内部的,允许设计简化。 NCV881930能够在3.5 V(启动期间为4.5 V)的汽车输入电压范围内转换为恒定基极开关频率的18 V。在高达45 V的负载突降条件下,调节器关闭。高压偏置调节器可自动切换到外部5 V偏置电源,以提高效率。提供多种保护功能,如UVLO,电流限制,短路保护和热关断。即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波,形成节省空间的开关解决方案。(NCV891930提供2 MHz版本) 特性 空载时30μA工作电流 50 mV电流限制感应 能够承受45 V负载转储 具有锁定功能的板可选固定输出电压 410 kHz工作频率同步能力 自适应非重叠电路 集成扩频 逻辑电平启用输入可以是直接连接电池 短路保护脉冲跳过 UVLO和过压保护的电池监控 热关机(TSD) 可调节软启动 个别启用和重置引脚 带有可湿性侧...
发表于 2019-07-29 19:02 42次阅读
NCV881930 低静态电流410 kHz汽车...

FSEZ1016A 带有集成式MOSFET的初级...

度集成的PWM控制器具备多种功能,可增强低功率反激转换器的性能.FSEZ1016A专有的拓扑简化了电路设计,特别是电池充电器应用中的电路设计。与传统设计或线性变压器相比,它成本更低,尺寸更小,具有更轻的充电器。启动电流仅为10μA,允许使用大启动电阻以实现进一步的节能。为了最大限度地降低待机功耗,专有绿色模式提供了关断时间调制,以在轻载条件下线性降低PWM频率。绿色模式有助于电源达到节电要求。通过使用FSEZ1016A,充电器可以用极少的外部元件和最低的成本来完成.FSEZ1016A系列控制器提供7引脚SOIC封装。 特性 恒压(CV)和恒流(CC)控制( 通过飞兆专有的TRUECURRENT™技术实现精准恒定电流 绿色模式功能:线性降低PWM频率 42 kHz的固定PWM频率(采用跳频来解决电磁干扰问题) 恒压模式下的电缆补偿 低启动电流:10μA 低工作电流:3.5 mA 恒压模式下的峰值电流模式控制 逐周期限流 V DD 过压保护(带自动重启) V DD 欠压锁定(UVLO) 带闩锁的固定过温保护(OTP) 采用SOIC-7封装 应用 ...
发表于 2019-07-29 19:02 53次阅读
FSEZ1016A 带有集成式MOSFET的初级...

NCP81231 降压控制器 USB供电和C型应...

31 USB供电(PD)控制器是一款针对USB-PD C型解决方案进行了优化的同步降压控制器。它们是扩展坞,车载充电器,台式机和显示器应用的理想选择。 NCP81231采用I2C接口,可与uC连接,以满足USB-PD时序,压摆率和电压要求。 NCP81231工作在4.5V至28V 特性 优势 I2C可配置性 允许电压曲线,转换速率控制,定时等 带驱动程序的同步降压控制器 提高效率和使用标准mosfet 符合USB-PD规范 支持usb-pd个人资料 过压和过流保护 应用 终端产品 USB Type C 网络配件 消费者 停靠站 车载充电器s 网络中心 桌面 电路图、引脚图和封装图...
发表于 2019-07-29 19:02 72次阅读
NCP81231 降压控制器 USB供电和C型应...

NCP81239 4开关降压 - 升压控制器 U...

39 USB供电(PD)控制器是一种同步降压升压,经过优化,可将电池电压或适配器电压转换为笔记本电脑,平板电脑和台式机系统以及使用USB的许多其他消费类设备所需的电源轨PD标准和C型电缆。与USB PD或C型接口控制器配合使用时,NCP81239完全符合USB供电规范。 NCP81239专为需要动态控制压摆率限制输出电压的应用而设计,要求电压高于或低于输入电压。 NCP81239驱动4个NMOSFET开关,允许其降压或升压,并支持USB供电规范中指定的消费者和供应商角色交换功能,该功能适用​​于所有USB PD应用。 USB PD降压升压控制器的工作电源和负载范围为4.5 V至28 V. 特性 优势 4.5 V至28 V工作范围 各种应用的广泛操作范围 I2C接口 允许uC与设备连接以满足USB-PD电源要求 将频率从150 kHz切换到1200 kHz 优化效率和规模权衡 过渡期间的压摆率控制 允许轻松实施USB-PD规范 支持USB-PD,QC2.0和QC3.0配置文件 过电压和过流保护 应用 终端产品 消费者 计算 销售点 USB Type-C USB PD 桌面 集线器 扩展...
发表于 2019-07-29 19:02 92次阅读
NCP81239 4开关降压 - 升压控制器 U...

NCP81610 采用PWM_VID和I2C接口...

10是一款多相同步控制器,针对新一代计算和图形处理器进行了优化。该器件可驱动多达8个相位,并集成差分电压和相电流检测,自适应电压定位和PWM_VID接口,为计算机或图形控制器提供精确调节的电源。集成的省电接口(PSI)允许处理器将控制器设置为三种模式之一,即所有相位开启,动态相位减小或固定低相位计数模式,以在轻载条件下获得高效率。双边沿PWM多相架构确保快速瞬态响应和良好的动态电流平衡。 特性 优势 符合NVIDIA OVR4i +规格 GPU Vcor​​e规范合规性 支持最多8个阶段 支持高相位数和大电流 2.8 V至20 V电源电压范围: 宽线路输入电压范围 250 kHz至1.2 MHz开关频率(8相) 宽工作频率范围 欠压保护(UVP) 过压保护(OVP) 每相过流限制(OCL) 系统过流保护(OCP) 在避免虚假OVP的情况下启动预充电负载 可配置载重线 每相的真差分电流平衡检测放大器 相间动态电流平衡 电流模式双边沿调制,用于快速初始响应瞬态负载 宝保存接口(PSI) 自动阶段使用用户...
发表于 2019-07-29 18:02 49次阅读
NCP81610 采用PWM_VID和I2C接口...

NCP81611 具有PWM_VID和I2C接口...

11是一款多相同步控制器,针对新一代计算和图形处理器进行了优化。该器件可驱动多达4个相位,并集成了差分电压和相电流检测,自适应电压定位和PWM_VID接口,可为计算机或图形控制器提供精确调节的电源。集成的省电接口(PSI)允许处理器将控制器设置为三种模式之一,即所有相位开启,动态相位减小或固定低相位计数模式,以在轻载条件下获得高效率。双边沿PWM多相架构确保快速瞬态响应和良好的动态电流平衡 特性 符合NVIDIA OVR4i +规格 支持最多4个阶段 2.8 V至20 V电源电压范围 250 kHz至1.2 MHz开关频率(4相) 每相过流限制(OCL) 系统过流保护(OCP) 过压保护(OVP) 欠压保护(UVP) 相间动态电流平衡 电流模式双边沿调制,用于快速初始响应瞬态加载 省电接口(PSI) 具有用户可设置阈值的自动相位切换 PWM_VID和I2C控制接口 40针QFN封装(5 x 5 mm主体,0.4 mm间距) 无铅且符合RoHS标准 应用 终端产品 GPU和CPU电源 图形卡 桌面,笔记本,服务器系统 图形卡 桌面,笔记本...
发表于 2019-07-29 18:02 60次阅读
NCP81611 具有PWM_VID和I2C接口...

NCP6992 AIRFUEL-MR无线电源发送...

2是一款无线电源ASIC,可提供符合AirFuel MR标准的非接触式6.78 MHz电力传输单元(PTU)所需的电源,测量和支持功能。 NCP6992与蓝牙信令协议(BLE)相结合,通过管理功率传输(包括效率和故障条件管理),有助于调整和优化发送器线圈的功率。 特性 输入电压范围4.5V至22V 提供小型7x7mm²可湿性侧翼电镀QFN-56封装,间距0.4mm 直接从墙上适配器或USB端口供电 可通过3.4 MHzI²C接口进行广泛编程 50 W功率升压控制器,具有可在9V至55.2V(200mV步进)下编程的转换器,具有OVP和自动控制输入选项 可配置的睡眠模式和使用直接输入控制的快速唤醒循环 In集成式降压转换器5V& 500mA 2通用GPIO可用于逻辑I / O,ADC输入或时钟输出 系统LDO可编程为1.2V至3.6V,100 mV步进,带动态电压调节(DVS) USB BC 1.2检测的前端 具有OCP的四相可选6.78MHz PA驱动器 用于天线切换的PWM控制继电器驱动器 用于PA电源电压,电流和温度测量的10位ADC 一个阻抗控制检测器 具有ADC读数的差分...
发表于 2019-07-29 18:02 57次阅读
NCP6992 AIRFUEL-MR无线电源发送...

NCP81174 具有省电模式和PWM VID接...

74是一款通用型四相同步降压控制器。它结合了差分电压检测,差分相电流检测和PWM VID接口,为计算机或图形控制器提供精确的稳压电源。它可以从处理器接收节电命令(PSI),并以单相二极管仿真模式工作,以获得轻载时的高效率。双边沿多相PWM调制确保快速瞬态响应,并尽可能减少电容。 应用 终端产品 GPU和CPU电源 显卡的电源管理 台式电脑 笔记本电脑 电路图、引脚图和封装图...
发表于 2019-07-29 18:02 29次阅读
NCP81174 具有省电模式和PWM VID接...

NCP81038 具有自动省电模式和内置LDO的...

38是一款双同步降压控制器,经过优化,可将电池电压或适配器电压转换为台式机和笔记本电脑系统所需的多个电源轨。 NCP81038包括两个降压开关控制器,通道2上固定5.0 V输出,通道1上3.3 V,两个板载LDO,三个输出:5 V / 60 mA和3.3 V或12 V / 10 mA。 NCP81038支持高效率,快速瞬态响应并提供电力信号。安森美半导体专有的自适应纹波可控制器从CCM到DCM的无缝过渡,其中转换器运行时降低了开关频率,在轻载时具有更高的效率。该器件的工作电源电压范围为5.5 V至28 V 电路图、引脚图和封装图...
发表于 2019-07-29 18:02 42次阅读
NCP81038 具有自动省电模式和内置LDO的...

NCP6151 VR12 2相 3相 4相CPU...

1 / NCP6151A双输出四加一相降压解决方案针对Intel VR12兼容CPU进行了优化。该控制器结合了真正的差分电压检测,差分电感DCR电流检测,输入电压前馈和自适应电压定位,为台式机和笔记本电脑应用提供精确调节的电源。该控制系统基于双边沿脉冲宽度调制(PWM)和DCR电流检测,可提供对动态负载事件的最快初始响应并降低系统成本。在轻负载运行期间它也会脱落到单相,并且可以在轻负载时自动进行频率调整,同时保持良好的瞬态性能。 特性 符合英特尔VR12 / IMVP7规范 电流模式双边沿调制,用于瞬态加载的最快初始响应 双高性能操作误差放大器 两个轨道的一个数字软启动斜坡 应用 台式机和笔记本电脑处理器 电路图、引脚图和封装图...
发表于 2019-07-29 18:02 29次阅读
NCP6151 VR12 2相 3相 4相CPU...

NCP6131 IMVP7 1,2,3相CPU控...

1S / NCP6151SA / NCP6131S / NCP6131SA双输出四加一相降压解决方案针对Intel VR12兼容CPU进行了优化。该控制器结合了真正的差分电压检测,差分电感DCR电流检测,输入电压前馈和自适应电压定位,为台式机和笔记本电脑应用提供精确调节的电源。控制系统基于双边沿脉冲宽度调制(PWM)与DCR电流检测相结合,可提供对动态负载事件的最快初始响应并降低系统成本。在轻负载运行期间它也会脱落到单相,并且可以在轻负载时自动进行频率调整,同时保持良好的瞬态性能。 特性 符合英特尔VR12 / IMVP7规范 电流模式双边沿调制,用于瞬态加载的最快初始响应 双高性能操作误差放大器 两个轨道的一个数字软启动斜坡 应用 台式机和笔记本电脑处理器 电路图、引脚图和封装图...
发表于 2019-07-29 18:02 31次阅读
NCP6131 IMVP7 1,2,3相CPU控...

NCP81148 具有自动省电模式和内置LDO的...

48是一款双同步降压控制器,经过优化,可将电池电压或适配器电压转换为台式机和笔记本电脑系统所需的多个电源轨。 NCP81148由两个降压开关控制器组成,通道2上固定5.0 V输出,通道1上为3.3 V,两个板载LDO具有三个输出:5 V / 60 mA和3.3 V或12 V / 10 mA。 NCP81148支持高效率,快速瞬态响应并提供电力商品信号。安森美半导体专有的自适应纹波可控制器从CCM到DCM的无缝过渡,其中转换器运行时降低了开关频率,在轻载时具有更高的效率。该器件的工作电源电压范围为5.5 V至28 V. 电路图、引脚图和封装图...
发表于 2019-07-29 18:02 40次阅读
NCP81148 具有自动省电模式和内置LDO的...

NCP81140 具有SVID接口的多相控制器

40多相降压解决方案针对Intel VR12.5兼容CPU进行了优化,用户配置为4/3/2/1阶段。该控制器结合了真正的差分电压检测,差分电感DCR电流检测,输入电压前馈和自适应电压定位,为台式机和笔记本电脑应用提供精确调节的电源。该控制系统基于双边沿脉冲宽度调制(PWM)与DCR电流检测相结合,以降低的系统成本提供对动态负载事件的最快初始响应。它具有在轻负载运行期间脱落到单相的能力,并且可以在轻负载条件下自动进行频率调整,同时保持出色的瞬态性能。 应用 终端产品 基于工业CPU的应用程序 信息娱乐,移动,自动化,医疗和安全 电路图、引脚图和封装图...
发表于 2019-07-29 18:02 50次阅读
NCP81140 具有SVID接口的多相控制器

NCP81142 VR多相控制器

42多相降压解决方案针对具有用户可配置4/3/2/1相位的Intel VR12.5兼容CPU进行了优化。该控制器结合了真正的差分电压检测,差分电感DCR电流检测,输入电压前馈和自适应电压定位,为台式机和笔记本电脑应用提供精确调节的电源。该控制系统基于双边沿脉冲宽度调制(PWM)与DCR电流检测相结合,以降低的系统成本提供对动态负载事件的最快初始响应。它具有在轻负载运行期间脱落到单相的能力,并且可以在轻负载条件下自动调频,同时保持优异的瞬态性能。提供高性能操作误差放大器以简化系统的补偿。获得专利的动态参考注入无需在闭环瞬态响应和动态VID性能之间进行折衷,从而进一步简化了环路补偿。获得专利的总电流求和提供高精度的数字电流监控。 应用 终端产品 基于工业CPU的应用程序 信息娱乐,移动,自动化,医疗和安全 电路图、引脚图和封装图...
发表于 2019-07-29 18:02 40次阅读
NCP81142 VR多相控制器

NCP4200 具有I2C接口的多相同步降压转换...

0是一款集成电源控制IC,具有I 2 C接口。它结合了高效,多相,同步降压开关稳压控制器和I 2 C接口,可实现关键系统参数的数字编程。 特性 优势 I 2 C 启用关键系统参数的数字化编程 快速增强型PWM弹性模式架构 出色的负载瞬态性能 应用 终端产品 CPU Vcor​​e 游戏,桌面,服务器 电路图、引脚图和封装图
发表于 2019-07-29 18:02 44次阅读
NCP4200 具有I2C接口的多相同步降压转换...

NCP4208 同步降压转换器 8相 VR11....

8是一款集成电源控制IC,具有I 2 C接口。 NCP4208是一款高效,多相,同步降压开关稳压控制器,可帮助设计高效率和高密度解决方案。 NCP4208可编程为1,2,3,4,5,6,7或8相操作,允许构建多达8个互补降压开关级。 特性 优势 快速增强PWM 出色的负载转换性能 应用 终端产品 CPU Vcor​​e 台式电脑,服务器 电路图、引脚图和封装图
发表于 2019-07-29 17:02 29次阅读
NCP4208 同步降压转换器 8相 VR11....

NCP1589L 同步降压控制器 低电压 轻负载...

9L是一款低成本PWM控制器,采用5 V或12 V电源供电。该器件能够产生低至0.8 V的输出电压,转换电压低至2.5 V.它易于操作,并提供最佳的集成度,以减小电源的尺寸和成本。它在斜坡脉冲调制模式下工作,可实现出色的负载阶跃和释放响应。除快速瞬态响应外,它还包括1.5 A栅极驱动器设计和轻载效率功能,如自适应非重叠电路和二极管仿真。它通常在连续电流导通模式下工作在200~500 kHz范围内,在轻负载时随电流减小,以进一步节省功耗。保护功能包括可编程过流保护,输出过压和欠压保护以及输入欠压锁定。 特性 VCC范围4.5 V至13.2 V 可调节工作频率升压引脚工作电压为35 V 斜坡脉冲调制控制精密0.8 V内部基准电压可调输出电压内部1.5 A栅极驱动器输入欠压锁定可编程电流限制轻载中的自适应二极管模式仿真这是一个无铅设备 应用 图形卡台式电脑服务器/网络 DSP& FPGA电源 DCDC稳压器模块 电路图、引脚图和封装图...
发表于 2019-07-29 17:02 43次阅读
NCP1589L 同步降压控制器 低电压 轻负载...

NCP81111 具有SVID和I2C接口的3相...

11是一款高性能数字单输出三相VR12.5-6兼容降压解决方案,针对英特尔CPU应用进行了优化,可在高达5 MHz的频率下工作。 NCP81111还可用作通用I2C控制多相电压调节器。 NCP81111设计用于支持NCP81163数字相位倍频器IC,可将器件的功能扩展到6相,实现高电流处理。控制器包括真差分电压检测,差分电流检测,数字输入电压前馈,DAC前馈和自适应电压定位。 特性 会见英特尔® s VR12.5规格 用户配置的板载EEPROM 高性能数字架构 动态参考注入 全差动电压电流检测放大器 电流平衡的“无损耗”DCR电流检测 用于下垂的热补偿电感器电流感应 用户可调整的内部补偿 应用 终端产品 用于英特尔处理器的多相电压调节器 通用I2C控制多相调节器 台式电脑 笔记本电脑 服务器 电路图、引脚图和封装图...
发表于 2019-07-29 17:02 62次阅读
NCP81111 具有SVID和I2C接口的3相...

NCP1589D 同步降压控制器

9D是一款低成本PWM控制器,采用5 V或12 V电源供电。该器件能够产生低至0.8 V的输出电压,转换电压低至2.5 V.它易于操作,并提供最佳的集成度,以减小电源的尺寸和成本。它在斜坡脉冲调制模式下工作,可实现出色的负载阶跃和释放响应。除快速瞬态响应外,它还包括1.5 A栅极驱动器设计和轻载效率功能,如自适应非重叠电路和二极管仿真。它通常在连续电流导通模式下工作在200~500 kHz范围内,在轻负载时随电流减小,以进一步节省功耗。保护功能包括可编程过流保护,输出过压和欠压保护以及输入欠压锁定。 特性 VCC范围4.5 V至13.2 V 可调节工作频率升压引脚工作电压为35 V 斜坡脉冲调制控制精密0.8 V内部基准电压可调节输出电压内部1.5 A栅极驱动器 80%最大占空比可编程电流限制轻载中的自适应二极管模式仿真这是一个无铅设备 应用 图形卡台式电脑服务器/网络 DSP& ; FPGA电源 DCDC稳压器模块 电路图、引脚图和封装图...
发表于 2019-07-29 17:02 38次阅读
NCP1589D 同步降压控制器

NCP1579 低电压同步降压控制器

9是一款低成本PWM控制器,采用5V或12V电源供电。这些器件能够产生低至0.8V的输出电压。这些8引脚器件提供最佳集成度,以减小电源的尺寸和成本。 NCP1579提供1A栅极驱动器设计和内部设置的275kHz振荡器。栅极驱动器的其他效率增强特征包括自适应非重叠电路。 NCP1579还集成了外部补偿误差放大器和电容可编程软启动功能。保护功能包括可编程短路保护和欠压锁定。 特性 优势 输入电压范围4.5至13.2V 多功能性 电压模式PWM控制 易用性 0.8V +/- 2.0%内部参考电压 增强绩效 可调输出电压 多功能性 电容可编程软启动 易用性 内部1A门驱动器 增强性能 可编程电流限制 易用性 应用 终端产品 STB Blue-Ray DVD 液晶电视 DSP和FPGA电源 DC-DC稳压器模块 STB 蓝光DVD 液晶电视 电路图、引脚图和封装图...
发表于 2019-07-29 17:02 44次阅读
NCP1579 低电压同步降压控制器

NCP1589A 低电压同步降压控制器

1589A或NCP1589B是一款低成本PWM控制器,设计采用5V或12V电源供电。该器件能够产生低至0.8V的输出电压。该器件能够将电压转换为低至2.5V。该10引脚器件提供最佳集成度,以减小电源的尺寸和成本。 特性 VCC范围从4.5到13.2V 升压引脚工作电压高达30V 电压模式PWM控制 精密0.8V内部参考 内部1.5A栅极驱动器 输入欠压锁定 可编程电流限制 应用 终端产品 图形卡 服务器/网络 图形卡 电路图、引脚图和封装图...
发表于 2019-07-29 17:02 45次阅读
NCP1589A 低电压同步降压控制器

NCP5269 具有2位VID的系统代理控制器

9 电路图、引脚图和封装图
发表于 2019-07-29 17:02 53次阅读
NCP5269 具有2位VID的系统代理控制器

NCP3012 同步PWM控制器

2是一款PWM器件,设计用于宽输入范围,能够产生低至0.8V的输出电压。 NCP3012提供集成栅极驱动器和内部设置的75kHz振荡器,能够与外部频率同步。 NCP3012具有外部补偿跨导误差放大器,内部固定软启动。 NCP3012将输出电压监控与电源良好引脚相结合,以指示系统处于稳压状态。双功能SYNC引脚使器件与更高频率(从模式)同步,或输出180度异相时钟信号以驱动另一个NCP3012(主模式)。保护功能包括无损耗电流限制和短路保护,输出过压和欠压保护以及输入欠压锁定。 NCP3012采用14引脚TSSOP封装。非常适合需要电源干扰最小的噪声敏感应用。 (医疗,网络等) 特性 优势 输入电压范围为4.7 V至28 V 能够运行各种输入电压 75 kHz操作 效率高 0.8 V +/- 1%参考电压 准确的系统调节 缓冲外部+1.25 V参考 附加调节1 mA输出以供额外使用 电流限制和短路保护 系统级保护 PowerGood输出引脚 电源排序功能 启用/禁用引脚 电源排序功能 输入和输出电压保护 增强的系统级保护 外部同步 能够同步到更高频率或180°异相 应用...
发表于 2019-07-29 17:02 51次阅读
NCP3012 同步PWM控制器

NCP1581 用于跟踪应用的同步降压控制器 高...

1同步降压控制器IC旨在为14引脚SOIC中的板载DC-DC应用提供简单的同步降压稳压器。 NCP1581专为跟踪应用而设计,提供轨道输入。 NCP1581采用固定内部400 kHz开关频率工作,允许使用小型外部元件。该器件具有由外部电容设置的可编程软启动,欠压锁定和输出欠压检测,可在检测到输出短路时锁定器件。电路图、引脚图和封装图
发表于 2019-07-29 16:02 52次阅读
NCP1581 用于跟踪应用的同步降压控制器 高...

AR1335 CMOS图像传感器 13 MP 1...

是一款1 / 3.2英寸CMOS有源像素数字图像传感器,像素阵列为4208H x 3120V。 AR1335数字图像传感器采用突破性的1.1μm像素技术,通过领先的灵敏度,量子效率和线性全阱提供卓越的低光图像质量。这使得图像质量可以与数码相机相媲美。 AR1335采用专注于低功耗的传感器架构和低Z高度的高射线角度(CRA),是智能手机和其他移动设备应用的理想选择。它集成了复杂的片上相机功能,如窗口,镜像,列和行跳过模式以及快照模式。它可通过简单的双线串行接口进行编程。 AR1335传感器可以高达每秒30帧(fps)的速度生成全分辨率图像,并支持高级视频模式,包括4K 30fps,1080P 60fps和720P 120fps。 特性 13MP CMOS传感器,采用先进的1.1μm像素BSI技术 数据接口:2,3和4通道MIPI 可用于MIPI的比特深度压缩:10-8和10-6以降低带宽 启用立体视频捕获的3D同步控制 6.8 kbits一次性可编程存储器(OTPM) 可编程控制器:增益,水平和垂直消隐,自动黑电平偏移校正,帧大小/速率,曝光,左右和上下图像反转,窗口大小和平移 两个片上锁相环路(PLL)振荡器,具有超低噪声性能 片上...
发表于 2019-07-29 16:02 61次阅读
AR1335 CMOS图像传感器 13 MP 1...

NCP3011 同步PWM控制器

1是一款同步降压控制器,设计用于宽输入范围,能够产生低至0.8 V的输出电压.NCP3011提供1.0 A栅极驱动器和内部设置的400 kHz振荡器。 NCP3011具有外部补偿跨导误差放大器,内置固定软启动。 NCP3011将输出电压监控与PowerGood引脚相结合,以指示系统处于稳压状态。双功能SYNC引脚使器件与更高频率(从模式)同步,或输出180°异相时钟信号以驱动另一个NCP3011(主模式)。保护功能包括无损耗电流限制和短路保护,输出过压和欠压保护以及输入欠压锁定。 NCP3011采用14引脚TSSOP封装。 特性 优势 输入电压范围为4.7 V至28 V 能够运行各种输入电压 400 kHz运行 效率高,体积小 0.8 V +/- 1%参考电压 准确的系统调节 缓冲外部+1.25 V参考 附加1 mA输出 电流限制和短路保护 系统级保护 PowerGood输出引脚 电源排序功能 启用/禁用引脚 电源排序功能 输入和输出电压保护 增强系统级保护 外部同步 能够同步到更高频率或180°异相 符合AEC-Q100和PPAP(NCV3011) 适用于汽车应用 应用 终端产...
发表于 2019-07-29 16:02 51次阅读
NCP3011 同步PWM控制器
