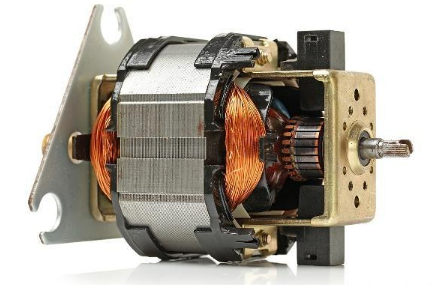

永磁直流电机的绕组短路的原因及处理办法

2020年04月03日 15:17 次阅读

  永磁直流电机的绕组短路的原因

  (1)在检修和维护保养时碰断或制造质量问题。

  (2)绕组各元件、极(相)组和绕组与引接线等接线头焊接不良,长期运行过热脱焊。

  (3)受机械力和电磁场力使绕组损伤或拉断。

  (4)匝间或相间短路及接地造成绕组严重烧焦或熔断等。



  永磁直流电机的绕组短路检查方法

  (1)观察法。断点大多数发生在绕组端部,看有无碰折、接头出有无脱焊。

  (2)万用表法。利用电阻档,对“Y”型接法的将一根表棒接在“Y”形的中心点上,另一根依次接在三相绕组的首端,无穷大的一相为断点;“△”型接法的短开连接后,分别测每组绕组,无穷大的则为断路点。

  (3)试灯法。方法同前,等不亮的一相为断路。

  (4)兆欧表法。阻值趋向无穷大(即不为零值)的一相为断路点。

  (5)电流表法。电机在运行时,用电流表测三相电流,若三相电流不平衡、又无短路现象,则电流较小的一相绕组有部分短断路故障。

  (6)电桥法。当电机某一相电阻比其他两相电阻大时,说明该相绕组有部分断路故障;

  (7)电流平衡法。对于“Y”型接法的,可将三相绕组并联后,通入低电压大电流的交流电,如果三相绕组中的电流相差大于10%时,电流小的一端为断路;对于“△”型接法的,先将定子绕组的一个接点拆开,再逐相通入低压大电流,其中电流小的一相为断路。

  (8)断笼侦察器检查法。检查时,如果转子断笼,则毫伏表的读数应减小。

  永磁直流电机的绕组短路如何处理

  1、如果永磁直流电机的短路点在端部时,可用绝缘材料将短路点隔开,也可用重包绝缘线,并上漆重烘干。

  2、短路在线槽内时,可将线软化,将短路点找出并修复,再将其重新放入线槽内并上漆烘干。

  3、永磁直流电机的每相绕组短路线匝少于1/12时,可全部切断串联匝数的短路线,并连接导通部分,使其形成闭合回路,以供应急使用。

  4、绕组短路点匝数超过1/12时,要全部拆除重绕。

  当发生永磁直流电机绕组短路的情况,大家不要慌张,及时的查明原因,采取合理有效的方法进行处理,如果处理效果不好可以直接重新绕组,确保短路点被修复好以后才可以正常的去使用机器,否则不要再进行操作。
