伺服控制的三种模式

2019年10月31日 08:56 次阅读

伺服电机速度控制和转矩控制都是用模拟量来控制,位置控制是通过发脉冲来控制。具体采用什么控制方式要根据客户的要求以及满足何种运动功能来选择。

一般伺服都有三种控制方式:速度控制方式,转矩控制方式,位置控制方式,速度控制和转矩控制都是用模拟量来控制的。位置控制是通过发脉冲来控制的。具体采用什么控制方式要根据客户的要求,满足何种运动功能来选择。 如果您对电机的速度、位置都没有要求,只要输出一个恒转矩,当然是用转矩模式。如果对位置和速度有一定的精度要求,而对实时转矩不是很关心,用转矩模式不太方便,用速度或位置模式比较好。如果上位控制器有比较好的闭环控制功能,用速度控制效果会好一点。

如果本身要求不是很高,或者,基本没有实时性的要求,用位置控制方式对上位控制器没有很高的要求。就伺服驱动器的响应速度来看,转矩模式运算量最小,驱动器对控制信号的响应最快;位置模式运算量最大,驱动器对控制信号的响应最慢。对运动中的动态性能有比较高的要求时,需要实时对电机进行调整。那么如果控制器本身的运算速度很慢(比如PLC,或低端运动控制器),就用位置方式控制。如果控制器运算速度比较快,可以用速度方式,把位置环从驱动器移到控制器上,减少驱动器的工作量,提高效率(比如大部分中高端运动控制器);如果有更好的上位控制器,还可以用转矩方式控制,把速度环也从驱动器上移开,这一般只是高端专用控制器才能这么干,而且,这时完全不需要使用伺服电机。

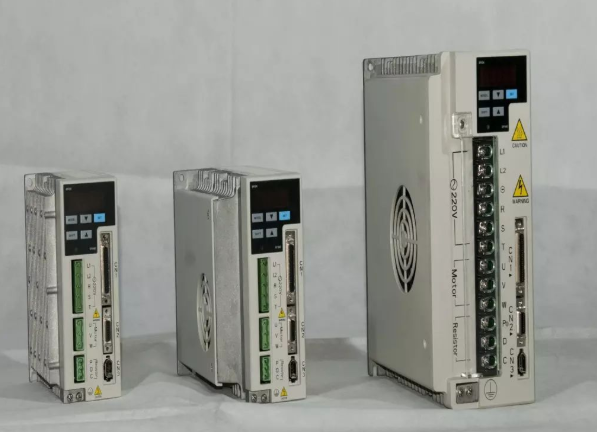

伺服控制的三种模式

如果您对电机的速度、位置都没有要求,只要输出一个恒转矩,当然是用转矩模式。

如果对位置和速度有一定的精度要求,而对实时转矩不是很关心,用速度或位置模式比较好。如果上位控制器有比较好的闭环控制功能,用速度控制效果会好一点。如果本身要求不是很高,或者基本没有实时性的要求,用位置控制方式对上位控制器没有很高的要求。

就伺服驱动器的响应速度来看,转矩模式运算量最小,驱动器对控制信号的响应最快;位置模式运算量最大,驱动器对控制信号的响应最慢。

对运动中的动态性能有比较高的要求时,需要实时对电机进行调整。如果控制器本身的运算速度很慢(比如PLC,或低端运动控制器),就用位置方式控制。如果控制器运算速度比较快,可以用速度方式,把位置环从驱动器移到控制器上,减少驱动器的工作量,提高效率;如果有更好的上位控制器,还可以用转矩方式控制,把速度环也从驱动器上移开,这一般只是高端专用控制器才能这么做。

一般说驱动器控制的好坏,有个比较直观的比较方式,叫响应带宽。当转矩控制或速度控制时,通过脉冲发生器给它一个方波信号,使电机不断的正转、反转,不断的调高频率,示波器上显示的是个扫频信号,当包络线的顶点到达最高值的70.7%时,表示已经失步,此时频率的高低,就能说明控制的好坏了,一般电流环能做到1000HZ以上,而速度环只能做到几十赫兹。

伺服控制的三种模式

转矩控制:转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为例如10V对应5Nm的话,当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转,外部负载等于2.5Nm时电机不转,大于2.5Nm时电机反转(通常在有重力负载情况下产生)。可以通过即时的改变模拟量的设定来改变设定的力矩大小,也可通过通讯方式改变对应的地址的数值来实现。

应用主要在对材质的受力有严格要求的缠绕和放卷的装置中,例如饶线装置或拉光纤设备,转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。

位置控制:位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小,通过脉冲的个数来确定转动的角度,也有些伺服可以通过通讯方式直接对速度和位移进行赋值。由于位置模式可以对速度和位置都有很严格的控制,所以一般应用于定位装置。

应用领域如数控机床、印刷机械等等。

速度模式:通过模拟量的输入或脉冲的频率都可以进行转动速度的控制,在有上位控制装置的外环PID控制时速度模式也可以进行定位,但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。位置模式也支持直接负载外环检测位置信号,此时的电机轴端的编码器只检测电机转速,位置信号就由直接的最终负载端的检测装置来提供了,这样的优点在于可以减少中间传动过程中的误差,增加了整个系统的定位精度。

谈谈3环,伺服电机一般为三个环控制,所谓三环就是3个闭环负反馈PID调节系统。最内的PID环就是电流环,此环完全在伺服驱动器内部进行,通过霍尔装置检测驱动器给电机的各相的输出电流,负反馈给电流的设定进行PID调节,从而达到输出电流尽量接近等于设定电流,电流环就是控制电机转矩的,所以在转矩模式下驱动器的运算最小,动态响应最快。

第2环是速度环,通过检测的电机编码器的信号来进行负反馈PID调节,它的环内PID输出直接就是电流环的设定,所以速度环控制时就包含了速度环和电流环,换句话说任何模式都必须使用电流环,电流环是控制的根本,在速度和位置控制的同时系统实际也在进行电流(转矩)的控制以达到对速度和位置的相应控制。

第3环是位置环,它是最外环,可以在驱动器和电机编码器间构建也可以在外部控制器和电机编码器或最终负载间构建,要根据实际情况来定。由于位置控制环内部输出就是速度环的设定,位置控制模式下系统进行了所有3个环的运算,此时的系统运算量最大,动态响应速度也最慢。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

四轴机器人编程与应用

主题简介:本次直播主要讲解四轴机器人控制器基本原理及组成。四轴机器人的核心技术内嵌人工智能算法的工业级运动控制技术和伺服
发烧友学院发表于 2018-10-30 00:00 11587次阅读
四轴机器人编程与应用

伺服控制的三种控制模式的差异

力矩控制模式,电机电流大小受控,速度不受控,负载力矩小时,速度就快,反之,负载力矩大时,速度就慢,速....
发表于 2019-10-31 09:03 0次阅读
伺服控制的三种控制模式的差异

如何制作基于arduino的红外控制RGB LE...

当您完成所有组件的安装,将12v电源连接到板上,并确保一切正常。
发表于 2019-10-30 17:09 166次阅读
如何制作基于arduino的红外控制RGB LE...

MTS公司重磅推出一款新型SANSFLEX控制器...

作为深耕仪器行业多年的老牌仪器生产商,MTS一路走来凭借其先进的技术和专业的知识,为仪器行业源源不断....
发表于 2019-10-30 14:12 80次阅读
MTS公司重磅推出一款新型SANSFLEX控制器...

伺服驱动器结构

目前,伺服控制系统的输出器件越来越多地采用开关频率很高的新型功率半导体器件,主要有大功率晶体管(GT....
发表于 2019-10-30 09:05 51次阅读
伺服驱动器结构

伺服驱动器的工作原理

功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流,得到相应的直流电。经过整流好的三....
发表于 2019-10-30 08:55 61次阅读
伺服驱动器的工作原理

伺服驱动器控制方式

转矩控制:转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,可以....
发表于 2019-10-30 08:46 51次阅读
伺服驱动器控制方式

请问有电风扇多用控制器电路图吗?

电风扇多用控制器
发表于 2019-10-30 08:42 11次阅读
请问有电风扇多用控制器电路图吗?

采用人机界面和伺服控制器怎么改造卷烟系统?

MK9-5/PA8-5 型卷接机组是我国引进较早数量较多的烟草设备之一,为英国莫林斯(MOLINS)公司70年代产品。其电...
发表于 2019-10-30 06:57 45次阅读
采用人机界面和伺服控制器怎么改造卷烟系统?

伺服控制技术是怎么发展的?

伺服一体机的主要特点是:高密度、体积小、适于网络控制和具有更高的可靠性。它内含:控制器内核和功率驱动器内核,通...
发表于 2019-10-30 06:10 44次阅读
伺服控制技术是怎么发展的?

多款电动车控制器电路图

本文主要介绍了多款电动车控制器电路图。
发表于 2019-10-29 11:06 222次阅读
多款电动车控制器电路图

电动车电机发热是什么原因_电动车电机进水后怎么处...

电动车在长时间高速骑行的情况下电机就会起热,这是由于大电流的放电导致,但是如果温度超过了60-70度....
发表于 2019-10-29 10:45 77次阅读
电动车电机发热是什么原因_电动车电机进水后怎么处...

如何设计嵌入式WinCE中CAN总线控制器的驱动?

近年来,由于消费电子、计算机、通信(3c)一体化趋势日趋明显,嵌入式系统再度成为研究和应用的热点。嵌入式操作系统(:...
发表于 2019-10-29 06:24 16次阅读
如何设计嵌入式WinCE中CAN总线控制器的驱动?

为什么8位开发板不支持PIC18F系列?

嗨,我正在努力与PIC18系列(PIC18F26J50),并正在寻找开发板的8位PIC18F系列。然而,似乎有8位开发板(...
发表于 2019-10-28 12:11 21次阅读
为什么8位开发板不支持PIC18F系列?

如何清洁xbox360控制器

反向执行步骤,就像您要使用新控制器一样
发表于 2019-10-28 11:15 149次阅读
如何清洁xbox360控制器

智能马达控制器有什么特点?

ARD3电动机保护器采用模块化的产品结构形式,包括主体(保护控制功能模块)、互感器检测模块、远程显示模块。根据需...
发表于 2019-10-28 09:11 71次阅读
智能马达控制器有什么特点?

ADN8835CP-EVALZ,评估板中包含的ADN8835通过TEC控制器提供和控制双向电流

ADN8835CP-EVALZ,评估板设计用于各种TEC模块和热敏电阻。评估板中包含的ADN8835通过TE...
发表于 2019-10-28 08:43 86次阅读
ADN8835CP-EVALZ,评估板中包含的ADN8835通过TEC控制器提供和控制双向电流

微软展示原型VR控制器CapstanCrunch...

微软研究院展示了一款原型VR控制器CapstanCrunch,该控制器可提供力反馈,以拇指和食指抓住....
发表于 2019-10-26 09:36 61次阅读
微软展示原型VR控制器CapstanCrunch...

倍福CX2020嵌入式控制器可确保风电机组的可用...

在经过两年的施工建设后,荷兰能源公司Eneco的Luchterduinen风电场正式投入运行。监测位....
发表于 2019-10-25 17:33 56次阅读
倍福CX2020嵌入式控制器可确保风电机组的可用...

如何为USB Type-C选择合适的电源控制器

随着电脑、手机、数码相机等电子产品的普及,电子设备间通过互联来传输数据以及快速充电的应用越来越多,这....
发表于 2019-10-25 11:16 55次阅读
如何为USB Type-C选择合适的电源控制器

为什么pic18f45k50会断开CDC USB连接?

伟大!我有一个问题PIC18F45 K50!控制器正常工作30~60-90分钟,突然下降USB连接。我的意思是它不接收或传输...
发表于 2019-10-25 11:05 34次阅读
为什么pic18f45k50会断开CDC USB连接?

点胶控制器的特点是什么?

点胶控制器又被称为手动点胶机和半自动点胶机,其结构主要有,控制器部分以及一个开关部分外加一个手持出胶针筒。控制...
发表于 2019-10-25 09:11 36次阅读
点胶控制器的特点是什么?

如何使用Arduino和其他常见组件制作热风枪控...

对于不同类型的棒,热风枪手柄的 接线可能有所不同。因此,请参考照片中的接线图,并按照电线的路径查找相....
发表于 2019-10-24 17:37 330次阅读
如何使用Arduino和其他常见组件制作热风枪控...

如何修复XboxOne控制器

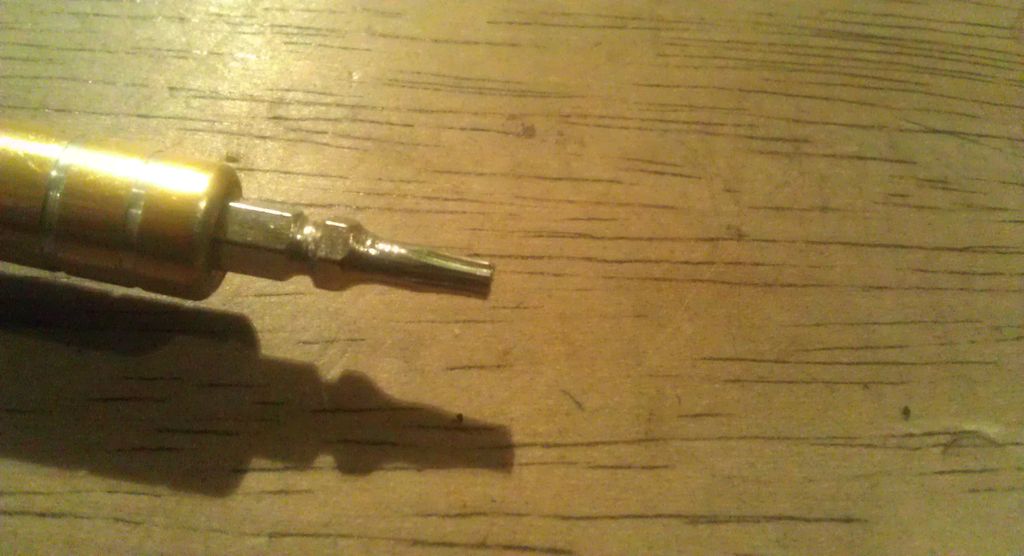

首先,您将需要一个T8H螺丝刀。您可能可以剔除中间的针脚,并使用普通的Torx驱动程序将其打开。
