变频器这种若隐若现故障该如何检测维修?

2020年03月21日 09:43 次阅读

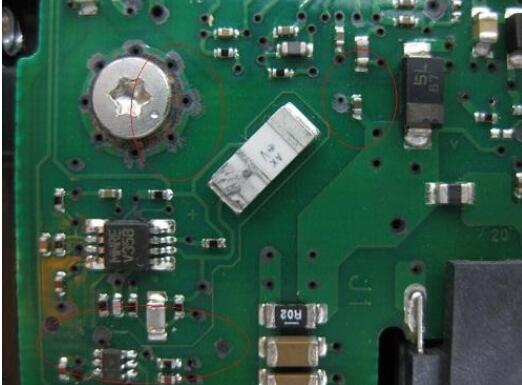

在维修变频器过程中会碰到很多特殊的故障,时有时无,若隐若现,令人无法判断和处理。这时就可以用清水或酒精清洗电路板,同时用软毛刷刷去电路板上的灰尘,锈迹,尤其注意焊点密集的地方,过孔和与0伏铜层接近的电路也要清洗干净,然后用热风吹干。往往会达到意想不到的效果。至少有助于观察法的应用。

做为三大危及电器设备平稳运行的故障类型(接地、短路、过载),短路故障绝对算的上是对电器设备危害最大的一种。至于其危害性,相信广大同行都有切身体会。不过笔者感到最头痛的却是该型故障的排查,特别是一些故障现象若隐若现的案例!这不最近笔者便耗时一天处置了一例该类型故障。

在复工后的第二天,有客户将一台易驱某型号变频器送至笔者店内,说是该变频器在运行过程中不定时发生报“OC”短路故障代码,但往往能通过按下“REST”复位键消除并继续使用,个别情况下还需断电延时再上电方能排除故障。针对客户所述故障现象,笔者首先排除了功率逆变模块IGBT损坏的可能性,并在相应的测量后,又排除了IGBT短路故障检测电路损坏的嫌疑,这是因为上述两方面如果出现问题的话,多会引发实实在在的短路故障,轻则上电便报短路故障代码(不易复位消除),重则直接炸机损坏!如此一来,引发该故障的诱因则集中在:主控板电路;电流采样和运算比较电路,以及现场电磁干扰等三大方面了。

本着由内而外的检修思路,笔者决定先彻查变频器内部电路,再视结果实地维修排查。根据维修该品牌变频器的经验,笔者决定先从主控板入手检测。该型变频器的主控板核心器件(CPU)为S87C196MH,经过测量供电电压(+5V)的稳定性和纯净度,以及与其关联的输出动作电路均未见异常,因此大致可排除故障系主控板所引发的可能性。

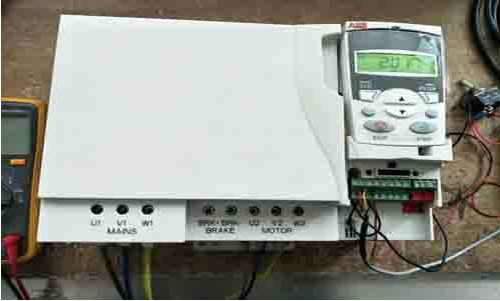

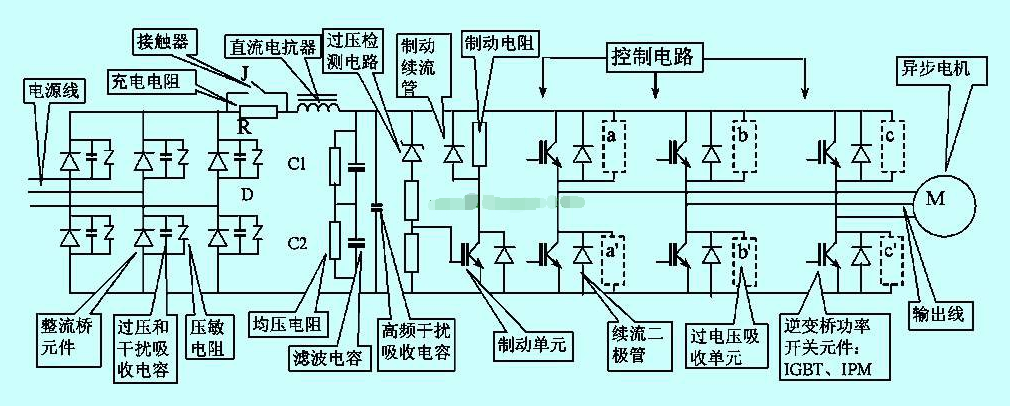

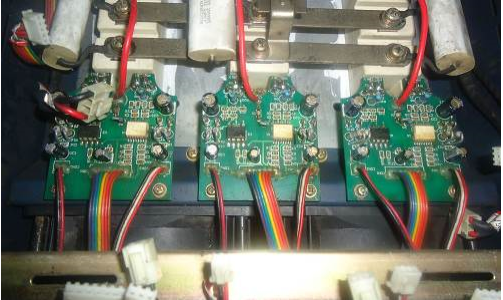

那么引发故障的内在原因仅剩电流采样以及运算比较电路了,该变频器采用三只四线式霍尔电流互感器进行负荷侧电流采样工作,将电流值转换为电压(DC)信号后送至后级以LM258、LM239为主的运放、比较电路。在接入一台功率为变频器容量2/3的电动机后,笔者通电开启变频器。

在通电检测过程中(在该过程中变频器确如客户所讲不定时出现过两次故障),笔者通过显示屏调看变频器所检测电流值,并将其同钳形电流表所测值对比,却发现两数值差别较小(在0.3A左右),这分明表示该电路的嫌疑也大致可以排除!正当笔者为此联系客户,沟通现场测试事宜过程中,变频器面板显示的电流值却猛地出现了±6A左右的波动,看来引发故障的元凶在该电路当中潜伏的很深呀!抓住这一现象出现的时机,笔者用万用表DCV档,快速测试三只电流互感器输出的电压值,一对比赫然发现变频器输出端W相电流互感器输出电压值有1V左右的波动!鉴于这种现象,笔者推测这起让我耗时一天几经周折的故障,系该电流互感器内部霍尔元件性能指标劣化所致(使用时间两年,所以不至于性能老化)!在将该互感器代换后,此例若隐若现的短路故障得以测底排除!

〖例 1〗某变频器故障检测是无显示,经过初步检测,整流部分及逆变部分完好,所以通电检察。直流母线电压正常,可是开关电源控制芯片3844的启动的电压只有2v。分压电阻的阻值在线检测小很多,离线检测正常。采用洗刷法处理后,问题解决。原来是一个电容的正极管脚焊盘与0v层的很近,残留的助焊剂使之处于半导通状态。

〖例 2〗变频器被送来时,有若干不同的报警记录。在通电测试过程中同样出现各种虚假的报警。认真清洗控制板与驱动板连接扁平电缆插座焊点后,问题解决。

变频器维修直观检测方法

变频器维修浅析直观检查法就是发挥人的手、眼、耳、鼻的感知器官来寻找出故障原因。

在维修变频器过程中,这种检测方法是维修人员经常使用并首先使用的一种方法。“先外再内”的维修原则要求维修人员在遇到故障时应该先采用望、闻、问、摸的方法,由外向内逐一进行检查。有些故障采用这种直观法可以迅速找到原因,否则会浪费不少时间,甚至无从下手。

利用视觉可以线路元件的连接是否松动,断线接触器触电是否烧蚀,压力是否时常,发热元件是否过热变色,电解电容是否膨胀变形,耐压元件是否有明显的击穿点。上电后闻一闻是否有焦糊的味道,用手摸发热元件是否烫手。很重要的是还要问,问用户故障发生的过程,有助于分析问题的原因,便于直接命中要害。有时问问同行也是个捷径。

〖例 2〗一台三垦IP 55KW变频器在保修期内损坏,上电无显示。打开机器盖子,仔细的观察各个部分,发现充电电阻烧坏,接触器线圈烧断而且外壳焦糊。经过追问,原来用户电源电压低,变频器常常因为欠压停机,就专门给变频器配了一个升压器。

但是用户并没有注意到在夜间电压会恢复正常,结果首先烧坏接触器然后烧坏充电电阻。由于整流桥和电解电容耐压相对较高而幸免于难。更换损坏器件修复。
