变频器起动频率设置多少合适

2019年11月06日 14:59 次阅读

  变频器起动频率

  变频器输出频率为0时,电动机并不能起动,这是因为电动机没有足够的起动转矩,只有当变频器的输出频率达到某一值时,电动机才开始起动加速,电动机在开始加速瞬间,变频器的输出频率便是起动频率fs。这时,起动电流较大,起动转矩也较大。起动频率的设定是为了电动机在起动时有足够的起动转矩,避免电动机无法起动或造成起动过程中过流跳闸。在一般情况下,起动频率应根据变频器所驱动负荷的特性进行设定,一方面要避开低频欠激磁区域,保证电动机有足够的起动转矩,另一方面又不能将起动频率设定太高,否则有可能在电动机起动时造成较大的电流冲击甚至过流跳闸。起动频率的大小,需根据具体负荷情况而定。

  变频器起动频率如何确定

  一般的电动机大都从0Hz开始加速,而在有些特殊情况下,却需要直接从某一频率开始加速。此时,变频器在启动瞬间输出的频率就为启动频率。通常,在以下几种情况下需要设置启动频率。

  1、多台水泵同时供水的系统

  对于采用多台水泵同时供水的系统中,由于供水管路中一般会有一定的水压,后来启动的水泵如果从0Hz启动,就很难启动运转,这种情况就需要直接从某一频率启动,才能顺利启动旋转。

  2、静态摩擦力大的负载

  如果变频器驱动的负载,在静态时的摩擦力就较大,从0Hz开始就难以启动。出现这种情况时,就需要设置启动频率,以保证在启动瞬间产生一定的启动冲击力,使系统顺利启动工作。

  3、锥形电动机

  锥形电动机在启动时,由于其定子与转子之间有一定的摩擦力存在,故也需要设置启动频率,以保证在启动瞬间很快建立起足够的磁通,以使定子与转子之间维持一定的空气隙,使电动机顺利被启动。

  变频器起动频率设定方法

  (1)恒转矩负荷。一般以起动时电动机的同步转速不超过额定转差为宜。即:



  式中p——电动机极对数;△n——额定转差,△n=n1-ne;n1——同步转速;ne——额定转速;(1)平方转矩负荷。由于平方转矩负荷在低速时阻转矩很小,故起动频率可适当升高。



  实际调试时,应针对电动机难起动和过流跳闸问题,合理设定起动频率来解决。对于起动转矩大的电动机,应首先考虑设定合适的起动频率参数,然后再根据负荷实际情况设定合理的转矩提升曲线。如果起动过程中变频器电流偏大,甚至发生过流跳闸时,可采用延长升速时间的方法来解决。但一般只要不过流,升速时间应尽量短以提高效率。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

通过电感的电流曲线进一步走进电感世界

电感元件上电流不能跃变(电感两端电压撤出后,电流不会立即消失,这样就会产生反动电势)。电感是一种储能元件,用在LC振荡电
发烧友学院发表于 2017-03-17 00:00 0次阅读
通过电感的电流曲线进一步走进电感世界

变频器凝露的危害_变频器凝露的处理办法

阻止凝露的形成,可以通过破坏温差这一凝露形成条件来实现。由于变频器柜体内部相对封闭,若可以让柜体温度....
发表于 2019-11-13 14:18 0次阅读
变频器凝露的危害_变频器凝露的处理办法

论薄膜电容对电源,逆变器,UPS等的重要性!!!!

选择不好的滤波电容影响滤波电容起到过滤直流参杂的交流电DC-LINK薄膜电容本身一般不容易坏,看似对IGBT没有...
发表于 2019-11-11 15:05 144次阅读
论薄膜电容对电源,逆变器,UPS等的重要性!!!!

工业控制中伺服和变频器的定义以及工作原理

伺服驱动器是用来驱动伺服电机的,伺服电机可以是步进电机,也可以是交流异步电机,主要为了实现快速、精确....
发表于 2019-11-11 14:33 62次阅读
工业控制中伺服和变频器的定义以及工作原理

为什么用ARDUINO输出直流0-5v电压比例阀不能正常工作?

    我用arduino输出0-5V直流电压来控制电气比例阀,0-5V对应比例阀输出0.001-0.1MPA的气压,用analog...
发表于 2019-11-11 05:55 14次阅读
为什么用ARDUINO输出直流0-5v电压比例阀不能正常工作?

变频器主回路故障的判断方法

在日常维护中,技术人员可凭借数字式万用表可简单判断主回路的整流桥、IGBT、IPM器件等是否损坏。为....
发表于 2019-11-10 10:19 311次阅读
变频器主回路故障的判断方法

影响电磁兼容的三个关键分析

分析一个电磁兼容的问题,从三个方面入手。这三个方面分别是:骚扰源、敏感源、耦合路径。从图中可以看出,....
发表于 2019-11-10 09:10 159次阅读
影响电磁兼容的三个关键分析

变频器都带有PID功能吗

日系的变频器调试都是大同小异的,笔者就是从事自动化行业的,现以FRN-P11为例讲解变频器的调试。注....
发表于 2019-11-09 09:48 263次阅读
变频器都带有PID功能吗

变频器在运输途中容易损坏吗

新购买的单体变频器肯定不容易损坏的,比较大的变频器是很好的木箱包装,里边还有防水塑料袋以及泡沫减震装....
发表于 2019-11-09 09:45 221次阅读
变频器在运输途中容易损坏吗

第三代线程撕裂者将于11月25日上市,24核心4...

如果16核心32线程的锐龙9 3950X还不能满足你的发烧,第三代线程撕裂者(Ryzen Threa....
发表于 2019-11-08 14:51 402次阅读
第三代线程撕裂者将于11月25日上市,24核心4...

如果想从220v市电中到采集模拟信号,有什么推荐的设备吗

其实就有点像电力线通信的receiver,但是PLC的receiver会滤掉不需要的频率,我希望可以采集到全部的信号频率(大...
发表于 2019-11-07 17:13 158次阅读
如果想从220v市电中到采集模拟信号,有什么推荐的设备吗

如何告诉MPLAB X和XC32使用我已经告诉他们要使用的目录?

在通过Harmony更改了时钟方案之后,我的波特率时断时续地出现问题,我的支持票以“无法重新创建”的决议关闭。我想我...
发表于 2019-11-06 11:02 51次阅读
如何告诉MPLAB X和XC32使用我已经告诉他们要使用的目录?

使用Keysight 6000系列进行更高分辨率的频率测量

Oscilloscope users often need to make higher-resolution frequency measurements than their conventional oscill...
发表于 2019-11-05 06:52 14次阅读
使用Keysight 6000系列进行更高分辨率的频率测量

请问PiC是否以任何方式适应我正在使用的水晶?

.....因为存在许多具有许多os频率的os晶体,并且通常很难获得“基本”频率-例如,我有许多12.xxxxx(而不是12.000MH...
发表于 2019-11-04 06:30 17次阅读
请问PiC是否以任何方式适应我正在使用的水晶?

变频器速度太快的原因分析

变频器速度太快的原因有哪些?首先我们确定变频器调速方式也就是给定信号与调节的方法十分匹配,例如如果设....
发表于 2019-11-02 09:26 658次阅读
变频器速度太快的原因分析

如何用光敏二极管测试LED灯的闪烁频率?

这是我写的频率计代码,我用LCD屏幕显示就只显示了一个1就没有了,下图是我的光敏二极管模块 #include "speed.h" ...
发表于 2019-11-01 03:45 190次阅读
如何用光敏二极管测试LED灯的闪烁频率?

请问PLL_ADV中CLKOUT2的输出频率是多少?

嗨, 我在spartan-6中计算PLL_ADV的CLKOUT2的输出频率有问题,我已经附加了它的基础设施文件。 我已经在...
发表于 2019-10-31 07:39 25次阅读
请问PLL_ADV中CLKOUT2的输出频率是多少?

N8211A和N8212A性能上变频器SCPI编程指南

N8211A/N8212A性能上变频器,SCPI编程指南
发表于 2019-10-30 17:02 49次阅读
N8211A和N8212A性能上变频器SCPI编程指南

3 Hz至26.5 GHz N8201A性能下变频器

N8201A性能下变频器,用户和SCPI编程指南
发表于 2019-10-30 08:40 37次阅读
3 Hz至26.5 GHz N8201A性能下变频器

变频器外部控制接线图

变频器外部控制接线方法如下:打开变频器的控制面板,我们会发现,面板的下面是一排接线端子,我们所有对变....
发表于 2019-10-29 09:21 516次阅读
变频器外部控制接线图

变频调速电机原理_变频调速电机的优点

变频调速电机简称变频电机,是变频器驱动的电动机的统称,优点是具备有启动功能;采用电磁设计,减少了定子....
发表于 2019-10-29 09:09 256次阅读
变频调速电机原理_变频调速电机的优点

变频器接线端子说明图

变频器是一种电机调速装置,它会输出不同的电压和频率来改变电机的速度,从这个作用而言,它是一个可变的交....
发表于 2019-10-28 16:02 413次阅读
变频器接线端子说明图

plc控制变频器正反转接线图

本文主要介绍了plc控制变频器正反转接线图说明。
发表于 2019-10-28 15:47 571次阅读
plc控制变频器正反转接线图

变频器的选用及注意事项

本文主要介绍了变频器的选用方法及选用注意事项。
发表于 2019-10-28 15:40 176次阅读
变频器的选用及注意事项

变频器和电机怎样配

本文主要阐述了变频器与电机的匹配方法,其次阐述了如何处理变频器与电机的匹配关系。
发表于 2019-10-28 15:17 257次阅读
变频器和电机怎样配

变频器控制柜故障灯亮的解决方法

在变频器电控柜中,使用的信号指示灯大多采用发光二极管(简称LED)。由于发光二极管灵敏度与发光效率均....
发表于 2019-10-28 15:11 281次阅读
变频器控制柜故障灯亮的解决方法

用继电器控制变频器电路图

变频器外接继电器正转控制电路如图2-33所示。电动机的起动与停止是由正转按钮SF和停止按钮ST来控制....
发表于 2019-10-28 11:55 1132次阅读
用继电器控制变频器电路图

变频器控制柜的作用_变频器控制柜功能

本文主要介绍了变频器控制柜的作用及功能。
发表于 2019-10-28 11:34 227次阅读
变频器控制柜的作用_变频器控制柜功能

变频器控制柜接线图及安装方法

本文主要介绍了变频器控制柜接线图及安装方法。
发表于 2019-10-28 11:28 443次阅读
变频器控制柜接线图及安装方法

电力系统的频率变化因素都有哪些

最早的电气设备运行频率从140Hz到25Hz甚至更低都有,取决于制造商的标准。比如尼亚加拉大瀑布的水....
发表于 2019-10-27 11:25 1125次阅读
电力系统的频率变化因素都有哪些

变频器主电路的接线流程

当拿到变频器,挤压变频器两侧凹槽,打开上盖,取下挡线板,变频器的R,S,T端子接电源线,U,V,W端....
发表于 2019-10-27 09:58 535次阅读
变频器主电路的接线流程

变频器可以驱动两个电机吗

理论上是可以的,变频器一拖二电机主要有两种方式,一是同时驱动两台电机,两台电机则是同步运行,频率信号....
发表于 2019-10-27 09:58 504次阅读
变频器可以驱动两个电机吗

变频器控制电路的接线流程

S1是正转端子,S2是反转端子,S3是异常、停止端子,S5、S6、S7分别是多段速端子,R1A、R1....
发表于 2019-10-27 09:53 691次阅读
变频器控制电路的接线流程

英伟达新款显卡的跑分被泄露,超过GTX 1660...

近日报道称,英伟达将在10月29日推出新款的GTX 1660 Super,现在这款显卡的《最终幻想 ....
发表于 2019-10-25 15:09 1391次阅读
英伟达新款显卡的跑分被泄露,超过GTX 1660...

AMD新版BIOS目前处于测试阶段,CPU频率性...

消息报道,搭载AMD的AGESA 1.0.0.4微代码的beta BIOS已经开始出现在一些华硕和华....
发表于 2019-10-24 14:43 927次阅读
AMD新版BIOS目前处于测试阶段,CPU频率性...

通用变频器故障代码

对于短时间大电流的OC报警,一般情况下是驱动板的电流检测回路出了问题,模块也可能已受到冲击(损坏),....
发表于 2019-10-23 11:07 338次阅读
通用变频器故障代码

变频器对电网的影响

变频器是高新技术产品,其主要组成是电力电子器件和微电子器件。电网三相交流电接入变频器的输入端,变频器....
发表于 2019-10-23 09:17 152次阅读
变频器对电网的影响

变频器干扰怎么解决

在使用变频器的过程中,如果发现变频器受到信号干扰,那么需要首先判断干扰信号的来源,并且结合实际情况来....
发表于 2019-10-23 09:09 178次阅读
变频器干扰怎么解决

高压变频器常用的三种散热方式

为了提高高压大功率变频器的应用稳定性,解决好高压变频器环境散热问题。目前常用的办法是:密闭式空调冷却....
发表于 2019-10-21 15:43 221次阅读
高压变频器常用的三种散热方式

变频器制动电阻原理_变频器制动电阻作用

变频器带动的电机或其他感性负载在停机的时候,一般都是采用能耗制动的方式来实现的,就是把停止后电机的动....
发表于 2019-10-21 10:46 259次阅读
变频器制动电阻原理_变频器制动电阻作用

一文详解什么是四象限变频器

在某些情况下,电机需要反向旋转。此外,转矩方向也可能改变。这些因素结合起来形成所谓的“四象限驱动器”....
发表于 2019-10-19 10:45 613次阅读
一文详解什么是四象限变频器

380v没零线怎么接出220v

80v没零线怎么接出220v?有四种方法,可以针对不同情况选用.
发表于 2019-10-19 09:42 893次阅读
380v没零线怎么接出220v

为什么单片机外接的晶振频率那么低

现在的高档单片机或ARM,工作频率都是几十兆,上百兆赫兹,然后外接的晶振频率去只有几兆,十几兆,CP....
发表于 2019-10-19 09:30 1602次阅读
为什么单片机外接的晶振频率那么低

变频器过载的主要原因及检查方法

电机能够运转但是运行时的电流超过了电机铭牌上额定值称为过载。 电机过载的基本反映是工作电流虽然超过了....
发表于 2019-10-19 09:09 657次阅读
变频器过载的主要原因及检查方法

变频器过热的原因有哪些

首先检查一下变频器的进出风道是否堵塞,检查冷却风机(轴流风机)是否损坏,有的大功率的变频器上有两个轴....
发表于 2019-10-19 07:37 491次阅读
变频器过热的原因有哪些

有源频率表面用于电磁兼容的可行性探讨

所谓电磁兼容是指一切电气、电子设备及系统在它们所处的电磁环境中( 有电磁干扰的情况下) 能正常工作而....
发表于 2019-10-18 15:59 111次阅读
有源频率表面用于电磁兼容的可行性探讨

工业控制中伺服和变频器的区别是什么

服驱动器是用来驱动伺服电机的,伺服电机可以是步进电机,也可以是交流异步电机,主要为了实现快速、精确定....
发表于 2019-10-16 11:19 222次阅读
工业控制中伺服和变频器的区别是什么

NVIDIA推出GTX 1660 Super显卡...

NVIDIA即将推出GTX 1660 Super显卡早已是板上钉钉的事情,但具体时间、规格一直没有得....
发表于 2019-10-14 14:53 1043次阅读
NVIDIA推出GTX 1660 Super显卡...

变频器和编码器如何实现定位控制

首先搞清楚这两个元件的功能,变频器是变速装置,编码器是计数装置,如何实现定位控制,原理很简单:编码器....
发表于 2019-10-13 14:46 874次阅读
变频器和编码器如何实现定位控制

芝奇推出32GB版本的焰光戟/皇家戟

由于三星和美光推出了16Gb的新型内存芯片,不少厂家都推出了32GB单条的内存条,现在芝奇也带来了3....
发表于 2019-10-10 15:09 936次阅读
芝奇推出32GB版本的焰光戟/皇家戟

AMD推出R9 3900和R5 3500X两款处...

根据消息报道,AMD昨天正式发布了R9 3900和R5 3500X这两款处理器,其中R5 3500X....
发表于 2019-10-09 15:51 574次阅读
AMD推出R9 3900和R5 3500X两款处...

变频器的停机方式及原因

变频器(Variable-frequency Drive,VFD)是应用变频技术与微电子技术,通过改....
发表于 2019-10-08 17:33 260次阅读
变频器的停机方式及原因

变频器远程控制如何接线

变频器运行最简单的方式肯定是本地控制所有的操作都在面板上完成不用接线,通常是做空载JOG测试的方式使....
发表于 2019-10-07 15:20 827次阅读
变频器远程控制如何接线

如何选择合适的温补晶振?需注意哪些参数要求?

1.频率准确度,在标准电源电压,标准负载电容阻抗,基准温度(25℃)以及其他条件保持不变的情况下,石....
发表于 2019-10-03 10:01 145次阅读
如何选择合适的温补晶振?需注意哪些参数要求?

英特尔九代酷睿处理器i7-9700K的性能评测

英特尔九代酷睿处理器目前拥有数十款产品,产品线已经完善,如果说i9-9900K是英特尔九代酷睿的旗舰....
发表于 2019-09-29 15:01 1458次阅读
英特尔九代酷睿处理器i7-9700K的性能评测

AMD推出千元机处理器AMD锐龙5 3500X,...

近日,AMD正式推出了一款千元机处理器AMD 锐龙5 3500X,6核6线程,采用最新的Zen2架构....
发表于 2019-09-29 14:50 1547次阅读
AMD推出千元机处理器AMD锐龙5 3500X,...

普通电机用于变频器供电会有什么影响

如果将普通异步电机运行在变频器的非正弦电源条件下,电机的温升会增加到10~20%。
发表于 2019-09-28 08:40 776次阅读
普通电机用于变频器供电会有什么影响

如何选择音质好的音响

可依次试听不同频段的声音。听到的低音应当紧凑、清晰,音调确切,不嗡嗡作响,不拖泥带水或含混不清;而作....
发表于 2019-09-26 09:09 1094次阅读
如何选择音质好的音响

变频器在工业自动化控制领域中的应用

变频器是应用变频技术与微电子技术,通过改变电机工作电源的频率和幅度的方式来控制交流电动机的电力传动元....
发表于 2019-09-23 14:21 204次阅读
变频器在工业自动化控制领域中的应用

电压频率转换器的应用原理及用途介绍

电压频率转换器也称为电压控制振荡电路,是一种实现模数转换功能的器件,将模拟电压量变换为脉冲信号,该输....
发表于 2019-09-19 11:17 952次阅读
电压频率转换器的应用原理及用途介绍

调频信号的特点和基本特征是什么

调频波的形成过程及调频波的波形如图所示,由图可见调频波(调频信号)的特点是:其频率随调制信号振幅的变....
发表于 2019-09-14 09:07 366次阅读
调频信号的特点和基本特征是什么

多级放大电路的幅频特性及研究结论

以上两式说明,多级放大电路的幅频特性等于各级的幅频特性的乘积,而相频特性等于各级的相频特性之和。用分....
发表于 2019-09-14 08:02 267次阅读
多级放大电路的幅频特性及研究结论

电抗器在变频器中的作用

电抗器的在我们变频器的主要作用有:1、进行无功补偿和谐波治理,2、提高变频器的功率因数,3、阻止电网....
发表于 2019-09-13 17:16 787次阅读
电抗器在变频器中的作用

检修变频器的注意事项有哪些

交-直-交变频器首先将三相交流电滤波后通过桥式整流电路转换成直流电,滤波后将直流电由桥式逆变电路转换....
发表于 2019-09-13 17:00 225次阅读
检修变频器的注意事项有哪些

变频器多段速的设置方法

变频器多段速是其中最简单最方便的调频方式属于有极调速,是通过设定多段速端子组合来选择当前运行段,如下....
发表于 2019-09-13 15:41 1544次阅读
变频器多段速的设置方法

变频器控制电机正反转的方法

 变频器的运转指令源(正反转控制)和频率指令来源(速度控制)是两个不同的参数设置,如果想要控制正转和....
发表于 2019-09-07 09:15 1894次阅读
变频器控制电机正反转的方法

变频调速电机的特点及设计注意事项说明

变频调速电机简称变频电机,是变频器驱动的电动机的统称。实际上为变频器设计的电机为变频专用电机,电机可....
发表于 2019-09-05 11:14 776次阅读
变频调速电机的特点及设计注意事项说明

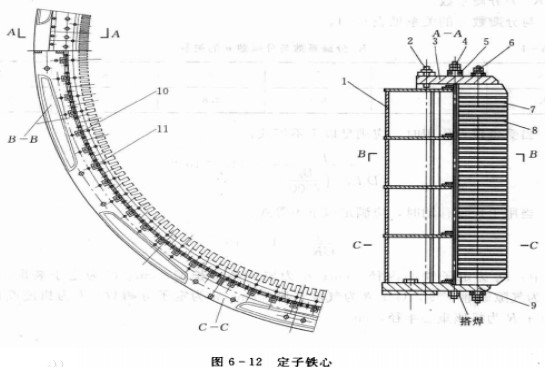

定子铁心的作用及对其有哪些要求?

  定子铁心是电机磁路的重要组成部分,它和转子铁心、定子和转子之间的气隙一起组成电机的完整的磁路。在....
发表于 2019-09-05 11:06 1062次阅读
定子铁心的作用及对其有哪些要求?

变频器电流传感器故障诊断及修复方法

在变频调速过程中,电流信息与速度信息是必不可少的,需要它们两个的完善来支撑双闭环控制的环节。电流传感....
发表于 2019-09-05 10:11 534次阅读
变频器电流传感器故障诊断及修复方法

变频器的输出控制端子都有哪些

变频器的外接输出控制端子可分为模拟输出,脉冲输出,晶体管输出,接点输出四类。
发表于 2019-09-02 17:06 402次阅读
变频器的输出控制端子都有哪些

如何判断永磁电机是否失磁?如何能保持永磁电机不失...

永磁电机一旦失磁,基本上只能选择更换电机,维修的成本又是一大笔,怎么去判断永磁电机失磁了呢,我们接着....
发表于 2019-08-31 11:56 1163次阅读
如何判断永磁电机是否失磁?如何能保持永磁电机不失...

NCV890230 汽车降压开关稳压器 2 A ...

230是一款固定频率,单片,降压型开关稳压器,适用于汽车,电池连接应用,必须使用高达36V的输入电源。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890230能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,并在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。 NCV890230还提供汽车电源系统中预期的多种保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 2 MHz免费 - 运行开关频率 可以使用小尺寸,低成本的电感和EMC滤波器 内部N通道电源开关 更少的外部组件 低V IN 操作向下4.5 V 维持电池瞬变期间的操作 高V IN 操作至32 V 在电池瞬变期间维持运行 承受负载转储至45 V 保护负载免受装载转储 逻辑电平启用输入可直接连接电池 灵活启用 2.2 A (min)逐周期峰值电流限制 防止过电流故障 通过频率折返增强短路保护 防止输出短路 1.7...
发表于 2019-07-30 02:02 40次阅读
NCV890230 汽车降压开关稳压器 2 A ...

NCV890103 汽车开关稳压器 降压 1.2...

103 特性 内部N通道电源开关 低VIN操作低至4.5 V 高VIN操作至36 V 承受负载转储至40 V 2 MHz自由运行开关频率 使用可调延迟复位 逻辑电平启用输入可直接连接电池 1.4 A(min)逐周期峰值电流限制 频率折返增强短路保护 ±1.75%输出电压容差 输出电压可调低至0.8 V 1.4毫秒内部软启动 热关机(TSD) 低关闭电流 需要独特站点和控制的汽车和其他应用的NCV前缀变更要求 可湿性侧翼DFN(针边电镀) 这些设备无铅且符合RoHS标准 应用 终端产品 音频 信息娱乐 安全 - 视觉系统 仪器 汽车 电路图、引脚图和封装图...
发表于 2019-07-30 02:02 64次阅读
NCV890103 汽车开关稳压器 降压 1.2...

NCV890231 汽车开关稳压器 降压 2 A...

231是一款固定频率,单片,降压型开关稳压器,适用于汽车,电池连接应用,必须使用高达32 V的输入电源。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890231能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。提供两个引脚以同步切换到时钟或另一个NCV890231。 NCV890231还提供汽车电源系统中预期的多种保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 2 MHz免费 - 运行开关频率 可以使用小尺寸,低成本的电感和EMC滤波器 内部N通道电源开关 更少的外部组件 低V IN 操作向下4.5 V 维持电池瞬变期间的操作 高V IN 操作至32 V 在电池瞬变期间维持运行 承受负载转储至45 V 保护负载免受装载转储 逻辑电平启用输入可直接连接电池 灵活启用 1.4 A (min)逐周期峰值电流限制 防止过电流故障 通过...
发表于 2019-07-30 02:02 30次阅读
NCV890231 汽车开关稳压器 降压 2 A...

NCV6336BM 同步降压转换器 处理器电源 ...

6B是一款同步降压转换器,经过优化,可以提供最新的微处理器(ARM核处理器,GPU),这些微处理器需要在由单节锂离子电池或三节碱性/镍镉/镍氢电池供电的便携式应用的低电压下实现高功率。该器件能够提供高达5.0 A的电流,可编程输出电压范围为0.6 V至1.4 V.它可与另一个DCDC共用同一输出电压轨,并可用作瞬态负载辅助电源。以2.74 MHz开关频率工作允许使用小型元件。同步整流和自动PWM / PFM转换可提高整体解决方案效率。 NCV6336B采用节省空间的2.0 x 1.6 mm CSP 20封装。 特性 优势 2.3 V至5.5 V输入电压范围 支持最新电池 2.4 MHz开关频率 降低输出电感和电容尺寸 通过I2C和VSEL引脚支持DVS 优化处理器功耗 使用引脚或I2C启用 灵活启用和禁用 应用 终端产品 电池供电应用 核心电压低的处理器电源 内存电源(LPDDR3和LPDDR4) 手机 平板电脑 智能手机 信息娱乐 电路图、引脚图和封装图...
发表于 2019-07-30 02:02 93次阅读
NCV6336BM 同步降压转换器 处理器电源 ...

NCV6334 3.0 MHz 2.0 A PF...

4B是一款同步降压转换器,经过优化,可为由一节锂离子电池或三节碱性/镍镉/镍氢电池供电的便携式应用提供不同的子系统。该器件能够在外部可调电压下提供高达2 A的电流。采用3 MHz开关频率工作可以采用小尺寸电感和电容。输入电源电压前馈控制用于处理宽输入电压范围。同步整流可提高系统效率。 NCV6354采用节省空间的扁平2.0x2.0x0.75 mm WDFN-8封装。 特性 优势 2.3 V至5.5 V输入电压范围 支持最新电池 3 MHz开关频率 降低输出电感和电容尺寸 自动省电模式 降低静态当前 应用 终端产品 消费者应用 计算与技术外围设备应用 游戏和娱乐系统 USB供电设备 电路图、引脚图和封装图...
发表于 2019-07-30 01:02 42次阅读
NCV6334 3.0 MHz 2.0 A PF...

NCV891330 3 A 2 MHz低I

330是一款双模式稳压器,适用于汽车电池连接应用,必须使用高达45V的输入电源。根据输出负载,它可以作为PWM降压转换器或低压差线性稳压器工作,适用于汽车驾驶员信息系统中经常遇到的低噪声和低静态电流要求的系统。复位引脚(具有固定延迟)简化了与微控制器的接口。 NCV891330还提供汽车电源系统中的一些保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案 特性 优势 30μAIqin轻载条件 轻载时低Iq线性模式 3.0 PWM模式下的最大输出电流 高效切换模式高达3 A 内部N通道电源开关 无需外部Mosfet VIN工作范围3.7 V至36.5 V 设计用于汽车电池 逻辑电平启用引脚可以连接到电池y 多功能EN引脚 固定输出电压5.0 V,4.0 V或3.3 V 简化设计 2 MHz自由切换频率 电感和电容更小,响应更快,纹波更小 汽车要求现场和控制变更的NCV前缀 PPAP可用 承受负载转储至45 V +/- 2%输出电压精度 应用 ...
发表于 2019-07-30 01:02 15次阅读
NCV891330 3 A 2 MHz低I

NCV6356 同步降压转换器 处理器电源 I2...

6是一款同步AOT(自适应导通时间)降压转换器,经过优化,可为高达5 V输入的调节系统提供汽车应用的不同子系统。该器件能够提供高达5.0 A的电流,可编程输出电压范围为0.6 V至1.4 V.工作频率高达2.4 MHz,允许使用小型元件。同步整流和自动PFM伪PWM(PPWM)转换提高了整体解决方案的效率。 NCV6356采用扁平3.0 x 4.0 mm DFN-14封装。 特性 优势 输入电压范围为2.5 V至5.5 V 电池,3.3 V和5.0 V轨道供电应用 高达2.4 MHz的开关频率 降低输出电感和电容尺寸 使用引脚或I2C启用 灵活启用和禁用 关闭模式下的I2C访问 低功率预编程 一流的Transient / Ripple LPDDR4内存和ARMcore支持 4级热警告 精确温度控制 应用 终端产品 汽车POL 仪表,集群 信息娱乐 ADAS系统(视觉,雷达) Snap Dragon 汽车 电路图、引脚图和封装图...
发表于 2019-07-30 01:02 76次阅读
NCV6356 同步降压转换器 处理器电源 I2...

NCV8843 降压稳压器 1.5 A 340 ...

3是一款1.5 A降压稳压器IC,工作频率为340 kHz。该器件采用V 2 ™控制架构,提供无与伦比的瞬态响应,最佳的整体调节和最简单的环路补偿。 NCV8842可承受4.0 V至40 V的输入电压,并包含同步电路。片上NPN晶体管能够提供最小1.5 A的输出电流,并通过外部升压电容进行偏置,以确保饱和,从而最大限度地降低片内功耗。保护电路包括热关断,逐周期电流限制和频率折返短路保护。 特性 优势 V 2 ™控制架构 超快速瞬态响应,改进调节和简化设计 2.0%误差放大器参考电压容差 严格的输出调节 逐周期限流 限制开关和电感电流 开关频率短路时减少4:1 降低短路功耗 自举操作(BOOST) 提高效率并最大限度地降低片内功耗 与外部时钟同步(SYNC) 与外部时钟同步(SYNC) 1.0 A关闭静态电流 当SHDNB为最小时电流消耗最小化断言 热关机 保护IC免于过热 软启动 在启动期间降低浪涌电流并最大限度地减少输出过冲 无铅封装可用 应用 终端产品 汽车 工业 直流电源 电路图、引脚图和封装图...
发表于 2019-07-30 01:02 31次阅读
NCV8843 降压稳压器 1.5 A 340 ...

NCV890430 汽车0.6 A 2 MHz ...

430是一款固定频率同步降压稳压器,适用于采用高达45 V输入电源工作的汽车电池连接应用。它适用于需要低噪声和低关断电流的汽车系统,这些电流也需要在接近输出电压的低输入电压下工作。复位引脚(具有可调延迟)简化了与微控制器的接口。该器件还具有一个使能输入,可以连接到低电压(例如微控制器输出)或高电压(例如电池输入),以及同步输入.NCV890430还提供汽车电源系统中的一些保护功能,如电流限制,短路保护和热关断。此外,即使使用小导体值和全陶瓷输入输出滤波电容 - 高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 内部550mΩP通道和300mΩN通道电源开关 能够进行100%占空比操作 VIN工作范围为3.5 V至37 V 承受负载转储至45 V 2 MHz自由运行开关频率 关断电流小于10μA 高压使能引脚 同步输入引脚 最大直流输出电流至少为0.6A 已修复输出电压(5.0 V,3.3 V和2.5 V版本) ±2%输出电压精度 带可湿性侧翼的DFN封装(每个JEDEC MO220引脚边缘电镀) 汽车要求现场和控制变更的NCV前缀 无铅 ...
发表于 2019-07-30 01:02 19次阅读
NCV890430 汽车0.6 A 2 MHz ...

NCV890130 汽车开关稳压器 1.2 A ...

130是一款固定频率,单片,降压型开关稳压器,适用于汽车电池连接应用,必须使用高达32 V的输入电源。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890130能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,并在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。 NCV890130还提供汽车电源系统中预期的一些保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 2 MHz免费 - 运行开关频率 可以使用小尺寸,低成本的电感和EMC滤波器 内部N通道电源开关 更少的外部组件 低V IN 操作向下4.5 V 维持电池瞬变期间的操作 高V IN 操作至32 V 在电池瞬变期间维持运行 承受负载转储至45 V 保护负载免受装载转储 逻辑电平启用输入可直接连接电池 灵活启用 1.4 A (min)逐周期峰值电流限制 防止过电流故障 通过频率折返增强短路保护 防止输出短路 ±1.7...
发表于 2019-07-30 01:02 19次阅读
NCV890130 汽车开关稳压器 1.2 A ...

NCV890104 汽车开关稳压器 降压 1.2...

104是一款固定频率,单片,降压型开关稳压器,适用于汽车电池连接应用,必须使用高达36 V的输入电源。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890104能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。当输出处于稳压状态时,复位引脚发出信号,并在RSTB信号变为高电平之前提供一个引脚来调整延迟。 NCV890104还提供汽车电源系统中预期的多种保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 可调节扩频 EMI减少 内部N通道电源开关 低VIN操作低至4.5 V 高VIN操作至36 V 承受负载转储至40 V 2 MHz自由运行开关频率 使用可调延迟重置 逻辑电平启用输入可直接连接电池 1.4 A(分钟)逐周期峰值电流限制 频率折返增强短路保护 ±1.75%输出电压容差 输出电压可调低至0.8 V ...
发表于 2019-07-30 01:02 10次阅读
NCV890104 汽车开关稳压器 降压 1.2...

NCV890204 汽车开关稳压器 降压 2.0...

204是一款固定频率,单片,降压型开关稳压器,适用于汽车,电池连接应用,必须使用高达36 V的输入电源。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890204能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。当输出处于稳压状态时,复位引脚发出信号,并在RSTB信号变为高电平之前提供一个引脚来调整延迟。 NCV890204还提供汽车电源系统中预期的多种保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 可调节扩频 EMI减少 内部N通道电源开关 低VIN操作低至4.5 V 高VIN操作至36 V 承受负载转储至40 V 2 MHz自由运行开关频率 使用可调延迟重置 逻辑电平启用输入可直接连接电池 2.2 A(min)逐周期峰值电流限制 频率折返增强短路保护 ±1.75%输出电压容差 输出电压可调低至0.8 V...
发表于 2019-07-30 01:02 44次阅读
NCV890204 汽车开关稳压器 降压 2.0...

NCV890200 汽车开关稳压器 降压 2 A...

200是一款固定频率,单片式降压开关稳压器,适用于汽车,电池连接应用,必须在高达36V的输入电源下工作。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890200能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。 NCV890200还提供汽车电源系统中预期的一些保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 2 MHz免费 - 运行开关频率 使用小尺寸,低成本电感和EMI滤波器 内部N通道电源开关 低V IN 低至4.5 V的操作 高V IN 操作至36 V 承受负载转储到40 V 逻辑电平启用输入可直接连接电池 2.2 A(min)逐周期峰值电流限制 频率折返增强短路保护 ±1.75%输出电压容差 输出电压可调低至0.8 V 1.4毫秒内部软启动 热关机(TSD) 低关机电流 汽车及其他需要现场和变...
发表于 2019-07-30 01:02 50次阅读
NCV890200 汽车开关稳压器 降压 2 A...

NCV890101 汽车开关稳压器 降压 1.2...

101是一款固定频率,单片,降压型开关稳压器,适用于汽车电池连接应用,必须在高达36V的输入电源下工作。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890101能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,并在高于敏感AM频段的恒定开关频率下工作,无需昂贵的滤波器和EMI对策。两个引脚用于同步切换到时钟或另一个NCV890101。 NCV890101还提供汽车电源系统中预期的多种保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 2 MHz免费 - 运行开关频率 可以使用小尺寸,低成本的电感和EMC滤波器 内部N通道电源开关 低V IN 低至4.5 V的操作 高V IN 操作至36 V 承受负载转储到40 V 与其他NCV890101或外部时钟自动同步 逻辑电平启用输入可直接连接电池 1.4 A(min)逐周期峰值电流限制 通过频率折返增强短路保护 ±1.75%输出电压容差 输出电压可调低至...
发表于 2019-07-30 01:02 29次阅读
NCV890101 汽车开关稳压器 降压 1.2...

NCV890201 汽车开关稳压器 降压 2 A...

201是一款固定频率,单片,降压型开关稳压器,适用于汽车,电池连接应用,必须在高达36V的输入电源下工作。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890201能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。两个引脚用于同步切换到时钟或另一个NCV890201。 NCV890201还提供汽车电源系统中预期的多种保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 2 MHz免费 - 运行开关频率 允许使用小型,低成本的电感和EMC滤波器 内部N通道电源开关 低V IN 低至4.5 V的操作 高V IN 操作至36 V 承受负载转储到40 V 与其他NCV890201或外部时钟自动同步 逻辑电平使能输入可直接连接电池 2.2 A(min)逐周期峰值电流限制 频率折返增强短路保护 ±1.75%输出电压容差 输出电压可调低至0.8 V ...
发表于 2019-07-30 01:02 78次阅读
NCV890201 汽车开关稳压器 降压 2 A...

NCV890131 汽车降压开关稳压器 1.2 ...

131是一款固定频率,单片,降压型开关稳压器,适用于汽车电池连接应用,必须使用高达32 V的输入电源。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890131能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。提供两个引脚以同步切换到时钟或另一个NCV890131。 NCV890131还提供汽车电源系统中预期的一些保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 2 MHz免费 - 运行开关频率 可以使用小尺寸,低成本的电感和EMC滤波器 内部N通道电源开关 更少的外部组件 低V IN 操作向下4.5 V 维持电池瞬变期间的操作 高V IN 操作至32 V 在电池瞬变期间维持运行 承受负载转储至45 V 保护负载免受装载转储 逻辑电平启用输入可直接连接电池 灵活启用 1.4 A (min)逐周期峰值电流限制 防止过电流故障 通过频...
发表于 2019-07-30 00:02 23次阅读
NCV890131 汽车降压开关稳压器 1.2 ...

NCV890203 汽车开关稳压器 降压 2.0...

203是一款固定频率,单片式降压开关稳压器,适用于汽车电池连接应用,必须使用高达36 V的输入电源。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890203能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,并在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。当输出处于稳压状态时,复位引脚发出信号,并在RSTB信号变为高电平之前提供一个引脚来调整延迟。 NCV890203还提供汽车电源系统中预期的多种保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 内部N通道电源开关 低VIN操作低至4.5 V 高VIN操作至36 V 承受负载转储至40 V 2 MHz自由运行开关频率 使用可调延迟重置 逻辑电平使能输入可直接连接电池 2.2 A(分钟) )逐周期峰值电流限制 通过频率折返增强短路保护 ±1.75%输出电压容差 输出电压可调低至0.8 V 1.4毫秒内部软启动 热关机(TSD) ...
发表于 2019-07-30 00:02 26次阅读
NCV890203 汽车开关稳压器 降压 2.0...

NCV5171 升压转换器 280 kHz 1....

1 / 73产品是280 kHz / 560 kHz升压调节器,具有高效率,1.5 A集成开关。该器件可在2.7 V至30 V的宽输入电压范围内工作。该设计的灵活性使芯片可在大多数电源配置中运行,包括升压,反激,正激,反相和SEPIC。该IC采用电流模式架构,可实现出色的负载和线路调节,以及限制电流的实用方法。将高频操作与高度集成的稳压器电路相结合,可实现极其紧凑的电源解决方案。电路设计包括用于正电压调节的频率同步,关断和反馈控制等功能。这些器件与LT1372 / 1373引脚兼容,是CS5171和CS5173的汽车版本。 特性 内置过流保护 宽输入范围:2.7V至30V 高频允许小组件 最小外部组件 频率折返减少过流条件下的元件应力 带滞后的热关机 简易外部同步 集成电源开关:1.5A Guarnateed 引脚对引脚与LT1372 / 1373兼容 这些是无铅设备 用于汽车和其他应用需要站点和控制更改的ons CS5171和CS5173的汽车版本 电路图、引脚图和封装图...
发表于 2019-07-30 00:02 16次阅读
NCV5171 升压转换器 280 kHz 1....

NCV890100 汽车开关稳压器 降压 1.2...

100是一款固定频率,单片,降压型开关稳压器,适用于汽车,电池连接应用,必须使用高达36V的输入电源。该调节器适用于汽车驾驶员信息系统中经常遇到的低噪声和小外形要求的系统。 NCV890100能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出,在高于敏感AM频段的恒定开关频率下,无需昂贵的滤波器和EMI对策。 NCV890100还提供汽车电源系统中预期的一些保护功能,如电流限制,短路保护和热关断。此外,即使使用小电感值和全陶瓷输出滤波电容,高开关频率也会产生低输出电压纹波 - 形成节省空间的开关稳压器解决方案。 特性 优势 2-MHz自由运行的开关频率 允许使用小尺寸,低成本的电感和EMC滤波器 内部N通道电源开关 低V IN 低至4.5 V的操作 高V IN 高达36 V的操作 承受负载转储到40 V 逻辑电平启用输入可直接连接电池 1.4 A(min)逐周期峰值电流限制 通过频率折返增强短路保护 ±1.75%输出电压容差 输出电压可调低至0.8 V 1.4 ms内部软启动 热关机(TSD) 低关机电流 汽车和其他需要...
发表于 2019-07-30 00:02 64次阅读
NCV890100 汽车开关稳压器 降压 1.2...

NCV51411 降压转换器 低电压 1.5 A...

11是一款1.5A降压稳压器IC,工作频率为260 kHz。该器件采用V2控制架构,提供无与伦比的瞬态响应,最佳的整体调节和简单的环路补偿。 NCV51411可承受4.5V至40V的输入电压,并包含一个与外部振荡器同步的输入。 NCV51411已通过汽车应用认证,也可作为CS51411商用级。 特性 优势 V2架构 提供超快速瞬态响应,改进调节和简化设计 2.0%误差放大器参考电压容差 准确的输出电压 开关频率下降短路条件下4:1 降低短路功耗 BOOST引​​脚为片上NPN powertransistor提供额外的驱动电压 允许自举操作最大限度地提高效率 同步功能 并行供电操作或噪音最小化 睡眠模式的关闭引脚 提供掉电选项(...
发表于 2019-07-30 00:02 43次阅读
NCV51411 降压转换器 低电压 1.5 A...

NCV6323 同步降压转换器 3 MHz 2 ...

3是一款同步降压转换器,经过优化,可为一节锂离子电池或三节碱性/镍镉/镍氢电池供电的便携式应用提供不同的子系统。这些器件能够在外部可调电压下提供高达2 A的电流。采用3 MHz开关频率工作可以采用小尺寸电感和电容。输入电源电压前馈控制用于处理宽输入电压范围。同步整流可提高系统效率。 NCV6323采用节省空间的2.0 x 2.0 x 0.75 mm WDFN-8封装。 特性 优势 2.5 V至5.5 V输入电压范围 支持最新电池 3 MHz开关频率 降低输出电感和电容尺寸 最多2 A输出电流 应用 终端产品 计算&外围设备应用 消费类应用 USB供电设备 游戏和娱乐系统 电路图、引脚图和封装图...
发表于 2019-07-30 00:02 44次阅读
NCV6323 同步降压转换器 3 MHz 2 ...

LV5980MD 降压转换器 开关稳压器 1通道

MD是1ch DCDC转换器,内置功率Pch MOSFET。推荐的工作范围为4.5V至23V。最大电流为3A。工作电流约为63μA,功耗低。 特性 1ch SBD整流DCDC转换器IC,内置功率Pch MOSFET 轻载模式电流的典型值为63μA 4.5V至23V工作输入电压范围 100mΩ高端开关 输出电压可调至1.235V 振荡频率为370kHz ON / OFF功能 使用P-by-P​​方法的内置OCP电路 当连续生成P-by-P​​时,它会转移到HICCUP操作 外部电容软启动 欠压锁定,t hermal shutdown 应用 终端产品 负载点DC / DC转换器 机顶盒 DVD /蓝光™驱动程序和硬盘 液晶显示器和电视 办公设备 POS系统 白色家电 电路图、引脚图和封装图...
发表于 2019-07-30 00:02 18次阅读
LV5980MD 降压转换器 开关稳压器 1通道

LV56351HA 升压型DC-DC转换器 1通...

1HA集成了1ch DC / DC升压转换器和1ch LDO。它适合作为LCD / PDP电视和BD录像机的BS / CS天线的电源,当输出短路时需要自动恢复而不会造成IC损坏和故障。 特性 优势 提升模式:软启动功能(t = 2.8ms) 可降低冲击电流 升压模式:逐脉冲过电流保护功能 过电流保护 升压模式:短路保护功能 短路保护 LDO模式:过流限制器(折返特性) 限制过电流。 (外部零件的损坏保护) 常见:欠压锁定 防止电压不稳定运行 常见:热关闭 热保护 常见:电力良好 稳定性操作 常见:内部固定开关频率(= 425kHz) 无需附加外部部件 应用 终端产品 升压转换器连接的LDO功能 BS / CS抛物面天线的电源 电路图、引脚图和封装图...
发表于 2019-07-30 00:02 69次阅读
LV56351HA 升压型DC-DC转换器 1通...

LV5980MC 降压转换器 开关稳压器 1通道

MC是一款1通道DC-DC转换器,内置功率P沟道MOSFET。建议的工作范围为4.5 V至23 V.最大电流为3 A.工作电流约为63μA,功耗低。 特性 1通道SBD整流DC-DC转换器,内置功率P沟道MOSFET 光的典型值负载模式电流为63μA 4.5 V至23 V工作输入电压范围 100mΩ高侧开关 输出电压可调至1.235 V 振荡频率为370 kHz 采用P-by-P​​方法的内置OCP电路 当连续生成P-by-P​​时,它会转移到HICCUP操作 外部电容软启动 欠压锁定,热关机 应用 终端产品 电源管理 机顶盒 DVD播放器 LCD电视 电路图、引脚图和封装图...
发表于 2019-07-29 23:02 78次阅读
LV5980MC 降压转换器 开关稳压器 1通道

FAN53526 3.0 A 2.4 MHz 数...

26是一款降压型开关稳压器,可从2.5V至5.5V的输入电压电源提供数字可编程输出。输出电压通过一个能够工作在3.4MHz的I2C接口进行编程。采用具有同步整流功能的专有架构,FAN53526能够以超过80%的效率提供3.0A连续性,在负载电流低至10mA时保持效率。稳压器工作在2.4MHz的标称固定频率,这降低了外部元件的价值。可以添加额外的输出电容,以改善负载瞬变期间的调节,而不会影响稳定性。在中等负载和轻负载条件下,脉冲频率调制(PFM)用于在省电模式下工作,典型静态电流为50μA(室温)。即使具有如此低的静态电流,该器件在大负载摆动期间也表现出优异的瞬态响应。在较高负载时,系统自动切换到固定频率控制,工作频率为2.4MHz。在关断模式下,电源电流降至1μA以下,从而降低功耗。如果需要固定频率,可以禁用PFM模式。 FAN53526采用15焊球,1.310mmx 2.015mm,0.4mm球间距WLCSP封装。电路图、引脚图和封装图...
发表于 2019-07-29 23:02 89次阅读
FAN53526 3.0 A 2.4 MHz 数...

NCP81234 具有双环路功能的多相控制器 可...

34可配置为单输出或双输出稳压器,用于与DrMOS功率级配合使用。该器件工作在4.5V至24V,非常适合为处理器,DDR存储器和FPGA供电。该器件提供双控制回路,允许每个回路独立操作,并能够并联输出以获得更高的2相解决方案。该控制器提供差分电流检测和电压检测,以提高精度。该器件支持DCR电流检测,或者可以容纳来自DrMOS的IMON信号。这些器件提供过流保护,过压/欠压保护和过温保护。 特性 优势 带内部偏压的4.5 V至24 V输入 针对12 V和5 V母线电压设计进行了优化 可调输出0.6 V至5 V 低电压核心电压供电 可调开关频率从200 kHz到1.2 MHz 允许优化设计的尺寸和效率 与3.3兼容的PWM输出V和5 V DrMOS 与标准DrMOS兼容 差分输出感 维持伏特加高电流设计的准确度 差分电流检测 允许DCR电流检测(或来自DrMOS的Iout) 过流,过压/欠压和热保护 防止故障 应用 终端产品 高电流设计 核心电源轨 DDR内存 FPGA电源 基站 网络 路由器 电源模块 电路图、引脚图和封装图...
发表于 2019-07-29 20:02 31次阅读
NCP81234 具有双环路功能的多相控制器 可...

NCP81232 具有双环路功能的多相控制器 可...

32可配置为单输出或双输出稳压器,旨在与DrMOS功率级配合使用。该IC可设置多达8种独特的输出配置,可提供单输出操作,单相或四相操作,或双输出设备,相位组合为3 + 1,2 + 2,2 + 1,和1 + 1。该控制器提供差分电流检测和电压检测,以提高精度。该器件支持DCR电流检测,或者可以容纳来自DrMOS的IMON信号。这些器件提供过流保护,过压/欠压保护和过温保护。 特性 优势 带内部偏压的4.5V至24V输入 针对12V和5V总线电压设计进行了优化 可调节输出从0.6V到5V 为核心电压供电的低电压能力 可调开关频率从200kHz到1.2MHz 允许优化设计尺寸和效率 PWM输出兼容3.3V和5V DrMOS 与标准DrMOS兼容 8配置(单输出或双输出) Flexibilit y允许分配权力 差异输出感 采用高电流设计保持电压精度 差分电流检测 允许DCR电流检测(或来自DrMOS的Iout) 过流,过压/欠压和热保护 防止故障 应用 终端产品 高电流设计 核心电源轨 DDR内存 FPGA电源 基站 网络 路由器 电路图、引脚图和封装图...
发表于 2019-07-29 19:02 43次阅读
NCP81232 具有双环路功能的多相控制器 可...

NCP81611 具有PWM_VID和I2C接口...

11是一款多相同步控制器,针对新一代计算和图形处理器进行了优化。该器件可驱动多达4个相位,并集成了差分电压和相电流检测,自适应电压定位和PWM_VID接口,可为计算机或图形控制器提供精确调节的电源。集成的省电接口(PSI)允许处理器将控制器设置为三种模式之一,即所有相位开启,动态相位减小或固定低相位计数模式,以在轻载条件下获得高效率。双边沿PWM多相架构确保快速瞬态响应和良好的动态电流平衡 特性 符合NVIDIA OVR4i +规格 支持最多4个阶段 2.8 V至20 V电源电压范围 250 kHz至1.2 MHz开关频率(4相) 每相过流限制(OCL) 系统过流保护(OCP) 过压保护(OVP) 欠压保护(UVP) 相间动态电流平衡 电流模式双边沿调制,用于快速初始响应瞬态加载 省电接口(PSI) 具有用户可设置阈值的自动相位切换 PWM_VID和I2C控制接口 40针QFN封装(5 x 5 mm主体,0.4 mm间距) 无铅且符合RoHS标准 应用 终端产品 GPU和CPU电源 图形卡 桌面,笔记本,服务器系统 图形卡 桌面,笔记本...
发表于 2019-07-29 18:02 80次阅读
NCP81611 具有PWM_VID和I2C接口...

NCP81038 具有自动省电模式和内置LDO的...

38是一款双同步降压控制器,经过优化,可将电池电压或适配器电压转换为台式机和笔记本电脑系统所需的多个电源轨。 NCP81038包括两个降压开关控制器,通道2上固定5.0 V输出,通道1上3.3 V,两个板载LDO,三个输出:5 V / 60 mA和3.3 V或12 V / 10 mA。 NCP81038支持高效率,快速瞬态响应并提供电力信号。安森美半导体专有的自适应纹波可控制器从CCM到DCM的无缝过渡,其中转换器运行时降低了开关频率,在轻载时具有更高的效率。该器件的工作电源电压范围为5.5 V至28 V 电路图、引脚图和封装图...
发表于 2019-07-29 18:02 60次阅读
NCP81038 具有自动省电模式和内置LDO的...

NCP81148 具有自动省电模式和内置LDO的...

48是一款双同步降压控制器,经过优化,可将电池电压或适配器电压转换为台式机和笔记本电脑系统所需的多个电源轨。 NCP81148由两个降压开关控制器组成,通道2上固定5.0 V输出,通道1上为3.3 V,两个板载LDO具有三个输出:5 V / 60 mA和3.3 V或12 V / 10 mA。 NCP81148支持高效率,快速瞬态响应并提供电力商品信号。安森美半导体专有的自适应纹波可控制器从CCM到DCM的无缝过渡,其中转换器运行时降低了开关频率,在轻载时具有更高的效率。该器件的工作电源电压范围为5.5 V至28 V. 电路图、引脚图和封装图...
发表于 2019-07-29 18:02 40次阅读
NCP81148 具有自动省电模式和内置LDO的...
