多种控制算法的应用优势及在交流电机控制系统中的应用研究

2020年05月08日 09:37 次阅读

1、引言

随着电力电子器件及微电子器件的迅速发展,以及现代控制理论在交流调速传动中的具体应用,从一般要求的小范围调速传动到高精度、快响应、大范围传动;从单机传动到多机传动协调运转,几乎都可采用交流传动。但交流电机本质上是一个非线性的被控对象,电机参数在实际应用中会发生变化,而且可能存在比较严重的外部干扰。经典控制理论不能克服负载、模型参数的大范围变化及非线性因素的影响,因而控制性能将会受到影响。要获得高性能的交流电机控制系统,就必须研究先进的控制算法以弥补经典控制的缺陷和不足。近年来,随着现代控制理论的发展,先进控制算法被广泛应用于交流电机控制系统,例如自适应控制、滑模变结构控制、神经网络控制、模糊控制等,并取得一定成果。因此,这里将简要介绍目前交流电机控制系统中应用较多的几种控制算法。

2、交流电机控制系统的控制算法

2.1 PI控制

PI控制器以其简单、有效、实用的特性,广泛应用于交流电机控制系统。交流电机调速系统的速度环和电流环调节器均使用PI 控制器。但交流电机是一个强耦合的非线性对象,并且其应用环境较为复杂且常常存在各种干扰,电机参数也会在运行过程中发生变化。因此,PI控制器在交流电机调速中由于自身特点还存在不足,例如:PI控制器直接获取目标和实际之间的误差,这样就会由于初始控制力太大而出现超调,从而无法解决快速性和稳定性之间的矛盾;控制过程中,PI参数一旦确定,则无法在线自调整以适应对象参数的变化,即同一PI参数一般难以适用不同电机转速;PI控制器参数适用控制对象范围小。所以交流电机采用PI控制难以取得令人满意的调速性能,尤其是在对控制精度要求较高的场合。近年来,出现了模糊PI、自适应PI、神经网络PI等新型PI控制器,在一定程度上改善、提高了交流电机的调速性能。

2.2 模糊控制

模糊控制是利用模糊集合来刻画人们日常所使用概念中的模糊性,使控制器更逼真模仿熟练操作人员和专家的控制经验与方法。模糊控制是以模糊集合论、模糊语言变量及模糊逻辑推理为基础的一种计算机数字控制。模糊控制的突出特点:无需建立被控对象的精确数学模型;系统的鲁棒性强,适应于解决常规控制难以解决的非线性、时变及滞后问题;以语言变量代替常规的数学变量;推理过程模仿人的思维过程,借鉴专家的知识、经验,处理复杂的控制问题。

模糊控制作为一种智能控制技术,是模糊集合理论应用的一个重要方面。其主要思想是吸取人类思维具有模糊性的特点,通过模糊逻辑推理来实现对众多不确定性系统的有效控制。其设计核心是模糊控制规则和隶属度函数的确定,其一般结构如图1所示。

多种控制算法的应用优势及在交流电机控制系统中的应用研究

模糊控制的不足之处:本身消除稳态误差的性能较差,难以达到较高的控制精度。目前,模糊控制在交流控制领域的应用研究取得一些成果,但仍存在有待进一步研究的问题,如基于模糊控制的交流控制系统的稳定性分析,如何保证系统的稳定性;模糊控制规则难以确定,对不同的电机和运行环境,模糊规则需要分别设计;缺乏系统而有规律的模糊规则设计方法等。

2.3 神经网络控制

人工神经网络是依据人脑生物微观结构与功能模拟人脑神经系统而建立的模型,其主要功能是模拟人脑的思维方式丁作,具有自学习、并行处理和自适应等能力。利用神经网络优秀的学习和非线性逼近能力,提出许多基于神经网络的控制方案,从而改善系统的收敛性、稳定性和鲁棒性等。神经网络在交流调速领域中应用的一个主要问题是算法比较复杂,大多以仿真形式实现,控制效果有待于在实际系统中进一步检验。但与其他比较成熟的学科相比,神经网络理论还很不成熟,如计算较复杂,计算量大,难以满足实际控制要求,训练学习时算法收敛性问题等。

2.4 滑模变结构控制

滑模变结构控制根据被调量的偏差及导数,有目的地使系统沿着设计好的“滑动模态”的轨迹运动,与被控对象的参数和扰动无关,因而使系统具有很强的鲁棒性。一般来说,它根据系统的状态选择两个控制输入之一,相当于系统有两种结构,即使非线性对象快速到达预定的所谓“开关面”(也称“滑动面”),并使其沿着该开关面滑动,这时称系统处于滑动模态(Sliding Mode)。然而并不是所有系统都可实现变结构控制,设计时必须先判断滑动模是否存在。理想的滑模变结构控制可以使对象在滑动面上平滑运动,但是实际上由于器件存在延时和滞环.所以系统进入滑动态后不可避免地会出现抖振(Chattering),即在滑动面附近高频颤动。这可能引起设备毁坏等事故。因此,在电机交流控制系统中如何削弱抖动而又不失强鲁棒性,是目前研究的主要问题。

2.5 反馈线性化控制

反馈线性化就是通过非线性反馈或动态补偿的方法将非线性系统变为线性系统,然后再按线性系统理论设计控制器完成系统的各种控制目标。然而,非线性系统反馈线性化理论是采用坐标变换及状态或输出反馈矫正非线性系统的动力学特性,如果单纯地对线性化系统进行鲁棒控制器设计,并不一定能得到满意效果。另一方面,非线性系统反馈线性化方法要求参数精确已知或可被精确测量和观测。但电机在运行中参数会发生变化,这些都不可避免影响系统的鲁棒性,甚至会使系统性能变坏。

2.6 自适应控制

自适应控制是在系统运行过程中不断提取有关模型信息,该算法根据新的信息调整,它是克服参数变化影响的有力手段。自适应控制系统可看成有两个闭环(图2),一个是常规由控制器与被控对象组成的反馈环;另一个是控制器的参数调节环。

自适应控制在交流电机控制中主要问题是提高系统鲁棒性,以克服参数变化和各种扰动的影响。采用的主要方法是自适应控制如参数辨识自校正调节、模型参考自适应系统(MRAS)。其中,MRAS理论比较成熟,无需对象的精确数学模型,只要找到一个合适的参考模型即可,其关键问题是设计自适应参数调整规律,在保证系统稳定性的同时使误差信号趋于零。而模型参考自适应应用于反馈信号估计(如磁链、转矩、转速等)问题。但是辨识和校正需要有一个过程,对于较慢的参数变化,具有校正作用;而对于较快的参数变化,就难以获得好的动态效果。

2.7 自抗扰控制

自抗扰控制器由跟踪一微分器(TD)、扩张的状态观测器(ESO)和非线性状态误差反馈控制律 (NLSEF)3部分组成。利用自抗扰控制器设计系统时,它能利用“扩张状态观测器”实时估计并补偿系统运动时受到的各种外扰以及系统机理本身决定的内扰总和,使其变为线性系统的标准型一积分串联型,从而实现动态系统的动态反馈线性化,结合特殊的非线性反馈结构实现良好的控制品质。

自抗扰控制策略具有如下优点:安排过渡过程解决快速和超调间的矛盾;不用积分反馈也能实现无静差,避免积分反馈的副作用;统一处理确定系统和不确定系统的控制问题;抑制外扰,不一定要知道外扰模型或直接测量;同一个自抗扰控制器控制时间尺度相当的一类对象,线性、非线性对象一视同仁,不用区分;实现控制不一定要辨识对象。随着应用的需要,自抗扰控制器自身也得到了进一步的完善和发展,出现了基于神经网络的自抗扰控制器、模型配置自抗扰控制器等改进型自抗扰控制器。

3、总结

由于各控制算法各有其优点,在实际应用中应根据性能要求采用与之相适应的控制算法,以取得最佳性能。交流传动在控制算法方面虽已取得了很多成果,但仍不完善,存在许多问题。关于交流传动控制算法的研究主要围绕以下方面展开:(1)研究具有较高动态性能,能抑制参数变化、扰动及各种不确定性干扰,且算法简单;(2)研究具有智能控制方法的新型控制算法及其分析、设计理论;(3)研究高性能的无速度传感器控制算法。这些问题的解决将会明显改善交流电机控制系统的性能,促进此类系统更为广泛应用。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

四轴机器人编程与应用

主题简介:本次直播主要讲解四轴机器人控制器基本原理及组成。四轴机器人的核心技术内嵌人工智能算法的工业级运动控制技术和伺服
发烧友学院发表于 2018-10-30 00:00 14686次阅读
四轴机器人编程与应用

采用Honeywell S9000系统实现对锅炉...

美国Honeywell模块自动化控制系统是一种介于大型集散系统、单回路控制器可编程控制器之间的中小型....
发表于 2020-05-08 09:45 0次阅读
采用Honeywell S9000系统实现对锅炉...

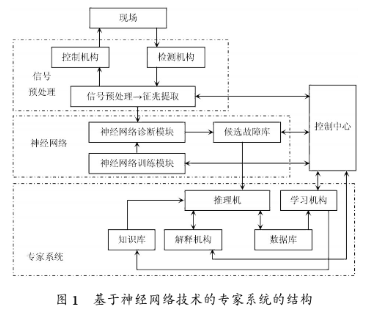

基于神经网络专家系统的结构、功能及在火电厂故障诊...

随着控制理论的不断完善和发展,以及计算机技术在工业控制领域的广泛应用,控制系统的自动化水平、控制品质....
发表于 2020-05-08 09:24 14次阅读
基于神经网络专家系统的结构、功能及在火电厂故障诊...

Microchip推出下一代AVR DA系列单片...

随着物联网(IoT)为工业和家庭应用提供更强的连接性,以及车联网提升了驾驶室和操控功能,业界需要更高....
发表于 2020-05-07 14:39 131次阅读
Microchip推出下一代AVR DA系列单片...

两款高低温双限控制器电路图详解

电路结构简单,具有上、下限温度控制功能。控制温度可通过电位器预置,当超过预置温度后,自动断电。
发表于 2020-05-07 11:52 47次阅读
两款高低温双限控制器电路图详解

焊接马达的烙铁头选型及有哪些注意事项

马达所需焊锡工序专业设计的烙铁头,由于焊点加锡量和所加工产品都比较小,对烙铁头的尺寸加工要求很高,公....
发表于 2020-05-07 11:27 112次阅读
焊接马达的烙铁头选型及有哪些注意事项

电子罗盘传感器在无人船控制系统中的应用

无人船是指依靠船载传感器,在水面进行自主或半自主方式航行的智能化平台。作为无人船的眼睛、耳朵,核心传....
发表于 2020-05-07 10:50 76次阅读
电子罗盘传感器在无人船控制系统中的应用

采用AT89C52单片机实现彩色像片洗印机温控系...

1、引言 在彩色像片的洗印过程中,必须将已曝光的像纸按照某种洗印工艺配制的显影药液进行显影、稳定药液....
发表于 2020-05-07 10:19 103次阅读
采用AT89C52单片机实现彩色像片洗印机温控系...

吊扇调速器是什么原理_吊扇调速器可以调24v直流...

吊扇调速器有两种类型:第一类是机械式调速,用改变电感线圈的阻抗来使加到电扇上的电压高低来调速的。第二....
发表于 2020-05-07 10:06 33次阅读
吊扇调速器是什么原理_吊扇调速器可以调24v直流...

基于PIC16F877单片机和SSCP300芯片...

铁路灯塔控制系统由一个主站和若干个子站构成,主站和子站挂接在单相或三上低压电力线上。主站安装于控制室....
发表于 2020-05-07 09:43 72次阅读
基于PIC16F877单片机和SSCP300芯片...

基于转子磁链恒定的控制方式实现高性能V/f控制及...

基于转子磁链恒定的控制方式(即恒E/f1控制)采用磁通补偿器、转差补偿器和电流限制控制器,实现转矩控....
发表于 2020-05-07 09:12 45次阅读
基于转子磁链恒定的控制方式实现高性能V/f控制及...

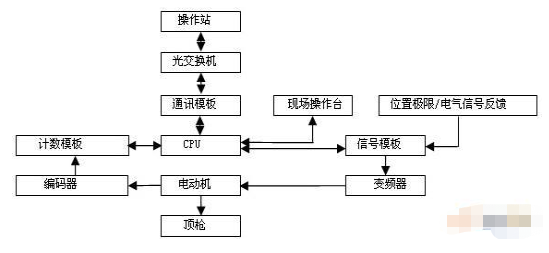

电动机控制器在某铁路的应用

在推进社会进步和经济发展过程中,铁路一直处于重要位置,自铁路运行以来,我国铁路系统中重要部分主要体现在道岔转换...
发表于 2020-05-07 06:20 35次阅读
电动机控制器在某铁路的应用

家用时间控制器电路图_CD4060制作的时间控制...

该控制器由主计时器(电子表)、接口电路LCB078、5C27B字段/BCD编码器、KL4(8、4、2....
发表于 2020-05-06 17:29 88次阅读
家用时间控制器电路图_CD4060制作的时间控制...

两款循环定时控制器电路图解析

继电器控制电路由晶体管VT3、继电器K、保护二极管VD3和电源插座XS组成。实际应用时,VT3常选用....
发表于 2020-05-06 15:59 53次阅读
两款循环定时控制器电路图解析

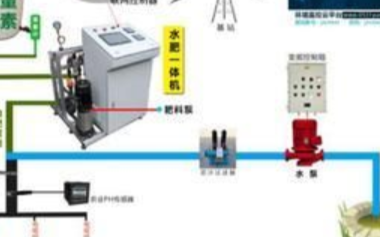

水肥一体机在智慧农业中的应用

我国自古以来就是农业大国,农业作为一个知识密集型的产业,已经逐渐从一个单一产业发展到涉及非常多方面的....
发表于 2020-05-06 14:31 43次阅读
水肥一体机在智慧农业中的应用

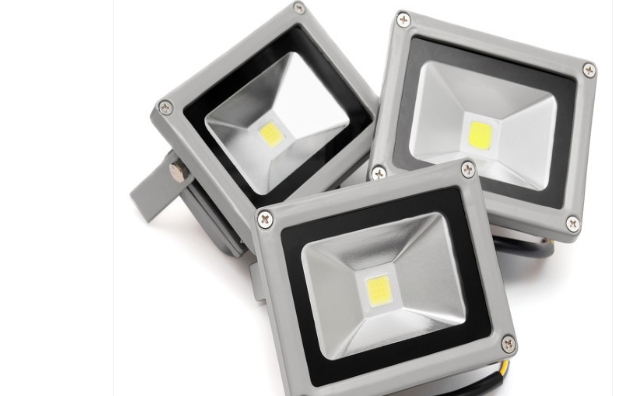

如何进行LED驱动电源的分类有哪些方法

首先,我们来谈谈什么是LED驱动电源?它可以把电源供应转换为特定的电压电流以驱动LED发光的电压转换....
发表于 2020-05-05 15:07 676次阅读
如何进行LED驱动电源的分类有哪些方法

基于SIMATIC PCS7过程控制系统实现自动...

根据真空的工艺设备情况,真空控制系统设计采用SIEMENS公司的SIMATIC PCS7过程控制系统....
发表于 2020-05-03 18:02 208次阅读
基于SIMATIC PCS7过程控制系统实现自动...

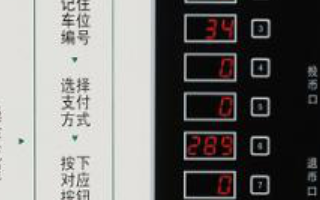

使用层次型有限状态机对售货机控制器实现改造设计

有限状态机是一种具有离散输入输出系统的模型,在任何时刻都处于一个特定的状态。对于事件驱动的程序设计,....
发表于 2020-05-03 17:49 133次阅读
使用层次型有限状态机对售货机控制器实现改造设计

基于智能PID控制器实现电加热炉控制系统的设计

BP算法是在导师指导下,适合于多层神经元网络的一种学习,它是建立在梯度下降法的基础上的。理论证明,含....
发表于 2020-05-03 11:31 145次阅读
基于智能PID控制器实现电加热炉控制系统的设计

基于高性能数字信号控制器在伺服系统中的功能及应用...

对于伺服系统,相电流采样精度直接影响整个伺服系统的性能。因此采样电路和保护电路都是围绕电流环内的电流....
发表于 2020-05-03 11:28 218次阅读
基于高性能数字信号控制器在伺服系统中的功能及应用...

基于舌簧继电器和电信号实现激光光波控制系统的设计

舌簧继电器是一种电子控制器件,通常应用于自动控制电路中。它是利用密封在管内,具有触点簧片和衔铁磁路双....
发表于 2020-05-03 11:28 77次阅读
基于舌簧继电器和电信号实现激光光波控制系统的设计

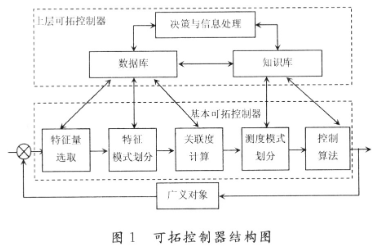

基于双层自学习可拓控制结构的可拓控制器的改进设计...

可拓控制方法是将可拓集合论的研究事物的转化关系理论与方法应用到控制问题研究上,通过将不合格范围内的控....
发表于 2020-05-03 11:20 128次阅读
基于双层自学习可拓控制结构的可拓控制器的改进设计...

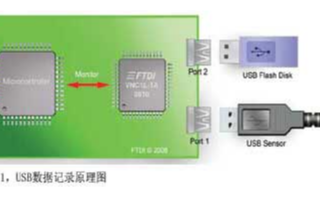

基于智能USBHost控制器IC在数据记录中的应...

目前市场上有很多种数据采集设备可用于在PC上记录数据,如NationalInstrument的Lab....
发表于 2020-05-03 11:17 182次阅读
基于智能USBHost控制器IC在数据记录中的应...

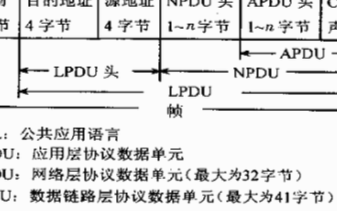

同步RS485总线数据通信控制器的设计及在系统中...

在分布式系统中,多机相互通信是比较常见的一种方式,而通信的关键不仅是能够传输数据,更重要的是能够准确....
发表于 2020-05-03 11:12 83次阅读
同步RS485总线数据通信控制器的设计及在系统中...

信号系统与屏蔽门系统接口硬线连接的安全设计

图1中:情况1和2若PSD打开,轨旁ATP会生成一个安全停车点让列车不能进入相应车站的站台。在情况1....
发表于 2020-05-03 11:06 106次阅读
信号系统与屏蔽门系统接口硬线连接的安全设计

基于ADuC7026微处理器和电机实现Quad-...

Quad-rotor飞行器是固联的刚性十字交叉结构的小型无人飞行器,具有固定倾角,由四个独立电机驱动....
发表于 2020-05-03 10:49 112次阅读
基于ADuC7026微处理器和电机实现Quad-...

基于LH7A404和LPC2214 CPU芯片实...

随着全自动绣花机的不断发展,机械方面的改进对机器的性能改善已经没有太大的效果。因而,控制系统就成为了....
发表于 2020-05-03 10:44 138次阅读
基于LH7A404和LPC2214 CPU芯片实...

通过采用参数模糊自整定PID控制器提高仪器温度控...

利用模糊控制规则在线对PID控制器进行参数修整,便构成参数模糊自整定PID控制器,其工作过程为:首先....
发表于 2020-05-03 10:40 307次阅读
通过采用参数模糊自整定PID控制器提高仪器温度控...

基于S7-224cn PLC和TD400C实现洁...

通过设置在风管里的温湿度一体传感器检测回风温度,并将所测得的温度信号送到PLC的模拟输入端。PLC将....
发表于 2020-05-03 10:36 71次阅读
基于S7-224cn PLC和TD400C实现洁...

基于处理器结合位移传感器实现注塑机自动控制系统的...

该控制器以电动一液压相结合的复合式注塑机为控制对象,它是集机-电-液于一体的典型系统。它主要由液压油....
发表于 2020-05-03 10:32 63次阅读
基于处理器结合位移传感器实现注塑机自动控制系统的...

利用放射源和γ射线传感器实现蔗层厚度检测系统的设...

广西是产糖大省,甘蔗糖产量占全国60%以上。由于糖厂压榨车间空气中糖分子浓度较高,许多电子测量仪器设....
发表于 2020-05-03 10:17 50次阅读
利用放射源和γ射线传感器实现蔗层厚度检测系统的设...

基于西门子BS-RWB型变送器实现齿轮箱加载实验...

齿轮箱加载实验是齿轮箱出厂前保证产品质量的必备工序,即保持齿轮箱油温高温下(100℃)使齿轮箱带负荷....
发表于 2020-05-03 10:03 64次阅读
基于西门子BS-RWB型变送器实现齿轮箱加载实验...

以太网控制器如何工作

我正在开一个新帖子,因为我认为旧的已经完成了工作,并且指出了以太网控制器的方向。我熟悉UART通信,并在几个pi...
发表于 2020-04-30 10:39 60次阅读
以太网控制器如何工作

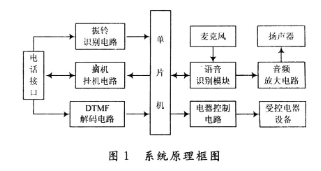

基于AT89S51单片机和RSC4128芯片实现...

系统由单片机构成主控部分,进行主要的信息处理,接收外部操作指令形成各种控制信号,并完成各种信息的记录....
发表于 2020-04-30 09:58 201次阅读
基于AT89S51单片机和RSC4128芯片实现...

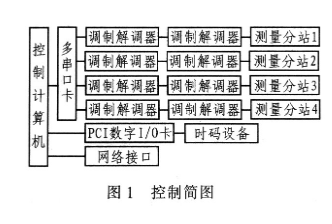

控制系统中采用数值外推并传出方法解决数据延迟问题
