如何提高电机能效控制系统的利用率

2020年04月25日 10:47 次阅读

(文章来源:EEWORLD)

电机作为最主要的机电能源转换装置,其应用范围已遍布全球国民经济的各个领域,无论是在人们日常生活中使用的白色家电等家用电器,还是无人飞行器等消费电子产品,以及各类机器人等工业控制产品等方面,都有着极为广泛的应用。在我国供应的电能中有近60%是用于电机运转而消耗,因此降低电机能耗可以有效地提高能源利用率。目前电机也由早期的交流电机转向使用直流无刷电机(BLDC)以提高能效利用率,高效节能是整个电机行业的发展趋势。

基于MCU控制的无刷直流电机消除了刷子磨损和弧形机构,该技术使电机具有更高的效率,更高的转矩-惯量比,更高的速度性能,更低的噪声,更好的热效率和低EMI特性。从而使电机在更低成本下可以更为高效的稳定可靠运行,并从整体上降低了整机成本。

如何提高电机能效控制系统的利用率

针对电机控制应用市场,国民技术有针对性的规划了系列化的芯片产品和解决方案,覆盖高、中、低电机市场应用,具有如下特色和优势:具备高性能32位处理器内核,支持硬件乘除法运算,浮点运算,DSP运算指令,实现硬件级高效、快速、准确的指令控制。提供多路高速PWM定时器模数转换器ADC),基于单MCU芯片可实现多个电机的无传感器控制,同时对于有感电机支持编码器输入接口

芯片内置专用比较器(COMP)和运算放大器(OPAMP),支持内置可编程增益放大模式(PGA),简化了整机电路系统设计,缩小板内空间、降低成本、提高系统稳定性。内置MOS驱动器,支持高压输入(仅M系列和部分型号支持)

N32G455系列芯片为已发布的通用增强型处理器,支持FPU及DSP高速的处理能力、集成4个独立的12bitADC、内置4个独立的运算放大器和7个高速模拟比较器,适用于单芯片控制多电机的应用。同时,为了加快用户开发,缩短客户产品上市时间,国民技术提供了包括各类电机控制底层算法、评估板和相关开发文档等全套用户级开发套件和应用指导,开发套件囊括了从基本的直流无刷(BLDC),到用于高级无传感器定向控制(FOC)、以及有传感器控制等种类齐全的电机解决方案。支持有刷直流电机、步进电机、BLDC、永磁同步电机、交流感应电机和开关磁阻电机等多种电机类型。

N32G455电机系列在应用中,具有如下基础性底层技术优势,革新行业技术演进路线:高达4个独立的具有5Msps高速采样速率的12位模数转换器(ADC),实现单芯片FOC控制两个甚至四个BLDC电机,极大降低多电机应用中的成本控制。硬件级电机控制脉宽调制,最小脉宽低至6.9ns,具有更高的电机控制精度,实现电机精确调教和稳定运行。

片内集成模拟运算放大器、模拟比较器及12位数模转换器DAC),更高的集成度可提升系统稳定性,并进一步降低BOM成本。片内紧密耦合存储器,实现快速的存储器访问和调度。内置10余种密码算法硬件加速引擎,提供硬件级的程序Flash分区保护机制,可实现对核心算法的分区存储和加密保护、核心代码分区访问、程序的安全启动等有关知识产权的保护措施,实现零附加成本防抄板、防篡改、防窃取。

如何提高电机能效控制系统的利用率

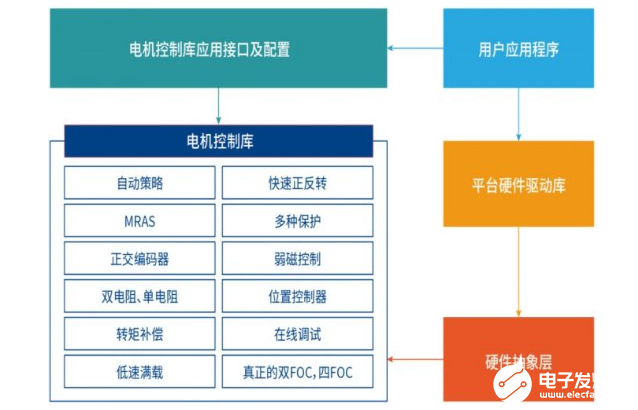

基于N32G455系列芯片的电机控制开发套件,提供完整的电机控制算法库,支持包括MRAS在内的多种无感算法、基于正交编码的位置环控制,支持单电阻、双电阻电流采样控制,支持BLDC、FOC混合应用,支持完全独立的双电机、四电机应用,支持全参数的数据观测和参数配置,支持代码自动生成的开发流程。

为方便用户评估,国民技术提供基于N32G455控制芯片的电机评估板,该评估板由相互分离的驱动板(包含双电阻双FOC驱动板、单电阻双FOC驱动板)和控制板组成,用户可以自由组合出相应的电机验证平台,该开发套件支持无感FOC应用评估、HALL位置检测FOC应用评估、编码器位置检测FOC应用评估。

N32G455系列采用32bit ARM Cortex-M4F内核、集成最大容量512KB Flash,144KB SRAM,集成多达17个高性能模拟器件,18个数字通讯接口,内置10余种密码算法硬件加速引擎,支持存储加密、用户分区保护、安全启动等多种安全特性,可广泛应用于白色家电、手持云台、无人飞行器、机器人、数字电源、UPS、伺服控制器等应用领域。
      (责任编辑:fqj)

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

基于C805lF310单片机和MC33794实现...

模拟游戏中,通常需要控制游戏中上、下、左、右各个方向上的力度。例如汽车模拟游戏中,通常需要控制游戏中....
发表于 2020-04-26 09:58 28次阅读
基于C805lF310单片机和MC33794实现...

基于嵌入式操作系统实现HIRFL_CSR多层分布...

兰州重离子加速器冷却存储环工程(HIRFL_CSR) 控制系统是一个由CSR 电源系统、注入引出系统....
发表于 2020-04-26 09:17 24次阅读
基于嵌入式操作系统实现HIRFL_CSR多层分布...

基于DSP Builder设计工具实现FPGA控...

控制算法的极大丰富和微电子领域工艺技术及EDA工具的飞速发展,使得我们可以将两个领域的应用优势集合在....
发表于 2020-04-25 17:32 52次阅读
基于DSP Builder设计工具实现FPGA控...

采用AT89S51微处理器和PID控制方案实现液...

液位是许多工业生产中的重要参数之一,在化工、冶金、医药、航空等领域里,对液位的测量和控制效果直接影响....
发表于 2020-04-25 11:09 41次阅读
采用AT89S51微处理器和PID控制方案实现液...

基于ST72141微处理器实现无刷直流电机的驱动...

ST7片内的电机控制电路可看成是一个脉宽调制多路复用器。它有6路输出和1个用在无刷直流电机不带传感器....
发表于 2020-04-25 11:05 37次阅读
基于ST72141微处理器实现无刷直流电机的驱动...

基于ACRl505型运动控制卡实现自动封装运动控...

在现代化工业加工及自动化生产线上经常要使用诸如加工中心、机器人之类的需要进行多轴协同控制的自动化设备....
发表于 2020-04-25 10:48 40次阅读
基于ACRl505型运动控制卡实现自动封装运动控...

基于CAN总线和传感器实现自攀爬机器人控制系统的...

剧院主体外形呈半椭球形,外墙由玻璃和钛合金板覆盖,总表面面积达到36000m2。大剧院上钛板分为7种....
发表于 2020-04-25 10:42 37次阅读
基于CAN总线和传感器实现自攀爬机器人控制系统的...

基于S3C44B0x处理器和传感器实现煤机控制系...

给煤机控制系统软件选用嵌入式实时多任务操作系统mC/OS-II。它是一个源代码公开、可移植、可固化、....
发表于 2020-04-25 10:38 34次阅读
基于S3C44B0x处理器和传感器实现煤机控制系...

PLC如何控制电动机顺序启动

某控制系统有3台电机,当按下起动按钮SB1时,润滑电机起动;运行10s后,主电机起动;运行20s后,....
发表于 2020-04-25 10:18 43次阅读
PLC如何控制电动机顺序启动

基于Internet远程串口通信实现机械手远程控...

网络化操作和远程控制成为很多企业和科研机构钻研的方向,要实现对现场设备进行管理和控制,就需要与这些设....
发表于 2020-04-25 09:43 109次阅读
基于Internet远程串口通信实现机械手远程控...

PLC构成的三种控制系统

PLC构成的单机系统   这种系统的被控对象是单一的机器生产或生产流水线,其控制器是由单台PL....
发表于 2020-04-25 09:35 24次阅读
PLC构成的三种控制系统

采用ATmega128L单片机实现悬挂物体曲线运...

历届全国电子设计竞赛的题目可以分为电源类、信号源类、无线电类、放大器类、仪器仪表类、数据采集与处理类....
发表于 2020-04-24 09:52 54次阅读
采用ATmega128L单片机实现悬挂物体曲线运...

基于温度传感器AD590M实现潜望镜保护玻璃控制...

为了防止海水进入潜望镜内部,在潜望镜的光线人口处有一块能承受一定海水静压力的保护玻璃。当潜艇在寒冷的....
发表于 2020-04-24 09:22 80次阅读
基于温度传感器AD590M实现潜望镜保护玻璃控制...

MEMS加速度传感器在电机健康状态监测上的应用

常见的加速度传感器主要有压电陶瓷加速度传感器、应变式加速度传感器、电容式加速度传感器和MEMS加速度....
发表于 2020-04-23 09:40 305次阅读
MEMS加速度传感器在电机健康状态监测上的应用

SIMATIC-TDC控制器的主要性能特点及在S...

全社会日益增长的用电需求和电网输配电能力的矛盾越来越突出。另外,随着现代工业的发展,在配电网中,一方....
发表于 2020-04-23 09:33 79次阅读
SIMATIC-TDC控制器的主要性能特点及在S...

利用GPRS网络技术实现油田抽油机远程控制系统的...

GPRS技术是在现有的GSM系统上发展出来的一种新的分组数据承载业务,其最大优势在于它的数据传输速度....
发表于 2020-04-23 09:29 68次阅读
利用GPRS网络技术实现油田抽油机远程控制系统的...

采用ADT850运动控制卡和PC机实现多轴运动控...

这种运动控制器大都采用DSP或微机芯片作为CPU,可完成运动规划、高速实时插补、伺服滤波控制和伺服驱....
发表于 2020-04-23 09:13 130次阅读
采用ADT850运动控制卡和PC机实现多轴运动控...

做一个小车倒立摆的结构应选择什么样的电机?

最近小弟在做一个小车倒立摆的结构,但是电机要通过计算去选取,大佬们有什么好的建议吗?另外还想做一下机械运动仿真...
发表于 2020-04-23 00:52 226次阅读
做一个小车倒立摆的结构应选择什么样的电机?

红外二氧化碳传感器ZG09的测试原理及智能温室控...

国外建造的养殖温室完全可以满足当地的气候条件和生产要求。温室用建筑材料等一系列产品是由专业制造商按照....
发表于 2020-04-22 16:10 284次阅读
红外二氧化碳传感器ZG09的测试原理及智能温室控...

重点用能单位使用能耗在线监测系统基本要求

重点用能单位使用能耗在线监测系统基本要求 在我们了解能耗在线监测系统时,需要能耗在线监测系统找源中瑞....
发表于 2020-04-22 11:09 125次阅读
重点用能单位使用能耗在线监测系统基本要求

利用单股双绞线和神经芯片实现远端水温控制系统的设...

在生产生活中,热水的使用量非常大,而市面上流行的热水器通常只能设定固定的温度,并且一般需要在现场控制....
发表于 2020-04-22 09:39 214次阅读
利用单股双绞线和神经芯片实现远端水温控制系统的设...

如何采用按键实现弱电对强电大功率设备的启停?

图为强电的启停!
发表于 2020-04-21 17:50 290次阅读
如何采用按键实现弱电对强电大功率设备的启停?

直流无刷电机的定子绕组绕多少匝是用什么公式计算出来的?

请问哪位大神知道直流无刷电机的定子绕组绕多少匝?是用什么公式计算出来的呢?分享一下!...
发表于 2020-04-21 14:47 138次阅读
直流无刷电机的定子绕组绕多少匝是用什么公式计算出来的?

舞蹈机器人直流电机和舵机电机驱动系统的设计方案

机器人舞蹈比赛是一项具有极强观赏性和趣味性的比赛。比赛规则要求参赛机器人在有限的场地和时间内,配合音....
发表于 2020-04-21 10:03 86次阅读
舞蹈机器人直流电机和舵机电机驱动系统的设计方案

硬件霍尔换相和同步整流怎么实现?

电动自行车作为一种环保的交通工具已得到了广泛使用。直流无刷电机及控制器是电动自行车中的关键部件,其性能决定了整...
发表于 2020-04-21 07:56 56次阅读
硬件霍尔换相和同步整流怎么实现?

为什么自溶性漆包线没有被电机制造业广泛应用

清漆(凡立水)为漆包线圈固定最常使用的黏着剂,其使用极为费事和麻烦,需先涂抹或浸泡后,再经长时间之烘....
发表于 2020-04-20 22:33 288次阅读
为什么自溶性漆包线没有被电机制造业广泛应用

电机控制是如何实现在对的时间供电给电机的

电机,无论其类型如何,都需匹配某种类型的控制器,这些控制器的特性和复杂性可能有所不同,这主要取决于特....
发表于 2020-04-20 22:33 256次阅读
电机控制是如何实现在对的时间供电给电机的

我国核电站控制系统又一次重大升级

国家电投集团18日发布包括核电站数字化控制系统平台(NuCON®)和操纵员支持系统在内的15项重大科....
发表于 2020-04-20 17:12 317次阅读
我国核电站控制系统又一次重大升级

基于SN8P27llA单片机的移动电源控制系统设...

移动电源是一种采用可充电电池作为储电单元,通过升压或者降压的方式输出能量,可以通过用电器直流电源输入....
发表于 2020-04-20 16:01 108次阅读
基于SN8P27llA单片机的移动电源控制系统设...

用光电编码器和单片机实现高精度恒速泵系统的设计

我们在为某单位开发一种高精度恒速泵产品时,需要一种速度调节范围达1:100000以上﹑稳定精度≤0.....
发表于 2020-04-20 10:34 94次阅读
用光电编码器和单片机实现高精度恒速泵系统的设计

基于以太网和现场总线控制系统实现嵌入式HTTP服...

为了实现设计目标,嵌入式HTTP服务器一般应采用功能较强的能用PC、工业PC、或高档MPU作为硬件平....
发表于 2020-04-20 09:15 83次阅读
基于以太网和现场总线控制系统实现嵌入式HTTP服...

无位置传感器无刷直流电机驱动怎么样?

在这个控制系统里的电动势估计神经网络模型有7个输入层,14个中间层,和两个输出层。神经网络被离线训练后来处参考速度...
发表于 2020-04-20 07:52 70次阅读
无位置传感器无刷直流电机驱动怎么样?

采用PL2101芯片和电力载波技术实现路灯控制系...

主控站内部结构如图1所示。主控站通过光缆或无线方式来接收总控机的指令,并通过电力线载波的串行通信方式....
发表于 2020-04-19 18:12 280次阅读
采用PL2101芯片和电力载波技术实现路灯控制系...

基于ST72141单片机实现电机的启动和控制系统...

ST72141是ST公司专门用于同步电机控制的一款单片机,特别适合3相无刷直流电机的控制。无刷直流电....
发表于 2020-04-19 18:01 67次阅读
基于ST72141单片机实现电机的启动和控制系统...

应用于汽车车身控制系统的MC33399的工作原理...

一个简单的LIN节点除了微控制器外,还需要两个芯片,即LIN接口芯片和5V的电压调节器。Freesc....
发表于 2020-04-19 10:32 56次阅读
应用于汽车车身控制系统的MC33399的工作原理...

基于工控PC+DSP控制器实现磁悬浮轴承控制系统...

在五自由度主动磁悬浮轴承控制系统中,采用由工控PC+DSP控制器的架构是一种较好的方法,而DSP核心....
发表于 2020-04-19 10:19 51次阅读
基于工控PC+DSP控制器实现磁悬浮轴承控制系统...

采用双闭环伺服控制方式实现生物芯片点样仪的软硬件...

生物芯片点样仪是制备生物芯片的关键设备。点样仪一般为三自由度直角坐标运动系统,主要用于将物生样品(蛋....
发表于 2020-04-19 10:14 29次阅读
采用双闭环伺服控制方式实现生物芯片点样仪的软硬件...

采用PICl6C56微控制器和声道控制IC实现A...

随着居民收入的增加,消费者早已容易获得较好的、廉价的视频及音频信号源,如RADIO、TV、CD、VC....
发表于 2020-04-19 09:27 106次阅读
采用PICl6C56微控制器和声道控制IC实现A...

家电线上零售占比有望提升,2020年家电行业发展...

国内疫情已经基本控制,但是海外疫情处于爆发阶段,特别是全球的另外消费市场欧洲和美国,恰恰是中国家电出....
发表于 2020-04-18 15:29 632次阅读
家电线上零售占比有望提升,2020年家电行业发展...

电机再生制动能量回收的工作过程是怎样的

电动汽车制动系统主要由两部分组成,即电机再生制动部分和传统液压摩擦部分。所以说,电动汽车的制动系统是....
发表于 2020-04-18 15:05 523次阅读
电机再生制动能量回收的工作过程是怎样的

采用DSP、双极性PWM技术和智能功率模块IPM...

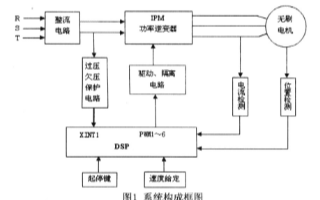

三相无刷直流电机控制系统框图如图1所示,系统主要由DSP控制模块、智能功率模块和转子位置检测模块三大....
