基于80C32单片机和SPC3芯片的通讯适配器实现纸机控制系统的设计

2020年04月03日 09:23 次阅读

现代纸机传动控制系统广泛地采用了总线通讯同步控制方式,纸机的控制精度、可靠性和实时性有了很大的提高。在工业现场控制系统中有时会出现不同生产厂家的装置设备连接在同一个网络中,而这些设备各自支持不同的通讯协议。为了解决这一问题,我们开发出了一种通信适配器,它能够实现从普通RS485到高速PRoFIBUS—DP的转换,可同时支持几种不同的通信协议,不仅能作为从站接口模块将带有普通RS485接口的工控产品接入~I]PROFIBUS-DP网络中,且能作为网桥实现支持不同协议的网络之间的互联,便于信息交换及系统集成。

1、 PROFIBUS—DP通讯适配器的设计

1.1 通讯适配器的硬件设计

为了使硬件更有通用性,使用更加灵活,在设计硬件时给予充分考虑,可以在不改动硬件而只改动软件的情况下实现更多的功能。通信适配器的硬件主要有以下几个部分:

系统的主控核心,我们选择了Intel公司的51系列单片机80C32;

PROFIBUS-DP接口模块,主要使用了西门子公司为优化的智能PROFIBUS-DP从站提供的专用SPC3芯片,SPC3芯片集成了PROFIBUS—DP协议,遵照EN50170标准,可以完成DP协议的处理;

普通RS485接口模块,主要由光电隔离、电平转换等组成,由于实际应用中使用的通信速率较低,在光耦器件的选择上没有特别严格的要求,在此使用TP521光隔;

存储单元扩展方面,扩展了一片27C512程序存储器和一片型号为6264的外部RAM,作为数据存储器的扩展;

为保证接口电路可靠工作,还使用了看门狗电路。

基于80C32单片机和SPC3芯片的通讯适配器实现纸机控制系统的设计

1.2 通讯适配器的软件设计

在软件上,主要是完成两种协议的互转,为此,我们可以利用协议互转模型来实现。主要思路如下:当主站向从站发送信息时,通信适配器对接收到的数据进行分析,剥离出有用的数据信息,然后以符合所连接的设备支持的协议格式重新封装发送给设备,完成对设备的操作;当从站向主站回送信息时,通信适配器对设备所发送过来的数据进行分析,再交由SPC3以PROFIBUS—DP协议标准发送给主站。另外,单片机还负责对SPC3的初始化、合理配置以及各种报文的处理。单片机主程序流程如图2所示。

基于80C32单片机和SPC3芯片的通讯适配器实现纸机控制系统的设计

2、 PR0FIBUS—DP通讯适配器在纸机控制系统中的应用

2.1 工程应用背景

造纸机传动控制系统是一种多电机分部式传动系统,传动点多,各传动点之间需要满足一定的速比关系,并且有时需要在压榨部、施胶部或压光部进行负荷分配控制,这就对控制设备进行实时数据处理的能力提出了更高的要求,传统的RS485总线通信方式只适用于不多于20个传动点、控制相对简单的低速造纸机,一旦车速达到500m/min,传动点多于20个,系统便出现明显的数据传输滞后、反应慢 车速波动、工作不稳定等现象。为了适应大型、高速、高性能造纸机的发展趋势,新的总线控制方式。以及通讯接口就需要及时地被研发出来。

2.2 造纸机传动控制系统中

PROFIBUS-DP通讯网络结构在工程应用中,我们以可编程控制器PLC作为控制核心、变频器作为功率执行单元来实现多电机的同步运行。下面我们以纸机传动控制系统中使用得比较广泛的ABB公司的ACS400系列变频器、西门子MIDIMASTER系列变频器以及西门子PLC为例,分析PRoFIBUS—DP通信适配器完成协议之间互相转换的过程。

PLC通讯一般使用RS485总线协议方式,为了接入高速DP数据处理通道,我们需要通讯适配器将其从RS485总线方式转换为PROFIBUS-DP总线方式;ACS系列变频器支持MoDBUS协议,而MIDIMASTER系列变频器支持USS协议,这两种协议互不兼容,互相之间无法交换数据,由于本通信适配器同时集成了对MODBUS协议和USS协议的支持,因此可以通过本通信适配器,将ACS400系列变频器和西门子MIDIMASTER系列变频器接入到同一个PROFIBUS-DP网络中,其连接示意图如图3所示。实际中通过对通信接口程序的补充,还可以完成对其它在物理上使用普通RS485接口协议的支持,即可实现更多支持不同协议设备的连接到同一个PROFIBUS—DP网络中。

基于80C32单片机和SPC3芯片的通讯适配器实现纸机控制系统的设计

2.3 通讯适配器对各变频器在软件上的实现过程

通讯适配器对各变频器的操作在软件上实现过程如下:DP主站向通信适配器发送数据,通信适配器在接收到数据后,对其进行解析,然后根据所连接的变频器类型,把数据重新封装成标准MODBUS格式或者USS格式发送给变频器,变频器在接收到数据后,回送响应信息,完成相应的操作,通信适配器再将接收到的响应信息重新解析封装成PROFIBUS-DP格式,然后回送给主站。这样,一次操作完成。

2.4 通讯适配器与变频器的数据交换

假设对于站地址为05的ACS400系列变频器,要求其EXT1运行频率为5Hz,则主站向通信适配器发送数据交换报文,通讯适配器解析出报文中的数据单元DU如下:控制字,04H、7FH;给定1,07H、D0H;给定2,00H、00H;未用,00H、00H。假设此时使用的数据长度为8字节(实际中还可使用12字节),变频器的通信参数已进行正确设定。

通信适配器在对此数据单元进行分析后,向变频器发送如下格式所示的数据:地址,05H;命令,06H;寄存器代码,000 1 H ;数据,07D0H;CRC,DA22H。变频器接收到数据后回送的响应数据为:地址,05H;命令,06 H ;寄存器代码,000 1 H ;数据,07DOH;CRC,DA22H。且完成相应的操作。

由于USS协议与MODBUS协议不兼容, 主站在对西门子MIDIMASTER变频器进行操作时,本通信适配器所收发送数据格式是不同的。例如,对于站地址为03的西门子MIDIMASTER变频器,要求改变其运行频率为25Hz。则本通信适配器在对主站发出的数据交换报文进行解析后,向变频器发送如下的数据:STx,02H;LGE,0CH ;ADR,03H ;PKE ,0000H ;IDN ,0000H ;VAL,0000H lSTW ,0C7FH ;HSW ,2000H;BCC,5EH。变频器在接收到数据后,回送如下响应数据为:STx,02H ;LGE,0CH ;ADR ,03H ;PKE,0000H lIDN ,0000H lV AL,0000H lSTW ,0C7FH ;HSW ,2000H IBCC,5EH。且完成相应操作。

3 、结语

结合纸机传动控制系统,对PROFIB U S-DP通信适配器的应用进行了说明,它能够提高设备选择的灵活性;提高纸机控制系统的可靠性、准确性及抗干扰能力。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

书童哥(龙顺宇)62讲生动课程带您玩儿转STM8单片机

【课程介绍】:朋友们大家好,本套视频教程由本人录制,现做为录播课程上传至电子发烧友网平台,感谢电子发烧友网让单片机学习的
发烧友学院发表于 2019-01-19 00:00 3004次阅读
书童哥(龙顺宇)62讲生动课程带您玩儿转STM8单片机

粤芯半导体Q1产出高出预期25% 生产周期缩短

疫情对粤芯半导体在人员返岗、原材料供应及物流上产生了一定的影响,但据粤芯官方数据,2020年Q1,粤....
发表于 2020-04-02 16:41 160次阅读
粤芯半导体Q1产出高出预期25% 生产周期缩短

tcp调试助手能发送指令到esp8266,但单片机收不到esp8266发过来的数据

发表于 2020-04-02 16:07 155次阅读
tcp调试助手能发送指令到esp8266,但单片机收不到esp8266发过来的数据

如何对单片机的定时器进行赋初值

用proteus搭建的电路图如下,晶振为12M,P2.0每10ms翻转一次,即P2.0输出的频率为1....
发表于 2020-04-02 15:46 46次阅读
如何对单片机的定时器进行赋初值

ARM-Linux开发与MCU开发有何不同?下篇

学习交流加17727800897 ...
发表于 2020-04-02 15:37 125次阅读
ARM-Linux开发与MCU开发有何不同?下篇

单片机通信接口的物理结构和固件特性分析

对单片机的通信性能可以从通信接口性能和软件处理能两个方面进行考虑。通信接口性能主要表现在与通信有关的....
发表于 2020-04-02 15:24 44次阅读
单片机通信接口的物理结构和固件特性分析

Orange Pi 4开发板使用Ubuntu18.04 desktop版本,如何取消桌面的登录密码

在使用香橙派最新的RK3399芯片开发板 Orange Pi 4过程中,有开发者咨询过,能否取消官方提供的Ubuntu系统的桌面登...
发表于 2020-04-02 15:14 221次阅读
Orange Pi 4开发板使用Ubuntu18.04 desktop版本,如何取消桌面的登录密码

详细解析芯片里的众多晶体管是如何实现的

如今随着芯片制程的不断提升,芯片中可以有100多亿个晶体管,如此之多的晶体管,究竟是如何安上去的呢?
发表于 2020-04-02 15:12 113次阅读
详细解析芯片里的众多晶体管是如何实现的

荣耀30S搭载新一代5G麒麟820,手机影像也进...

3月30日晚间,青年潮旗舰荣耀30S正式发布。首发搭载最新一代5G“神U”麒麟820,实力超群、性能....
发表于 2020-04-02 15:01 537次阅读
荣耀30S搭载新一代5G麒麟820,手机影像也进...

粤芯半导体首季产出高出预期25% 2020年将逆...

作为国内第一座以虚拟IDM为营运策略的12英寸芯片制造公司,广州粤芯半导体技术有限公司一直创造了“1....
发表于 2020-04-02 11:54 263次阅读
粤芯半导体首季产出高出预期25% 2020年将逆...

台积电开始批量生产5nm芯片的工作已经步入了正轨

尽管最近有消息称苹果已要求台积电(TSMC)将A14处理器的生产推迟一到两个季度,但据台媒DigiT....
发表于 2020-04-02 09:51 275次阅读
台积电开始批量生产5nm芯片的工作已经步入了正轨

大功率LED灯的配光与散热是怎样的技术

大功率LED是近几年来研究应用的热点之一,尤其是大功率LED芯片出现以后,大功率LED应用于照明领域....
发表于 2020-04-02 09:04 23次阅读
大功率LED灯的配光与散热是怎样的技术

单片机输出接74HC244不正常

单片机输出接74LS244正常工作,但接74HC244工作不正常 这是为什么?AT85S52是CMOS的呀...
发表于 2020-04-02 09:00 28次阅读
单片机输出接74HC244不正常

头文件pic18f66k40.h中定义错误的地址

你好,我刚刚配置PIC18F66K40单片机,通过RB2引脚生成INT1,遇到了标题文件pic18f66k40.h的问题。该文件是1...
发表于 2020-04-02 08:27 15次阅读
头文件pic18f66k40.h中定义错误的地址

采用89C52单片机怎么实现实用八路物位测量仪?

本测量仪的信号采样通过P0口的八根输入线可接受八路经过整形后的标准TTL电平,因此可测量不同传感器传来的脉冲型物...
发表于 2020-04-02 08:13 38次阅读
采用89C52单片机怎么实现实用八路物位测量仪?

改进型时间触发嵌入式系统编程模式是什么?

目前,RTOS特别是抢先式RTOS在嵌入式系统中的应用越来越广泛,但是还有很大一部分产品使用是小型单片机。这些...
发表于 2020-04-02 06:58 54次阅读
改进型时间触发嵌入式系统编程模式是什么?

LAN8720模块连接上单片机后不好使

大家好,图片中是我买的lan8720模块 但是连接上单片机后不好使 50mhz是正常的 不能初始化 我想问问大家问题可能出...
发表于 2020-04-02 00:03 11次阅读
LAN8720模块连接上单片机后不好使

2019年全球手机芯片市占率报告:联发科迎来爆发...

智能手机的发展与手机芯片有着密不可分的关系,技术升级让智能手机实现更多的功能。5G是改变市场格局的契....
发表于 2020-04-01 16:38 295次阅读
2019年全球手机芯片市占率报告:联发科迎来爆发...

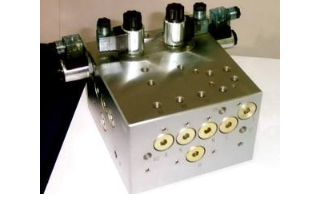

GKN利用增材制造设计液压适配器块,比传统重量减...
