三菱CC-Link网络在设备工艺生产线中的应用

2020年03月26日 10:30 次阅读

1、设备工艺要求

(1)蒸铝机上有10台蒸铝小车,每台小车可灵活上线和下线,每台小车的编号、真空度、车位等相关信号在上位机显示,并与主传送带有连信号,即满足工艺要求的灯碗由主传送带送往下一工序。

(2)铆钉机、蒸铝机、组装机、烘装机、涂胶机的传动控制系统要满足同步定位要求,即铆钉机每3秒转1个工位、蒸铝机每27秒转1个工位、组装机每3秒转1个工位、烘装机每3秒转1个工位、涂胶机每9秒转1个工位,这5台设备上的位置状态和主传送带、传送带1、传送带2的位置状态有连锁信号,以便控制机械手的动作。

(3)该系统所有控制设备的状态和参数均在上位机显示和相应的操作。

(4)故障及报警连锁分为两类,第一类故障报警为系统设备全停,第二类故障报警时,只为本设备停机,故障处理完成后,此设备恢复运行。

(5)恢复运行需要自动跟踪系统的同步节拍,同步后才能启动该设备的功能动作。 以下是该生产线的设备布置简图(1)

三菱CC-Link网络在设备工艺生产线中的应用

(图1)

2、控制系统的配置设计简介

按以上设备工艺对控制系统的要求,对目前的几种PLC系统方案进行硬件配置和软件功能比较,最后结果是三菱公司的CC-Link网络方案性价比好,其系统配置图(2)和系统配置说明如下。

三菱CC-Link网络在设备工艺生产线中的应用

(图2)

从图(2)可看到,控制系统采用AnS、FX2n两种PLC,通讯网络分别采用CC-Link网络和RS485 N:N通讯网络。因当时FX2N没有CC-Link主站模块,所以采用经济型A1SJHCUP作为CC-Link的主站。

(a)主站: A1SJHCPU, A1SJ71UC24-R4, A1SJ61BT11,A1SX41, A1S68AD, A1SY10, FX40DU.

(b)从站部分:蒸铝机小车,FX2N-16MR, FX2N-32CCL, 10套。

同步控制,FX2N-32MR, FX2N-4AD, FX2N-32CCL.

其他控制(485主站),FX2N-128MR, FX2N-32CCL.

从该系统的网络结构可看到,CC-Link网络为系统的主干,具有较快的通讯速度(10M),从站出现故障时不影响网络的正常运行,10台蒸铝机小车的PLC通过CC-Link网络能方便实现上线和下线动作要求,传动同步控制PLC的连锁信号通

过CC-Link网络能较快地与其他控制设备的PLC进行信息交换。上位机监控站通过主站CC-Link网络对全部控制设备的状态和数据进行监控。RS485 N:N网络为子干,用于通讯速度不高的设备PLC,整个网络的信息流如图(3)所示。

三菱CC-Link网络在设备工艺生产线中的应用

从系统配置可看到除主站用AnS系列 PLC,其他均采用FX2N系列的PLC,因FX2N PLC具有良好的性价比,它不但具有硬件上较好的配置性能和功能性能,还有丰富的软件功能指令集,是目前小型PLC中的优秀代表。

3、系统功能简介

(1)蒸铝机小车:10台小车由蒸铝机旋转带动运动,小车的电源和CC-Link网络通讯通过小车上的电刷和蒸铝机上滑环提供。每台小车上真空设备的控制些均由小车上的PLC完成控制和连锁,如电源故障、真空泵启停等,每台小车有自己的编号,真空度达到信号,以及小车位置信号通过CC-Link网络传递主传送带PLC,去控制机械手和传送带。10台小车的上线和下线应用了CC-Link网络中子站出现故障不影响网络的正常运行的性能,如图(4)。

注:每个从站的通讯点占2个站,所以编号为1#、3#、5#、……、20#。

三菱CC-Link网络在设备工艺生产线中的应用

(图4)

(2)传动系统的同步控制:传动系统的同步控制由PLC和变频器组成,5台设备的同步节拍分别是,蒸铝机27秒一个工位,铆钉机、主装机、烘装机3秒一个工位,涂胶机9秒一个工位。同步控制功能有,正常5台启动,故障单台跟踪启动。传动系统达到同步要求后,通过CC-Link网络将同步达到信号传递给相关机械手设备的PLC,图(5)传动同步控制系统结构图。

三菱CC-Link网络在设备工艺生产线中的应用

图(5)

同步控制PLC在CC-Link中子站编号为21#,占4个站的通讯点,主传送带PLC子站编号25#,占4个站的通讯点。同步控制的连锁条件是通过25#子站经485 N:N通讯网络完成,这里我们可知,25#子站是485 N:N通讯网络的主站。

(3)上位机、40DU、其他PLC:上位机和FX-40DU连接在主站PLC上,通过上位机可监控整个控制系统的状况,上位机不在现场,在办公室作为远程监控站。 人机界面40DU作为现场操作监视终端,用于产品质量检测的参数设定,以及相关电源(高精度AC电源)监视。其他PLC用于各自控制设备的动作。4、应用情况

该系统应用了CC-Link网络,使各控制柜之间的连线大大减少,方便了控制柜的安装和调试,也为维护工作节省了时间。另一方面CC-Link网络为设备功能增加提供了方便的扩展性能,无需更改原有的系统配置。该生产线已于2001年7月完成了调试,性能满足设计要求(通讯速率5M),目前运往美国安装投运。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

运动控制的发展趋势

主题简介及亮点:目前,自动化测试行业对具有一定LabVIEW视觉编程能力的技术人员,需求强烈!然而,也有很大一批技术人员
发烧友学院发表于 2019-07-02 00:00 2409次阅读
运动控制的发展趋势

瑞萨电力线载波通信IC应用于松下智能照明控制系统

松下集团(Panasonic)采用瑞萨R9A06G037电力线载波通信(PLC)IC,用于其全新铁路....
发表于 2020-03-26 10:50 11次阅读
瑞萨电力线载波通信IC应用于松下智能照明控制系统

CC-Link网络的特点及实现并条生产系统的结...

如图1所示为ASFA306型并条机的工艺过程,并条机机后是导条架,下面每侧各放6个或8个喂入棉条筒1....
发表于 2020-03-26 10:41 14次阅读
 CC-Link网络的特点及实现并条生产系统的结...

PLC AB相脉冲高速计数设计实例详解

PLC 高速计数AB相计数是指编码器输出两路计数信号(A.B),它们在相位上相差90°,PLC可以根....
发表于 2020-03-26 09:55 7次阅读
PLC AB相脉冲高速计数设计实例详解

PLC单按钮启停控制程序电路图原理

这是最简单的实现方式不使用plc都可以,只需要使用个带自锁功能的开关即可比如旋钮,这种开关你拨打哪个....
发表于 2020-03-26 09:38 9次阅读
PLC单按钮启停控制程序电路图原理

A-B现场总线技术实现乳品生产线的改造设计

ControlNet是90年代以后开发和应用的自动化及控制网络,该网络集数种网络的优点于一身,拥有I....
发表于 2020-03-26 09:35 32次阅读
A-B现场总线技术实现乳品生产线的改造设计

[资料] 实战项目labview作为服务器和客户端的交替使用

实战小程序!三菱PLC通讯!服务器和客户端的桥接! ...
发表于 2020-03-25 19:24 29次阅读
[资料] 实战项目labview作为服务器和客户端的交替使用

选择性涂覆机的特点及应用范围

涂覆机的表面涂覆机技术就是在产品的表层涂覆一种化工新材料的技术,产品表层喷漆的功效具体表现在可以起着....
发表于 2020-03-25 11:34 101次阅读
选择性涂覆机的特点及应用范围

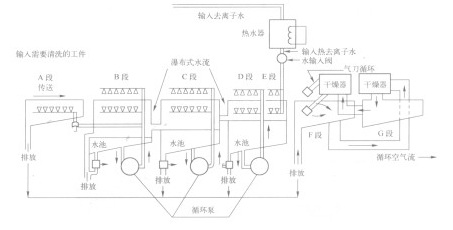

气相清洗设备和水清洗设备的特点及适用范围

  气相清洗设备是溶剂清洗设备,它是利用溶剂蒸气不断地蒸发和冷凝,使被清洗工件不断“出汗”并带出污染....
发表于 2020-03-25 11:23 121次阅读
气相清洗设备和水清洗设备的特点及适用范围

Profibus现场总线技术在汽车、摩托车行业生...

长安汽车制造厂原来可以生产6种型号汽车,年产量在8万辆左右。他的总装生产线是在80年代末引进美国50....
发表于 2020-03-25 10:43 57次阅读
Profibus现场总线技术在汽车、摩托车行业生...

三菱PLC源型漏型接线区别

PLC的输入类型是分漏式和源式的,前者指的是正信号输入(可直接用PNP),后者指的是负信号输入(可直....
发表于 2020-03-25 09:48 38次阅读
三菱PLC源型漏型接线区别

现场总线技术在应用区域及挑战解决方法

许多工程师目前都在不知不觉中询问哪种现场总线技术适用于他们的设备。当被选中的技术要用于危险区域时,棘....
发表于 2020-03-25 09:38 34次阅读
现场总线技术在应用区域及挑战解决方法

三菱PLC源型和漏型的区别

三菱plc源型和漏型的区别,咱们先说下三菱plc的基本单元的输入驱动电源有两种,一种是交流电源100....
发表于 2020-03-25 09:30 25次阅读
三菱PLC源型和漏型的区别

采用PLC挂接现场总线和以太网实现卷烟厂制丝线电...

在生产现场,各工艺段的PLC负责本工艺段的控制,根据生产工艺要求,发送相应控制指令;现场总线传送指令....
发表于 2020-03-25 09:22 51次阅读
采用PLC挂接现场总线和以太网实现卷烟厂制丝线电...

两种实验模态试验的测试设备的相关介绍

模态试验中常用的激振器均需与信号发生器、功率放大器一起组成激励系统方可使用,信号发生器提供激振器所需....
发表于 2020-03-24 15:44 209次阅读
两种实验模态试验的测试设备的相关介绍

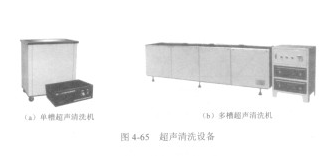

返工清洗设备的应用类型及特点分析

超声清洗机可用于溶剂清洗,也可用于水清洗工艺。它是利用超声波的作用使清洗液体产生孔穴作用、扩散作用及....
发表于 2020-03-24 11:29 159次阅读
返工清洗设备的应用类型及特点分析

基于西门子PLC产品和现场总线技术在车辆油漆喷涂...

现场总线控制技术已经被广泛应用于汽车、石油化工、电力、楼宇自控等各个领域。其中profibus-dp....
发表于 2020-03-24 10:29 76次阅读
基于西门子PLC产品和现场总线技术在车辆油漆喷涂...

PLC模拟量模块与数字量模块怎么区别

数字量模块与模拟量模块都是外部设备传给PLC的一个信号点,同属于输入模块的功能,也是我们构成一个PL....
发表于 2020-03-24 09:57 73次阅读
PLC模拟量模块与数字量模块怎么区别

基于DDE协议通过以太网实现modbus plu...

modbus plus(以下简称mb+)是一种针对工业控制应用的本地局域网系统。以太网是当今现有局域....
发表于 2020-03-24 09:56 62次阅读
基于DDE协议通过以太网实现modbus plu...

基于现场总线技术实现多台联网的PLC网络设计方案

工控pc机内插pci-can板卡(如研华的pci1680、周立功的pci5110等),可以组建can....
发表于 2020-03-24 09:38 82次阅读
基于现场总线技术实现多台联网的PLC网络设计方案

PLC模拟输入滤波十种方法

PLC是由继电控制引入微处理技术后发展而来的,可方便及可靠地用于开关量控制。 由于模拟量可转换成数字....
发表于 2020-03-24 09:24 39次阅读
PLC模拟输入滤波十种方法

如何编写出质量较高的PLC程序

如何编写出质量较高的plc程序,首先我们得创建一个属于自己的编程构架或者是程序分段,把整个程序分成几....
发表于 2020-03-24 09:10 42次阅读
如何编写出质量较高的PLC程序

工控系统中SCADA/DCS和PLC的概述

工业控制系统(ICS)是一个通用术语,涵盖多种类型的控制系统,包括监控和数据采集(SCADA)系统,....
发表于 2020-03-24 08:53 40次阅读
工控系统中SCADA/DCS和PLC的概述

基于一种带PLC和集中式电源的电气控制系统设计

直到上世纪60年代,电气控制系统都是由继电器构成。这些电磁作用开关通过固定布线彼此连接或与其它电子组....
发表于 2020-03-22 15:13 128次阅读
基于一种带PLC和集中式电源的电气控制系统设计

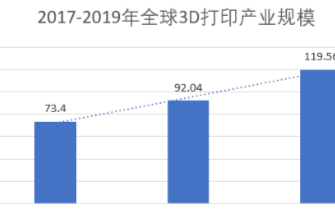

2019年全球3D打印产业增长率为29.9%,同...

2019年,全球3D打印产业结构中,3D打印设备产业规模52.97亿美元,占比最高,达到44.3%;....
发表于 2020-03-22 12:09 145次阅读
2019年全球3D打印产业增长率为29.9%,同...

关于PLC的问题

生产线有三台三相异步电动机要求必须按顺序手动启动,统一停止,请为其设计程序并上传 ...
发表于 2020-03-21 18:15 81次阅读
关于PLC的问题

如何在一台机器内实现传感器执行器与PLC之间的远...

IO-Link支持在控制层至现场设备 (传感器、执行器) 之间双向通信。通过IO-Link主站可以绑....
发表于 2020-03-21 16:10 165次阅读
如何在一台机器内实现传感器执行器与PLC之间的远...

全电动数控折弯机项目方案

一、项目背景和要求: 背景说明: 该项目主要针对金属加工进行的折板现场处理,主要针对台式电脑机箱以及....
发表于 2020-03-21 13:24 36次阅读
全电动数控折弯机项目方案

SMT生产线的采集方式有哪几种,都有什么特点

为了优化配置,企业在组建SMT生产线时,设备般均来自多个厂。而目前市场上的SMT生产设备种类繁多,不....
发表于 2020-03-21 11:40 257次阅读
SMT生产线的采集方式有哪几种,都有什么特点

三菱SpaceJet最新测试飞机进行首飞成功

三菱飞机公司的 SpaceJet M90 的最终测试原型机 FTV10 以其可验证的基准配置进行了首....
发表于 2020-03-21 09:49 116次阅读
三菱SpaceJet最新测试飞机进行首飞成功

基于Profibus-DP和西门子触摸屏、PLC...

在取料PLC控制程序中, 首先将大车开至预定取料位置。当接到系统取料指令和系统胶带取料运行后, 启动....
发表于 2020-03-21 09:33 82次阅读
基于Profibus-DP和西门子触摸屏、PLC...

PLC替代传统继电器 在世界各地得到了广泛应用

自二十世纪六十年代美国推出 PLC 取代传统继电器控制装置以来,PLC 得到了快速发展,在世界各地得....
发表于 2020-03-20 15:18 309次阅读
PLC替代传统继电器 在世界各地得到了广泛应用

LabView安装程序发布,无法读取PLC数据

    用Labview做了一个上位机界面,通过 OPC 与欧姆龙NX PLC通讯,在开发环境中测试运行正常,并且...
发表于 2020-03-19 17:34 109次阅读
LabView安装程序发布,无法读取PLC数据

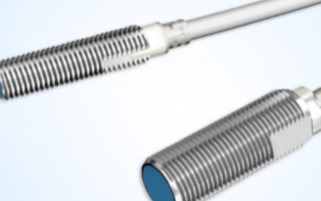

阿自倍尔H3C型可调节接近传感器,可助于提高设备...

阿自倍尔株式会社(Azbil Corporation, TOKYO:6845)宣布推出H3C型可调节....
发表于 2020-03-19 16:58 436次阅读
阿自倍尔H3C型可调节接近传感器,可助于提高设备...

2020年1-2月机械设备产量均同比下降,销量同...

国家统计局最新数据显示,2020年1-2月挖掘机产量为27629台,同比下降35.7%。拖拉机方面,....
发表于 2020-03-19 16:23 375次阅读
2020年1-2月机械设备产量均同比下降,销量同...

西门子PLC模拟量线性变换子程序的编写

在plc编程中,只要涉及到数据采集和输出,都会遇到模拟量的线性变换。在西门子300plc编程中,系统....
发表于 2020-03-19 08:59 106次阅读
西门子PLC模拟量线性变换子程序的编写

西门子PLC模拟量输入输出相关数据类型转换

plc模拟量输入输出都会涉及到数据类型的互转问题,然而西门子300系统对于数据格式有着明确的规定,一....
发表于 2020-03-19 08:42 88次阅读
西门子PLC模拟量输入输出相关数据类型转换

工业机器人领域需要学习哪一些知识点

工业机器人技术涵盖工业自动化编程,工业机器人维护、调试、维修、售后服务、系统集成等多个方面。
发表于 2020-03-18 14:30 89次阅读
工业机器人领域需要学习哪一些知识点

PLC一键启停编程梯形图实例

这是整个梯形图,大家在实践中,需要吧M0更换成X0,就是PLC的输入端,把M1.M2更换成Y1,Y2....
发表于 2020-03-18 09:15 211次阅读
PLC一键启停编程梯形图实例

PLC还能用来解方程?

本篇文章为大家带来的是用plc解一些简易的方程,想要解更难的方程可以按照这种思路一直往下思考!如果有....
发表于 2020-03-18 09:07 75次阅读
PLC还能用来解方程?

PLC如何通过编码器判断位置

PLC能输入开关量,也就是一高一低的电平电压,而编码器脉冲信号,可以理解一定时间内,用极快的速度完成....
发表于 2020-03-18 08:47 103次阅读
PLC如何通过编码器判断位置

报警电路和联锁电路有怎样的小窍门

对PLC,先观察熟悉它的输入端子的接线,搞清楚各个输入端的信号是从哪些仪表或检测元件来的
发表于 2020-03-17 16:47 47次阅读
报警电路和联锁电路有怎样的小窍门

PLC调试中的四个步骤

LED未亮起可能是因为输入设备未正确操作,输入模块的接线连接错误,输入设备未正确供电或LED或输入模....
发表于 2020-03-17 10:18 146次阅读
PLC调试中的四个步骤

变频器干扰PLC模拟量采集维修案例图解

为了验证,在PLC模拟量4-20mA输出通道中加装了一台信号隔离模块TA3012,TA3012的输入....
发表于 2020-03-17 09:58 75次阅读
变频器干扰PLC模拟量采集维修案例图解

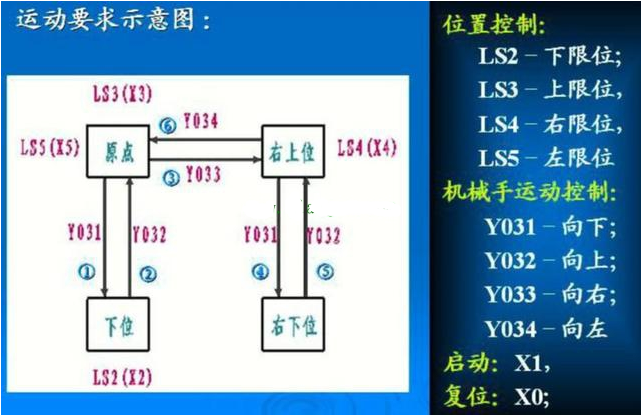

用PLC设计的简易的机械手控制电路
