调节阀的种类及分类

2019年11月11日 08:53 次阅读

调节阀又称控制阀,是工业自动化过程控制领域中,用动力操作去改变调节管道介质流量、压力、温度、液位等工艺参数的装置。主要由操作执行机构与调节阀阀体组成,接受相关信号,改变阀门的开度大小,从而达到对管道介质工艺参数的连续调节!但调节阀的产品类型很多,及控制形式的多变,而且还在不断地更新和变化,用户应认真熟知此分类方法!

一般来说,调节阀的阀体是通用的,可以与电动执行机构或其它执行机构匹配使用,按所配控制执行装置可分为三大种类:电动调节阀、气动调节阀、自力式调节阀

1,电动调节阀

电动调节阀是一种应用非常广泛的控制阀门,主要由电动执行机构和调节阀门组成,以电力为动力,通过接收控制器的信号,驱动改变阀门开关的大小,调节流体通路的面积,从而达到改变流体的流量、压力、温度等工况参数。

2,气动调节阀

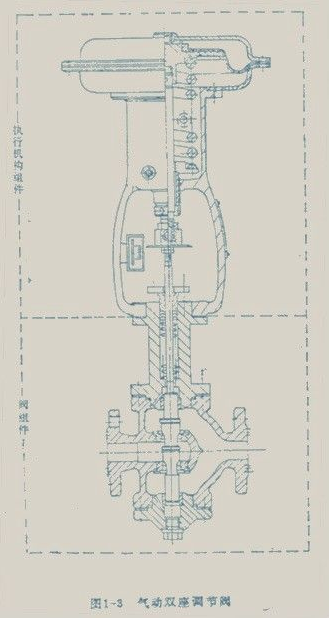

气动调节阀是以压缩空气为动力,由控制器的信号调节流体通路的面积,以改变流体流量的阀门,气动调节阀一般都采用气动薄膜执行机构,因此也称为气动薄膜调节阀,相较电动调节阀无需再采取防爆措施等优点,应用范围十分广泛。

调节阀的种类及分类

3,自力式调节阀

自力式调节阀也称为直接作用式调节阀,是不需要任何外加能源,直接利用被调介质的能量来操纵调节机构,实现自动控制,实现温度、压力、流量等参数的调节。

调节阀按行程特点可分为:直行程和角行程。直行程包括:单座阀、双座阀、套筒阀、笼式阀、角形阀、三通阀、隔膜阀;角行程包括:蝶阀、球阀、偏心旋转阀、全功能超轻型调节阀。

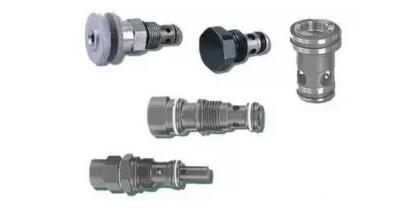

调节阀按驱动方式可分为:手动调节阀、气动调节阀、电动调节阀和液动调节阀,即以压缩空气为动力源的气动调节阀,以电为动力源的电动调节阀,以液体介质(如油等)压力为动力的液动调节阀;

按调节形式可分为:调节型、切断型、调节切断型;

按流量特性可分为:线性、对数型(百分比)、抛物线、快开。

调节阀的种类及分类

最常用的分类方法还有以下几种:

按调节形式、流量特性、用途和作用、阀芯形状、特殊用途(即特殊、专用阀)、上阀盖形式等方式进行分类,其它温度计压力分类已省略!

一,按调节形式可分为:调节型、切断型、调节切断型;

二,按流量特性可分为:线性、对数型(百分比)、抛物线、快开;

三,按用途和作用分类:

1、两位阀:主要用于关闭或接通介质;

2、调节阀:主要用于调节系统,选阀时,需要确定调节阀的流量特性;

3、分流阀:用于分配或混合介质;

4、切断阀:通常指泄漏率小于十万分之一的阀。

四,按上阀盖形式分类:(a)普通型;(b)散(吸)热型;(c)长颈型;(d)波纹管密封型。

五,按阀芯形状分类:(a)平板形阀芯;(b)柱塞形阀芯;(c)窗口形阀芯;(d)套筒形阀芯;(e)多级形阀芯;(f)偏旋形阀芯;(g)蝶形阀芯;(h)球形阀芯
