从一次维修开始说主仆控制

2020年08月08日 09:48 次阅读

主仆控制,是我杜撰的一个名称,不过感觉还算形象贴切,这事要从一次维修说起。

第一次过去并没有带任何工具,就是饭前的一点时间。这是老谢的家里,他自己用起子卸的插座面板。这是一个带开关的五孔插座,市面上也比较常见。

问题是这个插座“没电”。不过开关可以控制灯。有三根线接入这个插座,另外里面还串了两根线。(如图一,由于在别人家里,也不好意思拍照,只好画出来了。)

这个带开关的插座是放在门旁边的,显然是与床头的开关形成一个双联控制系统。按照正规双联开关的接法,三根线接过来,不应该有零线,一根为“进出火线”,另两根为“开关联动线”。(如图二,这算第一种双联控制体系)

如果真的是那样,插座自然不能使用。但这里有个情况,老谢这间卧室做了二次装修改造。据他说,以前这个插座可以使用。我问是不是掉了一根线在墙里。他说,好像是掉了一个线头,但掉的不是接过来的线,是一小撮“连线”。这个时候,我突然想到另一种双联控制接法,即将零线纳入双联体系,这是以前一些电工爱作的法。(如图三,这算第二种双联控制体系)

如果真的是这样,插座自然可以使用,但问题是现在使用不了,于是我怀疑线路有损坏。就像我开始说的,临时跑来也没带工具,试电笔都没一个。我先叫老谢把床头的开关按一下。再次装修后,老谢这卧室的床也换了张更大的,居然就把床头开关挡住了 ,这床头开关从那时起就没用过。

移开床,按开关,灯熄;我再试门旁开关,灯不亮,或者说已经不能控制灯了。再按床头开关,灯亮,门旁开关又可以控制了。

问题肯定是有的,另外还觉得挺有意思:感觉上好像床头开关起了主导作用,它同意你门旁开关可以控制,你就可以控制,它不同意,你就没则。由于当时就这么点时间,也没细究,毕竟到饭点了嘛。

后来就自己琢磨,究竟是怎么回事?难道真的一个开关可以主导另一个开关?比如A和B两个开关,A为主,A同意把控制权限给B,B就可以实现控制;A也可以收回B的权限,B将不能控制,但A自己还是可以实现控制。

想来想去,给这种体系杜撰了一个名称,正是开头所说的“主仆控制”。是不是比较形象?为此又特意上网查了下名称,还真没这个名字,只有一个类似的“主从控制”,不过那好像是讲电机控制的。

回到正事上来,以我认为的“主仆控制”来找问题,上面两种双联控制体系,在何种情况下会变成“主仆控制”呢?又加上老谢家的那个问题插座,我总认为是一根线断了,于是试着在图纸上“断线”。

上面两种双联体系,无论怎样断线,结果要么灯不亮,要么两开关还是制约关系,没有说谁比谁权力大。就是说:你可以让我不能控制,我也可以让你不能控制。于此,我已经隐约觉得哪里有点问题了,但还是把另一种双联控制体系也列出来。(如图四,这算第三种双联控制体系)

结果自然和上面一样,不可能实现“主仆”。再稍微想一想,恍然发现有些滑稽:双联里的两个开关都是单刀双掷,“主控”把权限收回,功能一;“主控”还能继续控制,功能二。这里的功能二其实是两个功能,至少可以说两个作用,即开与关。这就相当于单刀双掷要搞三件事,自然滑稽了。

这个时候,我已经断定:老谢那个问题插座上的开关,其实也是相互制约的,之所以误认成“主仆关系”,只是没有细究的假象。后来再去看时,果然如此:门旁开关熄了灯后,床头开关也不能再控制灯了。

但“主仆控制”毕竟还有些意思,要琢磨下。既然断线不可能,仅就这样的开关也不可能,那加线呢?加开关呢?于是在原双联控制图中初步得出下面这个图(图五):

图中大虚线框内的,即为整个“主仆控制”体系的“主控系”,单刀双掷K0实现权限的下放或者收回。实际安装时,将虚线框内的放在一处。再想,或许可以更简单,如下图(图六):

依然是大虚线框内的为“主控系”,K0负责权限,但不再有双控联动机制。看着这个图,突然有种结局过于狗血的感觉。(其实这个还有不足之处。)

我真的不是虚构故事,现实中经常这样,问题查了半天,往往不过如此。况且老谢的插座问题还没说清,进一步发现:门口开关控制灯亮时,插座能用,按到灯熄时,插座不能用。再查,原来是图中那根c线断了,并且据此断定:有零线引入,或a线或b线。线在墙里已经固定死,破墙是不行的,于是从b线上连根短线到图中插座的接触“L”点,为保险起见,c线卸掉,缠上胶布丢开。(如下图)双联是不行了,反正床头开关也没再用,但插座是常带电的,这也正是老谢要解决的问题。

最最后,还有一个问题,本文标题,括弧内说有四种双联控制,还有一种呢?这种就比较高大上了,其特点是省线。说到省线,上面三种双联体系中,将零线引入开关的接法(即图三)据说是最省线的。这也是为什么这种方法有很大隐患,但还是有人用的原因吧。

声明:“零线引入法”确实不可取,有隐患。高大上的省线应该是这样的,如下图(直接截的图)。可惜,高大上就不太接地气,用的少,尤其家装之类。何况省了线,却要多出这些整流器。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

升压ZVT-PWM转换器的工作原理及应用设计实现...

目前,升压电路被广泛应用于单相整流电源的功率因数校正(PFC)技术中。传统的升压电路工作在硬开关状态....
发表于 2020-08-07 15:16 50次阅读
升压ZVT-PWM转换器的工作原理及应用设计实现...

Giotto数字乳腺机错误解析并维修

故障现象:开机一分钟自检完成后,按下准直器光源开关,定位灯不亮,曝光时机器中断,操作面板上ERROR....
发表于 2020-08-07 11:38 48次阅读
Giotto数字乳腺机错误解析并维修

推荐几款好用的魔方插座:多面可充,小巧轻便

对于大部分的数码爱好者来说,给设备充电是个很头疼的问题。因为很多人虽然拥有多种数码设备,但家里的电源....
发表于 2020-08-06 16:28 49次阅读
推荐几款好用的魔方插座:多面可充,小巧轻便

关于110V与220V电压自动识别控制系统

          近期,碰到一个问题,准备开发一个双电压用电器,所以用电器上采用了110V与...
发表于 2020-08-06 09:12 34次阅读
关于110V与220V电压自动识别控制系统

插座冒烟的原因是什么

负荷是插座能承受的电器数量,超过其承受能力,插座内部线路发软发热,然后发生变形,长时间的超负荷运行会....
发表于 2020-08-02 10:27 126次阅读
插座冒烟的原因是什么

板对板连接器的工作原理、作用及参数选择

板对板连接器是必不可少的微型耦合插头和插座,通过连接器的引脚可直接连接印刷电路板(PCB)之间的电源....
发表于 2020-07-31 16:53 158次阅读
板对板连接器的工作原理、作用及参数选择

华秋商城与星坤电子XKB达成合作

近期,华秋商城与全球互接零组件制造企业星坤达成合作,华秋商城正式成为星坤XKB品牌授权代理商,授权代理星坤的开...
发表于 2020-07-30 18:22 144次阅读
华秋商城与星坤电子XKB达成合作

利用运算放大器如何实现低频检相器或混频器的功能设...

一些运算放大器,比如AnalogDevices公司的AD8041和Intersil公司的EL5100....
发表于 2020-07-29 14:59 186次阅读
利用运算放大器如何实现低频检相器或混频器的功能设...

开关电容有源滤波器的时域法特性和频域法特性研究分...

开关电容有源滤波器电路如图1(a),其中S1和S2是由周期为2T的方波信号控制的理想电子开关,方波控....
发表于 2020-07-29 11:50 135次阅读
开关电容有源滤波器的时域法特性和频域法特性研究分...

谐振型开关电容变换器的工作原理和参数设计方法

开关电容变换器(Switched Capacitor Convert-er)仅由电容器和开关管来实现....
发表于 2020-07-28 10:53 127次阅读
谐振型开关电容变换器的工作原理和参数设计方法

圆弧光栅广泛应用在哪些领域?

全球测量专家雷尼绍推出全新RKL系列栅尺,为圆弧测量应用提供解决方案。
发表于 2020-07-27 14:54 63次阅读
圆弧光栅广泛应用在哪些领域?

基于单周期控制技术在开关变换器中的应用

引言 开关变换器是脉冲式的非线性动态系统,在适当的脉冲非线性控制下,系统应当比传统的先行反馈控....
发表于 2020-07-27 14:22 69次阅读
基于单周期控制技术在开关变换器中的应用

利用MAX260的特性实现预滤波器的设计

对信号的预滤波处理则成为了提高其准确度的关键要素,本文就是基于这样的思想,利用MAX260的特性来进....
发表于 2020-07-27 11:02 59次阅读
利用MAX260的特性实现预滤波器的设计

采用单IC实现按键式机械开关的替换电路的应用设计

简单廉价电路使用一个低成本按键开关就可以触发电源的开关。该电路可替换更高价格及外形较大的按键式机械开....
发表于 2020-07-26 11:32 121次阅读
采用单IC实现按键式机械开关的替换电路的应用设计

基于新型开关调制SVM技术实现多电平变流器电路的...

空间矢量脉宽调制(SVM)技术是目前广泛应用的一种开关调制策略,具有线性调制范围宽,输出谐波小,易于....
发表于 2020-07-24 10:29 156次阅读
基于新型开关调制SVM技术实现多电平变流器电路的...

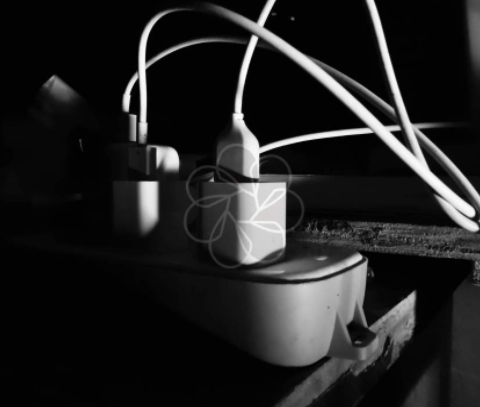

充电器插在插座上不充电,是否会耗电和有危险?

手机,几乎是每天都要充电,而有些人为了省事,充电器是一直插在插座上的。
发表于 2020-07-22 17:25 123次阅读
充电器插在插座上不充电,是否会耗电和有危险?

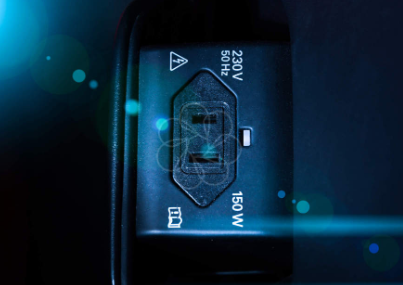

鑫谷直男一号快充版机箱:缓解插座孔位缺少情况,前...

随着快充技术的发展,手机等设备的充电功率越来越大,相应的,手机充电适配器的体积也水涨船高,一个充电器....
发表于 2020-07-22 17:24 46次阅读
鑫谷直男一号快充版机箱:缓解插座孔位缺少情况,前...

中科电工:13个开关插座安全使用常识

中科电工:13个开关插座安全使用常识
发表于 2020-07-22 16:37 165次阅读
中科电工:13个开关插座安全使用常识

比例微分控制和PD调节器

比例积分控制是根据偏差进行动作的,而微分控制则是根据偏差的变化趋势(即变化速度)而动作的。淋浴控制水....
发表于 2020-07-20 10:44 86次阅读
比例微分控制和PD调节器

HVLED805高压主开关的产品资料

  特征  800 V,雪崩坚固的内部电源MOSFET恒定LED输出电流的5%精度有主控制不需要光耦准谐振(QR)零...
发表于 2020-07-16 15:32 0次阅读
HVLED805高压主开关的产品资料

小米推出立式无线充插座,形状怪异,支持无线充电

怎么样让桌面更加简洁?小米给出了答案。7月13日,小米商城官方宣布,正式推出小米立式无线充插座。该产....
发表于 2020-07-14 10:12 1272次阅读
小米推出立式无线充插座,形状怪异,支持无线充电

3D打印全域测试仪器的插座档条:快速加工,减少加...

3D打印由于技术越来越先进,应用范围越来越广泛,主要是打样,小部分也应用到实际生产中,主要是由于其能....
发表于 2020-07-14 10:09 87次阅读
3D打印全域测试仪器的插座档条:快速加工,减少加...

插座冒烟原因及解决办法

家用普通插座,额定功率有220V10A,220V16A,10A插座能带那功率电器呢,下面咱通过计算来....
发表于 2020-07-11 12:13 304次阅读
插座冒烟原因及解决办法

安全轨道插座,一次性搞定多个插座布局设计

插座在家装过程中实在是太不起眼了,其重要性却不容忽视。如果插座设计数量不够或者位置不对,都会给后期生....
发表于 2020-07-11 10:42 124次阅读
安全轨道插座,一次性搞定多个插座布局设计

房屋装修的六大插座布局设计

很多人在家装时常常都会犯一些细节上的错误,特别是设计前很多人对插座都没有进行合理的设计与预留工作,入....
发表于 2020-07-11 10:36 174次阅读
房屋装修的六大插座布局设计

插座冒烟的原因和解决方式

插座冒烟怎么回事?简单来讲插座冒烟有两个原因,其一是过载,其二就是绝缘材料老化。那插座冒烟又是这么发....
发表于 2020-07-11 10:36 312次阅读
插座冒烟的原因和解决方式

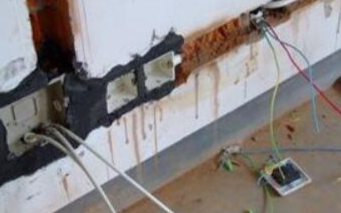

房屋装修时,注意这些地方需要预留插座

现代化的生活离不开电力,所以装修时都会预留大量插座,宁可多装也不能少装,否则后期生活就是麻烦不断、到....
发表于 2020-07-11 10:31 169次阅读
房屋装修时,注意这些地方需要预留插座

基于N32G4FRx单芯片安全智能门锁方案

所谓单芯片安全智能门锁方案,就是把原本在物理上独立的智能门锁主控、安全芯片、指纹识别、触控、蓝牙等功....
发表于 2020-07-10 15:33 134次阅读
基于N32G4FRx单芯片安全智能门锁方案

板对板连接器故障的原因和测试方法

板对板连接器在手机、平板、笔记本电脑内部能起到连接电路的重要作用,是3C产品中不可缺少的元件。作为电....
发表于 2020-07-10 10:35 514次阅读
板对板连接器故障的原因和测试方法

装修插座不再是难题,一根轨道插座全部解决

说起来,很多家庭在装修的时候都存在一个问题,那就是插座真的太少太不合理了,几乎全部集中在电视墙那儿。....
发表于 2020-07-09 08:58 270次阅读
装修插座不再是难题,一根轨道插座全部解决

如何选择电阻式,电容式,电感式触控开关

我想请问一下 假如想做一个产品 我希望他的开关时触控的,就是手指轻轻放上去 就可以控制,不想有明显的按下去的触感,...
发表于 2020-07-08 14:09 424次阅读
如何选择电阻式,电容式,电感式触控开关

阿尔卑斯阿尔派样品免费领!再送一份选型指南

本期,华秋商城为您带来:阿尔卑斯阿尔派开关、传感器产品的选型指南: ●阿尔卑斯阿尔派 TACT SWITCH轻触...
发表于 2020-07-07 16:42 296次阅读
阿尔卑斯阿尔派样品免费领!再送一份选型指南

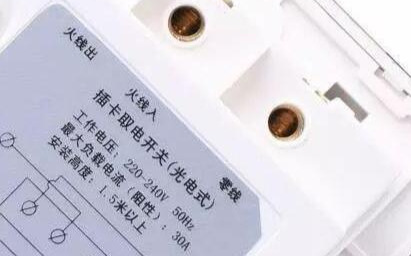

卡电源开关和普通面板开关的区别

从卡式电源开关的原理和结构可以看出,卡式电源开关与普通面板开关相比。
发表于 2020-07-05 10:38 268次阅读
卡电源开关和普通面板开关的区别

插卡开关的分类和开发过程

它主要用于通过接触式IC卡供电,主要用于检测IC卡的芯片引脚,确定是否插入卡以及是否插入IC卡以输出....
发表于 2020-07-05 10:36 221次阅读
插卡开关的分类和开发过程

电气人需要知道的10个常识

电气人需要知道的10个常识
发表于 2020-07-03 17:40 541次阅读
电气人需要知道的10个常识

LNK623链接开关中文资料

  产品亮点  大大简化了CV转换器  消除光耦和所有二次控制电路  消除偏压绕组供电-IC自偏压高级性能特性 ...
发表于 2020-07-02 09:31 106次阅读
LNK623链接开关中文资料

采用ColdFire MCF51QE 32位MC...

采用ColdFire MCF51QE 32位MCU进行永磁同步电机控制.
发表于 2020-07-02 08:09 407次观看
采用ColdFire MCF51QE 32位MC...

通过驱动器源极引脚将 开关损耗降低约35%

请您介绍一下驱动器源极引脚是如何降低开关损耗的。首先,能否请您对使用了驱动器源极引脚的电路及其工作进行说明?F...
发表于 2020-07-01 13:52 439次阅读
通过驱动器源极引脚将 开关损耗降低约35%

alps开关的触点结构

  alps开关的触点结构一般有2种,一种是滑式触点,一种是垫式触点。   1、滑动触点   是指通过机械摩擦将固定...
发表于 2020-06-30 15:53 81次阅读
alps开关的触点结构

磁开关的选型_安装_使用和维护

磁开关这一磁翻板液位计的配件产品,在与磁翻板液位计配套使用后,磁翻板液位计的浮筒里面的浮子随液位的变....
发表于 2020-06-29 15:27 97次阅读
磁开关的选型_安装_使用和维护

使用PIC单片机制的简单拍手开关

拍手开关对于初学者来说是一个很有趣的单片机方案。它以拍手的声音打开和关闭电器。在本文中,单片机开发工....
发表于 2020-06-29 10:32 177次阅读
使用PIC单片机制的简单拍手开关

三眼插座的接线方法

万一电源的零线断开,或者电源的火(相)线、零线接反,其外壳等金属部分也将带有与电源相同的电压,这就会....
发表于 2020-06-25 17:32 424次阅读
三眼插座的接线方法

慎选这种插座,有可能引发火灾

人们的生活水平越来越好,家用电器也越来越多,这些家用电器少不了插座,一个两室的房子插座也得要四五十个....
发表于 2020-06-24 11:26 481次阅读
慎选这种插座,有可能引发火灾

TI例程矢量控制疑问怎么解答

在用    rc1.TargetValue = SpeedRef;   RC_MACRO(rc1);  rg1.Freq = rc...
发表于 2020-06-18 11:40 67次阅读
TI例程矢量控制疑问怎么解答

美国研发出室温“磁振子开关”,为新一代高效计算机...

如今,电子器件基本上都是基于金属导体或者半导体中的电荷流动而制成的。电子通过导线或者半导体传播时,会....
发表于 2020-06-17 14:46 525次阅读
美国研发出室温“磁振子开关”,为新一代高效计算机...

预计到2025年全球气体绝缘开关市场需求将增至2...

预计SF6段将构成气体绝缘开关设备市场的主要份额。气体绝缘开关设备在中等压力下使用六氟化硫电介质(也....
发表于 2020-06-12 16:37 504次阅读
预计到2025年全球气体绝缘开关市场需求将增至2...

不基于模型的控制

David Silver《强化学习RL》第五讲 不基于模型的控制...
发表于 2020-06-12 16:37 249次阅读
不基于模型的控制

采用光电液位开关LLT200D3SH改善3D打印...

快速制造是一种新的制造方法,其许多工艺仍未得到证实。 3D打印现在正进入快速制造领域。
发表于 2020-06-12 16:34 592次阅读
采用光电液位开关LLT200D3SH改善3D打印...

PLC程序FB100模式控制整体分析

-ST_BA.VisuTaLoc为扩展块的WINCC按钮状态控制,使程序其他快也能控制FB100的工....
发表于 2020-06-12 10:22 574次阅读
PLC程序FB100模式控制整体分析

介绍GTP测试座的机械结构和材料特性以及工作原理

GTP测试座是Ironwood的核心产品之一,具有自主知识产权。GTP系列产品主要两部分组成:结构件....
发表于 2020-06-11 09:36 308次阅读
介绍GTP测试座的机械结构和材料特性以及工作原理

轻触开关常用领域与轻触开关怎样看型号技巧分析

轻触开关常用领域 ●3C数码 ●网络通信 ●照明电子 ●测量仪器 ●汽车电子 ●军工/航天 ●广电教....
发表于 2020-06-10 17:07 594次阅读
轻触开关常用领域与轻触开关怎样看型号技巧分析

用于电动助力转向系统中关键器件推荐

由于这众多优点,EPS系统在当今的汽车中越来越普及。这些系统通常用3相无刷直流(BLDC)电机代替液....
发表于 2020-06-09 16:37 601次阅读
用于电动助力转向系统中关键器件推荐

主设备往从设备写数据在示波器上能看到波形吗?

对于嵌入式开发的朋友来说,I2C协议实在是再熟悉不过了,有太多的器件,采用的都是通过I2C来进行相应....
发表于 2020-06-09 09:45 735次阅读
主设备往从设备写数据在示波器上能看到波形吗?

单相5孔开关的接线方法

插座是我们家居生活离不开的一种电路(配件)。插座在居民生活的房屋里的安装分布较多见,以前,老式房间每....
发表于 2020-06-08 18:00 344次阅读
单相5孔开关的接线方法

汽车多个部位几何图形的变化过程

在本文中,我们将会列出各种相关的优化技术,目的是确保汽车仪表盘设计师能够充分利用他们所采用的硬件。并....
发表于 2020-06-06 10:15 573次阅读
汽车多个部位几何图形的变化过程

一灯两控和一灯三控的接线方法

一灯两控,一灯三控等接法是家庭装修必须熟悉的内容,对于懂点电路知识的人来说很容易理解,看过一两次之后....
发表于 2020-06-02 17:53 1243次阅读
一灯两控和一灯三控的接线方法

两台砂轮机的电气控制原理图

砂轮机通常用于修磨刀具。高速旋转的砂轮装在电动机的轴上,与电动机转子同速旋转。虽然它也只要电机单向旋....
发表于 2020-05-25 08:55 230次阅读
两台砂轮机的电气控制原理图

消防多线控制与总线控制的区别是什么

一个网络中,所有的节点,都挂在两条通讯线上(只谈通讯线,是否额外有电源线是二总线与四线的区别)。
发表于 2020-05-22 16:05 575次阅读
消防多线控制与总线控制的区别是什么

轻触开关的多种规格多有哪些?

轻触开关硪扪都知道在我们的日常生活当中,开关对于每一个来说那也太熟悉不过了,现在市场上的开关各种类型....
发表于 2020-05-21 10:29 116次阅读
轻触开关的多种规格多有哪些?

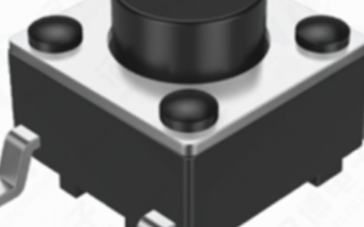

6 6轻触开关规格书
