高频开关电源的原理_高频开关电源主要功能

2019年12月20日 10:45 次阅读

  高频开关电源的原理

  高频开关电源(也称为开关型整流器SMR)是通过MOSFETIGBT的高频工作的电源,开关频率一般控制在50-100kHz范围内,实现高效率和小型化。

  主电路

  从交流电网输入、直流输出的全过程,包括:

  1、输入滤波器:其作用是将电网存在的杂波过滤掉,同时也防止本机产生的杂波反馈到公共电网。

  2、整流与滤波:将电网交流电源直接整流为较平滑的直流电,以供下一级变换。

  3、逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分,频率越高,体积、重量与输出功率之比越小。

  4、输出整流与滤波:根据负载需要,提供稳定可靠的直流电源。

  控制电路

  一方面从输出端取样,经与设定标准进行比较,然后去控制逆变器,改变其频率或脉宽,达到输出稳定,另一方面,根据测试电路提供的资料,经保护电路鉴别,提供控制电路对整机进行各种保护措施。

  检测电路

  除了提供保护电路中正在运行中各种参数外,还提供各种显示仪表资料。

  辅助电源

  提供所有单一电路的不同要求电源。

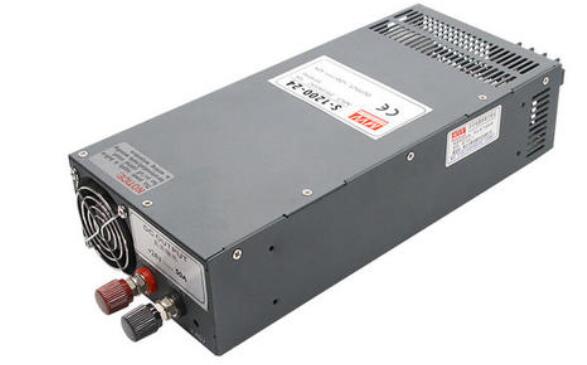

高频开关电源的原理_高频开关电源主要功能

  高频开关电源主要功能

  (1)通过MODEM和电话网与监控中心通信,从通信口读取高频开关电源的信息;

  (2)测量模块的输出电流和电压、直流母线电流和电压、电源的输出电流和电压、电池充放电电流和电压等;

  (3)控制电源的输出电流和稳流,控制电源的开关机等;

  (4)控制高频开关电源实现对蓄电池浮充、均充方式的自动转换;

  (5)控制硅链的自动或手动投切,保证控制母线的稳压精度,进而保证微机和晶体管保护用电的可靠性,防止造成保护误动;

  (6)调节充电限流值和总输出电流稳流值;

  (7)具有本地和远程控制方式,采用密码允许或禁止方式操作,以增强系统运行可靠性。
