基于AC/DC和DC/DC电源模块的最佳EMI性能设计方案

2019年12月02日 09:30 次阅读

电磁干扰(EMI)始终是开关电源AC/DCDC/DC转换器)的潜在问题。如今的电源有很好的电磁发射和抗干扰的能力。但为了满足特定的应用要求,仍要有正确的滤波电路以确保满足标准的要求。

基于AC/DC和DC/DC电源模块的最佳EMI性能设计方案

  本文提供了实现AC/DC和DC/DC电源的最佳EMI性能以及如何选择外部滤波器件的指南。

  设备的电磁兼容性(EMC)涵盖了传导、辐射、静电放电(ESD)、以及AC/DC电源的输入线电流失真。在欧洲,EMC指令2014/30/EU要求终端设备符合统一标准。在本文中,我们将介绍AC/DC和DC/DC开关电源的传导和辐射原理,并实例剖析滤波器件的选择对EMI性能的影响。

  高效率可能导致高噪音

  工程师非常熟悉开关电源的高效率会带来小体积和重量轻的优点,但许多人也深受电噪声的困扰。然而,先进的设计会选择使用低噪声的器件和拓扑来改进噪声,例如谐振拓扑。“频率抖动”之类的技术也有助于降低测量带宽中的电磁辐射。开关电源中的噪声来源于半导体的快速切换,通常想获得高效率,开关波形上升和下降的时间是以纳秒为单位的,高的dV/dt和di/dt电平不能完全被开关电源所抑制,就有可能在输入或输出线上呈现出传导的电压或电流尖峰噪声。根据傅里叶分析,一般开关波形的电磁辐射分析如图1所示,随着上升/下降时间Tr, Tf减小,辐射带宽也随之增加,而增加的幅度则受到Ton/Tp [1]波形占空的影响。

基于AC/DC和DC/DC电源模块的最佳EMI性能设计方案

图1:开关波形的电磁辐射

噪音类型

       传导噪声有差分模式(DM)和共模(CM)两种类型,它们通常在某种程度上同时存在。DM噪声为电力线回路之间测得的电压。CM噪声为电源线和系统接地之间测得,通常为定义阻抗的电压。这是因为功率转换器通常是高频CM噪声的电流源。这两种类型的噪声如图2所示。

基于AC/DC和DC/DC电源模块的最佳EMI性能设计方案

  图2:可能存在的噪音类型

  示波器或分析仪可以轻松测量DM噪声,但CM噪声需要使用标准终端网络,如线路阻抗稳定网络(LISN)。这包括所需的定义终端阻抗和滤波以隔离来自上游电源的任何影响。LISN由CISPR标准定义,IT设备通常由CISPR 22规范,专门测量AC/DC转换器噪声但也用于DC/DC转换器。LISN输出是DM和CM噪声的加权组合,因此即使没有CM噪声也可以检测到一半幅度的DM噪声。这意味着必须衰减DM和CM噪声才能满足CISPR 22及EN 55022标准。

  DC/DC转换器输入滤波器

  DC/DC转换器的系统一定会有噪声,虽然没有一个专门的标准限制,但是整体上必须符合EMC的规定。板载DC/DC制造商在产品中至少包含一个并联输入电容,因此噪声通常都在可以接受的范围之内。在应用中如果需要更低标准的干扰电平,制造商通常会建议在外部添加一个L-C滤波器以降低DM噪声,如图3所示的L和C1。

基于AC/DC和DC/DC电源模块的最佳EMI性能设计方案

图3:DC/DC转换器之滤波组件

有人可能会想干脆使用较大的L和C值,认为这样可以将噪声降到最低,但这可能适得其反,因为大的电感量可能带来比较大的直流电阻,造成较大的压降和铜损,且大电感的磁饱和也是一个比较突出的问题。较大的L和C值自谐振的频率点较低,进而导致DC/DC输入有振铃和过电压的可能性,甚至有可能让噪声频谱更差。图4显示了没有滤波器的转换器噪声的例子,以及只安装了L和C1,然后再添加C2的例子,反而得出更高的峰值。

基于AC/DC和DC/DC电源模块的最佳EMI性能设计方案

图4:额外增加滤波电容后反而使EMI恶化

  另一个可能发生的问题是不稳定的转换器控制回路。当滤波器在谐振点的输出阻抗接近DC/DC转换器的输入阻抗时就会发生负递增现象,即,当输入电压上升时输入电流会下降。Middlebrook[2]研究了这种效应并得出结论,输入滤波器的输出阻抗必须远小于转换器的输入阻抗。这可以通过图3中R和C5阻尼电路来实现。C5的容值要远大于5倍的C2,而R是=SQRT(L/C2)。电解电容的省耗因子也能达到类似的效果,但是电容和电阻损耗一样不能很好地控制。

  DC/DC转换器通常不会有CM噪声的问题,因为输入和输出都可以做接地处理。如果输入是浮地设计,可以加装电容器C3和C4以降低CM噪声。然而,如果转换器需要符合高压AC输入的安规要求,可允许的电容值会有所限制。C3和C4值决定可流动的最大交流漏电流,并且必须符合瞬态电压和额定值的‘Y’安规电容。在极端的情况下或极为敏感的应用中可能需要使用两个电容串联,例如:在与患者直接接触的医疗设备中使用两个电容串联以防止其中一个电容短路的特殊情况。

  在一些应用中,DC/DC转换器输入可能需要电压瞬态抑制电路。例如,汽车和铁路行业建立了一个瞬态抑制电压的标准,但在其他应用领域中并没有明确定义。最近的欧标EN IEC 61204-3:2018直流输出低压供电装置第3部分: 电磁兼容,尚未被广泛接受,但该标准有定义不同应用类别的DC/DC转换器的过电压。

  AC/DC转换器的输入滤波器

  实际上,AC/DC转换器的情况比较单纯。大功率的产品通常直接连接到交流电源。因此转换器必须符合EMC标准而内置滤波器,适用于如工业、IT、医疗以及测试设备等应用。然而,通过PCB布线连接到交流电源的板载小功率AC/DC转换器有也很大的市场。转换器内部通常也需要滤波器以符合最高的EMC辐射标准(Class B),例如RECOM RAC20-K系列。

  有些产品符合较低的Class A标准。这样可以节省成本而且可能已有足够的滤波性能,尤其当转换器是由AC供电,电流在系统的其他地方已经经过滤波。制造商会建议外加滤波器件,让这些部件能够满足Class B的标准,通常是使用交流线上的‘X’电容以及交流线和地之间的‘Y’电容器。RECOM RAC03-GA系列就是一个典型的例子。为了使这些器件有效,它们应该尽量靠近转换器,并且跟地之间使用最低阻抗连接。请记住,允许的电容值是有限制的。例如,‘X’电容必须在断开交流电源后一秒内放电到安全电压,并且可能需要一个恰当的并联放电电阻。如前所述,如果系统接地断开,DC/DC转换器的‘Y’电容器必须阻止危险的漏电流流过。最敏感的医疗应用允许的最大漏电流低至10μA,将电容值限制在100pF左右。其他应用允许较高的漏电流,例如在IT领域为3.5mA,这样就可以使用较高的‘Y’电容值。

  系统的EMC性能无法以一个器件的性能来简单地预测,例如一个符合标准的板载AC/DC转换器无法保证整个系统也能通过标准。但是,RECOM[3]拥有丰富的非板载(离线式)和板载电源产品,同时可以使用自己EMC测试实验室来帮助客户进行设备的EMC测试。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

【第1期】多层高速pcb设计中那些不得不说的事

【白老师相关课程推荐】白纪龙-《实战多通道高速精密测温仪的全系列设计》点击链接即可了解课程:http://url.ele
发烧友学院发表于 2019-06-14 00:00 2104次阅读
【第1期】多层高速pcb设计中那些不得不说的事

扩频调制技术在改善产品EMC性能中的应用原理解析

扩频调制技术,本身是在通信领域用来处理数字周期信号的一种技术。近年来,人们将这种技术应用在EMC领域....
发表于 2019-12-02 15:56 0次阅读
扩频调制技术在改善产品EMC性能中的应用原理解析

在复杂的电子系统中电源带来的严重问题

解决电源中EMI相关问题的典型方法是什么?首先,确定EMI就是一个问题。这看似很显而易见,但是确定其....
发表于 2019-12-02 15:52 10次阅读
在复杂的电子系统中电源带来的严重问题

led灯的质量问题检测如何进行

LED灯由LED模块、灯头、内置驱动、散热及灯罩等组成,固需要从LED灯的安全性能和电磁兼容(EMC....
发表于 2019-12-02 14:06 13次阅读
led灯的质量问题检测如何进行

基于LED电源的几个EMC/EMI控制技术解析

LED电源的电磁兼容出现问题一般是开关电路的电源中。而开关电路是开关电源的主要干扰源之一。开关电路是....
发表于 2019-12-02 09:13 41次阅读
基于LED电源的几个EMC/EMI控制技术解析

【PCB设计工具书】PCB布线设计经验谈,附原理图(元器件布局/防干扰设计/PCB工艺设计/layout可靠性设计)

PCB布线设计的一些经验技巧,配备PCB原理图,资料不错很全面。 ...
发表于 2019-11-29 19:09 253次阅读
【PCB设计工具书】PCB布线设计经验谈,附原理图(元器件布局/防干扰设计/PCB工艺设计/layout可靠性设计)

RS-485芯片抑制EMC电磁干扰的设计方案

当RS-485芯片接受到差分电压大于200mV时,RO脚输出低电平,而本身DI可以输出1.5V的差分....
发表于 2019-11-29 17:17 113次阅读
RS-485芯片抑制EMC电磁干扰的设计方案

如何使用电容器来降低DC-DC转换器的噪声

噪声分很多种,性质也是多种多样的。所以,噪声对策(即降低噪声的方法)也多种多样。在这里主要谈开关电源....
发表于 2019-11-29 17:03 102次阅读
如何使用电容器来降低DC-DC转换器的噪声

基于一种信号耦合来实现阻抗控制的设计方案

如图1,根据楞次定律,走线1上流过一个变化的电流i1.变化的电流会在走线1周围产生一个变化的磁场。这....
发表于 2019-11-28 17:10 65次阅读
基于一种信号耦合来实现阻抗控制的设计方案

如何降低大功率LED模块的EMI

水质监测系统中红外辐射所需的大功率LED模块工作于高电流方波信号,这种信号可能会在系统的生物电极传感....
发表于 2019-11-28 09:01 73次阅读
如何降低大功率LED模块的EMI

如何在抗扰室中进行EMI干扰测试

辐射抗扰室是一个完全密封的传导空间,是一个理想的EMI测试环境,因为它能够完全控制空间中产生的电磁场....
发表于 2019-11-27 16:52 163次阅读
如何在抗扰室中进行EMI干扰测试

DC-DC 升压模块/12V升24V(5A) 升压板/升压电路/直流稳压/直流升压

·类型:电源模块·输入电压:12vdc·输出电压:24V·输出电流:5A 芯片型号:FP5207(附应用电路图)雅欣电子陈...
发表于 2019-11-27 15:34 319次阅读
DC-DC 升压模块/12V升24V(5A) 升压板/升压电路/直流稳压/直流升压

电机如何进行EMI整改

比较常见的整改手法或者方式就是加电容,加电容过不了再加个电感,在加电感的基础上仍过不了,就会再加个压....
发表于 2019-11-26 10:18 390次阅读
电机如何进行EMI整改

如何抑制手机相机的EMI和ESD噪声干扰

一方面,该连接线会受到由天线辐射出的寄生GSM/CDMA频率的干扰。另一方面,由于高分辨率CMOS传....
发表于 2019-11-25 16:42 136次阅读
如何抑制手机相机的EMI和ESD噪声干扰

抗干扰磁环的特点及使用优势与方法介绍

抗干扰磁环也称EMI吸收磁环,磁珠多股线缆上的EMI干扰抑制,包括电源线上的噪声和尖峰干扰,它同时具....
发表于 2019-11-25 11:54 441次阅读
抗干扰磁环的特点及使用优势与方法介绍

如何保护RS-485通信网络不受有害EMC事件影响?

RS-485标准 工业与仪器仪表(I&I)应用常常需要在距离很远的多个系统之间传输数据。RS-485电气标准是I&I应用中...
发表于 2019-11-23 08:00 438次阅读
如何保护RS-485通信网络不受有害EMC事件影响?

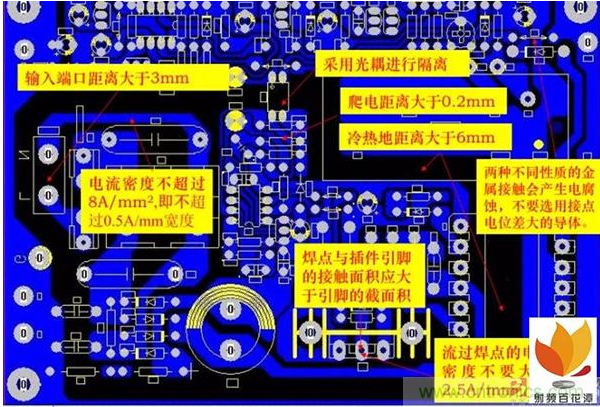

PCB布板时应该考虑哪些EMC问题

若要布出一个精良PCB板一定是开关电源的难点之一(PCB设计不好,可能会导致无论怎么调试参数都调试布....
发表于 2019-11-22 16:07 231次阅读
PCB布板时应该考虑哪些EMC问题

5G加持下的边缘计算价值怎样

作为5G的重要支撑,MEC边缘计算逐渐露出真容,不显山不露水,已经在不少行业实现了应用落地。
发表于 2019-11-22 14:36 70次阅读
5G加持下的边缘计算价值怎样

(免费资料分享)多层高速pcb设计中那些不得不说的事(包含DDR、眼图、刚柔板、传输线等等内容)

【直播提问持续进行ING】本帖所有讨论或者提问,专家都将进行解答,且所有的资料均在本帖更新,大家赶紧收藏哟~ ...
发表于 2019-11-22 11:41 591次阅读
(免费资料分享)多层高速pcb设计中那些不得不说的事(包含DDR、眼图、刚柔板、传输线等等内容)

EMC基础培训资料

EMC基础培训资料
发表于 2019-11-22 08:56 165次阅读
EMC基础培训资料

电磁兼容性EMC的标准以及测试方案总结

传导干扰主要是电子设备产生的干扰信号通过导电介质或公共电源线互相产生干扰;辐射干扰是指电子设备产生的....
发表于 2019-11-21 15:58 177次阅读
电磁兼容性EMC的标准以及测试方案总结

电磁兼容性测试方法与整改指南

一个很好的例子是HDMI端口和可以从这些电缆辐射的相关EMI,我们用它作为案例研究,文章可以在这里找....
发表于 2019-11-21 14:38 381次阅读
电磁兼容性测试方法与整改指南

Flex电源模块推出了两个专为铁路车辆设备供电的...

50W PKM7500W提供12V至160V的极宽输入电压范围,而100W PKM7100W提供14....
发表于 2019-11-21 11:36 221次阅读
Flex电源模块推出了两个专为铁路车辆设备供电的...

电子产品隔离电路抑制电磁干扰的设计

EMC是指电子系统在其目标环境中正常工作而不干扰其他系统的能力。全球不同地区都有EMC法规,用于确保....
发表于 2019-11-19 15:39 196次阅读
电子产品隔离电路抑制电磁干扰的设计

安泰测试分享~R&S预兼容EMI测试解决方案

安泰测试分享,R&S预兼容EMI测试解决方案:依据企业内部或者民标/军标进行传导辐射EMI测量。这些解决方案能够...
发表于 2019-11-19 09:18 360次阅读
安泰测试分享~R&S预兼容EMI测试解决方案

如何避免物联网受到噪声的影响

随着物联网的应用越来越普遍,并与RF灵敏度关注节能在一起就显得更为重要。
发表于 2019-11-19 09:04 75次阅读
如何避免物联网受到噪声的影响

如何利用RC滤波方法来处理EMC问题

当我们在示波器上查看电信号时,会看到一条线,表示电压随时间的变 化。在任何特定时刻,信号只有一个电压....
发表于 2019-11-18 16:53 271次阅读
如何利用RC滤波方法来处理EMC问题

ADI用于通信的高压升压和反相转换器——LT83...

ADI公司的LT8365是一个多用途单芯片升压转换器,集成了一个150 V、1.5 A开关,因此特别....
发表于 2019-11-18 14:12 144次阅读
ADI用于通信的高压升压和反相转换器——LT83...

如何减少开关调节器的电磁辐射

中的快速开关瞬变是有利的,因为这显著降低了开关模式电源中的开关损耗。尤其是在高开关频率时,可以大幅提....
发表于 2019-11-18 09:04 136次阅读
如何减少开关调节器的电磁辐射

LN3406-消费类电子通用型低压DC-DC

PWM/PFM 控制DC-DC 降压稳压器        LN3406 是一款由基准电压源、振荡电路、比较...
发表于 2019-11-16 13:50 264次阅读
LN3406-消费类电子通用型低压DC-DC

如何通过提升开关电源的EMI特性来改善整个电路的...

开关电源的功率MOSFET安装在印制电路板上,由于印制电路板上MOSFET走线和环路存在杂散电容和寄....
发表于 2019-11-15 17:13 287次阅读
如何通过提升开关电源的EMI特性来改善整个电路的...

抑制电子设备之间电磁干扰的六个步骤解析

EMC 整改六步法如下:第一步查找确认辐射源,第二步滤波,第三步吸波,第四步接地,第五步屏蔽,第六步....
发表于 2019-11-14 16:33 269次阅读
抑制电子设备之间电磁干扰的六个步骤解析

EMC标准结构和分类

技术规范则是未达成一致意见或还不成熟的内容,通常未通过批准程序。技术规范规定了产品要求的特性,如性能....
发表于 2019-11-14 15:09 348次阅读
EMC标准结构和分类

改善PCB的EMI,有没有好的办法?

PCB的EMI把控对于整体设计就变得异常重要,如何对开关电源当中的PCB电磁干扰进行避免的? ...
发表于 2019-11-14 09:43 437次阅读
改善PCB的EMI,有没有好的办法?

如何判断电子产品的传导电压法是否超标

第一段(0.15-0.30 MHz),以差模为主;第二段(0.53-1.8 MHz),差模+共模;第....
发表于 2019-11-13 17:21 215次阅读
如何判断电子产品的传导电压法是否超标

【高手问答】与搞电源小哥一起揭秘电源设计那些难点

编者导读: 本期我们邀请了电源技术论坛版主搞电源小哥 ,来解答大家在电源设计上遇到的问题,特别医疗电源产品设计、...
发表于 2019-11-13 15:04 10250次阅读
【高手问答】与搞电源小哥一起揭秘电源设计那些难点

如何消除开关调节器的电磁干扰

开关转换频率在20MHz和200MHz之间时,干扰会急剧增加。这就使得开关模式电源开发人员必须在高频....
发表于 2019-11-12 16:54 160次阅读
如何消除开关调节器的电磁干扰

芯片-封装-系统(CPS)的协同SI-PI-EMI仿真

由于技术的发展,高速电路电源设计要求三个协同:1.)    SI、PI和EMI协同设计;2.)    芯...
发表于 2019-11-11 17:31 354次阅读
芯片-封装-系统(CPS)的协同SI-PI-EMI仿真

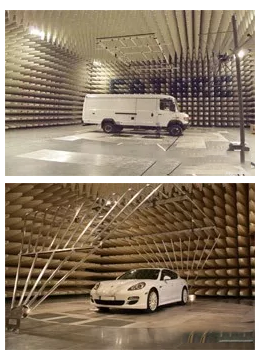

汽车电磁兼容试验室测试平台的设计

经过20多年的发展,试验室具备整车、零部件及新能源车辆电磁兼容测试能力,可提供汽车EMC正向开发及整....
发表于 2019-11-08 16:40 250次阅读
汽车电磁兼容试验室测试平台的设计

如何提高开关调节器的效率并减少电磁辐射

开关调节器中的快速开关瞬变是有利的,因为这显著降低了开关模式电源中的开关损耗。尤其是在高开关频率时,....
发表于 2019-11-07 16:49 194次阅读
如何提高开关调节器的效率并减少电磁辐射

如何在电路中正确的选择有源器件EMC

产品EMC设计,需要在不同级别上实现,包括:元器件、部件级、PCB级、模块级、产品级、集成系统级。
发表于 2019-11-07 16:36 364次阅读
如何在电路中正确的选择有源器件EMC

如何通过设计PCB安装孔来降低电磁干扰

一般的新手设计师会问的常见问题是你究竟将其连接到哪个地面?在常见的电子设备中,有信号,外壳基座和接地....
发表于 2019-11-07 16:15 270次阅读
如何通过设计PCB安装孔来降低电磁干扰

如何用逆向分析的方法来解决EMC问题

有规律的单支信号,大部分都是时钟信号。因为时钟是一个稳定的单一频率信号,所以在频率上呈现为一根根的单....
发表于 2019-11-06 17:01 494次阅读
如何用逆向分析的方法来解决EMC问题

数字电路中尖峰电流的形成原理解析

数字电路输出高电平时从电源拉出的电流Ioh和低电平输出时灌入的电流Iol的大小一般是不同的,即:Io....
发表于 2019-11-06 16:47 378次阅读
数字电路中尖峰电流的形成原理解析

双输出DC/DC转换器满足更高输出电压

工业制造的规模不断增长,工厂车间部署的技术也越来越多。随着工厂地皮越来越贵,单个控制柜中放置的设备数....
发表于 2019-11-06 16:10 704次阅读
双输出DC/DC转换器满足更高输出电压

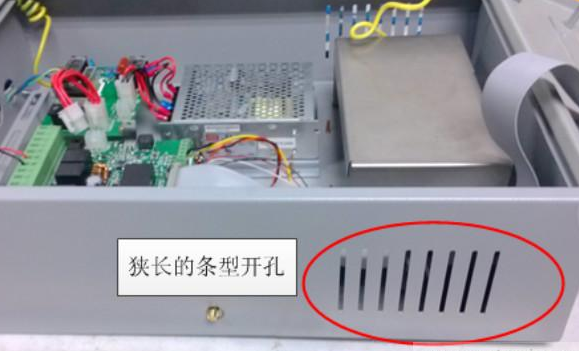

气体报警控制器产品结构设计中的EMC缺陷分析
