选用双向RS232-RS485转换器在电视监控系统中应用分析

2020年04月13日 10:06 次阅读

在电视监控系统中,为了完成对各信息点(视频、音频、报警信号)信息的收集,以及对各前端设备(云台、镜头、护罩、灯光等)的控制,我们需要铺设大量的线缆。这些线缆的布线方式,主要有星型连接和T型连接两种。

星型连接是电视监控系统中最常用的布线方法(如图1所示),视频线、音频线和大多数报警探头的信号线都采用这种方法。星型连接的优点是施工、维护简单方便;缺点是比较费线。

选用双向RS232-RS485转换器在电视监控系统中应用分析

图1:星型连接示意图

T型连接是一点对多点总线控制系统中常用的布线方法(如图2所示)。就是说,选择距离最远的两个节点之间的线路作为主干总线,其他节点则通过T型接头挂接到主干线上。而T型接头引出的线路要越短越好,最好不要超过主干线路的1/10,否则有可能会造成通讯故障。其实要防止这个问题的出现,最简单的布线方法就是采用串接,从节点1连接两芯到节点2,再从节点2连接两芯到节点3,以此类推,直到最远的节点,这样就可以保证T型接头引线近似为0。虽然串接可能会增加线路长度,但此时的线路通讯性能最好,通讯速率也能达到最大。T型连接的优点是省线,可以节约成本;缺点是布线和维护比较复杂。

图2:T型连接示意图

在电视监控系统中,大多数主机通过RS485总线控制前端的解码器,来完成对云台、镜头和其它辅助设备的控制。RS485总线是一种半双工的差分串行总线,传输介质为双绞线,最大传输距离为1200米。

标准的RS485总线须采用T型连接,因而标准的解码器布线方法如图3所示。

图3:解码器的T型连接示意图

然而,由于电视监控系统中的其它线缆(视频、音频和报警信号)常常采用星型连接,如果解码器的布线一定要用T型连接,有时会使人感到别扭和不方便。实际工程中,绝大部分的主机对解码器的控制是单向的,即采用单向的RS485传输控制信号,这时对布线的要求就可以不那么严格,大量的实际工程证明解码器的星型连接是可行的(如图4所示)。当然,这种布线方法在解码器数量和最远距离上有所限制,经验数值是,解码器数量10个以内,最远距离400米以下。工程环境的不同,有可能造成实际数值与经验数值的较大差异。单向RS232-RS485转换卡(SE2485)和单向RS232-RS485转换器(SE8485),就是为此功能而设计的。需要强调的是,对于必须要双向通信的RS485系统,布线时只能采用图3所示的T型连接,此时可以选用双向RS232-RS485转换器(SE8485A)。

图4:解码器的星型连接示意图

在中型和大型的电视监控系统中,解码器的数量较多,离主机的距离较远。RS485的布线往往需要采用星型连接和T型连接相结合的方法,才能解决问题。此时,可以选择RS485管理器(SE485H),以及RS485接力器(SE9485),通过增加RS485总线数量和对RS485信号的接力驱动,来解决RS485驱动数量有限和驱动距离不够等问题。

进行RS485总线布线时,最好采用屏蔽双绞线。这是因为双绞线可以抵消大部分的分布参数,双绞程度越大,抵消能力就越强。采用屏蔽层可更有效防止外界信号干扰。

为了达到防雷击的目的,屏蔽双绞线的屏蔽网一端应与解码器的地线(RS232-端,位于RS485B旁)相接;另一端应与系统地线相接。特别对于室外解码器,尤其要注意这一点。

在T型连接系统中,当线路距离较长(500米以上)时,会由于线路阻抗不匹配引起信号反射干扰,可能造成通讯失败。此时需要考虑在最远的两个节点的A、B端上各并接一个120欧的平衡匹配电阻,以保证通讯的正常进行。但是注意不能在其他节点上并接平衡匹配电阻。

我们知道,RS485信号线为两条,一为A,另一为B,一般来说,A应与A相接,B应与B相接。值得注意的是,不同厂家出厂的产品,对A、B的定义不一样,因此在应用中,可以尝试交换A、B的接线(只要A、B不短路,就不会损坏器件),来解决调试不通的问题。

关于RS485驱动负载的数量,一般标准为32个。驱动负载数量还取决于产品所选用的RS485接口芯片,有的能驱动64个负载,有的能驱动128个。SE系列的相关产品采用的都是能驱动64个负载的RS485接口芯片。但在实际工程中,为了通信的可靠性,建议最多接入80%的最大驱动负载数量的负载。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

低功耗逐次逼近型寄存器架构ADC EVAL-AD7679CBZ AD7679评估板

EVAL-AD7679CBZ,评估板,用于AD7679,18位,571-Ksps PulSAR ADC。这些低功耗,逐...
发表于 2020-04-13 09:07 17次阅读
低功耗逐次逼近型寄存器架构ADC EVAL-AD7679CBZ AD7679评估板

针对AD7985的全功能评估套件

EVAL-AD7985EBZ是针对AD7985的全功能评估套件。该电路板以独立模式运行,或与...
发表于 2020-04-13 07:07 8次阅读
针对AD7985的全功能评估套件

485总线的通讯距离和带负载能力

485全名叫做EIA-485也叫做RS-485或者RS485,是隶属于OSI模型物理层的 电气特性规....
发表于 2020-04-12 17:49 53次阅读
485总线的通讯距离和带负载能力

LED驱动具备怎样的特点

LED驱动或LED电源本身是开关电源的一种应用类型,开关电源可称之为LED驱动的“前世”。
发表于 2020-04-12 17:44 18次阅读
LED驱动具备怎样的特点

基于DM1105TS芯片实现数字电视接收PCI卡...

本文阐述了深圳致芯微电子有限公司的DVB TS流接收芯片DM1105芯片构造以及如何基于该芯片构建数....
发表于 2020-04-12 11:39 210次阅读
基于DM1105TS芯片实现数字电视接收PCI卡...

uled电视是什么意思_uled电视值得买吗

uled电视是海信推出的液晶电视技术,uled的U是Ultra缩写,意为极致、超高,寓意为更好的LE....
发表于 2020-04-10 15:21 73次阅读
uled电视是什么意思_uled电视值得买吗

机房监控系统的功能特点及原理解析

机房监控系统是主要是针对机房所有的设备及环境进行集中监控和管理而研制的,其监控对象主要是机房动力和环....
发表于 2020-04-10 15:20 41次阅读
机房监控系统的功能特点及原理解析

ULED电视与OLED电视的区别

目前的ULED也就是量子点电视,也有QLED不同的名称,而且本质来看,依然属于LCD液晶电视,但量子....
发表于 2020-04-10 15:10 143次阅读
ULED电视与OLED电视的区别

AD7944 14位PulSAR模数转换器

EVAL-AD7944FMCZ,评估板,用于评估AD7944 14位PulSAR模数转换...
发表于 2020-04-10 10:35 65次阅读
AD7944 14位PulSAR模数转换器

MATLAB硬件协调降压转换器

我正在尝试为BUCK转换器电源设计运行硬件协同仿真。 反馈部分由比例控制器和PWM黑匣子模块组成,使用matlab X...
发表于 2020-04-10 10:32 37次阅读
MATLAB硬件协调降压转换器

用于评估AD7985 16位PulSAR模数转换器EVAL-AD7985FMCZ

EVAL-AD7985FMCZ,评估板,用于评估AD7985 16位PulSAR模数转换...
发表于 2020-04-10 08:50 107次阅读
用于评估AD7985 16位PulSAR模数转换器EVAL-AD7985FMCZ

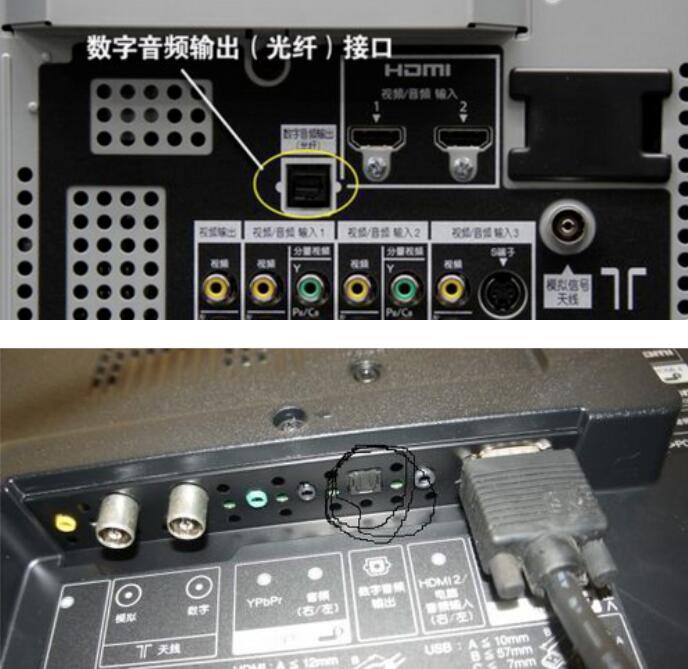

功放机怎么连接电视_功放机怎么连接电脑

本文主要阐述了功放机连接电视和连接电脑的方法。
发表于 2020-04-09 09:36 148次阅读
功放机怎么连接电视_功放机怎么连接电脑

Profibus现场总线技术在监控系统中的应用解...

现场总线是20世纪80年代中期在国际上发展起来的。它应用在生产现场,实现微机化测量设备之间的双向串行....
发表于 2020-04-09 08:37 37次阅读
Profibus现场总线技术在监控系统中的应用解...

太阳能发电站监测系统中嵌入式WEB服务器的意义在哪里

监控系统分2种,C/S模式和B/S模式。C/S模式需要在PC安装客户端,在嵌入式系统上还需要安装服务端,这在设计上...
发表于 2020-04-09 06:07 118次阅读
太阳能发电站监测系统中嵌入式WEB服务器的意义在哪里

采用RS-485总线实现对多台测试装置进行土工膜...

根据国标GB/T17642-1998规定,有效渗流面积A≥200cm2。把高低压仓的口径及网络的有效....
发表于 2020-04-08 09:36 58次阅读
采用RS-485总线实现对多台测试装置进行土工膜...

意法半导体推出VIPer222控制器,可用于多种...

中国,2020年4月7日——意法半导体的VIPer222控制器可用于高达8W的高压电源转换器,具有体....
发表于 2020-04-07 15:21 308次阅读
意法半导体推出VIPer222控制器,可用于多种...

四通道10位并行加载数模转换器AD7805

AD7805四通道,10位并行加载DAC的典型应用。这些器件采用+ 3.3V至+ 5V(±10%)电源供电,并集成了片内基...
发表于 2020-04-07 13:22 821次阅读
四通道10位并行加载数模转换器AD7805

四通道10位并行加载数模转换器AD7805

AD7805四通道,10位并行加载DAC的典型应用。这些器件采用+ 3.3V至+ 5V(±10%)电源供电,并集成了片内基...
发表于 2020-04-07 12:26 196次阅读
四通道10位并行加载数模转换器AD7805

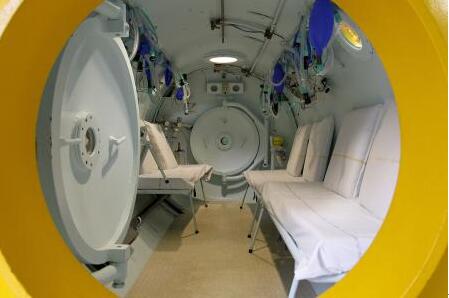

用于高压氧舱体 ( HBOT ) -治疗环境控制...
