基于CAN总线与CAN以太网网关互连系统的设计

2020年04月04日 18:33 次阅读

1、 引言

科技和社会的发展,使20世纪末的全球化市场竞争空前激烈。竞争中的企业逐渐开始实施计算机集成制造系统,采用系统集成、信息集成的观点来组织工业生产。在这个系统中,为实现现场智能设备之间的多点数字通信,计算机测控技术与计算机网络紧密地结合在一起,产生了能在工业现场环境运行、性能可靠、造价低廉的现场总线(FieldBus)技术。

现场总线是用于生产制造现场的最底层通信网络,它实现了微机化的现场测量控制仪器或设备之间的双向串行多节点数字通信。现场总线技术的关键是使自动控制系统与现场设备具备通信能力,将它们连接成网络系统,实现现场通信网络与控制系统的集成。作为网络系统,它具有开放统一的通信协议。

CAN总线就是现场总线技术在工业应用中形成的一个成熟技术标准。它的协议建立在ISO/OSI模型基础之上,但只采用了该模型底层的物理层、数据链路层和顶层的应用层。在大型企业自动化系统中,上层企业管理层和生产监控层一般采用的都是以太网和PC机,而在下层车间现场都是采用现场总线和单片机测控设备。上下两层的沟通,通常采用工业控制机加以太网卡,再加上PC机插槽上的接口卡或并行打印口的EPP接口卡来实现。这种连接方式成本高,开发周期长。针对这种情况,我们设计一种单独的CAN以太网网关互连系统,成功地实现以太网和现有CAN总线网的直接数据互联。

2 、 系统总体设计

CAN总线是一个设备互连总线型控制网络。在CAN总线上可以挂接多达110个设备节点,各设备间可以自主相互通信,实现复杂网络控制系统。但设备信息层无法直接到达信息管理层,要想设备信息进入信息管理层就要通过一种数据网关。

这里我们设计了一个SX52网关用于CAN总线与以太网的互连。系统总体分为三部分:现场测控网络(CAN网络)、嵌入式透明SX52网关、以太网信息管理终端(如监控平台和网络数据库等)。以太网信息管理终端与CAN总线上的CAN节点通过ETHERNET,SX52网关,CANBUS相互通信,其中SX52网关起到核心的异构网络的互连作用。

协议转换是异构网络互连的技术关键和难点,协议转换一般可采用分层转换的方法,自低向上逐层进行。目前互连大都是在网际层或网络层展开的,因而必须对互连层以下各层协议逐层向上转换,这种转换方法的依据是协议分层的基本原理:即低层支持高层,高层调用低层,低层断开连接后,高层连接也随之断开,但高层断开连接却不会影响低层。从网络的分层结构上来看,我们设计的互连系统具有如图一所示的分层结构。以太网上运行TCP/IP协议,它具有应用层、传输层、网络层、以太网数据链路层和物理层;CAN总线具有应用层、数据链路层和物理层,其中应用层由用户自己定义,数据链路层和物理层由CAN协议所定义;SX52数据网关具有物理层、数据链路层和应用层,其应用层也就是ETHERNET与CAN的信息数据交换层,SX52微控制器在此层相互解释并转发这两种不同协议的数据。

在本设计中,SX52网关被设计成了一个透明数据网关,也就是在以太网应用层构建和解析完整的CAN协议数据包,CAN协议数据包作为TCP/IP网络应用层的数据进行传输,它对通信数据的具体实际意义不做任何解释。之所以把数据网关设计成透明式,是基于以下三个方面的考虑:1)透明式网关设计相对不透明网关来说较简单,在硬件上无须扩展大容量的数据存储器用于缓存通信数据;软件上也不用考虑数据的聚集和分发处理,降低了程序设计的复杂度、提高了通信的速度和实时性。2)透明式网关的适应性强,它可以应用于不同的项目要求,而不透明网关则要根据不同要求对网关程序作出不同的修改。3)因为协议转换设计简单,没有较多复杂处理,从而提高了通信的可靠性。

CAN总线网络的最大通信速率为1Mpbs,而以太网现在一般为10Mbps。这里就需考虑两者之间的速度匹配问题,这里可以从两个方面解决这个问题:一是在网关上使用较大的RAM,用来作为通信数据缓冲器,提高网路传输的效率。二是限制以太网向CAN总线传输的数据量,使它小于CAN总线的通信速率。

3 、 CAN协议分析

CAN是遵从OSI模型,按照OSI基准模型,CAN结构划分为两层:数据链路层和物理层。按照IEEE802.2和802.3标准,数据链路层又划分为:

基于CAN总线与CAN以太网网关互连系统的设计

MAC子层运行借助称之为“故障界定实体(FCE)”的管理实体进行监控。故障界定是使判别短暂干扰和永久性故障成为可能的一种自检机制。物理层可借助检测和管理物理媒体故障实体进行监控(例如总线短路或中断,总线故障管理)。LLC和MAC两个同等的协议实体通过交换帧或协议数据单元(PDU—Protocol Data Unit)相互通信。

LLC子层提供的功能包括:帧接收滤波、超载通告和恢复管理。其中,超载通告功能是如果接收器内部条件要求延迟下一个LLC数据帧或LLC远程帧,则通过LLC子层开始发送超载帧最多可产生两个超载帧,以延迟下一个数据帧或远程帧。

按照网络的OSI七层模型来看,CAN总线网络完成了最下面两层协议的工作,即物理层和数据链路层,它们由CAN控制器的硬件实现电平转换和帧的封装。在实际应用中,还需要建立自己的上层协议。这里设计了一种简单实用的“命令项+数据项”结构,其完整数据帧结构如图二所示。

考虑到工业控制中的功能一般不多,因此命令项的长度设定为1BYTE(可以描述256种命令)。在数据项里设置数据长度是考虑到CAN总线是短帧传送(数据帧,每帧数据只有8BYTE),有的命令所需的数据参数可能大于7BYTE,同时很有可能返回的数据也较大,所以,这里设置一个字节的数据长度项,就可使用户定义数据帧长度达到256字节。

4 、 SX52的TCP/IP协议栈的设计

ARP协议可以实现逻辑地址到物理地址的动态映射。以太网接口支持一个唯一的48-bit的物理地址。在SX52中,ARP协议是通过一个“IP地址对应以太网地址”的单登记核实现。当远程主机需要知道它的物理地址时,远程主机会向它发送ARP请求,这时它就会响应这个远程主机的请求,告诉对方自己的物理地址。当应用层需要传输IP数据包时,SX52 ARP协议也可以请求远程目的物理地址。

要传输的Internet数据包数据包在以太网控制器的发送缓冲区中被构建,它使用最近接收到的数据包的目的以太网地址作为发送数据包的目的地址。当然,这可能不是正确的以太网地址,因此,在实际发送数据包之前,ARP协议将检查发送数据包中的IP地址是否存在于ARP核中,如果发送数据包中的IP地址在这个核中,在以太网发送缓冲区中的数据包将使用ARP核中的以太网地址更新,如果不在,则ARP协议将发送一个ARP请求包,然后等待一个应答。一旦这个ARP应答接收到,这个ARP核将使用刚接收到的目标以太网地址更新,接着,等待发送的数据包也将使用这个以太网地址更新,然后被发送出去。如果发送的ARP请求包没有应答,导致ARP定时器超时,这是等待发送的数据包将被废弃,正常的协议栈继续运行。

IP协议是TCP/IP协议族中最为核心的协议。所有的TCP、UDP、ICMP及IGMP数据都以IP数据报格式传输。IP提供不可靠、无连接的数据报传送服务,不能保证IP数据报成功地到达目的地。如果发生某种错误时,如某个路由器暂时用完了缓冲区,IP有一个简单的错误处理算法:丢弃该数据报,然后发送ICMP 消息报给信源端。任何要求的可靠性必须由上层来提供。无连接的意思是IP并不维护任何关于后续数据报的状态信息,每个数据报的处理是相互独立的。这也说明,IP数据报可以不按发送顺序接收。在本设计中,IP协议是针对特殊的应用环境下的合理简化。CAN总线的控制网络是一种短帧、实时网络,所以,IP数据包无须分片(MF=DF=0),同时,设置IP服务类型为一般类型,其头长为20字节,首部长度字段为5,寿命TTL设置为64。

TCP向应用层提供一种面向连接的、可靠的字节流服务。在面向工业控制上的应用时,可以对复杂的TCP协议做合理的简化,因为CAN网络传输速度较快,数据量小且l0Mpbs的以太网传输一般不会发生阻塞,以太网上的主机也会有足够的能力及时处理通信数据。所以可以固定超时与重传的时间为5s,此外RTL8019AS上有两个1500字节的接收缓冲区,且CAN网络为控制网,信息量小,所以可以固定接受窗口为1400字节。设计中采用一般的TCP服务就可以满足应用,所以可以忽略紧急指针和选项和填充字段的值。通过上述的三点简化,实际上大大简化了TCP协议的实现,因为TCP的超时与重传的时间的确定和窗口大小的控制有着较复杂的算法和实现机制。

5、 创新点总结

本文的创新点是针对传统工业控制自动化现场总线连接方式成本高,开发周期长的不足之处,设计一种单独的CAN以太网网关互连系统,成功地实现以太网和现有CAN总线网的直接数据互联。现场总线通过与因特网、企业内部网相连,使自动控制系统与现场设备成为企业综合自动化系统和信息系统的一个组成部分。系统在开放性、互操作性、现场设备智能化、系统结构、对现场环境适应性等性能方面得到了很大的提高,成功实现两个异类网络的数据通信

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

林超文PCB设计项目综合实战_第10课时:布线设计演示:以太网、天线、HDMID、USB

本例详细讲解和演示以太网模块、HDMI、USB、WIFI模块的布线设计。本课程主要讲解:1.以太网模块布线设计2.HDM
发烧友学院发表于 2018-01-03 00:00 1570次阅读
林超文PCB设计项目综合实战_第10课时:布线设计演示:以太网、天线、HDMID、USB

怎么将以太网连接添加到PIC24FJ256GB406

嗨,我们有一个项目正在运行PIC24FJ256GB406(没有RTOS),我记得旧的TCP堆栈在没有PIC32MX上的R...
发表于 2020-04-07 14:30 6次阅读
怎么将以太网连接添加到PIC24FJ256GB406

简化您的以太网设计,第1部分:以太网PHY基础知...

实际上,基础以太网物理层非常简单:如图1所示,它是一种物理层收发器(发射器和接收器),能将一个设备物....
发表于 2020-04-07 10:08 62次阅读
简化您的以太网设计,第1部分:以太网PHY基础知...

怎么利用单片机接入Internet网络?

近年来以单片机(Micro Computer Unit,MCU)为代表的嵌入式系统在工业探测系统、智能仪器、安防系统、智能家电...
发表于 2020-04-07 06:30 19次阅读
怎么利用单片机接入Internet网络?

以太网LAN8720初始化失败停在while (ETH_GetSoftwareResetStatus() == SET);是什么原因?

有没有人知道这是怎么回事儿,有没有可能是RJ45的问题呢?焊接了两块板子一块好使,另一块不好使,唯一不同的就是R...
发表于 2020-04-07 04:35 4次阅读
以太网LAN8720初始化失败停在while (ETH_GetSoftwareResetStatus() == SET);是什么原因?

二层MAC转发原理 交换路由基础知识

ensp使用cloud云桥接到真实物理网络--注意:选择云设备所绑定的网卡-属性-Internet ....
发表于 2020-04-06 10:03 61次阅读
二层MAC转发原理 交换路由基础知识

基于Jupiter处理器的嵌入式网关平台有什么功能?

嵌入式网关是基于Internet技术的分布式设备网络平台的关键。它提供一个不同协议网络通信系统(如RS232接口、RS485...
发表于 2020-04-06 08:03 31次阅读
基于Jupiter处理器的嵌入式网关平台有什么功能?

如何将两个信号映射到同一个引脚?

嗨, 我正在使用ML505板为我的edkproject实现两个以太网精简版内核(软以太网MACcore)。 第一个以太网精简核心...
发表于 2020-04-06 07:22 7次阅读
如何将两个信号映射到同一个引脚?

F407以太网作为TCP服务端通信失败

我用的是原子F407通信试验的程序。  当单片机作为客户端时与pc的调试助手能够连接成功,并且通信。。。。当...
发表于 2020-04-06 04:35 9次阅读
F407以太网作为TCP服务端通信失败

学习以太网有什么推荐的资料?

新项目通信要求用网络,stm32f107主芯片,lwip协议栈,udp模式,但是之前没弄过网络,大侠们有什么推荐的资料不...
发表于 2020-04-06 04:35 6次阅读
学习以太网有什么推荐的资料?

物联网应用程序中常用的六种连接方法介绍

物联网解决方案通常由数百或数千个连接的边缘设备组成。随着更多边缘设备的添加,典型的设计约束(例如成本....
发表于 2020-04-05 17:08 54次阅读
物联网应用程序中常用的六种连接方法介绍

AS-i网络应用于电梯串行通讯中的几大优势分析

串行通讯作为一种新型集中分散电梯控制系统,在国内已经得到广泛应用,较以往集中统一控制系统而言各分控器....
发表于 2020-04-05 09:31 36次阅读
AS-i网络应用于电梯串行通讯中的几大优势分析

基于CAN总线技术实现汽车检测线测控系统的设计

汽车检测站计算机网络系统由现场总线网络和数据处理网络组成,两者通过1台NT服务器进行连接。现场总线网....
发表于 2020-04-05 09:21 66次阅读
基于CAN总线技术实现汽车检测线测控系统的设计

利用PROFIBUS总线实现300C总装车间的安...

整个项目控制系统的实施完全依照IntegraBBDC V1.02标准(奔驰和Siemens合订汽车厂....
发表于 2020-04-05 09:06 92次阅读
利用PROFIBUS总线实现300C总装车间的安...

现场总线控制技术在油田地面生产设施控制系统中的应...

链路设备通过高速主站级网络直接与主站连接,链路设备作为信息的缓冲器以兼顾两个级别网络之间不同的传输速....
发表于 2020-04-05 08:49 45次阅读
现场总线控制技术在油田地面生产设施控制系统中的应...

采用现场总线和PLC技术实现高炉自动化控制系统的...

工业现场总线技术是近几年自动化行业最为关注的技术之一,给各行各业的自动化控制技术带来了一次质的飞跃。
发表于 2020-04-05 08:27 45次阅读
采用现场总线和PLC技术实现高炉自动化控制系统的...

基于Profibus-DP协议和PLC器件实现辊...

  在自动化系统的配置中即要保证系统的先进、可靠、合理性,又要避免过剩功能,降低投资成本。2000年....
发表于 2020-04-05 08:17 36次阅读
基于Profibus-DP协议和PLC器件实现辊...

基于MPC8560微控制器的吉比特以太网物理层协...

随着网络技术的发展,网络通信控制器的应用已经越来越广泛。集成PowerPC微处理器的MPC8560 ....
发表于 2020-04-04 18:03 5次阅读
基于MPC8560微控制器的吉比特以太网物理层协...

CAN总线协议教程|CAN报文分析

CAN协议教程 介绍:CAN总线 CAN总线是广播类型的总线。这意味着所有节点都可以侦听到所有传输的....
发表于 2020-04-03 15:32 86次阅读
CAN总线协议教程|CAN报文分析

如何通过Kvaser Memorator Lig...

The Kvaser Memorator Light HS v2具备一个CAN通道,但有两个CAN报....
发表于 2020-04-03 15:23 23次阅读
如何通过Kvaser Memorator Lig...

采用PLC分布式控制和PROFIBUS总线实现浮...

控制系统的硬件组态采用SIEMENS公司的STEP7和安装软冗余软件包完成。软冗余硬件组态在HARD....
发表于 2020-04-03 10:16 85次阅读
采用PLC分布式控制和PROFIBUS总线实现浮...

采用西门子PLC控制器实现玻璃纤维分公司DCS控...

现场总线系统具有开放性、互可操作和互用性,系统结构高度分散性,对环境的较强适应性等特点,同时还具有节....
发表于 2020-04-03 09:54 74次阅读
采用西门子PLC控制器实现玻璃纤维分公司DCS控...

采用西门子PLC器件和工控机实现全连轧棒材生产线...

现场总线技术是当今世界各国都在关注的热点课题,以现场总线为基础的全数字控制系统将成为2l世纪自动化控....
发表于 2020-04-03 09:50 75次阅读
采用西门子PLC器件和工控机实现全连轧棒材生产线...

测控管一体化的工业控制网络在连铸机中的应用

现场总线Profibus现场级一方面能满足生产过程中传感器/执行器领域的通信需求,另一方面又具有单元....
发表于 2020-04-03 09:41 37次阅读
测控管一体化的工业控制网络在连铸机中的应用

基于总线技术实现皮带输送自动化集中控制系统的设计

PROFIBUS现场总线是一种国际化、开放式异步通讯标准,于1996年被批准为国际标准,符合IEC6....
发表于 2020-04-03 09:23 70次阅读
基于总线技术实现皮带输送自动化集中控制系统的设计

HDMI和以太网应用程序,使用什么微控制器微处理器?

大家好,我正在处理一个应用程序,我必须从以太网接收文本/字符串数据,然后通过HDMI显示接收到的文本/字符串输出...
发表于 2020-04-03 09:07 18次阅读
HDMI和以太网应用程序,使用什么微控制器微处理器?

为什么以太网MAC如此难以处理?

好吧,我知道不是麦克,是我。我在PIC32 MZ2048 EFG064上对MAC进行了实验,因为我想将特定的堆栈移植到它上...
发表于 2020-04-03 07:37 23次阅读
为什么以太网MAC如此难以处理?

Linux以太网怎么实现远程数据采集系统?

我们生活在一个五彩缤纷的模拟世界,而在数字化高速发展的今天,如何将模拟的信号 转化到数字领域显得尤其重要,这就需...
发表于 2020-04-03 07:22 133次阅读
Linux以太网怎么实现远程数据采集系统?

全光纤网企业布线的优点

光纤以太网,以光纤传输为主。POL采用PON技术,提供二层传输网络,提供到用户终端的千兆接入。以一根....
发表于 2020-04-02 18:02 294次阅读
全光纤网企业布线的优点

物联网如何满足跨行业需求

短程连接技术为软件开发人员提供了另一种将设备连接到互联网的方式。最流行的短程技术是Wi-Fi、蓝牙和....
发表于 2020-04-02 11:36 133次阅读
物联网如何满足跨行业需求

基于Modbus协议和PLC器件实现分布式系统通...

本系统构成如图1,其中略去了现场仪表信号的采集、控制部分。系统上位机采用横河CS3000型DCS集散....
发表于 2020-04-02 10:23 369次阅读
基于Modbus协议和PLC器件实现分布式系统通...

基于FCS和工业以太网和PLC器件实现料香配送控...

在烟草行业中,卷烟的质量及品质主要由不同品质烟叶掺兑比例及所施加的料液及表香来决定。其中料香生产中的....
发表于 2020-04-02 10:14 82次阅读
基于FCS和工业以太网和PLC器件实现料香配送控...

2019年以太网光模块的全球销售情况分析

就在新冠病毒大流行前,光互连的需求非常强劲,光模块的销量在2019年第四季度创下了新纪录。然而,如下....
发表于 2020-04-02 10:04 53次阅读
2019年以太网光模块的全球销售情况分析

profibus总线的网络特性及实现水厂快滤池...

70年代以前,控制系统中采用模拟量对传输及控制信号进行转换、传递,其精度差、受干扰信号影响大,因而整....
发表于 2020-04-02 10:03 252次阅读
 profibus总线的网络特性及实现水厂快滤池...

CAN总线的原理、通信接口设计及在航天卫星中的应...

本文在分析can总线航天应用的基础上,从硬件原理设计、cpu与can总线接口实现以及can总线通信软....
发表于 2020-04-02 09:53 124次阅读
CAN总线的原理、通信接口设计及在航天卫星中的应...

composbus/s现场总线的特点及实现发动机...

可编程序控制器(plc)现场通讯网络是plc开发应用的一个重要方向,能使plc在工业现场获得了更大应....
发表于 2020-04-02 09:48 77次阅读
composbus/s现场总线的特点及实现发动机...

基于s7-300 PLC器件和总线技术实现煤气回...

莱钢集团股份公司所属炼钢厂是该公司支柱单位,应生产要求,对原煤气回收自控系统进行改造,原有的煤气回收....
发表于 2020-04-02 09:41 93次阅读
基于s7-300 PLC器件和总线技术实现煤气回...

通过CAN总线实现UPS通信网络的数据采集与监控...

随着网络的普及,网络的可靠性越来越受到人们的关注,而影响网络可靠性的关键是网络系统中的电源系统的可靠....
发表于 2020-04-02 09:28 102次阅读
通过CAN总线实现UPS通信网络的数据采集与监控...

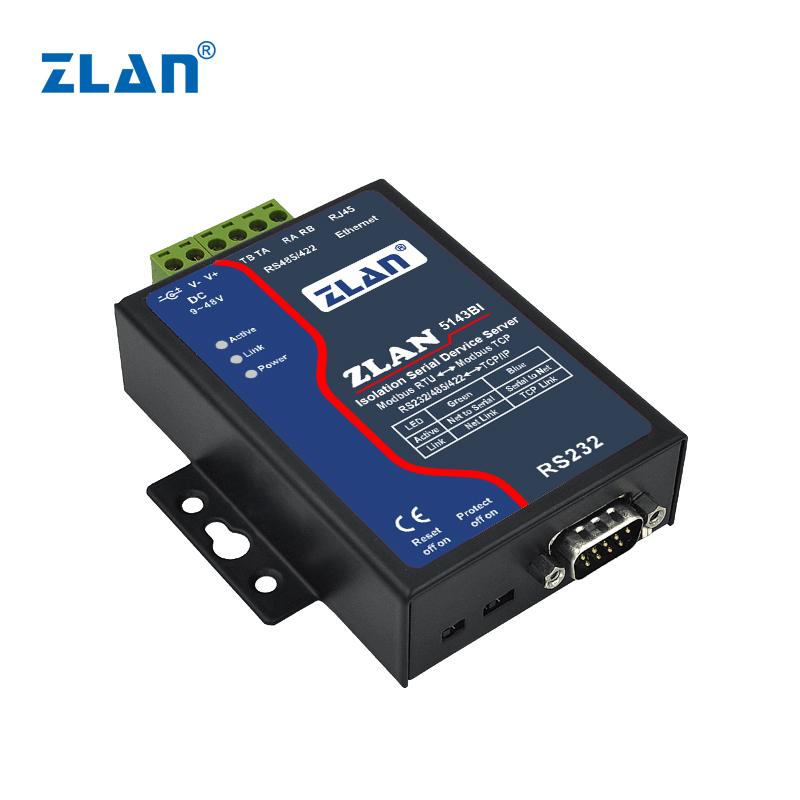

串口服务器485转以太网
