LonWorks现场总线的特点及在应用中的两种通信方式介绍

2020年03月27日 10:36 次阅读

本文介绍了利用LonWorks现场总线代替原有的现场工业控制总线。利用LonWorks底层的显形报文格式和广播方式将原来的通信协议转换成LonWorks的通信协议,把LonWorks作为通信协处理机使用,利用LonWorks的并行口与控制器如8031、80C196进行数据交换。解决了原有控制网络通信速度慢、拓扑结构不合理的问题,这种应用方法对原有的硬件不需要做大的修改,软件方面也只改通信部分,控制软件可以不变。这样即可以提升控制网络的性能,又可以减少人力物力,是LonWorks现场总线的一个典型应用方法。

一、概要

交通部上海船舶运输科学研究所于1989年开始研制实时船用网络系统,历时3年,于1991年研制成功,命名为船用2+实时网络系统,并首次应用于南海904运输补给舰,目前已用于多艘舰船,有远望3号、053舰等。至今为止,形成了船用控制网络的批量产品。在当时由于现场总线技术还未开始应用,使得2+网络添补了国内船用控制网络的一个空白,并形成产品推广使用了多年。现在看来,2+网络系统在船舶控制系统中还是起作主要作用。使得船舶控制从单机转变为网络型自动控制。2+网络系统的拓扑结构见图1,从图中可以看出,这种树形的网络结构不尽合理,通信总机肩负着很重要的任务,可靠性要求很高。从控制机到控制机最远的路由要通过3个交换机,造成通信时间加长,实时性不高。随着现场总线技术的不断完善,选用一种能结合我国实际的现场总线技术代替船用控制网络已非常必要。

LonWorks现场总线的特点及在应用中的两种通信方式介绍

二、LonWorks现场总线的特点:

LonWorks技术的核心是神经元芯片(Neuron chip),它由美国摩托罗拉公司和日本东芝公司生产,有以下几个特点:

(1) LonWorks技术的基本元件——Neuron芯片,同时具备了通信与控制功能,并且固化了ISO/OSI的全部七层通信协议,以及34种常见的I/O控制对象。

(2) 改善了CSMA,LonWorks称之为Predictive P-Persistant CSMA。这样,在网络负载很重时,不会导致网络瘫痪。

(3) 网络通信采用了面向对象的设计方法,LonWorks技术将其称之为“网络变量”。使网络通信的设计简化成为参数设置。这样,不但节省了大量的设计工作量,同时增加了通信的可靠性。

(4) LonWorks技术的通信的每帧有效字节可以从0到228个字节。

(5) LonWorks技术的通信速度可达1.25MBps(此时有效距离为130M)。

(6) LonWorks技术一个测控网络上的节点数可以达到32000个。

(7) LonWorks技术的直接通信距离可以达到2700m(双绞线,78KBps)。

(8) 针对不同的通信介质有不同的收发器和路由器。

(9) 有LON-WEB网关,可以连接INTERNET。

三、 应用方法:

目前LonWorks现场总线技术已经在国内开始应用。但多采用网络变量的方式进行数据通信,其主要优点在于:软件编程方便、可采用标准的网络变量便于今后和其它标准的LonWorks设备进行通信。但采用网络变量通信是要用LONMAKER软件进行网络变量的现场绑定(BIND),必须要在现场配备一台PC机进行网络变量绑定,对于只有几个节点的控制对象来说,势必要增加设备的投资。如果在设备运行过程中遇到节点损坏需要更换节点时,又要重复做一遍节点的网络变量绑定。这就要对最终用户的维修人员进行培训,教会他们用LONMAKER软件进行网络变量的现场绑定。对于技术水平不高的用户,只好由开发人员亲自到现场进行维护。这大大提高的控制设备的维护成本。

在LonWorks的应用过程中,可采用两种通信方式即网络变量通信和显形报文通信。根据各自通信特点我们选用显形报文通信方式。采取显形报文通信方式最大的好处在于系统安装配置时不需要绑定,便于现场用户的安装和维护。显形报文通信的数据包和长度可以由用户定义,就可以突破LonWorks关于每个控制节点不能超过63个网络变量的限制。通过显形报文还可以在不同的网络之间进行协议和路由的转换。但采取显形报文通信也有其不足之处:控制网络系统成了封闭系统,不能和其他LonWorks产品进行互连,另外软件的编制过程也较为复杂,要增加相应的用户协议。

下面是利用显形报文进行数据块传送的一个例子:

msg_tag motor;

#define MOTOR_ON 0

typedef enum {

MOTOR_FWD,

MOTOR_REV

} motor_dir;

struct {

long motor_speed;

motor_dir motor_direcTIon;

int motor_ramp_up_rate;

} motor_on_message;

when (some_event){

msg_out.tag=motor;

msg_out.code=MOTOR_ON;

motor_on_message.motor_direcTIon=MOTOR_FWD;

motor_on_message.motor_speed=500;

motor_on_message.ramp_up_rate=100;

memcpy(msg_out.data,&motor_on_message,

sizeof(motor_on_message));

msg_send();

具体在实现过程中,我们采用INTEL的80C196作为现场级的CPU进行控制对象的数据采集和现场控制,而利用LonWorks作为通信协处理器进行现场的数据传输。在80C196和3150采用并行口进行数据交换,交换的速度可达到100KBYTE/S以上,远远超过LonWorks双绞线的78K的通信速率。对各个控制点之间的通信采用了广播方式定时进行广播通信,一个数据采集点把现场实时采集到的数据广播给控制网络上的其他节点,其他节点都同时收到这个采集点发来的数据,需要的数据可以保存下来,而不需要的数据就放弃。这种通信方式与主从式通信方式比较可大大减少网络上的数据通信量,提高网络的数据流量,大大提高通信的传输效率。

在3150控制模块的选用上,原来采用ECHELON公司的控制模块Model 55020-10,但是在应用过程中发现这个模块无外部扩展内存(RAM),作为通信协处理器使用要求有大量的数据缓冲区进行数据交换,而仅仅利用3150内部的2K RAM容量是远远不够的(运行时系统还要占掉800多个字节)。在这种条件下,我们自己设计了一块3150控制模块,与55020-10兼容,在这基础上增加了24K的外部RAM,这样可以增加3150发送和接收缓冲区的数量,使得控制模块的功能大大增强。采用这种方法,圆满地解决了3150通信协处理器的数据通信和交换的功能。

四、几点体会:

在LonWorks的应用过程中,我们也觉得该系统有些不足之处。

1. 3150的CPU处理运算能力差:

由于3150开发时间较早,当时采用8位数据处理是局限于当时情况,而在微处理机发展飞快的今天再采用当时的技术已嫌落后。

2. 3150的CPU处理速度慢:

3150最快采用10MHZ主频,对于在工业高速控制场合这种速度不能满足控制要求。

3. 3150CPU在10MHZ主频下的IO输入输出操作指令速度为60us,这只能用于如智能化大楼等低速控制场合。

4. ECHELON公司提供了PC机上的LonWorks网络接口卡,而给用户的驱动程序并没有给出其具体的功能调用,不利于用户进行二次开发。

5. 开发系统的费用太高,一套基本的开发系统要10万元以上,不符合国情,不利于LonWorks系统的推广。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

四轴机器人编程与应用

主题简介:本次直播主要讲解四轴机器人控制器基本原理及组成。四轴机器人的核心技术内嵌人工智能算法的工业级运动控制技术和伺服
发烧友学院发表于 2018-10-30 00:00 13646次阅读
四轴机器人编程与应用

可编程控制器的结构组成以及原理分析

可编程逻辑控制器,其英文全称为Programmable Logic Controller,简称PLC....
发表于 2020-03-27 14:12 5次阅读
可编程控制器的结构组成以及原理分析

关于MCC Lin驱动程序库V2.3的问题

MCC LIN LIABARARY V2.3修正了2.2.2i在PIC16F1718上在LIN驱动程序V2.3上的中断字段检测失败,...
发表于 2020-03-27 10:30 10次阅读
关于MCC Lin驱动程序库V2.3的问题

基于总线技术和以太网改造制丝线控制系统的设计方案

制丝生产线是卷烟生产的第一道工序,包括叶丝生产线和梗丝生产线,其目的是将复烤厂加工后的烟叶及烟梗分别....
发表于 2020-03-27 10:28 36次阅读
基于总线技术和以太网改造制丝线控制系统的设计方案

采用INTTERBUS及MODBUS现场总线技术...

INTERBUS现场总线由德国Phoenix Contact 公司开发,INTERBUS Club俱....
发表于 2020-03-27 10:20 32次阅读
采用INTTERBUS及MODBUS现场总线技术...

受新冠疫情的影响全球5G手机的核心元器件量产将会...

射频元件是5G网络建设、5G手机的核心元器件,因此Skyworks的示警具有一定的参考意义。
发表于 2020-03-27 10:16 24次阅读
受新冠疫情的影响全球5G手机的核心元器件量产将会...

编程DDR内存控制器

在Xilinx TRM中,他们已经提供了这个示例程序......这是实际的写入方式还是仅供参考......如果有人知道他的请告诉...
发表于 2020-03-27 09:56 10次阅读
编程DDR内存控制器

应用CAN总线为烟气脱硫工艺设计微机监控系统

锅炉烟气经除尘后,温度约为150℃,然后经热交换器将其送入湿式反应器系统,气相的SO2在有NH3存在....
发表于 2020-03-27 09:43 30次阅读
应用CAN总线为烟气脱硫工艺设计微机监控系统

采用CAN总线实现宝莱车驱动系统的设计应用

随着人们对汽车动力性、操纵稳定性、安全性和舒适性的不断追求,现代汽车上安装了很多电子控制设备、电子部....
发表于 2020-03-27 09:37 28次阅读
采用CAN总线实现宝莱车驱动系统的设计应用

采用现场总线技术的NETWORK-6000+控制...

NETWORK-6000+分散控制系统,其分散处理单元(DPU)T940X的CPU采用Pentium....
发表于 2020-03-27 09:29 27次阅读
采用现场总线技术的NETWORK-6000+控制...

LM5005引脚功能_LM5005内部方框图

LM5005是美国国家半导体公司(NS)日前推出的一款高电压降压稳压器芯片,LM5005高频降压稳压....
发表于 2020-03-27 09:13 13次阅读
LM5005引脚功能_LM5005内部方框图

u-blox产品,GCF首款认证的物联网芯片

通信模块大厂u-blox宣布,物联网芯片UBX-R5获得全球认证论坛(Global Certific....
发表于 2020-03-26 23:35 270次阅读
u-blox产品,GCF首款认证的物联网芯片

美国半导体行业协会表示芯片产业必须保持正常运行

美国半导体行业协会指出,目前正在与美国国土安全部合作完善上周发给各州和地方官员的指南。
发表于 2020-03-26 16:31 248次阅读
美国半导体行业协会表示芯片产业必须保持正常运行

SD6863典型应用电路图

SD6863是杭州士兰微电子出品的一款用于开关电源的内置高压MOSFET电流模式PWM+PFM控制器....
发表于 2020-03-26 16:19 71次阅读
SD6863典型应用电路图

芯片上的角膜3D打印设备可模拟眨眼

据外媒New Atlas报道,尽管科学家已经成功地制作出了各种“ 芯片上的器官 ”模型,但眼睛却特别....
发表于 2020-03-26 15:27 187次阅读
芯片上的角膜3D打印设备可模拟眨眼

旷视Brain++致力于让一部分企业先实现AI+

一直以来,AI的生产力被高昂的算力成本、人才成本所掣肘,AI技术往往成为众多企业的成本中心而非价值中....
发表于 2020-03-26 14:55 216次阅读
旷视Brain++致力于让一部分企业先实现AI+

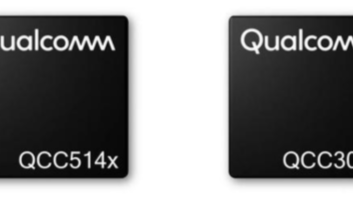

高通最新研发的芯片可以使新的无线耳机噪音消除标准

高通公司宣布了一款专为无线耳机设计的新型蓝牙芯片,QCC514x和QCC304x SoCs。
发表于 2020-03-26 14:34 293次阅读
高通最新研发的芯片可以使新的无线耳机噪音消除标准

意法半导体推出USB-C控制器IC产品系列产品,...

中国,2020年3月25日——STUSB4500L是意法半导体USB-C控制器IC产品系列新推出的一....
发表于 2020-03-26 13:46 645次阅读
意法半导体推出USB-C控制器IC产品系列产品,...

高通面向真无线耳机产品推出两款芯片,支持混合主动...

3月25日消息,高通正式宣布推出下一代超低功耗蓝牙SoC,创新的高通TrueWireless Mir....
发表于 2020-03-26 13:42 217次阅读
高通面向真无线耳机产品推出两款芯片,支持混合主动...

可编程逻辑控制器的主要系统模块及其功能介绍

数十年以来,可编程逻辑控制器(PLC)始终是工厂自动化和工业过程控制有机组成的一部分。
发表于 2020-03-26 11:47 52次阅读
可编程逻辑控制器的主要系统模块及其功能介绍

CC-Link网络的特点及实现并条生产系统的结...

如图1所示为ASFA306型并条机的工艺过程,并条机机后是导条架,下面每侧各放6个或8个喂入棉条筒1....
发表于 2020-03-26 10:41 52次阅读
 CC-Link网络的特点及实现并条生产系统的结...

can dapic30f中的外部晶体问题

我已经用内置晶体建立了dspic30f和DSP Texas控制器之间的通信,但是当我更换外置晶体时,我的can总线进入总线错误...
发表于 2020-03-26 10:41 18次阅读
can dapic30f中的外部晶体问题

基于现场总线技术对连铸机的网络结构和自动化系统进...

近年来,钢铁行业竞争日渐激烈,而企业只有不断进行技术改造,提高产品质量,降低生产成本,才能获得进一步....
发表于 2020-03-26 10:24 45次阅读
基于现场总线技术对连铸机的网络结构和自动化系统进...

边缘人工智能芯片是如何发光的

边缘人工智能芯片的普及很可能将推动消费者和企业发生显著改变。
发表于 2020-03-26 10:22 30次阅读
边缘人工智能芯片是如何发光的

基于CC-Link现场总线实现智能建筑楼宇的自控...

安全、可靠供电是智能建筑正常运行的先决条件。本系统根据需要将电压、电流、功率因数和频率传感器将电压、....
发表于 2020-03-26 10:04 62次阅读
基于CC-Link现场总线实现智能建筑楼宇的自控...

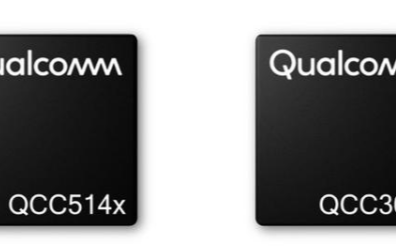

高通正式发布全新一代无线蓝牙耳机芯片 可实现混合...
