迈来芯LIN总线网关器件 破除了 LIN总线上只能接16个器件的魔咒

2018年05月22日 07:18 次阅读

迈来芯公司的LIN到LIN网关,其克服了典型LIN总线上只能接16个器件的局限性。每个MLX81120作为一个LIN从动器件连接到主LIN总线上,并直接由车身控制模块(BCM)进行控制。该新器件允许在主LIN总线上最多挂接16个LIN RGB从模块,从而允许多达196个LED照明器件通过LIN总线连接到单个BCM上。

迈来芯LIN总线网关器件 破除了 LIN总线上只能接16个器件的魔咒

这款功能齐全的第二代LIN到LIN网关基于流行的MLX16 RISC CPU应用控制器。该16位MCU包括32kB闪存(带ECC)、16kB ROM、2kB RAM和一个380b EEPROM(带ECC)。ROM当中预装了LIN驱动程序、引导加载程序、数学库和RGB颜色混合算法。

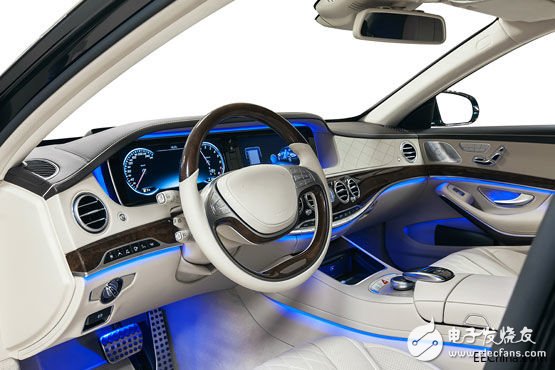

这款LIN从动协议控制器的工作速率高达19.2kBaud,符合LIN 2.x和SAE J2602协议。该模块可自主处理数据帧,从而确保对主应用程序的中断非常少。MLX81120还包括一个主从LIN收发器,二者都兼容LIN 2.x和SAE J2602协议。第二个主收发器能够在汽车内实现分散式环境照明架构,从而我们可以轻松地为不同车型或设备选项添加和/或更改照明功能,而无需改变复杂的车身控制模块或照明ECU。

该器件内置丰富的I/O功能,包括四根高压I/O线、16位PWM输出、可中断输入和一个带集成预驱动器的10位ADC。MLX81120具有一个高效的稳压器,在睡眠模式下仅消耗20μA电流。其他功能包括LED温度补偿、LED漏电补偿/控制以及一个一体化的电池和温度监控器。

灵活、可配置的MLX81120可以通过闪存配置来满足客户需求,对于LIN RGB只需使用三个外部器件,从而能够节省电路板空间并降低解决方案成本。

迈来芯(Melexis)公司照明产品线经理Michael Bender表示:“汽车应用是迈来芯的一大核心市场。随着照明解决方案不断发展(特别是在车舱内),设计人员告诉我们,他们需要能够有一种简单的方式来克服LIN总线的架构限制。MLX81120完全可以满足要求,能够针对未来的使用案例提供照明总线的分段和扩展。此外,该器件显著降低了电路板空间(和成本),同时提供了许多有用的功能以及保护。例如,即使添加了大量照明功能,控制模块也可以保持尽可能简单。”

MLX81120提供-40℃至+125℃的汽车温度范围,容纳在小型DFN4x4 12引脚封装中。该器件可作为PPAP样品供货,并提供一个有用的演示板及开发软件。
