基于DPS技术传感器芯片实现摄像机应用系统的设计

2020年11月19日 10:57 次阅读

随着安防监控市场的发展,单纯进行白天监控的摄像机已经不能满足市场的需求。这种情况下能够同时对白天和夜晚进行监控的摄像机也就应运而生了。口前市场上所出现的日夜型摄像机都是通过在夜晚加装红外灯来达到夜晚监控的目的,而且白天和夜晚两种模式不能进行自动切换。基于DPS技术摄像机的传感器有一特殊功能,就是通过判断进入传感器的光照度,能够提供给处理器白天/夜晚的信号。通过自动控制电路利用此信号可以控制滤光片驱动开关动作。此方案具有设计成本小、系统工作稳定等优点。

1系统运行原理

系统结构如图1所示,DPS摄像机通过传感器芯片获取光信号,从而根据设定的阈值来判断白天/夜晚模式,这里传感器对光照度判断的阈值我们可以通过OSD菜单对它进行设置。这样就可以针对不同的环境来设置不同的阈值使得摄像机能够运行更平稳,不至于出现误动作。摄像机的GPIO口会输出一个从高电平到低电平的转换信号给自动控制电路,自动控制电路根据从摄像机输出的信号来驱动滤光片开关转动,使得开关能自动调节到合适的镜片,最人限度地保证进光量。此外存摄像机内部也提供了检测程序,一旦摄像机进入夜晚模式,可根据用户的要求自动把图像转换为黑白图像,以增加图像的清晰度;同时在摄像机中加入图像增强去躁功能,当进入夜晚模式下,这个功能能够更好的发挥作用。

基于DPS技术传感器芯片实现摄像机应用系统的设计

2系统硬件设计

2.1滤光片驱动开关

系统的硬件设计的主要任务就是为滤光片驱动开关来设计驱动电路,为此,我们先要了解驱动开关的要求,其实例图片如图2所示,它是有一个电机来控制两个滤光片的自动切换,在白天模式下,使用如图右边的红外滤光片,在夜晚模式下,开关会切换到左边的增透镜片,可以最大限度的增加进光量。电机只需要DC3.3V/50mA的驱动条件。并且器件符合国际环保Rohs标准。

2.2驱动电路设计

当DPS摄像机监控的环境由白天转入夜晚时,处理器的GPIO口会输出一个从高电平到低电平的一个转换,然后保持在低电平;同理,当环境由夜晚模式转入白天模式时,GPIO口也会出现一个从低电平到高电平的转换。利用GPIO口电平的这种变换,来驱动一个滤光片开关来进行来回切换。如图3所示,摄像机输出的信号从IN口输入,首先经过Q1使信号翻转,然后通过两个比较器对信号进行比较,使得在IN信号在发生转换的时候,从比较器输出的两路信号有一个宽度压差。最后通过4个MOS管驱动滤光片开关。4个MOS管成互补方式,在任一时刻只有两个工作,保证滤光片开关的正反转工作。

在驱动电路中,使用单电源供电,电源输入使用DC12V,使用两个DC-DC转换模块LM7805、LT1086CT-3.3,最终使电压稳定在3.3V。图中所有的V+均为3.3V。

从夜晚模式转到白天模式的输出如图4所示。输出一个宽度约为500ms的矩形脉冲,驱动滤光片开关翻转,使得镜片调节到红外滤光片;同理,如果是从白天模式转换为夜晚模式,输出的宽度相同,但极性相反,使开关向反方向转动。

3系统软件的设计

系统的软件部分包括对系统的初始化,进行图像的增强去躁功能等,进而增加夜晚模式时图像的清晰度。其结构流程图如图5所示,系统的初始化工作包括系统增益、系统转换延时等,其具体没置如下列的语句:

初始化完成后转入检测用户是否设置在黑夜模式时转化为黑白模式,缺省值为彩色模式;然后检测用户设置的白天/夜晚模式的阈值,并对阈值进行判断,如果小于阈值则认为系统进入黑夜模式,自动调用图像增强去躁程序,如果大于此阈值,则系统处于白天模式。

其中图像增强去跺程序是系统进入黑夜模式,系统图像出现噪声,雪花点增多增大,图像边沿模糊等情况出现时,对图像进行优化而编写的代码,具体采用众数滤波方式来去除图像噪声,众数滤波就是用众数值取代原来的灰度值,其优点是去躁的同时又可以较好的保留并锐化边缘部分。相比较中值滤波,均值滤波等去躁效果较好;此外采取微分锐化来对图像进行优化。

4结束语

通过对系统进行测试,已经能够应用于实际工程。基于对系统不断优化的考虑,拟对系统的硬件进行优化,把目前的滤光片开关的机械装置更换为电子类型,以增加其使用寿命和稳定性;同时对系统图像增强程序的算法进一步优化,使用更高效,效果更明显的算法。

责任编辑:gt

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

DHT11温湿度传感器-基于51单片机程序设计

本视频教程一共60分钟,分为了10集。不但分析了DHT11手册上的时序波形,而且用示波器实测了示波器上的波形。在程序设计
发烧友学院发表于 2017-10-28 00:00 11513次阅读
DHT11温湿度传感器-基于51单片机程序设计

工业智能化的发展离不开物联网无线传感器

在新的工业经济环境下,工业领域的结构演变和调整为经济增长提供了新的动力。特别工业4.0概念被提出后,....
发表于 2020-11-19 18:27 27次阅读
工业智能化的发展离不开物联网无线传感器

汉威科技任红军:物联网时代传感器就好比触须

导语 随着物联网的发展,传感器产业也将迎来爆发,传感器是物联网采集数据的关键组件,扮演着不可或缺的角....
发表于 2020-11-19 18:01 76次阅读
汉威科技任红军:物联网时代传感器就好比触须

自动驾驶如何克服雾天?双雷达技术成关键

现有的自动驾驶技术主要通过 LiDAR 和雷达来检测前方道路上遇到的障碍物,但这两种系统都不善于在雾....
发表于 2020-11-19 15:43 32次阅读
自动驾驶如何克服雾天?双雷达技术成关键

变送器是什么东西_变送器的作用是什么

变送器是从传感器发展而来的,凡是能输出标准信号的传感器。标准信号是指物理量的形式和数量范围都符合国际....
发表于 2020-11-19 15:33 9次阅读
变送器是什么东西_变送器的作用是什么

润石科技:7款电源管理芯片新品即将上市

2021中国IC风云榜“年度新锐公司”征集现已启动!本奖项旨在表彰本年度行业异军突起的新兴企业,入围....
发表于 2020-11-19 14:07 109次阅读
润石科技:7款电源管理芯片新品即将上市

恒温恒湿培养箱是什么,它的应用领域有哪些

恒温恒湿培养箱是由托普云农研发供应的,该仪器有着精准的温度湿度控制系统,它为产业研究、生物技术测试提....
发表于 2020-11-19 13:52 8次阅读
恒温恒湿培养箱是什么,它的应用领域有哪些

一体化安防综合监控管理平台的构建与功能实现

可以适合与已经安装了数字或模拟监控系统的监控场所。实现对报警信号和报警图像信号的采集。
发表于 2020-11-19 11:47 107次阅读
一体化安防综合监控管理平台的构建与功能实现

蓝牙技术应用爆发出了勃勃生机

在位置服务方面,蓝牙是开发者的首选技术,可助力创建用于地标信息和物品追踪的接近类解决方案,以及用于资....
发表于 2020-11-19 11:12 58次阅读
蓝牙技术应用爆发出了勃勃生机

第四代人工智能离我们还有多远?

人工智能是一项正在改变所有社会地位的创新。它是一个范围广泛的工具,使个人能够重新评估我们如何整合数据....
发表于 2020-11-19 11:03 127次阅读
第四代人工智能离我们还有多远?

热导式气体传感器的工作原理

导热气敏材料根据不同可燃性气体与空气导热系数的差异来测量气体浓度。通常导热系数的差异通过电路转化为电....
发表于 2020-11-19 11:02 59次阅读
热导式气体传感器的工作原理

消息称苹果正在测试一款AR眼镜原型机

据外媒 Appleinside 报道,苹果周二通过两项新专利,皆与传闻中正在研发的头戴式显示设备(H....
发表于 2020-11-19 10:53 83次阅读
消息称苹果正在测试一款AR眼镜原型机

关于中国汽车电子产业发展背景的详细分析

1.多重刺激政策措施保障汽车市场稳定发展 2020年,由于新冠疫情影响、商业周期低迷、汽车市场需求不....
发表于 2020-11-19 10:16 79次阅读
关于中国汽车电子产业发展背景的详细分析

ams霍尔传感器发售量超过7.5亿颗,其成功秘诀...

霍尔的磁性传感器在电子系统中使用了数十年,霍尔传感器及初步应用提供了最基本的开关功能为例,当你着盖你....
发表于 2020-11-19 09:44 18次阅读
ams霍尔传感器发售量超过7.5亿颗,其成功秘诀...

气压传感器与扫地机器人的结合将会产生怎样的效果

近日,博世集团的子公司Bosch Sensortec为扫地机器人加上压力传感器的解决方案,加上一个气....
发表于 2020-11-19 09:39 41次阅读
气压传感器与扫地机器人的结合将会产生怎样的效果

传感器技术的应用将促进传统家电的智能化转型

在IoT时代下,传感器是物联网感知层的核心,是构成物联网的关键元素。目前,全球传感器约有2.2万余种....
发表于 2020-11-19 09:28 51次阅读
传感器技术的应用将促进传统家电的智能化转型

罗技发布迄今为止最轻和最快的专业游戏鼠标

今日,罗技发布G系列新无线游戏鼠标G PRO X SUPERLIGHT。
发表于 2020-11-19 09:27 85次阅读
罗技发布迄今为止最轻和最快的专业游戏鼠标

带超声波传感器和Atmega328p的自动洗手模...

2层PCB 71.4 x 93.7 mm FR-4、1.6 mm,1,带铅的HASL,绿色阻焊剂,白....
发表于 2020-11-19 09:24 53次阅读
带超声波传感器和Atmega328p的自动洗手模...

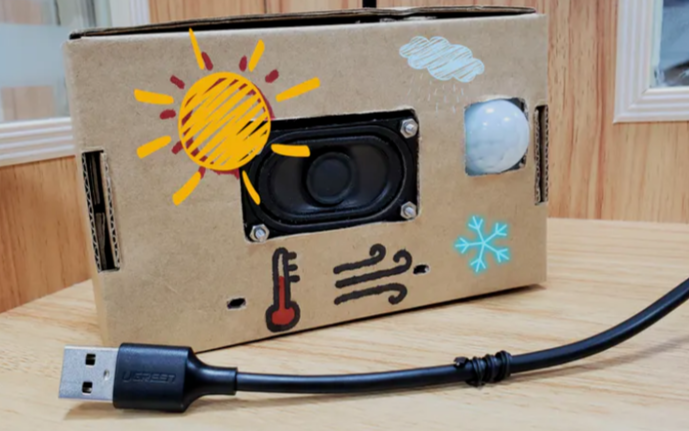

基于树莓派3B的气象站设计

这是一个可以告诉您任何城市的天气状况的气象站。 硬件组件: 树莓派3B +1个 语音互动帽1个 PI....
发表于 2020-11-19 09:21 51次阅读
基于树莓派3B的气象站设计

人脸识别攻击技术和反欺骗技术

由于计算机科学和电子技术的迅速发展,如今,就市场份额而言,人脸识别正成为仅次于指纹的全球第二大生物特....
发表于 2020-11-18 18:15 295次阅读
人脸识别攻击技术和反欺骗技术

Arduino Nano 33 BLE Sens...

在本文中,我们将带您了解一个更为简单的端到端教程:使用 TensorFlow Lite Micro ....
发表于 2020-11-18 17:21 85次阅读
Arduino Nano 33 BLE Sens...

烨映电子欲成为全球MEMS热电红外传感器行业的领...

2021中国IC风云榜“年度新锐公司”征集现已启动!入围标准要求为营收过亿元的未上市、未进入IPO辅....
发表于 2020-11-18 16:53 448次阅读
烨映电子欲成为全球MEMS热电红外传感器行业的领...

三大因素促使边缘AI成“新宠”

5G让万物互联成为可能,海量数据的产生在给网络带来巨大压力的同时,也进一步把算力的需求推到了边缘端。....
发表于 2020-11-18 16:51 442次阅读
三大因素促使边缘AI成“新宠”

可伸缩分布式光纤传感器:让人工智能更像人

一直以来,对于智能机器人的改进都是科学家致力探索的重要方向。对于智能机器人的传感部分来说,智能传感器....
发表于 2020-11-18 16:40 182次阅读
可伸缩分布式光纤传感器:让人工智能更像人

智能化时代之下传感器产业已成为布局的重点

传感器作为信息时代的感知层,是物联网、大数据、智能制造、智慧城市等领域的基础和数据来源,其发展和应用....
发表于 2020-11-18 16:12 19次阅读
智能化时代之下传感器产业已成为布局的重点

我们为什么要选择工业温湿度传感器,它有哪些优势

如今,温湿度传感器逐渐从工厂走进千家万户,在现在社会中被使用的越来越多,越来越受到重视,基本上在任何....
发表于 2020-11-18 16:01 23次阅读
我们为什么要选择工业温湿度传感器,它有哪些优势

FLIR Systems 推出用于预测性交通管理...

新型 FLIR TrafiSense AI 和 TrafiCam AI 搭载人工智能边缘计算技术,优....
发表于 2020-11-18 15:59 62次阅读
FLIR Systems 推出用于预测性交通管理...

手机加速传感器定义以及它的工作原理分析

随着手机配件的不断更新换代,手机搭载了很多的传感器,有声传感器、光传感器、鲛摸传感器、重力传感器、加....
发表于 2020-11-18 15:51 51次阅读
手机加速传感器定义以及它的工作原理分析

传感器在机器人的控制中起了非常重要的作用

传感器在机器人的控制中起了非常重要的作用,正因为有了传感器,机器人才具备了类似人类的知觉功能和反应能....
发表于 2020-11-18 15:47 25次阅读
传感器在机器人的控制中起了非常重要的作用

国内首台 基于固态纳米孔的第四代基因测序仪原型机

11 月 12 日,深圳市儒翰基因科技有限公司负责人亮相高交会发布厅,带来了基于固态纳米孔的第四代基....
发表于 2020-11-18 15:44 136次阅读
国内首台 基于固态纳米孔的第四代基因测序仪原型机

预测2025年高端惯性传感器市场规模将达到38亿...

市场调研机构Yole Developpement报告指出,2019年全球高端惯性传感器系统市场价值3....
发表于 2020-11-18 15:35 151次阅读
预测2025年高端惯性传感器市场规模将达到38亿...

MEMS传感器的主要优点是什么,它的应用领域有哪...

MEMS的主要优点是可以利用微电子技术将传感器、执行器和处理电路集成到集成的单片传感器或系统中,更可....
发表于 2020-11-18 15:32 80次阅读
MEMS传感器的主要优点是什么,它的应用领域有哪...

五个“小”物联网安全风险比你想象的还要大

尽管大流行导致物联网支出有所放缓,但预计到2021年将恢复两位数的增长率。作为数字化转型的一部分,许....
发表于 2020-11-18 14:58 261次阅读
五个“小”物联网安全风险比你想象的还要大

OPPO发布全时空间计算AR应用OPPO Cyb...

在今天召开的OPPO 未来科技大会 2020(OPPO INNO DAY 2020)上,OPPO 推....
发表于 2020-11-18 14:49 257次阅读
OPPO发布全时空间计算AR应用OPPO Cyb...

CEVA荣获2020年全球电子成就奖“年度最具潜...

在寻求增加价值和增强用户体验的OEM厂商和IT企业的推动下,情境感知迅速成为智能手机、笔记本电脑、A....
发表于 2020-11-18 14:33 129次阅读
CEVA荣获2020年全球电子成就奖“年度最具潜...

电容检测传感器助力OPPO AR眼镜打造沉浸式A...

11月17日下午,OPPO未来科技大会2020在深圳举办。其中,以全新交互方式备受关注的新一代OPP....
发表于 2020-11-18 14:28 303次阅读
电容检测传感器助力OPPO AR眼镜打造沉浸式A...

持续10小时 宇立六轴力传感器通过核辐射试验认证

核辐射会对人体产生很大的危害,在0.1Gy吸收剂量下就会导致人体有病变的产生,甚至致癌、致死。受照射....
发表于 2020-11-18 14:26 59次阅读
持续10小时 宇立六轴力传感器通过核辐射试验认证

三季度全球智能手机摄像头传感器出货量达到历史新高

先来看一组数据。据群智咨询数据显示,2020年三季度全球手机摄像头传感器出货量约17亿颗,其中智能手....
发表于 2020-11-18 13:53 249次阅读
三季度全球智能手机摄像头传感器出货量达到历史新高

电容式传感器的优点有哪些

电容式传感器是以各种类型的电容器作为传感元件,将被测转物理量或机械量换成为电容量变化的一种转换装置,....
发表于 2020-11-18 11:45 112次阅读
电容式传感器的优点有哪些

人脸识别系统使用的攻击方法有哪些

由于计算机科学和电子技术的迅速发展,如今,就市场份额而言,人脸识别正成为仅次于指纹的全球第二大生物特....
发表于 2020-11-18 11:28 74次阅读
人脸识别系统使用的攻击方法有哪些

光电液位传感器的优缺点

光电液位传感器又分为单点式与多点式,单点光电液位传感器仅能检测某一个点的液位变化情况。比如将单点式光....
发表于 2020-11-18 11:12 60次阅读
光电液位传感器的优缺点

想咨询大家多台DSP,如何输出错相的PWM波?

在做一个DC-DC电源多模块错相并联的项目,想利用两台DSP设备输出错相180的控制信号,驱动两个电源模块的开关管...
发表于 2020-11-18 10:59 0次阅读
想咨询大家多台DSP,如何输出错相的PWM波?

华为Mate20系列第一次加入超广角镜头的国产机...

早在上一代超大杯影像旗舰P40 Pro+的身上,华为想要打造的手机影像体系走向就已经十分明确——紧紧....
发表于 2020-11-18 10:50 437次阅读
华为Mate20系列第一次加入超广角镜头的国产机...

索尼正式发布新一代全画幅电影摄影机FX6

11月17日晚,索尼正式发布了新一代全画幅电影摄影机FX6,虽然只有1020万像素,但也支持4K 1....
发表于 2020-11-18 10:34 352次阅读
索尼正式发布新一代全画幅电影摄影机FX6

Zepp发布旗舰智能腕表Zepp Z:、搭载电极...

11月18日,专业数字化健康管理品牌Zepp举行全球发布会,正式发布旗舰智能腕表Zepp Z。据悉,....
发表于 2020-11-18 10:31 160次阅读
Zepp发布旗舰智能腕表Zepp Z:、搭载电极...

两款带模拟输出功能的线性霍尔效应传感器IC A1...

今天Allegro为各位介绍两款带模拟输出功能的线性霍尔效应传感器IC A1308和A1309。这两....
发表于 2020-11-18 10:09 140次阅读
两款带模拟输出功能的线性霍尔效应传感器IC A1...

Marvell发布基于DSP的112G SerD...

目前市面上有三款基于台积电5nm工艺(N5)的芯片,分别是华为Mate40Pro中的Kirin900....
发表于 2020-11-18 10:01 151次阅读
Marvell发布基于DSP的112G SerD...

Redmi是否会将高配版推向国际市场?

今天,型号为M2007J22G的Redmi新机获得FCC认证,其命名为Redmi Note 9T。
发表于 2020-11-18 09:26 277次阅读
Redmi是否会将高配版推向国际市场?

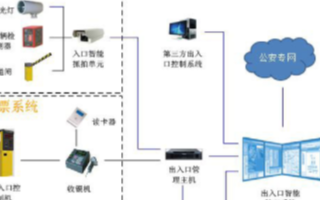

科达智能出入口管理系统的功能及应用优势
