PIC单片机以及51和AVR单片机的IO口操作方法解析

2020年03月06日 18:37 次阅读

对于pic单片机的学习,很多朋友总是能充满激情,不断利用闲余时间研究pic单片机的各类技术。而谈及pic单片机,必须牵扯至51、AVR单片机。因此本文中,将探讨pic单片机以及51、AVR单片机对于IO口的操作。对于本文,希望大家认真研读,以在pic单片机的学习之路上更为精进。

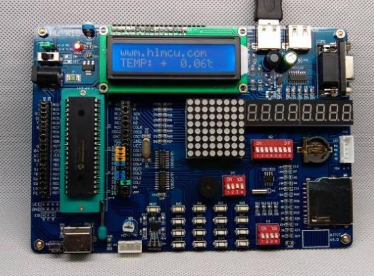

PIC单片机以及51和AVR单片机的IO口操作方法解析

一.51单片机IO口的操作

51单片机IO口的结构比较简单,每个IO口只有一个IO口寄存器Px,而且这个寄存器可以位寻址,操作起来是所有单片机里最简单的,可以直接进行总线操作也可以直接进行位操作,这也是51单片机之所以成为经典的原因之一。下例的运行坏境为Keil软件,器件为AT89S52。

#i nclude

sbit bv=P2^0;//定义位变量,关联P2.0管脚。sbit是C51编译器特有的数据类型

int main(void)

{

unsigned char pv;

//位操作,以P2口的第0位为例:

bv=0;//直接对P2口的第0位管脚输出低电平

bv=1;// 直接对P2口的第0位管脚输出高电平

//总线操作输出数据,以P2口为例:

P2=0xaa;//直接赋值,P2口输出数据0xaa

//总线操作读取数据,以P2口为例:

pv=P2;//直接读取P2口的数据放到pv变量

return 0;

}

PIC单片机以及51和AVR单片机的IO口操作方法解析

二.AVR单片机IO口的操作

AVR单片机IO口的结构比较复杂,每个IO由三个寄存器组成:IO口数据寄存器POTx、IO口方向寄存器DDRx和IO口输入引脚寄存器PINx。AVR单片机IO口操作相当麻烦,需要设置IO口的方向,而且只能进行总线操作,如果进行位操作还需要掌握编程技巧---通过逻辑运算来实现位操作。下例的运行坏境为ICCAVR软件,器件为ATMEGA16。

#i nclude

int main(void)

{

unsigned char pv;

//总线操作输出数据,以D口为例:

DDRD=0xff;//先设置D口的方向为输出方式(相应位设0为输入,设1为输出)

PORTD=0xaa;//赋值,D口输出数据0xaa

//总线操作读取数据,以D口为例:

DDRD=0x00//先设置D口的方向为输入方式(相应位设0为输入,设1为输出)

PORTD=0xff;//再设置D口为带上拉电阻(相应位设0为无上拉,设1为有上拉),才能准确读取数据

pv=PIND;//读取D口的PIND寄存器的数据放到pv变量

//位操作,以D口的第0位为例:

DDRD|=0x01;//先设置D口第0位的方向为输出方式,其他位的方向不变

PORTD|=0x01;//D口的第0位输出高电平,技巧:使用位或运算,其他位不变

PORTD&=~0x01;//D口的第0位输出低电平,技巧:使用取反位与运算,其他位不变

return 0;

}

三.PIC单片机IO口的操作

PIC单片机IO口的结构也比较复杂,每个IO由两个寄存器组成:IO口数据寄存器PORTx、和IO口方向寄存器TRISx。操作起来比AVR单片机简单一些,同样需要设置IO的方向,可以进行总线操作也可以进行位操作。下例的运行坏境为MPLAB IDE软件,器件为PIC16F877。

#i nclude

__CONFIG(0x3B32);

int main(void)

{

unsigned char pv;

//总线操作输出数据,以B口为例:

TRISB=0x00;//先设置B口的方向为输出方式(相应位设0为输出,设1为输入)

PORTB=0xaa;//赋值,B口输出数据0xaa

//总线操作读取数据,以B口为例:

TRISB=0xff;//先设置B口的方向为输入方式(相应位设0为输出,设1为输入)

pv=PORTB;//读取B口的数据放到pv变量

//位操作,以B口的第0位为例:

TRISB=0xfe;//先设置B口的第0位(RB0)的方向为输出方式(相应位设0为输出,设1为输入)

RB0=1;//B口的第0位输出高电平

RB0=0;//B口的第0位输出低电平

return 0;

}

经过比较这三种单片机IO口的操作,我们知道,51单片机IO口结构简单,操作简单,但没有高电平大电流驱动能力;AVR和PIC单片机IO 口结构复杂,操作麻烦,但具备高电平大电流驱动能力。换句话说,单片机的IO口的功能越强大结构越复杂操作越繁琐。

以上便是小编带来的全部内容,希望大家对此次小编带来的内容比较满意。
责任编辑;zl

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

云龙51单片机视频教程

目前国内公认的最好的视频教程,通俗易懂,容易上手,非常适合初学者,被大量的培训机构采用。只要你认真看,认真听,保证让你学
发烧友学院发表于 2018-08-02 00:00 15156次阅读
云龙51单片机视频教程

PIC16F874单片机为中心处理器的直流电机调...

本调速系统采用PIC16F874单片机作为中心处理器,充分利用了PIC16F874单片机捕捉、比较、....
发表于 2020-03-07 13:21 7次阅读
PIC16F874单片机为中心处理器的直流电机调...

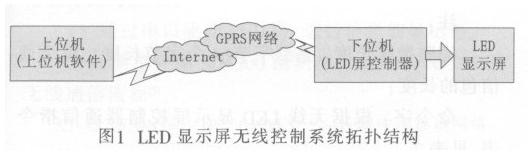

LED屏无线控制器的设计方案
