51单片机时钟与周期的关系

2018年09月01日 10:08 次阅读

单片机机中,有时钟周期,机器周期,指令周期,初学者往往不能弄清楚他们之间的关系,这里我就简单介绍一下.

在说明之前我首先要明确几个概念,既什么是周期和频率,相信大多数人都知道他们的含义,周期就是物体循环一周的时间,频率就是1 秒钟内循环的次数.单片机是靠脉冲工作的,既一个脉冲单片机产生一个操作.下面言归正传.

时钟周期:时钟周期也称为振荡周期,定义为时钟脉冲的倒数(可以这样来理解,时钟周期就是单片机外接晶振的倒数,例如12M的晶振,它的时间周期就是1/12 us), 既产生一个脉冲的时间,是计算机中最基本的、最小的时间单位。

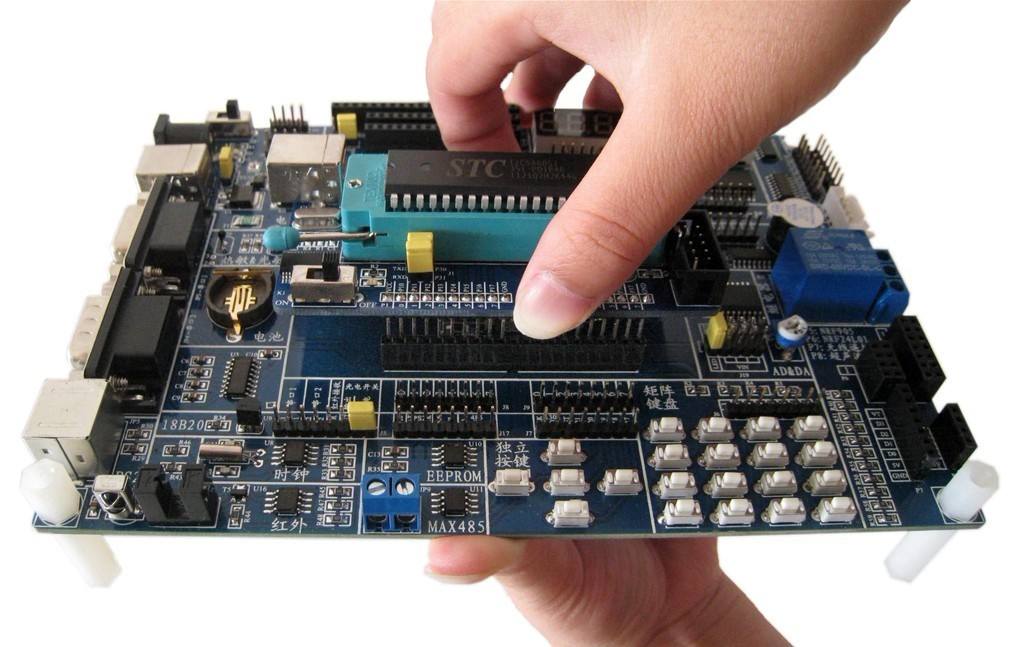

51单片机时钟与周期的关系

在一个时钟周期内,CPU仅完成一个最基本的动作。对于某种单片机,若采用了1MHZ的时钟频率,则时钟周期为1us;若采用4MHZ的时钟频率,则时钟周期为250ns。由于时钟脉冲是计算机的基本工作脉冲,它控制着计算机的工作节奏(使计算机的每一步都统一到它的步调上来)。显然,对同一种机型的计算机,时钟频率越高,计算机的工作速度就越快。但是,由于不同的计算机硬件电路和器件的不完全相同,所以其所需要的时钟周频率范围也不一定相同。我们学习的8051单片机的时钟范围是1.2MHz-12MHz。

机器周期:单片机工作时,是一条一条地从RoM中取指令,然后一步一步地执行为了便于管理,常把一条指令的执行过程划分为若干个阶段,每一阶段完成一项工作。例如,取指令、存储器读、存储器写等,这每一项工作称为一个基本操作,完成一个基本操作所需要的时间称为机器周期既单片机访问一次存储器的时间,称之为一个机器周期,这是一个时间基准。—个机器周期包括12个时钟周期。如果一个单片机选择了12MHZ晶振,它的时钟周期是1/12us,也是一个晶振周期。它的一个机器周期是12×(1/12)us,也就是1us。机器周期不仅对于指令执行有着重要的意义,而且机器周期也是单片机定时器和计数器的时间基准。例如一个单片机选择了12MHZ晶振,那么当定时器的数值加1时,实际经过的时间就是1us,这就是单片机的定时原理。

指令周期是执行一条指令所需要的时间,一般由若干个机器周期组成。指令不同,所需的机器周期数也不同。对于一些简单的的单字节指令,在取指令周期中,指令取出到指令寄存器后,立即译码执行,不再需要其它的机器周期。对于一些比较复杂的指令,例如转移指令、乘法指令,则需要两个或者两个以上的机器周期。

通常含一个机器周期的指令称为单周期指令,包含两个机器周期的指令称为双周期指令。

简单地说,没有晶振,就没有时钟周期,没有时钟周期,就无法执行程序代码,单片机就无法工作。
