绿联无线充电器怎么样_绿联无线充电器拆解详情

2018年05月16日 18:09 次阅读

  随着苹果iPhone X系列对无线充电功能的推广,越来越多的数码配件厂商开始着手无线充电设备,其中不乏业内近两年迅速崛起的绿联品牌,绿联的iPhone X无线充电器质量怎么样呢?接下来就跟随小编来拆解这款绿联无线充电器吧,看看质量是否达标。

  绿联无线充电器拆解详情

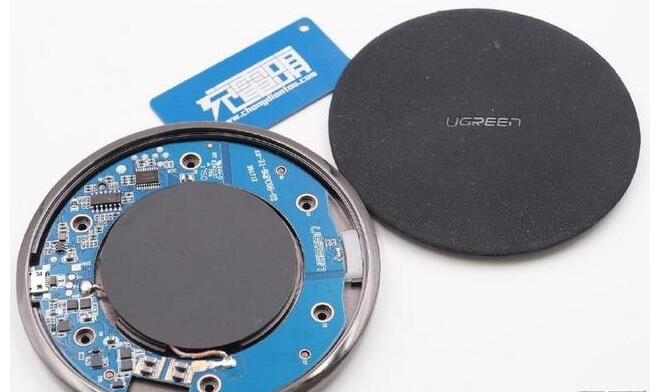

  1、掀开防滑垫,拆卸装配螺钉。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  2、装配上,使用了六颗螺钉固定正面盖板和金属底座,可靠性很高。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  3、线圈表面有贴着橡胶贴。在线圈中间加了一个热敏保护电阻,具有过温保护功能。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  4、PCB背面没有任何元件。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  5、状态指示灯部分,LED灯以及导光板。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  6、Micro USB接口不吸磁。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  7、四颗X7R电容器

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  8、线圈焊点饱满,圆润。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  9、丝印KA7B,贝岭BL8031。同步开关降压,降压后为主控芯片与运放供电。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  TI LM324运算放大器

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  线圈驱动电路部分,4颗AON7702 MOS与2颗ADP3110A驱动组成。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  AO AON7702线圈驱动MOS。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  ADP3110A,来自安森美,MOSFET驱动器。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  主控芯片WP80017来自易冲无线。这颗芯片可提供最大10W输出功率;兼容Qi和三星快充标准;内置I2C、USART、GPIO接口,支持QC2.0/3.0;并提供过流、过压、过温保护以及异物检测功能。

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  以上绿联iPhone X无线充电器内部主要元器件检查完毕,全家福一张

  绿联无线充电器怎么样_绿联无线充电器拆解详情

  总结

  通过绿联iPhone X这款无线充电器的拆解,我们欣慰的看到国产元器件,逐渐在终端产品中占领了一席之地,包括技术含量较高的主控芯片和要求高可靠性的降压,可靠成熟的MOS驱动器,能在整个充电过程中提供稳定高效的输出。
